Itselukittuva säätö: Sisältää paineen itselukittuvan mekanismin. Kun haluttu paine on asetettu, paina nuppi alas lukitaksesi sen. Tämä estää asetettua painetta muuttamasta ulkoisen tärinän tai tahattoman kosketuksen vuoksi.
Monipuolinen tyhjennys: Saatavana sekä manuaalisena tyhjennyksenä että automaattisena tyhjennysvaihtoehtoina erilaisiin käyttöolosuhteisiin. Läpinäkyvä kulho mahdollistaa vedenpinnan helpon seurannan.
Korkean tarkkuuden mittari: Varustettu erittäin tarkalla painemittarilla, joka mahdollistaa selkeitä, tarkkoja lukemia ja järjestelmän paineen reaaliaikaista seurantaa.
Tarkista virtaussuunta: Tarkista ilmavirran suunta ennen asennusta! Venttiilin rungon yläosassa on virtaussuuntamerkit (nuolet tai IN/OUT). Noudata tarkasti näitä osoittimia asennuksessa. Käänteinen asennus aiheuttaa toimintahäiriön tai vuodon.
Säännöllinen huolto: Tarkista vesitaso kulhossa säännöllisesti ja tyhjennä se, jos käytät manuaalista tyhjennystyyppiä. Täytä voiteluöljyä uudelleen, kun sitä on vähän (suositellaan ISO VG32 -turbiiniöljyä).
|
Tilauskoodi |
|||||
|
AC |
2000 |
- |
02 |
- |
D |
|
Sarjan koodi |
Kuoren koko |
|
Portin koko: |
|
Tyhjennysmenetelmä |
|
AC: SMC-tyypin AC FRL-yksikkö |
1000 |
|
M5:M5 |
|
Tyhjä: Manuaalinen tyhjennys |
|
|
2000 |
|
02:1/4 |
|
V: Paine-eron tyhjennys |
|
|
3000 |
|
03:3/8 |
|
D: Automaattinen tyhjennys |
|
|
4000 |
|
04:1/2 |
|
|
|
|
5000 |
|
06:3/4 |
|
|
|
|
|
|
10:1 |
|
|
|
Todista paine |
1,5 Mpa (15,3 kgf/cm³) |
|
Max.työpaine |
1,0 Mpa (10,2 kgf/cm³) |
|
Ympäristö ja nesteen lämpötila |
5-60 ℃ |
|
Suodattimen aukko |
5 μm |
|
Öljy |
ISOVG32 |
|
Kupin materiaalit |
PC |
|
Kupin huppu |
AC1000-2000 (ILMAN) AC3000-5000 (KANSSA) |
|
Paineen säätöalue |
AC1000: 0,05–0,7 Mpa (0,51–7,1 kgf/cm³) AC2000-5000:0,05-0,085 Mpa (0,51-8,7 kgf/cm³) |
|
|
2000 sarja |
3000 sarja |
4000 sarja |
5000 sarja |
|
AW |
1/8 |
1/4 |
||
|
AC |
||||
|
BR |
1/4 |
- |
||
|
BFC |
- |
|||
Asenna ensin liitokset PTFE-teipillä ja painemittarilla
2. Noudata nuolen suuntaa: vasen puoli on ilmanottoaukko ja oikea puoli ilmanpoistoaukko
3. Liitä ilmaputket vastaaviin liittimiin molemmista päistä
4. Nosta paineensäätömutteria ylöspäin ja säädä painetta kiertämällä sitä; myötäpäivään kääntäminen lisää ilmavirtaa, kun taas kääntäminen vastapäivään vähentää ilmavirtaa
5. Säädä haluttu ilmanpaine ja lukitse ilma painamalla säätömutteria alaspäin
6. Jos polttoainetta tarvitaan, löysää voitelulaitteen ruuvia
7. Kaada pneumaattinen huoltoöljy tai turbiiniöljy öljyn sisääntuloaukkoon (varmista, että pneumaattinen öljy ei ylitä kupissa ilmoitettua öljytasoviivaa)
8. Kun olet täyttänyt pneumaattisen öljyn, kiristä mutteri kuusiokoloavaimella
9. Säädä öljynsyöttö pyörittämällä: myötäpäivään lisää öljyn virtausta, vastapäivään vähentää sitä
|
Viemärityyppi |
Toimintaperiaate |
Sovellusympäristö |
Edut |
Haitat |
|
Manuaalinen tyhjennys |
Suodatinmaljaan kertynyt vesi poistetaan tyhjennysventtiiliä manuaalisesti pyörittämällä tai painamalla säännöllisin väliajoin. Se, onko tyhjennys täydellinen, riippuu täysin käsikäytöstä. |
Yksinkertaiset järjestelmät tai sovellukset, joissa vedenpoistovaatimukset ovat harvinaisia. |
Yksinkertainen rakenne, alhainen vika, ei vaadi lisähuoltoa. |
Luottaa manuaaliseen käyttöön; helppo unohtaa tyhjennys. Liiallinen veden kerääntyminen voi vaikuttaa suodatustehoon. |
|
Paine-eron tyhjennys |
Käyttää paine-eroa ennen ja jälkeen suodattimen. Kun kondenssiveden kerääntyminen lisääntyy ja paine-ero saavuttaa esiasetetun arvon, tyhjennys avautuu automaattisesti. Se sulkeutuu uudelleen, kun paine-ero palaa normaaliksi. Toimii vain ilmanpaineen ja virtauksen ollessa päällä. |
Ympäristöt, joissa on vakaa ilmansyöttö ja yksinkertaiset käyttöolosuhteet, joissa manuaalinen käyttö ei ole kätevää. |
Virtalähdettä ei tarvita. Automaattinen tyhjennys, luotettavampi kuin manuaalinen tyhjennys. |
Vaatii vakaan ilmanpaineen. Tyhjennysteho on rajoitettu pitkien seisokkien aikana tai kun paine-eroa ei ole. |
|
Automaattinen tyhjennys |
Käyttää kelluvaa mekanismia tai ajastinta. Kun kondenssivesi saavuttaa tietyn tason, viemäri aukeaa automaattisesti |
Automatisoidut tuotantolinjat ja järjestelmät, joilla on korkeat paineilman laatuvaatimukset. |
Oikea-aikaisin ja vakaa tyhjennysteho. |
Suhteellisen korkeammat kustannukset. |

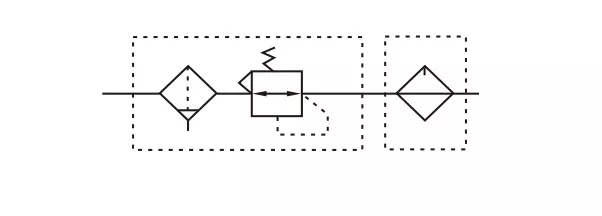

Miksi sitä kutsutaan AC FRL:ksi?
AF (ilmansuodatin) + AR (paineensäätöventtiili) + AL (öljysumuvoitelulaite) = AC-kolmiyksikkö
Suositeltu liitäntätapa
Ilmakompressori -- Ilmanlähdeprosessori -- Ohjauskomponentti -- Toimilaite
Mitä teen, jos muovikupin suojakansi rikkoutuu usein helposti?
Jotkut asiakkaat huomaavat usein, että muovikupit eivät halkeile paineen vaan materiaalin vuoksi. Muovikupit eivät kestä tiettyjä ympäristöjä, joten metallikupit ovat parempi vaihtoehto tietyissä olosuhteissa
Kuinka pidentää solenoidiventtiilisylinterien käyttöikää?
Suodattimen käyttö voi poistaa kosteuden ja epäpuhtaudet ilmasta, mikä vähentää tehokkaasti mäntien ja tiivisterenkaiden kitkavaurioita. Voitelulaitteen avulla voidaan lisätä turbiiniöljyä, jota ilma kuljettaa sylinterin männän ja tiivisterenkaiden voitelemiseksi. Paineensäädin voi säätää imuilman painetta, mikä parantaa entisestään työn tehokkuutta
Mistä materiaalista OLK:n suodatinelementti on tehty?
OLK käyttää kuparisia suodatinelementtejä, joiden suodatustarkkuus on 25 μm, kun taas tavallisten kuitusuodatinelementtien tarkkuus on vain 5 μm. Erittäin tarkat suodatinelementit voivat poistaa tehokkaasti epäpuhtaudet ja kosteuden kaasusta varmistaen, että poistoilma on kuivaa ja vapaata epäpuhtauksista
