Yleisesti ottaen,PU putkiasennetaan ilmakompressoreihin kaasun kuljetusta varten. Toiminnallisesti se pystyy kuljettamaan myös vettä ja muita nesteitä, mutta PU-putkien korroosionkestävyys ei ole erityisen vahva.
Saatavilla olevat varusteet: pneumaattiset laitteet, ilmakompressori, pneumaattiset työkalut, ilmapumppu, ilmasylinteri, leikkauskone, ruiskutuslaitteet, hitsauslaitteet, teollisuusrobotti, pakkauskone, ympäristönhallintalaitteet, ilmankostutin, pölynpoistolaitteet, ilmanvaihtojärjestelmä, ruiskutusjärjestelmä, jäähdytyslaitteet. Laboratorio- ja lääketieteelliset laitteet: laboratoriolaitteet, analysaattorit, lääketieteelliset kaasulaitteet, ilmanäytteenottimet. Ajoneuvot ja koneet: Autojen huoltolaitteet, pneumaattiset jousitusjärjestelmät, maatalouskoneiden automaation tuotantolaitteet: kokoonpanolinjat, kuljetinjärjestelmät, testauslaitteet Muut laitteet: juomien täyttökoneet, ruoanvalmistuslaitteet, ilmapallojen täyttölaitteet, hiekkapuhalluslaitteet.
PU-ilmaletku, jota käytetään laajalti automaatiolaitteissa.
| PU (polyuretaaniputki) | PA (nailonputki) | PE (polyeteeniputki) | Kumiletku | Punottu vahvistettu letku | Erittäin joustava letku | PU litteä letku | |
| Ominaisuudet: | Yleisimmin käytetty ilmaletku, erittäin joustava Hyvä, sileä pinta, pieni sisäinen vastus. | Korkea kovuus, hyvä jäykkyys, pystyy säilyttämään muotonsa | Pehmeä materiaali, puoliläpinäkyvä, edullinen. | Valmistettu luonnon- tai synteettisestä kumista ja vahvistettu punoksella | PU- tai nailonletku, jossa on ulkopuolinen punottu polyesteri-, aramidikuitu- tai ruostumaton teräslangallinen vahvikekerros, joka tarjoaa paremman paineenkestävyyden ja mekaanisen lujuuden. | Erikoismateriaaleja ja -prosesseja käyttämällä joustavuus ylittää huomattavasti tavallisten PU-putkien | Putken runko on litteä, ja useita putkia voidaan integroida rinnakkain. |
| Etu | Hyvä joustavuus, kulutuskestävyys, vääntökestävyys, kevyt, helppo kelata ja asentaa | Korkea paineenkesto, korkeiden lämpötilojen kestävyys (jopa 110 °C), erinomainen öljyn ja kemikaalien kestävyys, eikä helposti hapettu | Halpa hinta, hyvä matalan lämpötilan kestävyys ja korroosionkestävyys (happo, alkali). | Erinomainen elastisuus, vaimentaa tärinää ja sillä on vahva säänkestävyys. | Erittäin korkea paineenkestävyys (jopa useita kertoja korkeampi kuin tavalliset putket), paisumisen esto ja hyvä pulssin suorituskyky | Erittäin pehmeä, erittäin pienellä taivutussäteellä, kestää toistuvaa taivutusväsymystä, eikä helposti murtuvia solmuja. | Tilaa säästävä, siisti ja kaunis, helppo hallita useita ilmalähteitä ja estää sotkeutumisen. |
| Epäkohta | Korkean lämpötilan kestävyys on keskimääräinen (yleensä -10 ° C ~ + 60 ° C), ja öljyn ja kemikaalien kestävyys ei ole yhtä hyvä kuin nailonputkien. | Huono joustavuus, helposti hauras alhaisissa lämpötiloissa ja vaatii paljon tilaa taivutusasennukseen. | Huono paineenkesto, ei kestä korkeita lämpötiloja, altis ikääntymiselle ja heikko kulutuskestävyys. | Äärimmäisen isot muoviputket, joilla on korkea sisäseinämän kestävyys ja helppo vanheneminen, ovat vähitellen korvanneet nykyaikaiset pneumaattiset järjestelmät. | Joustavuus heikkenee, taivutussäde kasvaa ja hinta tulee kalliimmaksi. | Hinta on yleensä korkeampi ja paineenkestävyys voi olla hieman pienempi kuin tavallisilla saman spesifikaation omaavilla putkilla. | Taivutussuunta on rajoitettu (voi taipua vain tasaista suuntaa kohti), ja hinta on suhteellisen korkea |
| Tyypilliset sovellukset: | Vahvin universaali, sopii useimpien pneumaattisten laitteiden liittämiseen, erityisesti tilanteissa, jotka vaativat toistuvaa liikettä ja taipumista, kuten robottikäsivarret ja mobiililaitteet | Kiinteä asennus, jossa vaaditaan öljyn ja lämpötilan kestävyyttä, kuten putkistot lähellä työstökoneita, autoteollisuutta ja korkean lämpötilan laitteita. | Soveltuu matalapaineisiin tilapäisiin kaasupolkuliitäntöihin tai ei-kriittisiin alueisiin, kuten vesi- ja maatalouskasteluihin. Harvemmin käytetty pääpiirien pneumaattisissa piireissä. | Käytetään pääasiassa raskaisiin laitteisiin, rakennuskoneisiin ja tilanteisiin, jotka vaativat suurta joustavuutta ja tärinänkestävyyttä. | Käytetään korkeapaineisissa pneumaattisissa järjestelmissä, ilmakompressorien ulostuloissa, pitkän matkan pääkaasun syöttöputkissa ja tilanteissa, joissa painepulsseja syntyy usein. | Robotin rungon sisällä oleva vetoketju (Tank chain), joka käy läpi korkeataajuista edestakaisen liikkeen, ja laitteet, jotka vaativat erittäin suurta joustavuutta. | Yhteenveto kaasupolusta laitteille, joissa on useita suorituskomponentteja, kuten keskitetty putkisto työasemista, venttiilisaarekkeista toimilaitteisiin. |

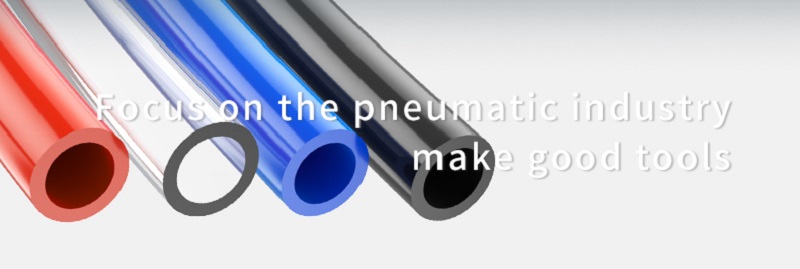

Polyuretaaniputki (PU) -putki on neljässä värissä: sininen, läpinäkyvä, punainen ja sininen. Meille on kätevää erottaa ja yhdistää työputki pneumaattisissa laitteissa. Erityisesti se riippuu kunkin yrityksen standardivaatimuksista. Jotkut yritykset vaativat esimerkiksi läpinäkyviä putkia tyhjiössä, sinisiä putkia ilman sisääntuloa varten ja oransseja putkia ilman ulostuloa varten erilaisten putkien erottamiseksi ja nopean vianetsinnän ja paikantamisen helpottamiseksi ilmapiirin huollon aikana.
Ensinnäkin tiedämme, että PU-ilmaletkun koko voi määrittää virtausnopeuden. Mitä suurempi pneumaattinen putki on, sitä vahvempi on virtauskapasiteetti, mikä puolestaan vaikuttaa ilmasylinterin toimintanopeuteen.

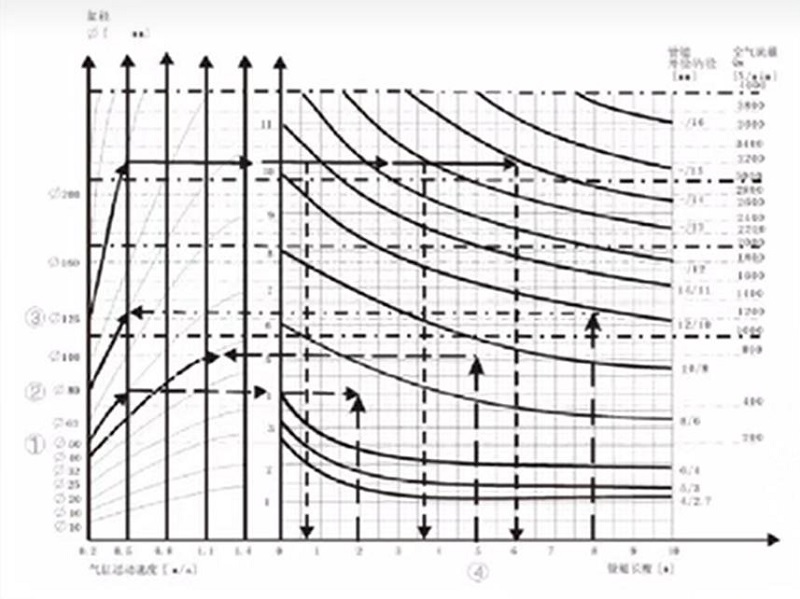

Tarkkaan ottaen, kun teet valinnan, meidän on sisällytettävä laskentaa varten parametrit, kuten isku, käyntien määrä minuutissa, sylinterin halkaisija jne. Asiaankuuluvan kokemuksen perusteella suositellaan kuitenkin erilaisia sylintereiden eritelmiä ja vastaavia ilmaletkuja.
| Ilmasylinterin reiän koko (mm) | Putken koko (mm) |
| ɸ16 | ɸ4 |
| ɸ16-ɸ32 | ɸ6 |
| ɸ32-ɸ63 | ɸ8 |
| ɸ63-ɸ100 | ɸ10 |
| ɸ100 | ɸ12 |
1. Venttiilin toiminnan pääputkistossa voidaan valita hieman isommat putket (mikä ei aiheuta ylimääräistä ilmankulutusta, joten käytön aikana ei aiheudu lisäkustannuksia).
2. Venttiilin ja sylinterin välinen putki tulee kuitenkin optimoida seuraavien periaatteiden mukaan: jos putken halkaisija on liian pieni, se kuristaa, mikä rajoittaa sylinterin nopeutta; Liiallinen putken halkaisija voi kuitenkin aiheuttaa pysähtymistä, mikä lisää ilmankulutusta ja täyttöaikaa.
3. Taivutussäde on otettava huomioon, ja on erittäin tärkeää tarkistaa taivutussäde käytettäessä vetoketjua.
PU-letkun työpaine on tyypillisesti noin 10 kg/cm² huoneenlämmössä, vaikka se voi vaihdella koosta ja mallista riippuen. Korkeapainesovelluksiin vahvistetut PU-punotut letkut ovat parempi valinta. Se on valmistettu kolmikerroksisesta rakenteesta – ulompi PU, keskimmäinen polyesteripunosvahvike ja sisäpuolinen PU – mikä parantaa paineenkestävyyttä ja kestävyyttä. Lisäksi tämäntyyppiset PU-letkut sopivat sekä ilman että veden siirtoon.
Valintaperiaate: Räjähdyspaine ≥ 3 × käyttöpaine

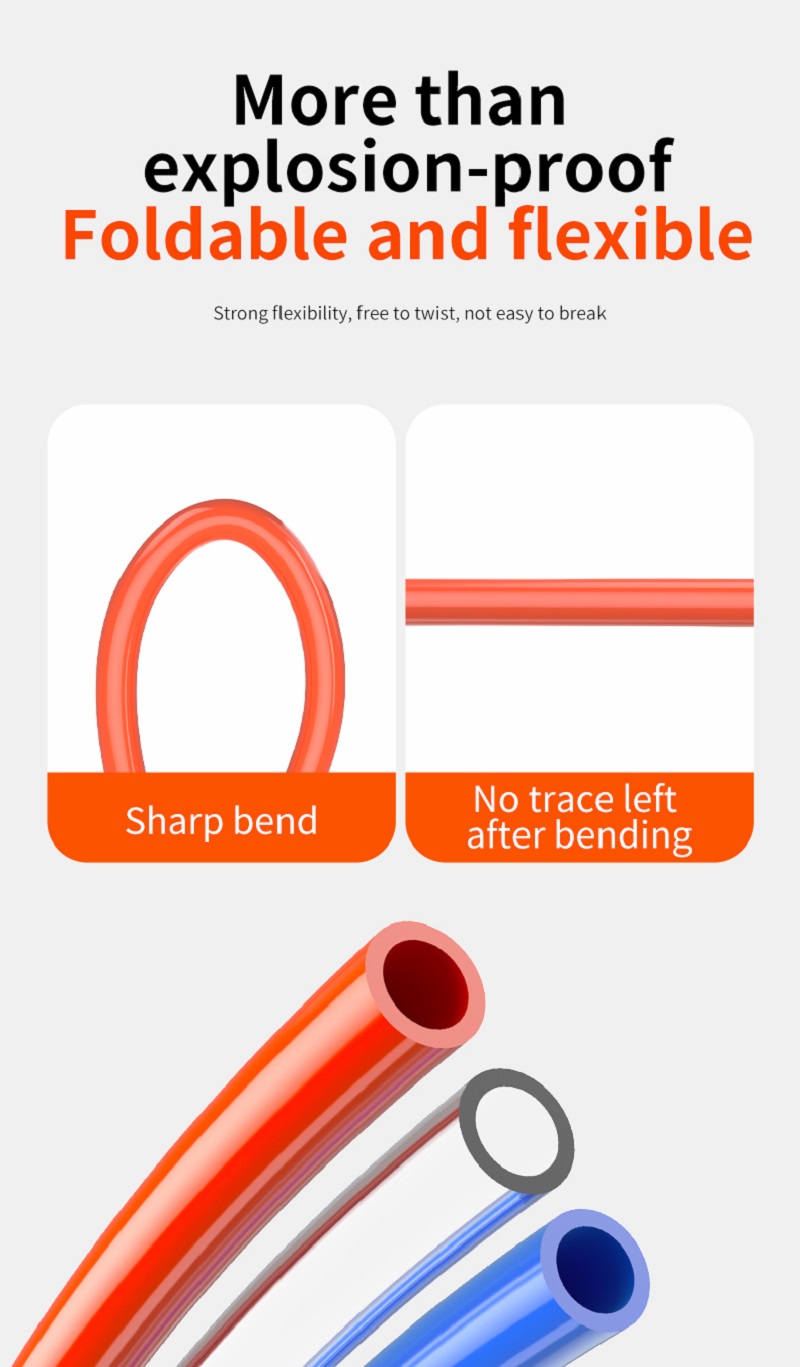

PU-putkien joustavuus on ratkaisevassa asemassa asennustilassa ja laitteiden liikkeessä, varsinkin kun käytetään erikokoisia, kuten 6 mm ja 8 mm PU-putkia. Pienemmät halkaisijat, kuten 6 mm:n PU-putki, tarjoavat tiukemman taivutussäteen, mikä tekee niistä ihanteellisia kompakteihin asennuksiin, kuten ohjauspaneeleihin tai pieniin automaatiojärjestelmiin, joissa tilaa on rajoitetusti. Sitä vastoin 8 mm:n PU-putki tarjoaa suuremman ilmavirtauskapasiteetin, ja sitä käytetään yleisesti sovelluksissa, kuten pneumaattisissa työkaluissa tai suuremmissa koneissa, joissa vaaditaan sekä joustavuutta että virtaussuorituskykyä. Dynaamisissa järjestelmissä, kuten robottikäsivarsissa tai pakkauskoneissa, korkealaatuinen polyuretaaniputki varmistaa sujuvan liikkeen ilman taittumista, mikä parantaa tehokkuutta ja pidentää käyttöikää. Oikean koon valinta vaikuttaa suoraan järjestelmän suorituskykyyn ja asennuksen tehokkuuteen.
pehmeämpi, kestää taipumista, pystyy nopeasti pomppimaan taivutuksen jälkeen, vähemmän altis tukkeutumiseen taivutuksen aikana, erikoistunut automaatiojärjestelmiin, laitteiden reititys ilman häiriöitä
PU-putkien kovuus on yleensä 60A-95A riippuen materiaalikaavasta ja sovelluksesta. 60APU putkion pehmeä ja helppo taivuttaa, sopii kohtauksiin, jotka vaativat usein liikkumista; 95A PU-putki on kovempi ja sopii tilanteisiin, jotka vaativat korkeaa painetta tai pitkäaikaista kiinnitystä. Valittaessa on tarpeen tasapainottaa joustavuus ja jäykkyys todellisten tarpeiden mukaan.
①. Materiaalisuhde: Polyuretaanin pehmeiden ja kovien segmenttien suhde vaikuttaa suoraan kovuuteen, ja suhteen säätäminen voi muuttaa putken ominaisuuksia.
②. Lisäaineet: Tiettyjen täyteaineiden tai pehmittimien lisääminen voi muuttaa kovuutta merkittävästi, kuten piidioksidin lisääminen, mikä voi lisätä jäykkyyttä.
③. Tuotantoprosessi: Prosessin parametreillä, kuten suulakepuristuslämpötilalla ja jäähdytysnopeudella, voi myös olla hienovaraisia vaikutuksia lopulliseen kovuuteen.
·Dynaaminen sovellus: Usein taipuvissa skenaarioissa (kuten mekaanisen varren kaasunsyötössä) on suositeltavaa valita letkut, joiden teho vaihtelee välillä 60A–75A, jotta vältytään väsymishalkeilulta.
· Korkeapaineinen ympäristö: On suositeltavaa käyttää kovia putkia, joiden teho on 85 A tai enemmän, kun kuljetetaan korkeapaineisia nesteitä puristuslujuuden varmistamiseksi.
Kulutuskestävyysvaatimukset: Tilanteissa, joissa on vetoa tai kitkaa maassa, tasapainotettu kovuus noin 80A on ihanteellinen.
①. Tarkista kovuus ja tunnista 85-95A. Kesällä 98A:n kovuus ei pehmene helposti korkeissa lämpötiloissa; 95A kovuus talvella, ei helposti karkaistu kylmällä talvella. Liian pehmeä on helppo suuttua; Liian kova ja taipuvainen halkeilemaan
②. Purista putken seinämää tasaisesti ilman kuplia. Jos siinä on onttoja tai koveria hiuksia puristettaessa, se katsotaan vialliseksi
③. Tarkista elastisuus. 90 asteen taivutuksen jälkeen se palautuu sekunneissa. Jos palautuminen on hidasta ja ryppyjä on jäljellä, niitä ei tule käyttää
④. Tarkista sisähalkaisija ja valitse vastaavat tiedot laitteen paineen mukaan. Jos sisähalkaisija ei ole oikea, se vaikuttaa tehoon
Kompressoreista tuleva paineilma on korkealämpöistä. Lyhytaikainen käyttö on hyvä, mutta pitkäaikainen käyttö voi aiheuttaa putken turvotusta tai halkeamia. On suositeltavaa käyttää ilmasäiliöiden, jäähdyttimien ja ilmansuodattimien kanssa.
Työpajoissa PU-putket kiertyvät usein, vedetään ja voivat koskettaa syövyttäviä nesteitä. Nämä tekijät voivat vahingoittaa putken pintaa, nopeuttaa ikääntymistä ja lyhentää käyttöikää. Vaihda putket ajoissa tai käytä OLK:n korkeapainepunottuja PU-putkia.
Ruiskumaalaukseen liittyy korkeita lämpötiloja, syövyttäviä maaleja ja putken vetämistä paineen alaisena, mikä voi johtaa halkeamiseen. Noudata putken paine-lämpötilataulukkoa, pidä paine turvallisissa rajoissa ja harkitse OLK-korkeapainepunosten käyttöäPU putket.
Normaalit suorat liitokset, mutkat ja T-liitokset voidaan yhdistää
Kyllä, pneumaattisen putken väriä ja siinä olevia merkintöjä voidaan mukauttaa
