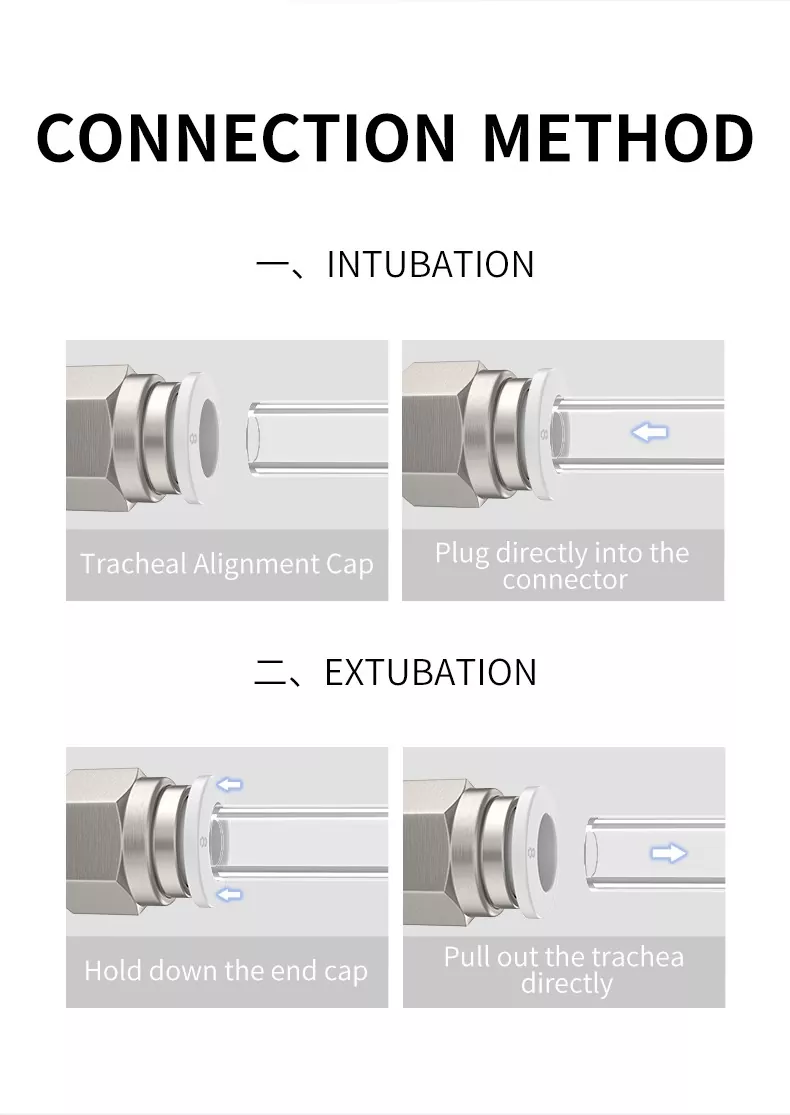

Nopea kytkentäputken kiinnitys sallita suojattu liitäntä työntämällä putki kokonaan sisään.
Putken poistamiseksi työntämällä vapautusholkki ensin tasaisesti avaamaan jousikerko, ja sitten putki voidaan vetää helposti ulos.

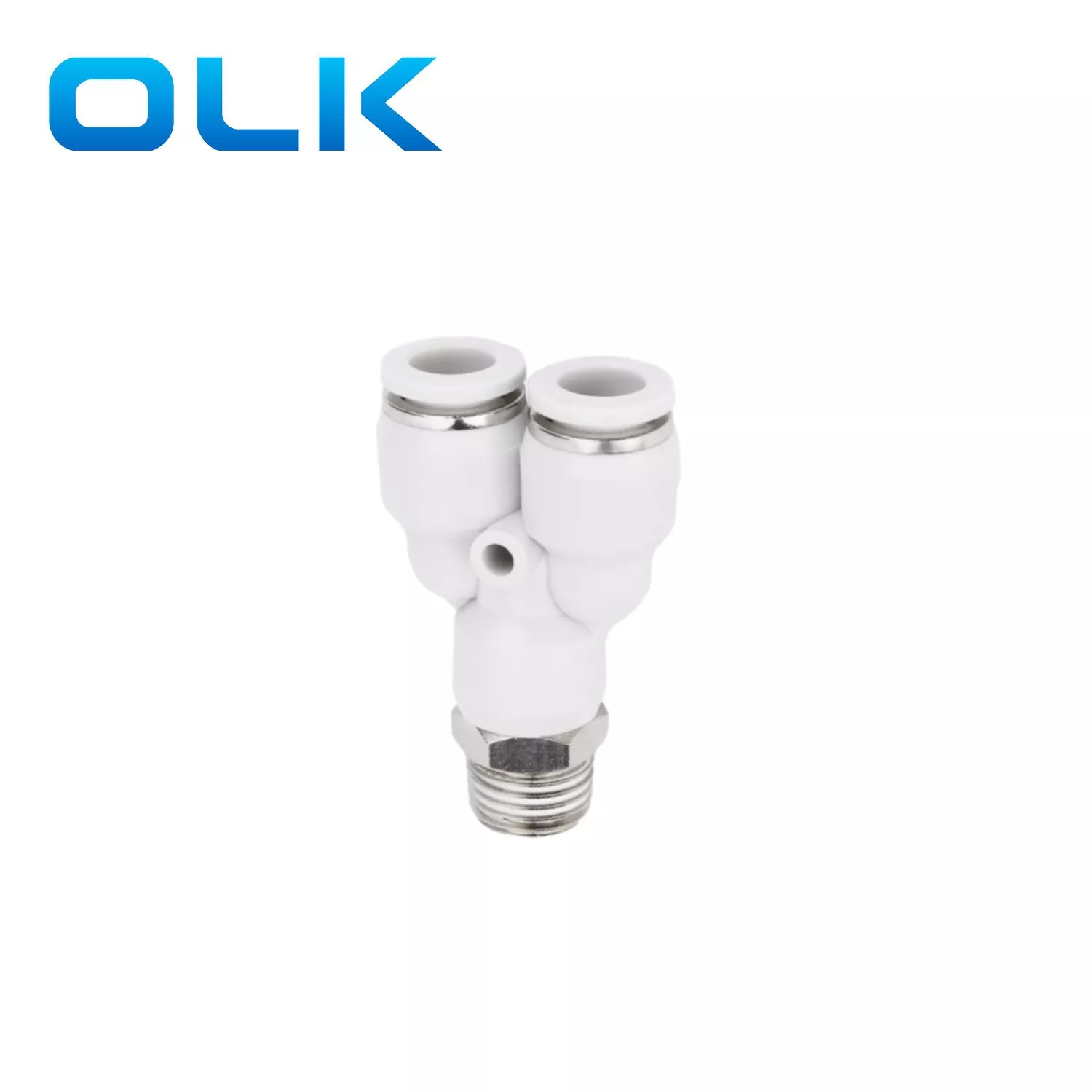

Nopea kytkentäputkenvarusteita käytetään pneumaattisessa Tybe -järjestelmässä
Pneumaattiset putkenvarusteet erityyppisillä voivat tavata kaikki neulat pneumaattisessa putkijärjestelmässä
Jopa asennuksen jälkeen putken suuntaa voidaan muuttaa vapaasti
Nikkelipinnoitetun messinkirunko on korroosionkestävä ja pilaantumisenesto
Kaikilla R- ja NPT -kierteillä liimalla on tiivistysvaikutus.
Kaikki suorat langat ovat tavallisia O -renkaita.
Kierekeskeistön vertailutaulukko pneumaattisille varusteille
| 55 ° kapeneva putken kierre | |||||
| Koodi | 01 | 02 | 03 | 04 | 06 |
| Kierre | R1/8 | R1/4 | R3/8 | 1/2 | R3/4 |
| 55 ° suora putken kierre | |||||
| Koodi | G01 | G02 | G03 | G04 | G06 |
| Kierre | G1/8 | G1/4 | G3/8 | G1/2 | G3/4 |
| Metrikanka | |||||
| Koodi | M3 | M5 | M6 | ||
| Kierre | M3X0.5 | M5X0.8 | M6x1.0 | ||
| 60 ° kapeneva putken kierre | |||||
| Koodi | N01 | N02 | N03 | N04 | N06 |
| Kierre | NPT1 / 8 | NPT1 / 4 | NPT3/8 | NPT1 / 2 | NPT3/4 |
| Yhtenäinen hieno sävelkorkeus | |||||
| Koodi | U10 | ||||
| Kierre | 10-32UNF | ||||
HUOMAUTUS: OLK -pneumaattinen istuvuus lähetetään oletuksena kartiomatkoilla. Jos vaaditaan muita säiketyyppejä (esim. Rinnakkaiset, metriset, NPT jne.), Ilmoita OLK -myyntitiimillemme tilauksen yhteydessä.
Yleiset kierteet ja kierteiset standardit nopeasti kytkemistä putken sovittamiseksi
| Säiketyyppi | Säikekoodi | Langan muoto | Kierrekulma (α) | Vastaava tyyppi | Standardit | Vakiokoodi | Vakiojärjestö |
| BSPP (lieriömäinen, sulkemattomat) | G | Sisäinen/ulkoinen | 55 ° | Rinnakkainen/rinnakkainen | ISO 228-1 2003 | ISO | ISO - Kansainvälinen standardointijärjestö |
| Bspp | Sisäinen/ulkoinen | 55 ° | Rinnakkainen/rinnakkainen | GB/T 7307 2001 | GB | PAC - Kiinan standardointihallinto | |
| Pf | Sisäinen/ulkoinen | 55 ° | Rinnakkainen/rinnakkainen | BS 228-1 2003 | Bs | BSI - Britannian standardilaitos | |
| JIS B 0202 | Hän | JISC - Japanin teollisuusstandardikomitea | |||||
| KS B 0221 | Ks | KATS - Korean tekniikan ja standardien toimisto | |||||
| BSPT (kapeneva, tiivistäminen) | RP | Sisäinen | 55 ° | Kapeneva/rinnakkainen | ISO 7-1 | ISO | ISO - Kansainvälinen standardointijärjestö |
| RC | Sisäinen | Kapeneva/rinnakkainen | GB/T 7306-1987 | GB | PAC - Kiinan standardointihallinto | ||
| R | Ulkoinen | Kapeneva/rinnakkainen | BS 21 1985 | Bs | BSI - Britannian standardilaitos | ||
| Bspt | Sisäinen/ulkoinen | 55 ° | Kapeneva/kapeneva | JIS B 0203 | Hän | JISC - Japanin teollisuusstandardikomitea | |
| Pt | Sisäinen/ulkoinen | Kapeneva/kapeneva | KS B 0222 | Ks | KATS - Korean tekniikan ja standardien toimisto | ||
| NPSC (amerikkalainen sisäinen) | NPSC | Sisäinen | 60 ° | Kapeneva/rinnakkainen | ANSI B1.20.1-1983 | Ansi | ANSI - American National Standards Institute |
| GB/T 12716-2002m | GB | PAC - Kiinan standardointihallinto | |||||
| NPT (amerikkalainen kapeneva) | Kansanäänestys | Sisäinen/ulkoinen | 60 ° | Kapeneva/kapeneva | ANSI B1.20.1-1983 | Ansi | ANSI - American National Standards Institute |
| GB/T 12716-2002m | GB | PAC - Kiinan standardointihallinto | |||||
| Metrikanka | M | Sisäinen/ulkoinen | 60 ° | Rinnakkainen/rinnakkainen | ISO 261-1998 | ISO | ISO - Kansainvälinen standardointijärjestö |
| GB/T 1193-2003 | GB | PAC - Kiinan standardointihallinto |
1. Varmistaaksesi, että letkun lopullinen poikkileikkaus on pystysuora, letkun ulkokehässä ei ole naarmuja. Letku ei ole elliptinen.
2. Varmista, että letku asetetaan letkun päähän. Muitaan ilmavuoto on.
3. Varmista, että letkua ei vedetä ulos letkun asettamisen jälkeen.
1. Ennen putken irrottamista, varmista, että putken sisällä oleva paine on '0'.
2
