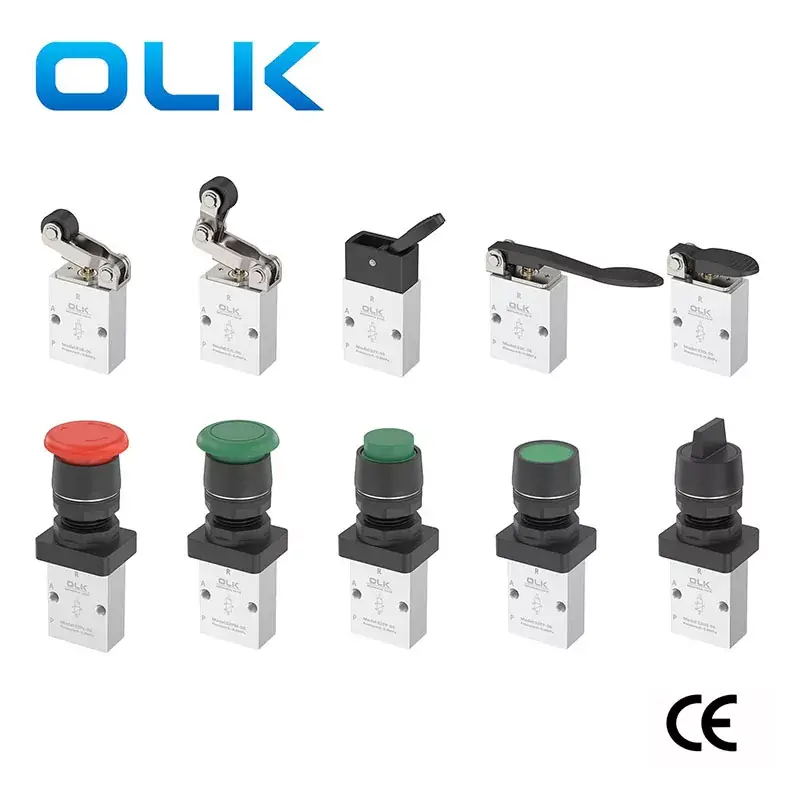

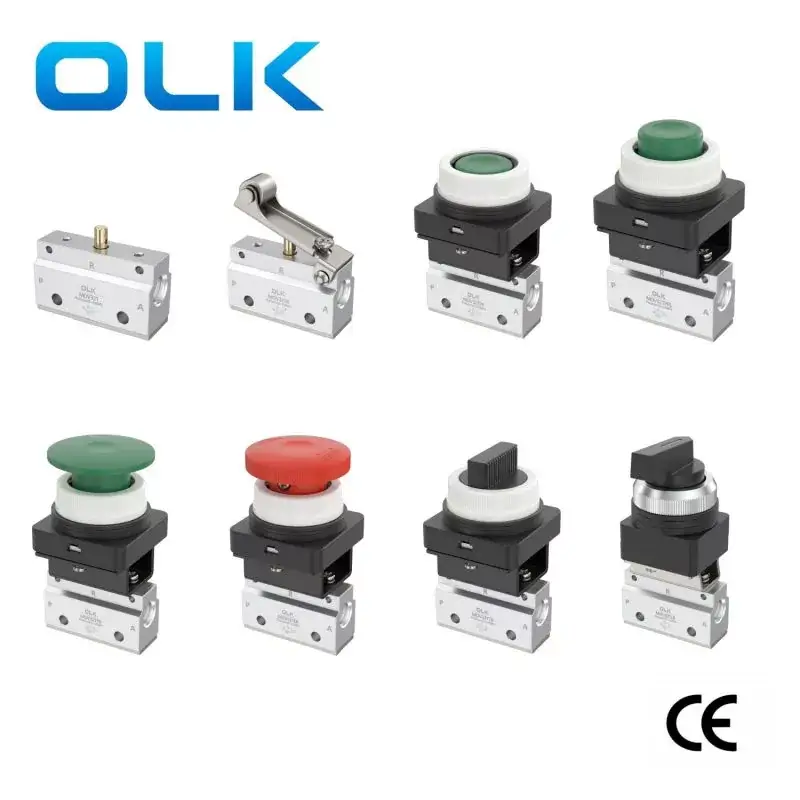

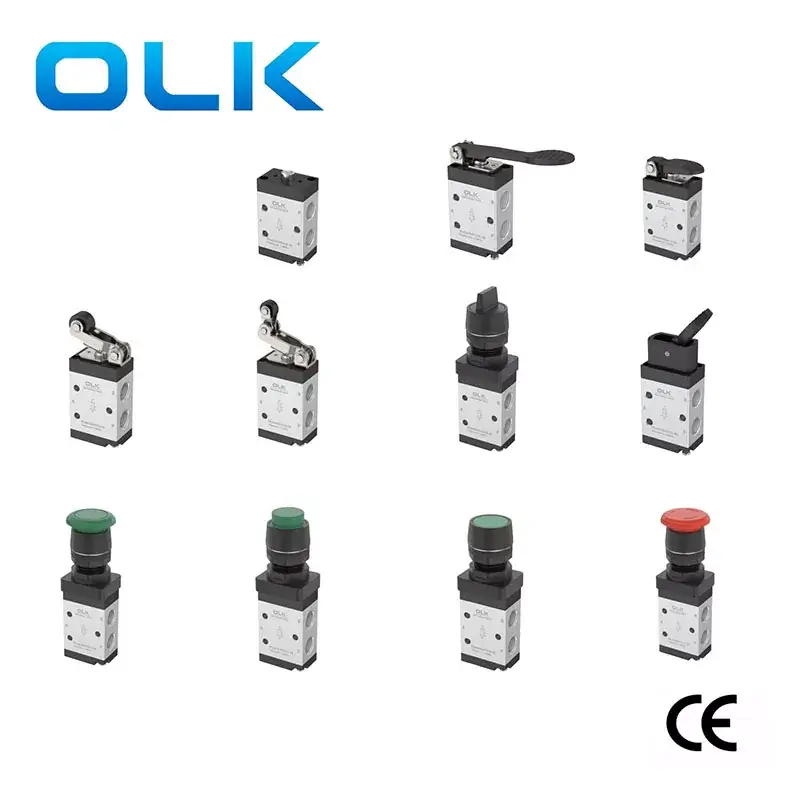

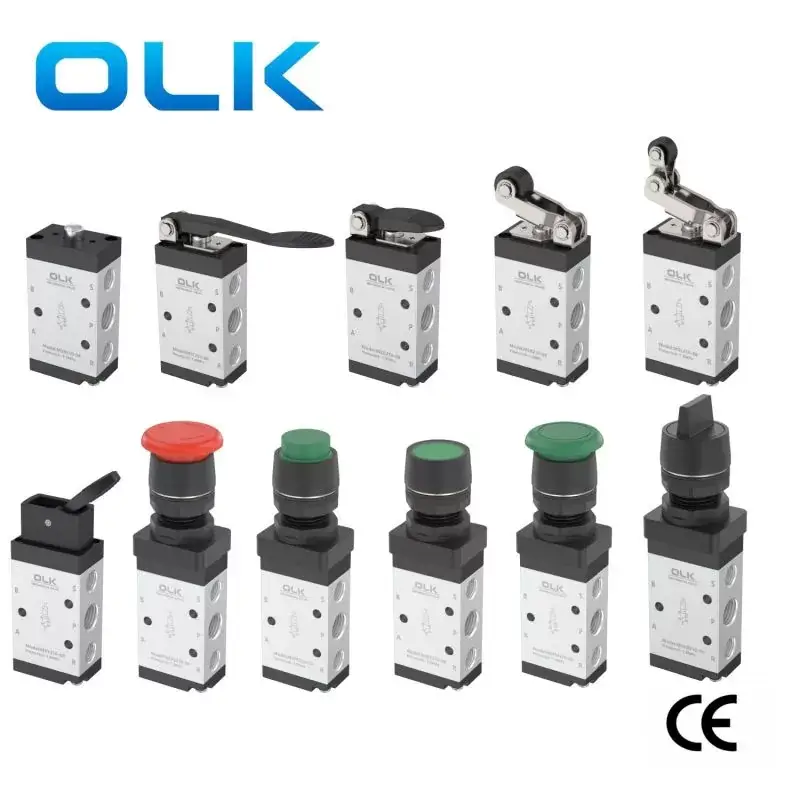

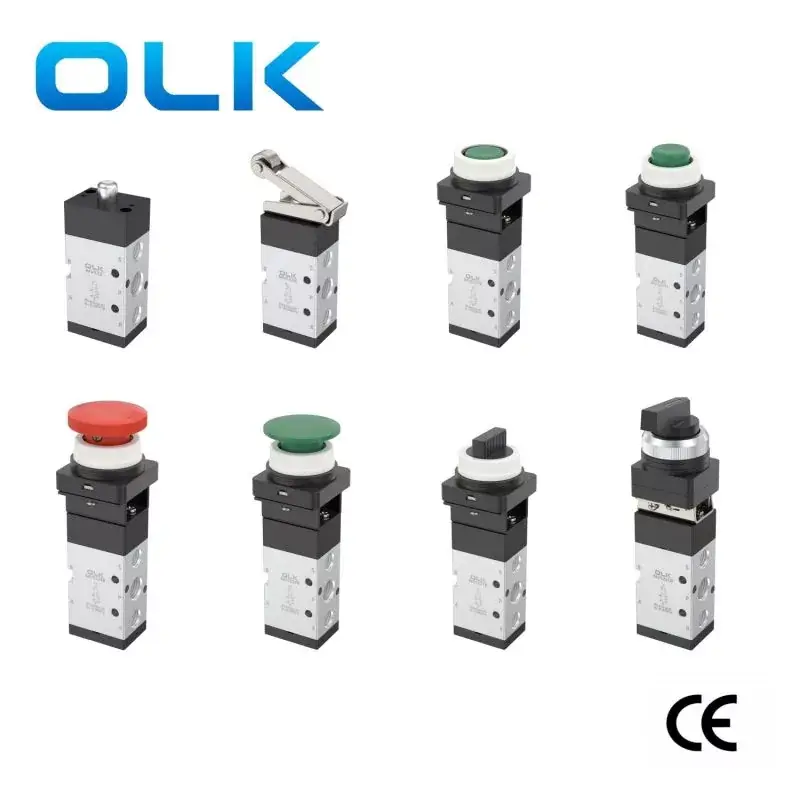

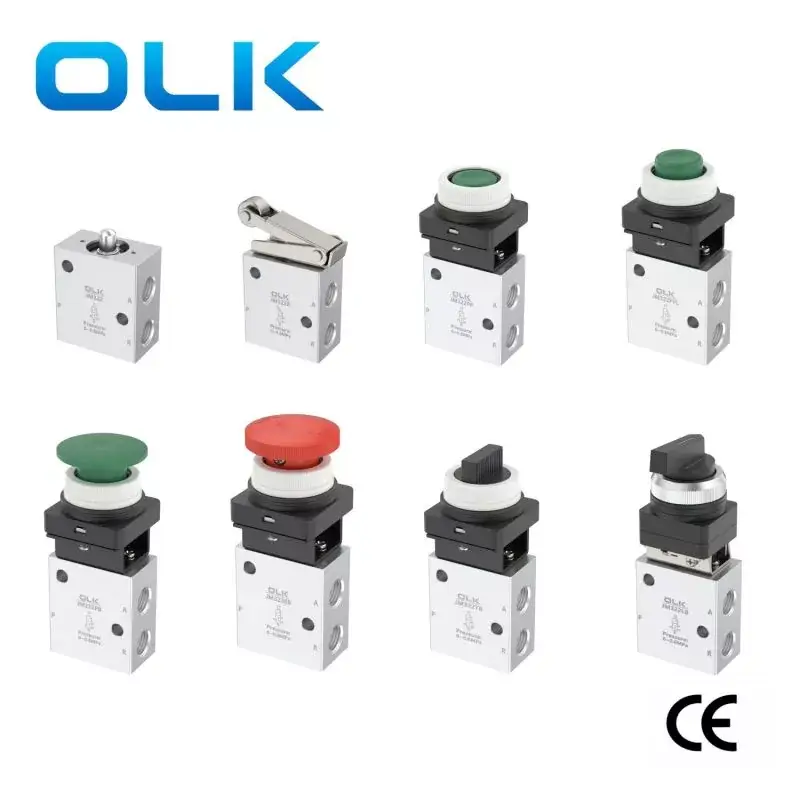

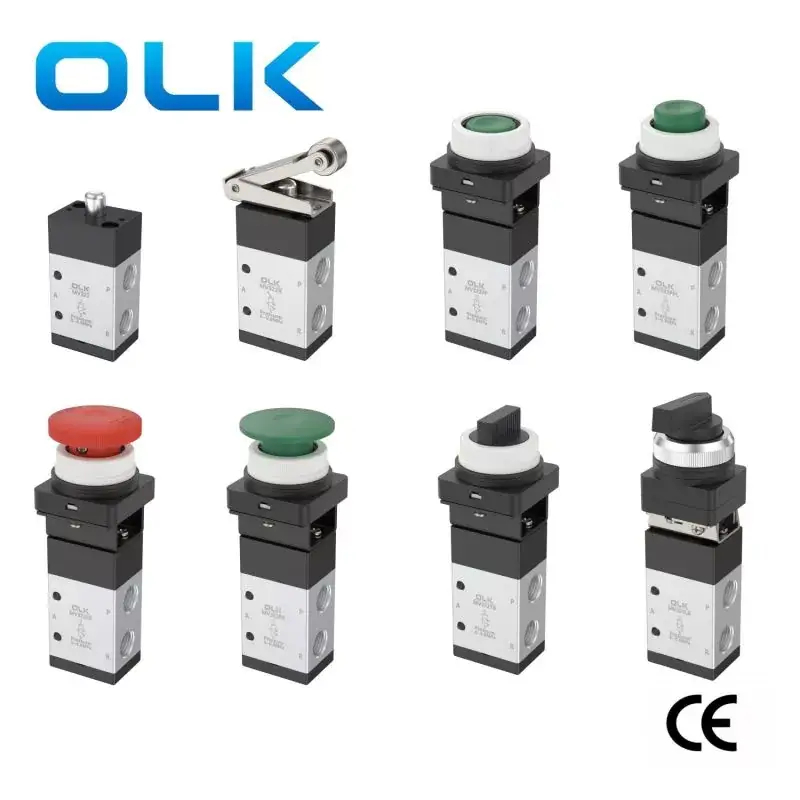

Mekaaninen painikkeen ohjausventtiili mahdollistaa nesteen virtausnopeuden tarkan hallinnan, mikä tekee siitä ihanteellisen valinnan sovelluksille, jotka vaativat tarkkuuden nesteen hallintaa. Venttiilissä on mekaaninen painikkeen ohjaus, joka tarjoaa luotettavan ja helppokäyttöisen rajapinnan nesteen virtausnopeuksien säätämiseksi.
Mekaaninen ohjausventtiili on eräänlainen venttiili, joka ei tarvitse sähköistä signaalia .mutta se riippuu mekaanisesta voimasta kelan hallitsemiseksi. Käyttötoimintotilan mukaan se voidaan luokitella perustyyppiin, suoraan vaikuttavaan tyyppiin, rullatyyppiin, sivuttajalatyyppiin, vipujullatyyppiin, säädettävään sauvatyyppiin, säädettävään vipujullatyyppiin ja tyypin kautta. Sitä sovelletaan yleisesti jatkuvissa toiminnoissa, erittäin automatisoiduissa laitteissa ja rajoitetaan tuotantolinjan koneiden toimenpiteitä.
|
Symboli |
Venttiilityyppi |
Toimintamenetelmä |
Piirteet |
Soveltaminen |
OLK -mekaaninen venttiilimalli |
|
|
Perustyyppinen mekaaninen venttiili |
Palauta venttiilin ydin, kun ulkoista voimaa ei ole; Kun työntötangoa painetaan ulkoisella voimalla, työntötanko koskettaa venttiilin ytimen ja tiivistää R-portin ja työntää sitten venttiilin ydin P-A: n kytkemiseksi |
Yksinkertainen toiminta, työnnä kytkemiseen, vapauta nollaamiseen |
Yleisesti käytetty laitteisiin, manuaaliseen ohjaukseen ja yksinkertaiseen rajakytkimeen |
JMJ -00, JM322, MV522, MV322, MOV321, CM3B, VM131-01-00, VM133-M5-001, VM230-02-00, VM430-01-00, S3B-M5, S3B-06, M3B-08, M3B-106, M3B-06, 08, M3B-106, M3B-06, M3B-210-08, M5B-110-06, M5B-210-06, M5B-210-08, XQ250610, XQ230610, XQ250410, XQ230410, |
|
|
Suora männän typemekaaninen venttiili |
Suora voima kelaan |
Ei voi kestää korkeaa aksiaalista voimaa |
· Laukaisee, kun työkappale putoaa ylhäältä alas.
· Pystysuora nostomekanismi havaitsee päätyaseman. · Ylärajan havaitseminen. |
VM130-01-05, VM132-M5-05 |
|
|
Rullaplungermekaaninen venttiili |
Venttiilin työntölan yläosaan lisätään rulla. Tekijä törmäyslohko kosketin tangentiaalisesti rullaa pitkin ja sitten rulla välittää voiman työntötangon |
Rullavivuventtiili säädettävällä rullavarsilla joustava liipaisinkulma ja vahva sopeutumiskyky. Vähentää voimaa kelaan, pidentää venttiilin käyttöikää, luotettavampaa |
Käytetään yleisesti linjan, automaattisten työkalujen, sylinterin iskun havaitsemisen ja rajoituksen hallinnan välittämiseen. |
CM3V-06, VM130-01-06, S3V-M5, S3V-06, S3V-08, |
|
|
Vaihda viputyyppinen venttiili |
Vedä thetoggle-leverleft ja oikealla käsin venttiilin ytimen vaihtamiseksi kahden asennon välillä, jotta voidaan toteuttaa off/peruutus |
Vaihda vivun suunnittelu usein vaihtamiseen |
Pneumaattinen työkalujen kiinnitys, pienet tuotantolaitteet, laitteiden käyttöönottovaihe, manuaalista kytkentäsylinterin toimintaa varten |
CM3Y-06, VM130-01-08 |
|
|
Rullavivun mekaaninen venttiili |
Käytä vivua lisätäksesi työntötangon alaspäin suuntautuvaa painetta |
Kaksisuuntainen liipaisin: Rulla sijaitsee venttiilin rungon yläosassa, ja molemmin puolin mekaaninen liike voi laukaista venttiilin. Soveltuu edestakaiseen liikkeeseen: Erityisesti sopii lineaariseen liukupöydälle ja työntötangon molemmat päät signaalien käynnistämiseksi edestakaisen liikkeen aikana. |
Tuotantolinjan matkaraja, automaattinen edestakainen havaitseminen ja mekaaninen sidos. |
JMJ-07, JM322R (JM-07), MV522R (MV-09), MV322R, MOV321R (MOV-02), CM3R, VM131-01-01-01 1, VM133-M5-01, VM230-01-01, VM430-01-01, S3R-M5, VM430-01-01, S3, S3-M5, M5, VM430-01-01 S3R-06, S3R-08, M3R-110-06, M3R-210-06, M3R-210-08, M5R-110-06, M5R-21-06, M5R-21-08, K23JC3-L6, XQ250612, XQ23 0612, XQ250412, XQ230412 S3R-06, S3R-08, M3L-110-06, M3-210-06, M3L-2110-0 |
|
|
Yksisuuntainen rullavivun tyyppinen mekaaninen venttiili |
Kun mekaaninen törmäyslohko siirtyy eteenpäin, venttiilin ydin painetaan alas. Törmäyslohko kulkee telan läpi, ja venttiilin ydin palaa jousivoiman avulla. Kun törmäyslohko palaa, koska pieni vipu päähän voidaan taivuttaa, venttiilin ydin ei liiku, kun rulla palaa, ja venttiili ei käänny. |
Venttiilin poistoaukon lähtöpulssisignaalia käytetään silmukan esterisignaalin poistamiseen silmukan yksinkertaistamiseksi |
· Järjestelyt liikkeen suunnan rajoittamiseksi, esim. antaa työkappaleen työntää liipaisimen vain yhteen suuntaan.
· Automaattinen syöttöjärjestelmä laukaisun estämiseksi käänteisen liikkeen tapauksessa.
· Turvallisuusvalvontapaikat väärinkäytön riskin vähentämiseksi. |
JMJ-08L, JM-08L, MV522L, MV322L, CM3L, VM131-01-02, VM133-M5-02, VM230-02-02S, VM430-01-02S, S, S, S 3L-M5, S3L-06, S3L-08, M3L-110-06, M3L-210-06, M3L-210-08, M5L-110-06, M5L-210-06, M5L-210-08, |
OLK on kiinalainen pneumaattinen valmistaja, jolla on laajin mekaaniset venttiilit ja suuri varastot nopeaa toimitusta varten. 22 vuoden teknisen kokemuksen avulla OLK -tiimi tarjoaa OEM/ODM -palvelua. Voimme mukauttaa venttiilirunkoja, tarjota erilaisia painikevaihtoehtoja ja lisätä UV -laser -logomerkintöjä hienostuneemmalle tuotemerkille.
· Kun käytetään mekaanista venttiiliä, törmäyslohkon kosketuspinta ja telan kallistuskulma on 30 ° tai 45 °. Törmäyslohkon enimmäisnopeus on erilainen erilaisille käyttömekanismeille, joita on havaittu.
· Sylinterilohkon ajan mekaanisen venttiilin painalluksen on ylitettävä mekaanisen venttiilin kytkentäaika, joten sylinterinopeus ei voi olla liian nopea; Jos se on liian nopea, törmäyslohkon pituus tulisi lisätä.
· Älä käytä mekaanisia venttiilejä pysähdyksinä.
