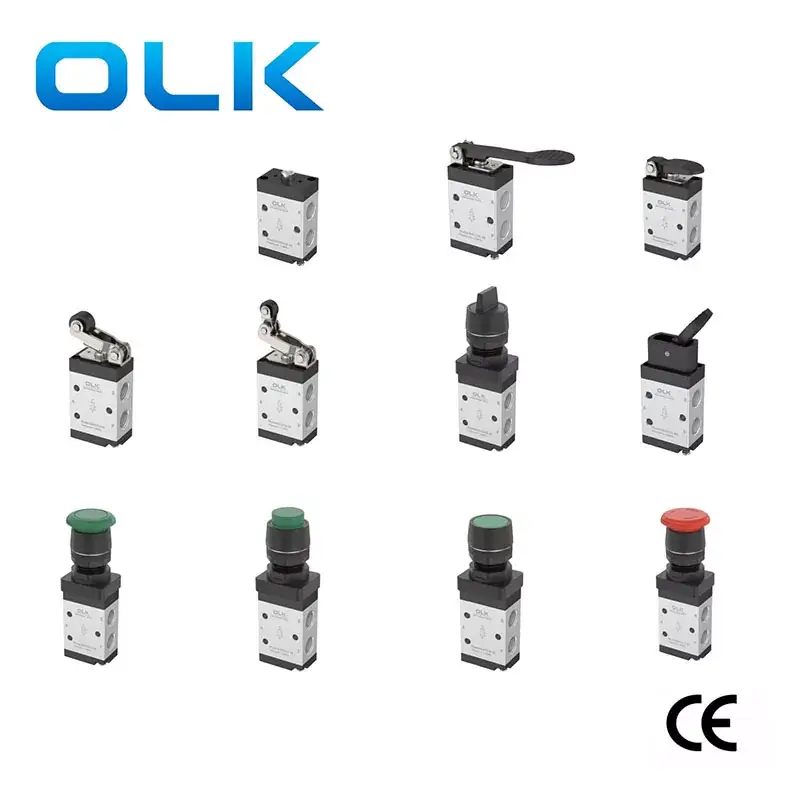

M3-sarjan mekaaninen painikeohjausventtiili, 3-tie

Ouleikai M3-sarjan airtac-tyyppisessä 3/2-tiemekaanisessa venttiilissä on 2 toimintatilaa ja 3 polkuvalintaa. M3-mekaaninen venttiili sopii erilaisiin pneumaattisiin ohjausskenaarioihin. Mäntätyyppisen rakenteen M3 mekaanisen venttiilin ohjausvoimaan ei vaikuta työpaine. Ne ovat vakaa, luotettava ja kestävä, sopii pitkäaikaisiin vakaisiin työympäristöihin, kuten pneumaattiseen ohjaukseen automatisoiduilla tuotantolinjoilla, kuten kokoonpanolinjoilla ja pakkauslinjoilla.

Symboli:

OULEIKAI  M3-sarjan 2/3 mekaaniset painikesäätöventtiilit Tuoteominaisuudet

1. Poistoaukko sijaitsee rungossa, mikä helpottaa äänenvaimentimen asentamista melun ja saastumisen vähentämiseksi.

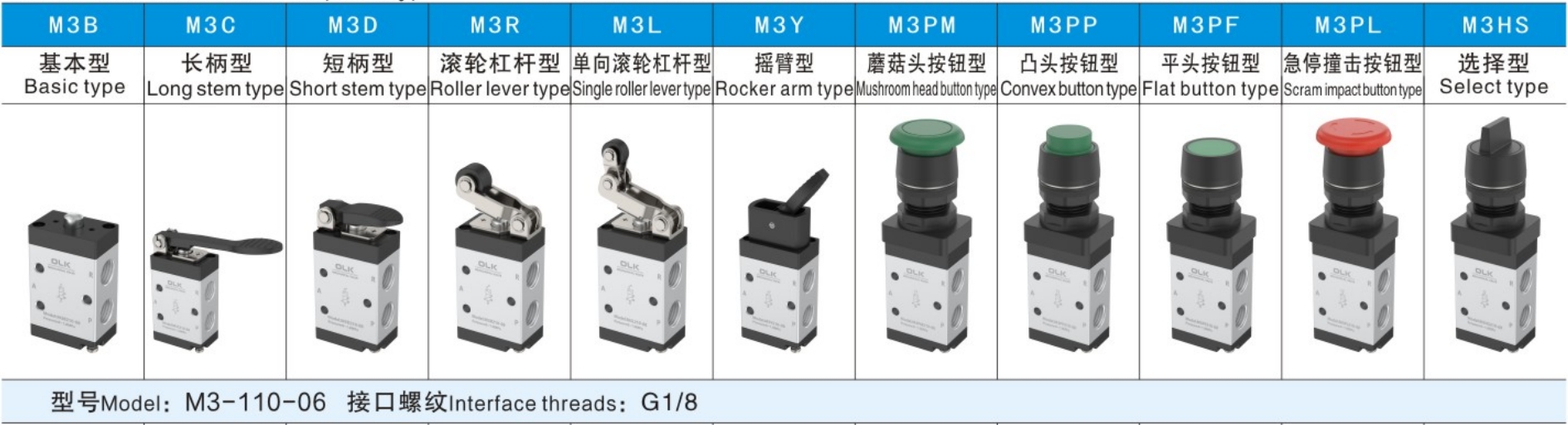

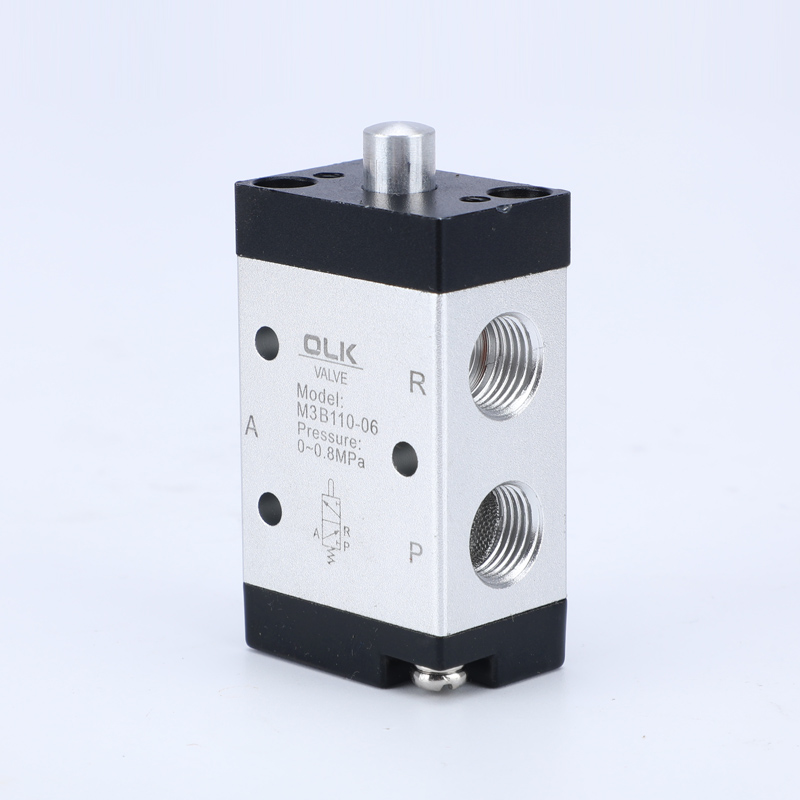

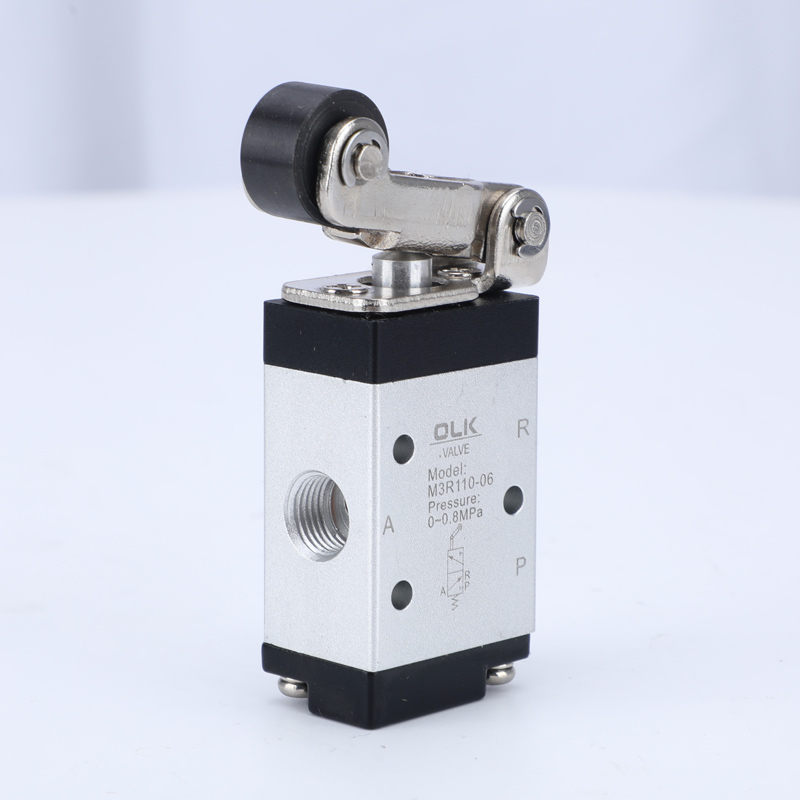

2. Sarjat M3B, M3R ja M3L vaativat ulkoisia voimia kytkeäkseen ulkoisista mekanismeista, jotka sopivat asennon tunnistukseen tai iskukytkimiin.

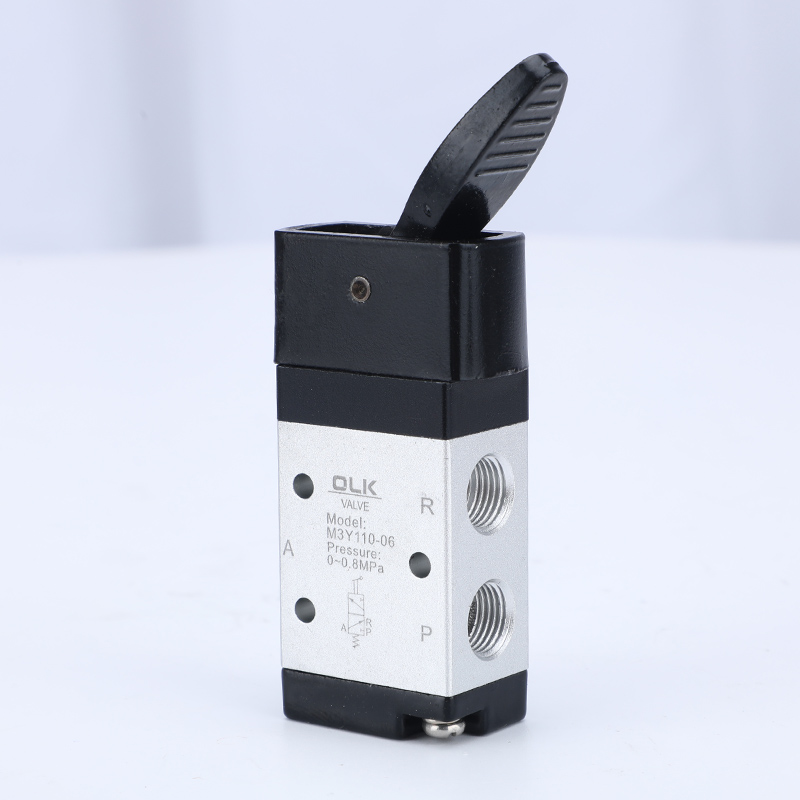

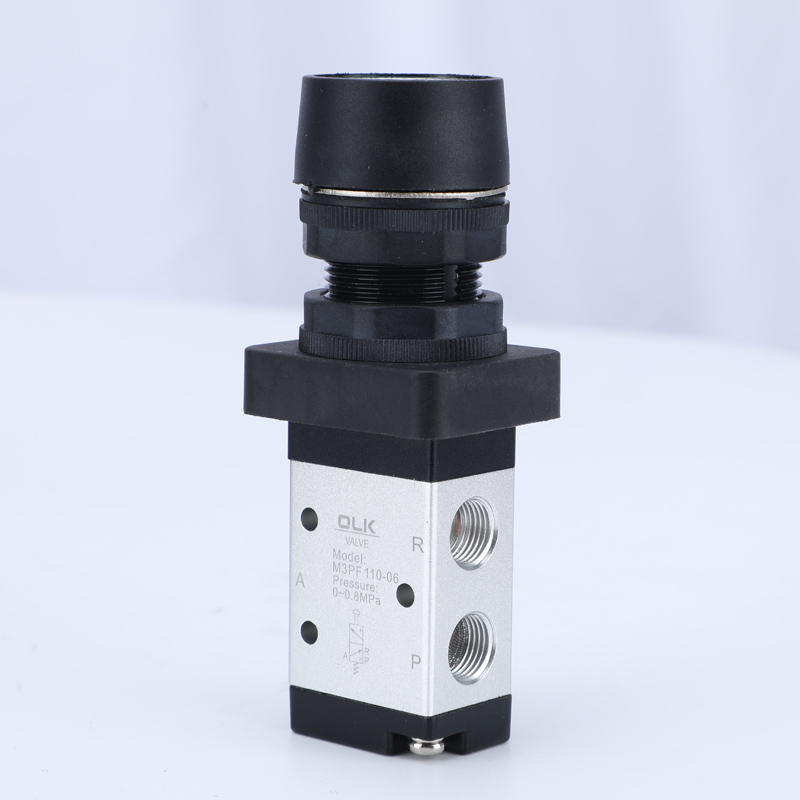

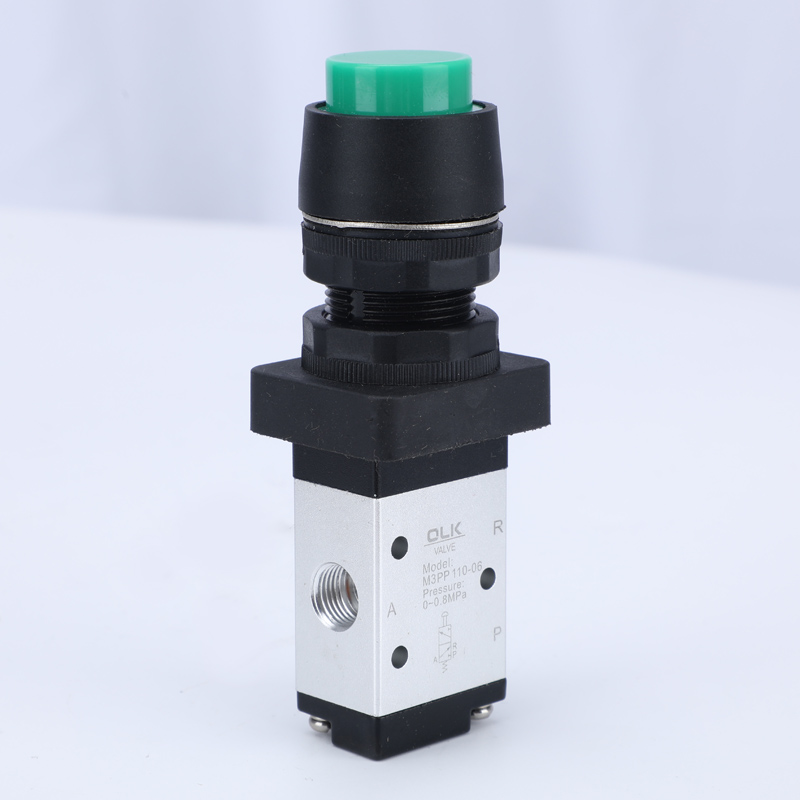

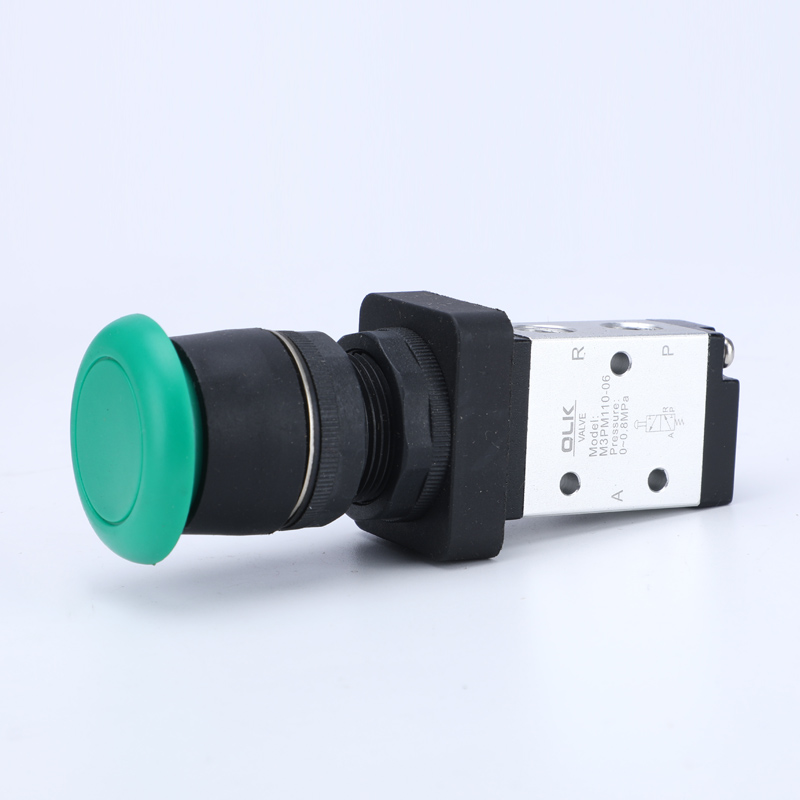

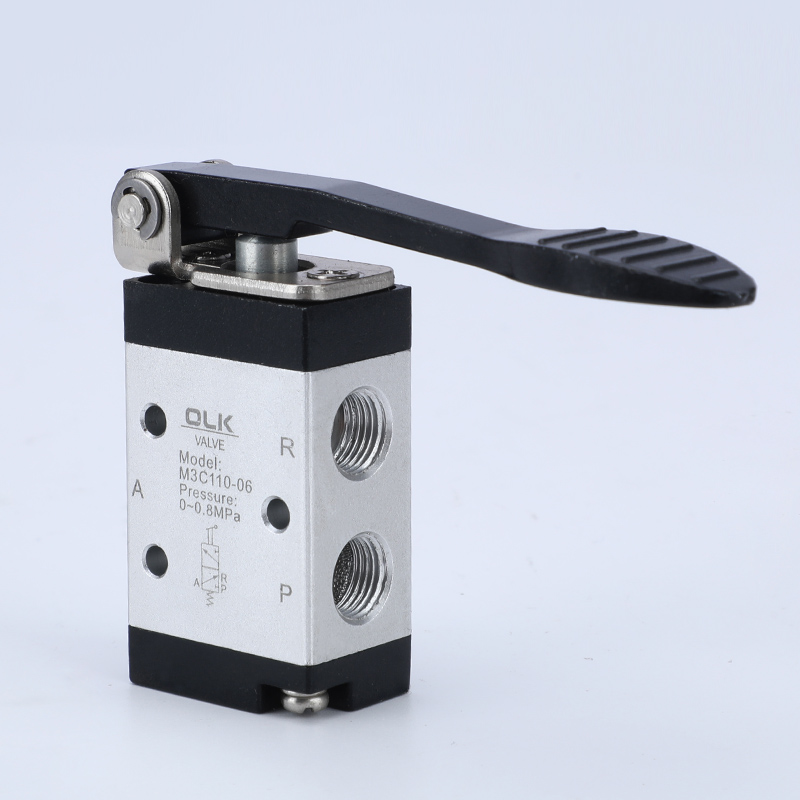

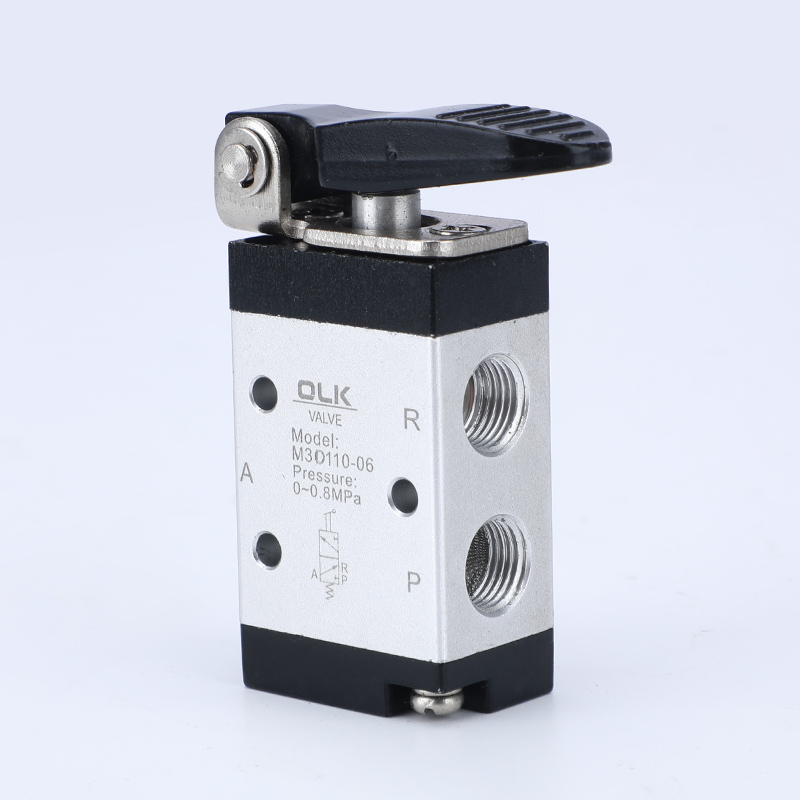

3. M3C-, M3D-, M3Y-, M3PF-, M3PM-, M3PP- ja M3PLM3HS-sarjat ovat käsikäyttöisiä, ja niissä on erilaisia ​​rakenteellisia ohjauspäitä kätevää käyttöä varten eri olosuhteissa.

4. Mäntätyyppinen rakenne, ohjausvoimaan ei vaikuta työpaine (eli ei vastapainetta), sisärenkaan tiivistys, erinomainen tiivistys ja joustava kytkentä.

5. Ei tarvetta öljyvoitelulle.

6. Kätevä asennus ja käyttö moniasentoasennuksella.

7. M3C-, M3D-, M3Y-, M3R- ja M3L-sarjan ohjauspäät on valmistettu metallimateriaalista pitkän käyttöiän ja paremman luotettavuuden takaamiseksi.

M3-SARJA Mekaaninen painikeohjausventtiili 3-tie Yleiset parametrit

M3-SARJA Mekaaninen painikeohjausventtiili 3-tie  Asennus ja käyttö:

Varotoimenpiteet

1) Ohjausosa on valmistettu teknisestä muovista, ja vain manuaalinen käyttö on sallittu. Älä käytä metalliiskua venttiilin vaihtamiseen.

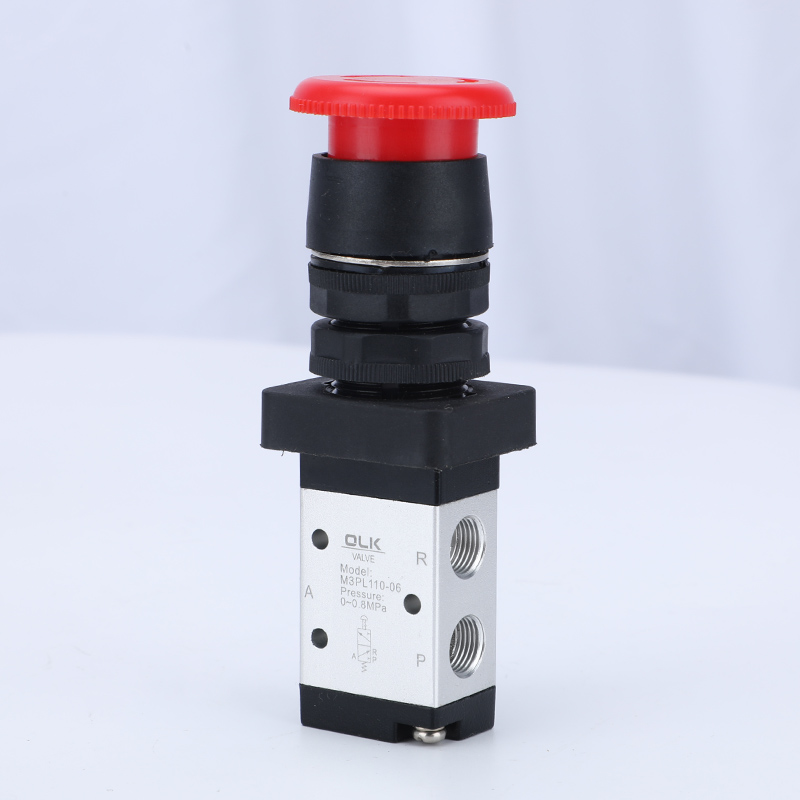

2) Sarjat M3B, M3C, M3D, M3PM, M3PF ja M3PP nollataan automaattisesti. M3Y, M3HS ja M3PL manuaaliset venttiilit nollataan manuaalisesti. Kun M3PL on painettu aarreasentoon, kiertonuppia on käännettävä nollataksesi.

3) Kiinnitä huomiota peruutusliikkeeseen. Kun jokin ulkoinen voima saa venttiilin kääntymään, peruskääntöisku ei saa ylittää ohjausiskutaulukossa määritettyä peruutusiskualuetta, muuten se vaurioittaa venttiilin runkoa.

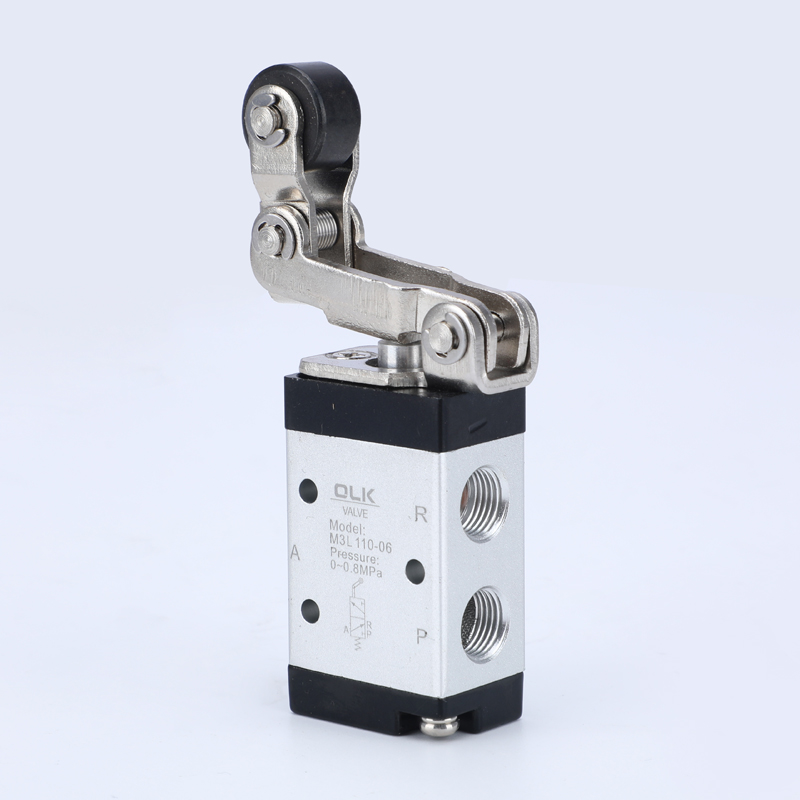

4) M3L-yksisuuntainen rullaventtiili voi vaihtaa vain yhteen suuntaan (lyönti oikealta vasemmalle). Virheellinen törmäys toiseen suuntaan (kaartuu vasemmalta oikealle).

5) Ohjauspääyhdistelmä voidaan tilata erikseen.
