Pneumaattinen toimilaite

Meidän korkea laatupneumaattiset toimilaitteettarjoavat tehokkaan ohjauksen venttiilitoimintoillesi. Ymmärrämme, että tehokas ohjaus voi vaikuttaa suoraan liiketoimintaasi, minkä vuoksi tuotteemme on suunniteltu tarjoamaan optimaalinen suorituskyky, minimaaliset seisokit ja korkean luotettavuuden.

Mikä on ISO-standardi?

ISO on maailmanlaajuisesti käytetty standardi (Eurooppa, Amerikka ja Aasia). Sen tavoitteena on varmistaa, että eri merkkisten sylinterien koko ja asennusmitat ovat samat.

Hyöty: Jos ostat ISO-sylinterin, voit vaihtaa vanhan helposti merkistä riippumatta.

Mikä on VDMA-standardi?

VDMA on saksalainen teollisuusstandardi. Se oli erittäin suosittu varhaisilla Euroopan markkinoilla. Nykyään useimmat VDMA-standardit on päivitetty ISO-standardeiksi.

Keskeinen huomautus:

VDMA 24562 = ISO 15552 (Ne ovat samat).

VDMA 24563 = ISO 6432 (Ne ovat samat).

VDMA 24561 (Compact Sylinder): Tällä ei ole vielä tarkkaa ISO-vastinetta.

Mikä on JIS-standardi?

JIS on japanilainen teollisuusstandardi. Sitä käytetään pääasiassa Japanin markkinoilla ja japanilaisissa koneissa (kuten SMC-tyyli). Sen mitat poikkeavat eurooppalaisista standardeista.

Nopea yhteenveto

VDMA ja ISO: Ne ovat yleensä vaihdettavissa. Voit korvata VDMA:n ISO:lla.

JIS: Se on erilaista. Älä sekoita JIS:ää ISO/VDMA:n kanssa!

Sylinterin valintaopas ja vaihdettavuustaulukko

ISO 15552 – Standardiprofiilisylinterit
Sylinteri vakiona	Sylinterin tyyppi	Merkki	Sarja / malli
ISO 15552	Vakio sylinteri	FESTO	DNC
ISO 15552	Vakio sylinteri	SMC	CP96
ISO 15552	Vakio sylinteri	AIRTAC	SI(SAI) / SE
Valmistajakohtainen standardi	Vakio sylinteri	AIRTAC	SC / SU(SAU) /SCT
ISO 6432 - Mini / pyöreät sylinterit
Sylinteri vakiona	Sylinterin tyyppi	Merkki	Sarja / malli
ISO 6432	Mini sylinteri	FESTO	DSNU-S
ISO 6432	Mini sylinteri	SMC	C85/C75

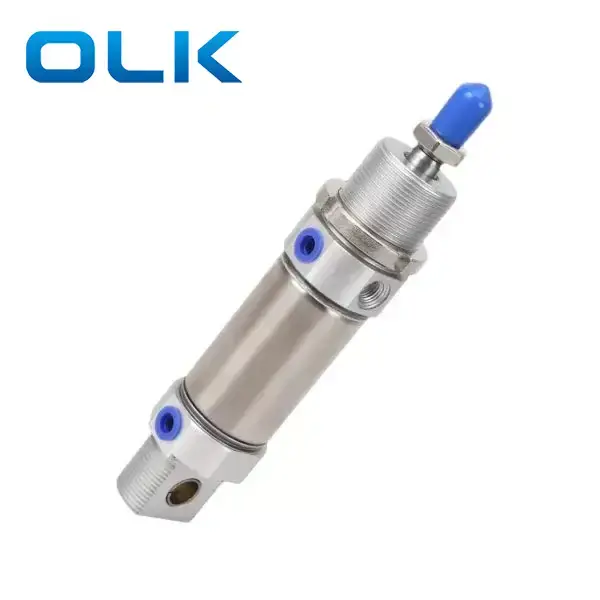

ISO 6432	Mini sylinteri	AIRTAC	MI
Valmistajakohtainen standardi	Mini sylinteri	AIRTAC	MAL(MBL) / MA
ISO 21287 – Kompaktit sylinterit
Sylinteri vakiona	Sylinterin tyyppi	Merkki	Sarja / malli
ISO 21287	Kompakti sylinteri	FESTO	ADN
Valmistajakohtainen standardi	Kompakti sylinteri	SMC	CDQ2
Valmistajakohtainen standardi	Kompakti sylinteri	AIRTAC	SDA
Valmistajakohtainen standardi	Kompakti sylinteri	FESTO	ADVU
JIS	Kompakti sylinteri	AIRTAC	ACQ

Ero tavallisten pneumaattisten sylintereiden ja ohuiden pneumaattisten sylintereiden välillä?

Tärkeimmät erot tavallisten pneumaattisten sylintereiden ja ohuiden pneumaattisten sylintereiden välillä ovat asennustila, sylinterin halkaisija, iskunpituus ja soveltuvuus.

Mikä on vakiosylinterin yleinen paine?

Normaalin pneumaattisen sylinterin yleinen paine on 0,6 mpa, joka soveltuu sylinterin käyttöpaineeseen ja on perusedellytys sylinterin normaalille toiminnalle.

Kuinka vakiosylinterit toimivat pakkauskoneissa, täyttökoneissa?

Tuotteen pakkausprosessin aikana avaus- ja sulkemisliikepneumaattinen toimilaiteMuovipussin sulkemiseen tarvitaan SC-standardi pneumaattinen sylinteri.

Nesteen täyttöprosessin aikana iskuliikepneumaattinen toimilaiteSC-standardin mukaista pneumaattista sylinteriä tarvitaan varmistamaan, että pullo saavuttaa määrätyn asennon tai suorittaakseen käskyn avata neste.

Mitkä ovat minipneumaattisten sylintereiden sovellukset tekstiiliteollisuudessa?

Mini pneumaattisia sylintereitä, kuten MA, MAL ja MI, käytetään laajasti tekstiiliteollisuudessa kirjontakoneissa, sukkaneulekoneissa, hattukoneissa, taskukoneissa ja vetoketjukoneissa.
