Tehdasmme on erikoistunut TN -sarjan kaksinkertaisen akselin sylinterin valmistukseen. Tervetuloa ostamaan TN -sarjan kaksoisakselin sylinteri OLK: lta. Jokainen asiakkaiden pyyntö vastaa 24 tunnin sisällä. Ouleikai (OLK) TN Dual Axis -sylinteri mahdollistaa useiden akselien samanaikaisen hallinnan, helpottaen kompleksisia liikeliikenteitä ja moniakselisia yhteistyötä.
Verrattuna useiden yksiakselisten sylinterien käyttämiseen erikseen, TN-kaksoisakselin sylinteriantegroi monien käyttöakselien, tilaa säästävä upotettu rungon kiinnitysmuoto, joka on kompakti.
OLK-pneumaattiset toimittajat, joilla on edistyksellinen suunnittelu ja optimoidut ohjausalgoritmit, se saavuttaa tehokkaan energian hyödyntämisen ja energiansäästövaikutukset vähentäen energiankulutusta ja käyttökustannuksia.
TN Dual Axis -sylinterin kiinteässä paneelissa on asennusreiät kolmelta sivulta, mikä helpottaa monikoulun kuormitusta. Se varmistaa useiden akselien tarkan synkronisen hallinnan varmistaen kunkin akselin synkronisen liikkeen kompleksisilla liikeliikillä.
1. Noudattaa yritysstandardeja.
2. Sulautettu rungon asennus tilaa säästävään.
3.

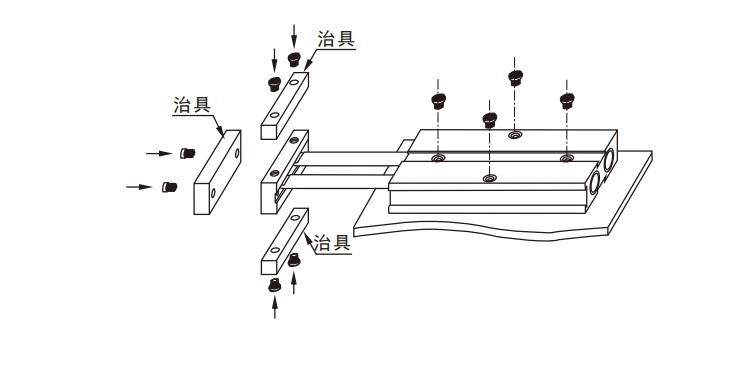

4. Kiinnitetyn levyn kolmen puolen asennusreiät helpottavat monen asennon kiinnitystä.
5. Kehon säädettävä etuosan törmäysalusta mahdollistaa sylinterin iskun säätämisen ja iskunhelpotuksen.
6. Tämä sylinterisarja on vakiona magneettisilla kiinnikkeillä, ei-magneettisilla vaihtoehdoilla.
|
Poran koko (mm) |
10 |
16 |
20 |
25 |
32 |
|
|
Toimintatila |
Kaksoisnäyttely |
|||||
|
Työväline |
Puhdistettu ilma |
|||||
|
Työpaine |
0,1-1,0 MPa (14-145PSI) |
|||||
|
Todistepaine |
1,5 MPa (215Psi) |
|||||
|
Työlämpötila |
'-20-70 ℃ |
|||||
|
Työnopeusalue |
30-500 |
|||||
|
Puskurointitila |
kaatumiskieli |
|||||
|
Ei-roisto |
± 0,4 |
± 0,3 |
||||
|
Satamakoko |
M5 x 0,8 |
PT1/8 |
||||
Ei-kiertämätön tarkkuus viittaa kulmaan, johon sylinterin kiinteä levy voi pyöriä, kun sylinteri on täysin vedettyyn tilassa.
Saatavilla olevat haltuunotuslankatyypit ovat NPT ja G.
PS: Kaikki TN -sarjan kaksoisakselin sylinteri magneeteilla.
TN -sarjan kaksoisakselin sylinterisymboli:
|
Tilauskoodi |
||||||||
|
TN |
- |
20 |
X |
50 |
- |
S |
- |
|
|
MALLI |
|
Porauskoko |
|
sidos |
|
Magneetti |
|
Kierre |
|
TN: Kaksinkertainen sauvasylinteri (kaksoisnäyttelijä), koko sarja magnetilla |
|
|
|
|
|
S: Magneetin kanssa |
|
Tyhjä: PT -lanka |
|
|
|
|
|
|
|
|
|
T: NPT -lanka |
|
|
|
|
|
|
|
|
|
G: G -lanka |
TN -sarjan kaksoisakselin sylinterin standardi eritelmä:
|
Poran koko (mm) |
10 |
16 |
20 |
25 |
32 |
|
|
Toimintatila |
Kaksoisnäyttely |
|||||
|
Työväline |
Puhdistettu ilma |
|||||
|
Työpaine |
0,1-1,0 MPa (14-145PSI) |
|||||
|
Todistepaine |
1,5 MPa (215Psi) |
|||||
|
Työlämpötila |
'-20-70 ℃ |
|||||
|
Työnopeusalue |
30-500 |
|||||
|
Puskurointitila |
kaatumiskieli |
|||||
|
Ei-roisto |
± 0,4 |
± 0,3 |
||||
|
Satamakoko |
M5 x 0,8 |
PT1/8 |
|
|||
Ei-kiertämätön tarkkuus viittaa kulmaan, johon sylinterin kiinteä levy voi pyöriä, kun sylinteri on täysin vedettyyn tilassa.
Saatavilla olevat haltuunotuslankatyypit ovat NPT ja G.
PS: Alltn -sarjan kaksinkertainen akselin sylinteri magneeteilla.
|
poraus (mm) |
Männän sauvan halkaisija (mm) |
Toimiva tyyppi |
Tehokas alue (mm²) |
Ilmanpaine (MPA) |
|||||||
|
0.1 |
0.2 |
0.3 |
0.4 |
0.5 |
0.6 |
0.7 |
|||||
|
6 |
4 |
Kaksoisnäyttely |
Työntää |
56.5 |
5.7 |
11.3 |
17.0 |
22.6 |
28.3 |
33.9 |
39.6 |
|
Työntää |
31.4 |
3.1 |
6.3 |
9.4 |
12.6 |
15.7 |
18.8 |
22.0 |
|||
|
10 |
6 |
Kaksoisnäyttely |
Työntää |
157.1 |
15.7 |
31.4 |
47.1 |
62.8 |
78.5 |
94.2 |
110.0 |
|
Työntää |
100.5 |
10.1 |
20.1 |
30.2 |
40.2 |
50.3 |
60.3 |
70.4 |
|||
|
16 |
8 |
Kaksoisnäyttely |
Työntää |
402.1 |
40.2 |
80.4 |
120.6 |
160.8 |
201.1 |
241.3 |
281.5 |
|
Työntää |
301.6 |
30.2 |
60.3 |
90.5 |
120.6 |
150.8 |
181.0 |
211.1 |
|||
|
20 |
10 |
Kaksoisnäyttely |
Työntää |
628.3 |
62.8 |
125.7 |
188.5 |
251.3 |
314.2 |
377.0 |
439.8 |
|
Työntää |
471.2 |
47.1 |
94.2 |
141.4 |
188.5 |
235.6 |
282.7 |
329.9 |
|||
|
25 |
12 |
Kaksoisnäyttely |
Työntää |
981.7 |
98.2 |
196.3 |
294.5 |
392.7 |
490.9 |
589.0 |
687.2 |
|
Työntää |
755.6 |
75.6 |
151.1 |
226.7 |
302.2 |
377.8 |
453.3 |
528.9 |
|||
|
32 |
16 |
Kaksoisnäyttely |
Työntää |
1608.5 |
160.8 |
321.7 |
482.5 |
643.4 |
804.2 |
965.1 |
1125.9 |
|
Työntää |
1206.4 |
120.6 |
241.3 |
361.9 |
482.5 |
603.2 |
723.8 |
844.5 |
|||
