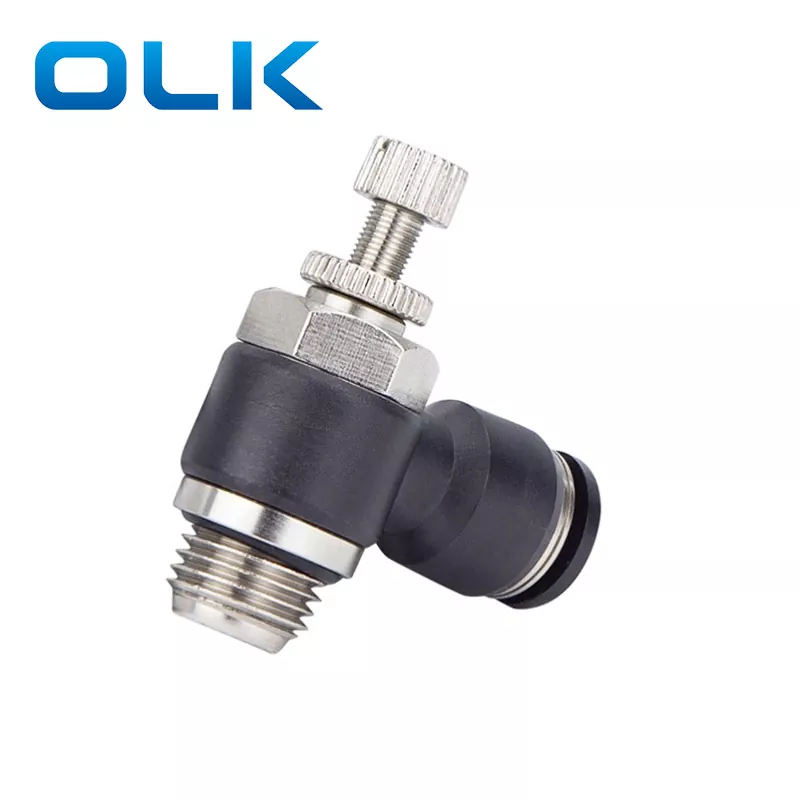

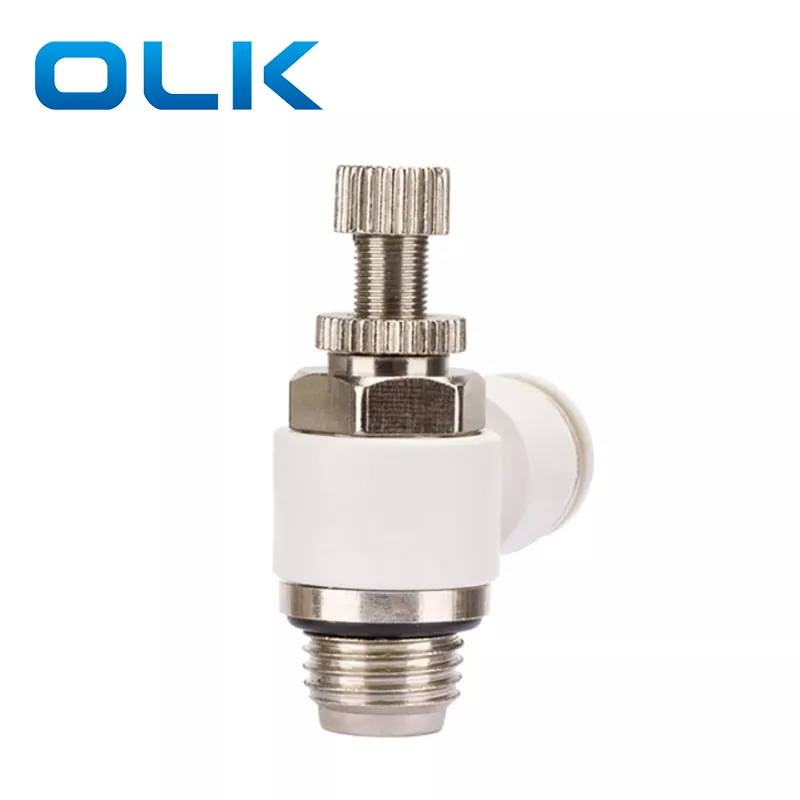

SC Pneumaattinen nopeusohjainventtiili, G-Thread-tyyppi

SC -pneumaattinen nopeusohjain on suunniteltu sylinterinopeuden tarkkaan säätämiseen säätelemällä ilmavirta kiertoohjaimen nupin läpi. Se omaksuu G-Thread-yhteyden sisäänrakennetulla tiivistymislevyllä, joka eliminoi PTFE-nauhan tarpeen ja estää tukkeutumista. Kompaktilla rakenteellaan ja 360 ° kääntyvällä suunnittelulla SC -nopeusohjainventtiili mahdollistaa joustavan asennuksen jopa rajoitetuissa tiloissa samalla kun varmistetaan pneumaattisten komponenttien luotettava suorituskyky ja pidempi käyttöikä.

SC Pneumaattinen nopeusohjainventtiili, G-Thread-tyyppiset tuoteominaisuudet

· Tarkka nopeusohjaus ja nopea vaste: Säädä ilmavirta helposti pyörivän nupin kautta sileämmän sylinterin toiminnan saavuttamiseksi.

· PTFE-teippiä ei vaadita: G-Thread-liitin on tiivistyspesukone tiukan tiivistyksen varmistamiseksi ja tukkeutumisongelmien välttämiseksi.

· Rajapinnan soveltuvuus: Suunniteltu litteille pinnoille; ei sovellu uritettuihin tai epätasaisiin rajapintoihin.

· Helppo asennus: Asennus ja runko voivat kiertää 360 ° asennuksen jälkeen tarjoamalla joustavuutta putken asettelussa.

· Komponenttien suojaus: estää vuotojen ja saastumisen pidentämällä pneumaattisten laitteiden elinaikaa.

SC Pneumaattinen nopeusohjainventtiili, G-Thread -tyyppinen käyttömenetelmä:

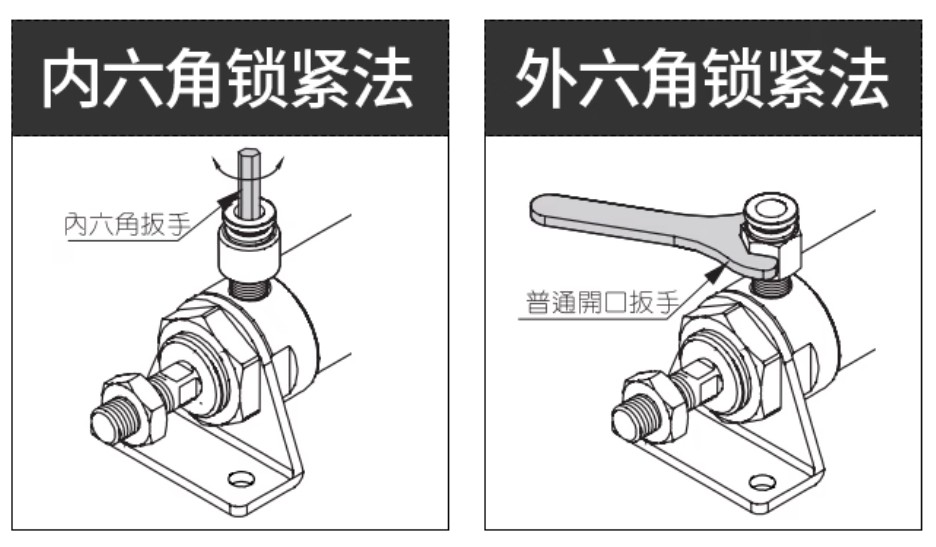

Ruuvaa kiinnitys Allen -näppäimellä tai kuusiosavaimella sylinterin ilman sisääntulon/poistoaukon kierteisiin kuvan osoittamalla tavalla. Katso kiristyvän vääntömomentin kuva.

Säätäessäsi sylinterinopeutta nopeusohjaimella, varmista, että venttiili on suljettu ennen paineilman levittämistä. Jos ilmaa käytetään venttiilin ollessa auki, sylinteri voi liikkua liian nopeasti ja aiheuttaa onnettomuuksia.

Kierrä säätö nuppi hitaasti käsin. Kun olet asettanut halutun nopeuden, käännä lukitusmutteri kiinnittämään nuppi ja estämään edelleen säätämistä.

Käännä nuppi myötäpäivään vähentääksesi ilmavirtaa ja hidasta sylinteriä.

Käännä nuppi vastapäivään lisätäksesi ilmavirtaa ja nopeuttaa sylinteriä.

Pneumaattinen nopeusohjaimen venttiilin varotoimenpiteet

M5 -lanka on pieni. Älä käytä työkaluja kiristämään. Sisäänrakennetun tiivistimen avulla käden kiristyminen riittää. Liiallinen kiristäminen voi rikkoa langan. Puhdista letku ja asennus ennen asennusta välttääksesi roskia, jotka aiheuttavat toimintahäiriöitä tai ilmavuotoja.

Korkea ilmanpaine tai likainen ilma voi vahingoittaa tiivistysrengasta. Asenna tarvittaessa ilmansuodatin ja valitse korkeapaineinen, korroosiokeskeiset varusteet.

Älä kytke/irrota putki usein, koska se vähentää asennuksen ja putken käyttöikää. Aseta putki kokonaan pohjaan vuotojen välttämiseksi. Ennen putken poistamista varmista, että sisällä ei ole painetta, ja paina sovittava päätykanta alas ennen kuin vedät ulos.

Varmista, että putken pää on leikattu tasaiseksi. Epätasaiset päät voivat aiheuttaa huonoa tiivistymistä ja vuotoja. Leikkaa putki kunnolla ja varmista, että ulkopinta on vahingoittumaton.

Käytä riittävän pituisia putkia. Vältä teräviä mutkia asennuspäätä, mikä voi vahingoittaa sopivuutta. Kytkentäyksen jälkeen vedä putki hieman tarkistaaksesi, että se on turvallinen ennen käyttöä.

Kun poistat putkea, paina muovirajapinta tasaisesti vetäessäsi ulos. Älä kierrä putkea tai kierrä 360 °, tai putki voi saada uria ja aiheuttaa vuotoja.

Älä käytä muita työkaluja kuin kättäsi säätö nupin kääntämiseen. Älä aseta ylimääräistä voimaa, kun nuppi saavuttaa ylä- tai alarajat, tai asennus voi vaurioitua.

Jotkut sisäiset vuodot ovat normaaleja, kun nopeusohjain on suljettu. Vältä käyttöä sovelluksissa, jotka vaativat nolla sisäistä vuotoa.

UKK:

Miksi suositella SC G-Thread Speed ​​-ohjaimen venttiiliä?

Tavalliset varusteet käyttävät PTFE-teippiä, jotka voivat hajottaa ja päästä ilmapolulle aiheuttaen venttiilin tukkeutumista, huonoa kytkentä ja sylinterin tiivisteen kulumista.G-Thread-liitin sisältää tiivistimen levyn tiukan tiivistyksen varmistamiseksi ja tukkeutumisongelmien välttämiseksi.
