Brand:
OLKType:
Femal BSPT Thread (R Thread ) StraightColor:

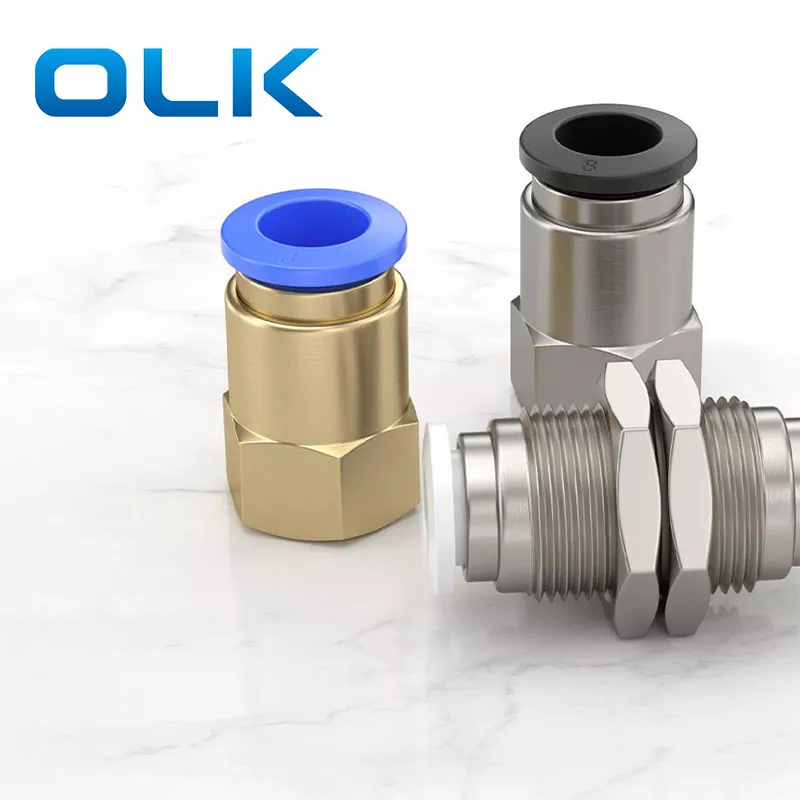

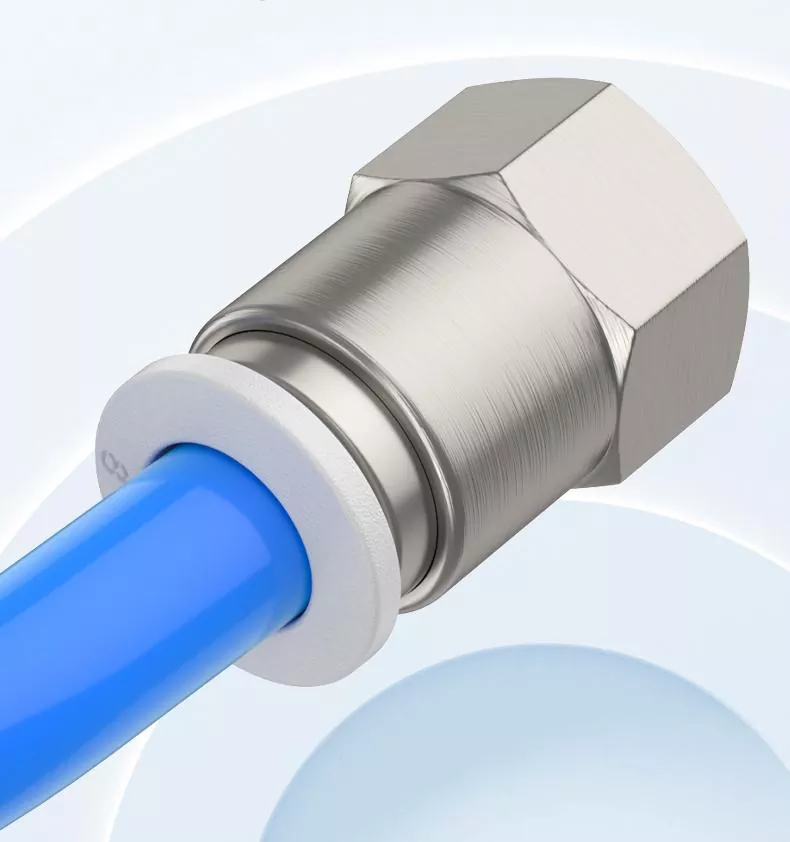

Black,White,BluePCF Female Straight Push In Tube Fitting ja PC-uloskierre suora työntöputkiliitin kuuluvat kaikki perustyyppiseen push-in-liittimeen. Mutta PCF on naaras-R-kierre suora.Sisäkierrettä käytetään ulkoisten kierrekomponenttien liittämiseen, ja putken pää on liitetty letkuun.Molemmat tukevat useita kierrestandardeja, mikä tekee letkun kiinnittämisestä ja irrottamisesta kätevää. voi olla lyhyempi ja asentaa tiiviimmin
|
Tilauskoodi |
|||
|
PCF |
8 |
-- |
01 |
|
Malli |
Putken koko (metrinen) |
|
Kierretyyppi (55° suora putken kierre) |
|
PCF-sarjan kiinnitys |
4:4 mm |
|
01:G1/8 |
|
|
6:6 mm |
|
02:G1/4 |
|
|
8:8 mm |
|
03:G3/8 |
|
|
10:10 mm |
|
04:G1/2 |
|
|
12:12 mm |
|
|
|
|
14:14 mm |
|
|
|
|
16:16 mm |
|
|
|
Neste |
Ilma/vesi (ehdollinen)/tyhjiö |
|
Käyttöpaine |
0-1,0 Mpa |
|
Tyhjiöpaine |
-100 Kpa (10 Torr) |
|
Käyttölämpötila |
-10-60 ℃ |
|
Materiaali |
NYLON (PA), polyuretaani (PU) |
|
Tuumaputken kiinnitys |
Metrinen putkiliitos |

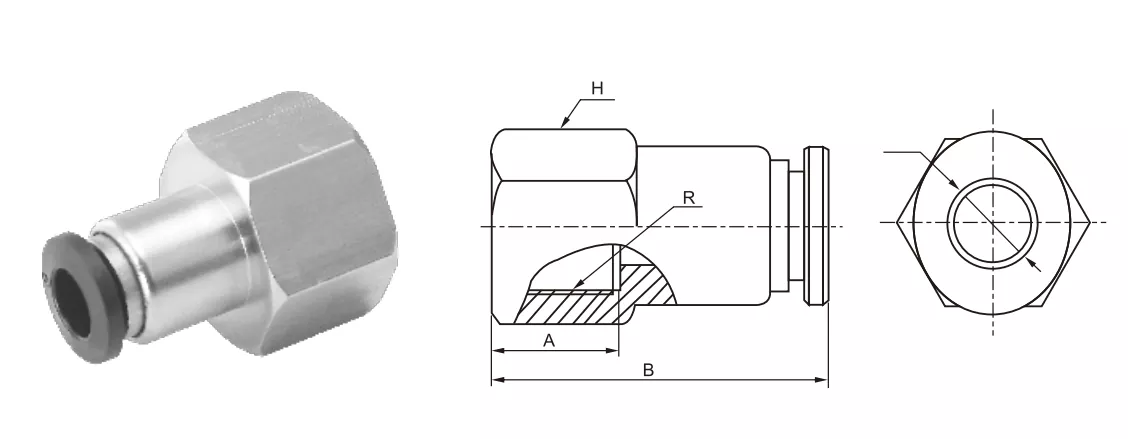

φD |
R |
A |
B |
H |
|
PCF5/32-M5 |
PCF4-M5 |
4 |
M5 |
6.5 |
24.4 |
10 |
|
PCF5/32-01 |
PCF4-01 |
4 |
R1/8 |
9 |
26.6 |
10 |
|
PCF5/32-02 |
PCF4-02 |
4 |
R1/4 |
11 |
28.8 |
15 |
|
PCF1/4-M5 |
PCF6-M5 |
6 |
M5 |
6.5 |
24 |
12 |
|
PCF1/4-01 |
PCF6-01 |
6 |
R1/8 |
9 |
28 |
12 |
|
PCF1/4-02 |
PCF6-02 |
6 |
R1/4 |
11 |
30 |
15 |
|
PCF1/4-03 |
PCF6-03 |
6 |
R3/8 |
12 |
30.5 |
19 |
|
PCF1/4-04 |
PCF6-04 |
6 |
R1/2 |
12.5 |
31.5 |
24 |
|
PCF5/16-01 |
PCF8-01 |
8 |
R1/8 |
9 |
28.5 |
14 |
|
PCF5/16-02 |
PCF8-02 |
8 |
R1/4 |
11 |
30.5 |
15 |
|
PCF5/16-03 |
PCF8-03 |
8 |
R3/8 |
12 |
31 |
19 |
|
PCF5/16-04 |
PCF8-04 |
8 |
R1/2 |
12.5 |
32.5 |
24 |
|
PCF3/8-01 |
PCF10-01 |
10 |
R1/8 |
9 |
32.4 |
17 |
|
PCF3/8-02 |
PCF10-02 |
10 |
R1/4 |
11 |
34 |
17 |
|
PCF3/8-03 |
PCF10-03 |
10 |
R3/8 |
12 |
34 |
19 |
|
PCF3/8-04 |
PCF10-04 |
10 |
R1/2 |
12.5 |
35 |
24 |
|
PCF1/2-01 |
PCF12-01 |
12 |
R1/8 |
9 |
35 |
19 |
|
PCF1/2-02 |
PCF12-02 |
12 |
R1/4 |
11 |
35 |
19 |
|
PCF1/2-03 |
PCF12-03 |
12 |
R3/8 |
12 |
35 |
19 |
|
PCF1/2-04 |
PCF12-04 |
12 |
R1/2 |
12.5 |
36.5 |
24 |
|
|
PCF16-03 |
16 |
R3/8 |
16.5 |
46.4 |
24 |
|
|
PCF16-04 |
16 |
R1/2 |
18 |
48.4 |
32 |
|
|
PC |
PCF |
|
Tyyppi |
Push-in-liitin |
|
|
Lankatyypin tuki |
BSPT / NPT / Metric |
|
|
Kierre |
Uros |
Naaras |
|
Asennus |
Ruuvaa sisään kierrereiät tai sylinterin ja muiden laitteiden päät |
Ruuvaa ulkokierteiseen sylinteriin tai niveleen |
|
Sovellus |
Yleisin yleismalli, mieluiten, varustettu sisäkierteillä |
Käytetään liittämiseen ulkopuolisten kierreliittimien kanssa tai tilanteissa, joissa tilaa tarvitaan |
|
Asennettu sylinteriin tai venttiilin runkoon (sylinterissä on sisäkierteet), kierteitetty pää liitetään laitteeseen ja letku asetetaan sisään käyttöä varten. |
Liitä ohjausventtiilin tai solenoidiventtiilin ilmanpoistoaukko (ulkokierteellä) ja kiinnitä laite sisäkierteellä ja aseta letku toiseen päähän |
|
|
Vaatii vahvempaa lukituslujuutta tai korkeampia tiivistysvaatimuksia, käytetään usein yhdessä kierretiivisteen tai O-renkaan kanssa |
Rajallisen tilan vuoksi liittämiseen voidaan käyttää vain sisäkierteitä. Voi lyhentää liitoksen kokonaispituutta |
|
Mihin pneumaattisiin sovelluksiin PCF Female Straight Push In -putkiliitos sopii?
Sen on oltava ulkoinen kierreliitos, joka vaatii paljon tilaa
Mihin minun tulee kiinnittää huomiota PCF-liitintä käytettäessä?
Käyttöpaine ei saa ylittää 1,0 MPa
