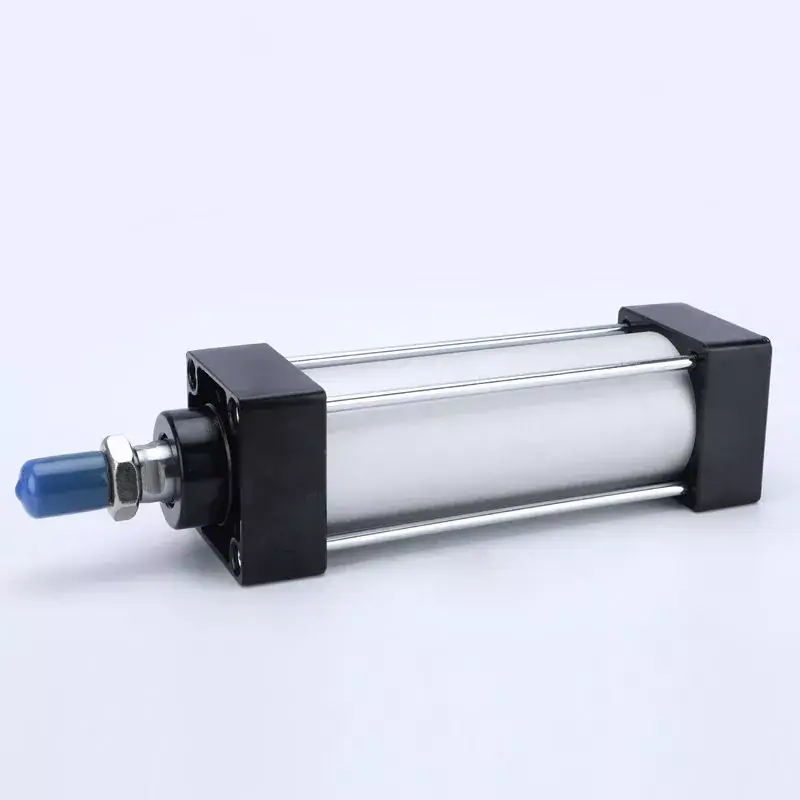

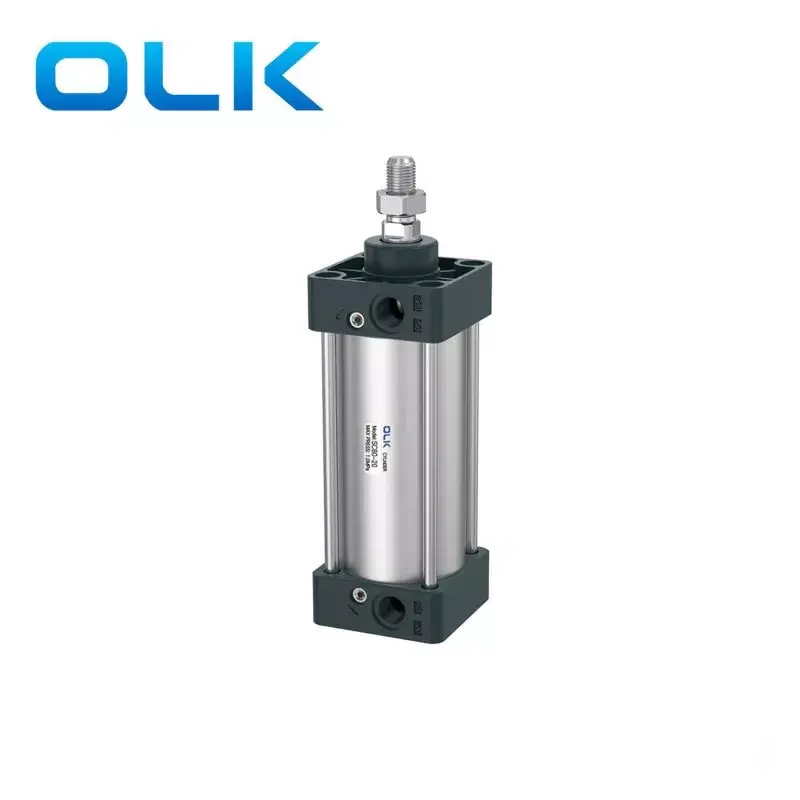

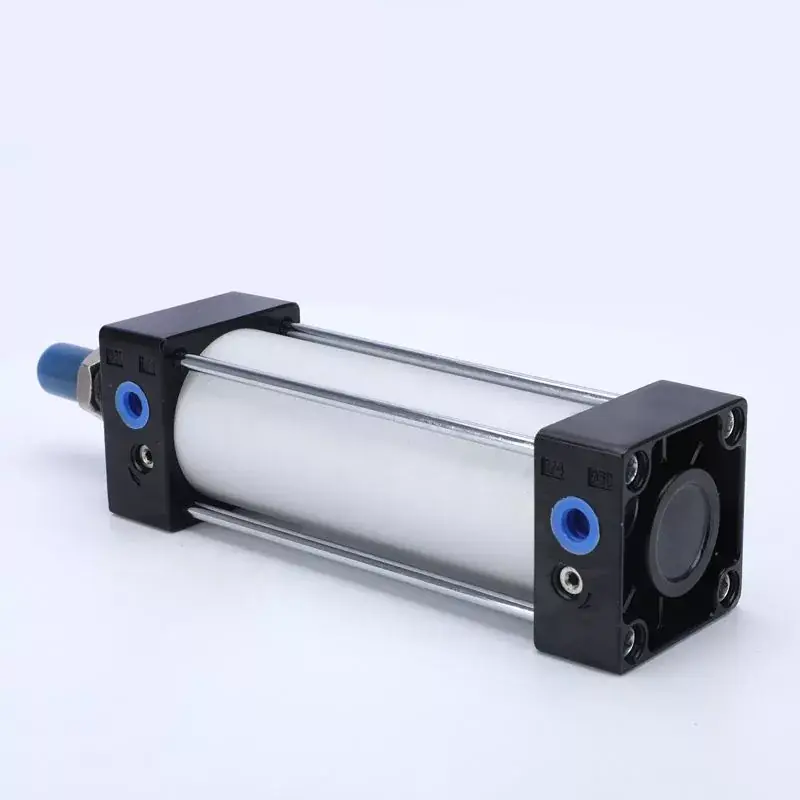

SC-sarjan vakiosylinteri

Model:SC 80X80

Tervetuloa SC-sarjan vakiosylintereiden tukkumyyntiin meiltä, jokaiseen asiakkaiden pyyntöön vastataan 24 tunnin sisällä. Ouleikai (OLK) on ammattimainen valmistaja, haluamme tarjota sinulle SC-sarjan sylintereitä ja tarjoamme sinulle parhaan myynnin jälkeisen palvelun ja oikea-aikaisen toimituksen.

Brand:
OLK
Bore size:
32, 40, 50, 63, 80, 100, 125, 160, 200, 250 mm
Stroke:
25mm - 1000mm
Action:
Kaksoisnäyttelijänä
Cushion:
Säädettävä ilmatyyny
Working Pressure:
0,1–1,0 Mpa (14–145 psi)

Lähetä kysely

Tuotteen Kuvaus

OLK on kiinalainen valmistaja ja toimittaja, joka valmistaa pääasiassa SC-sarjan vakiosylinteriä monen vuoden kokemuksella. Toivottavasti rakentaa liikesuhdetta kanssasi. SC-sarjan vakiopaineilmasylinterit on valmistettu kevyistä materiaaleista, kuten alumiiniseoksesta, mikä vähentää painoa, mikä auttaa parantamaan laitteiden toiminnan tehokkuutta. Niille on ominaista kompakti muotoilu ja pieni koko, mikä mahdollistaa asennuksen rajallisiin tiloihin ja soveltuu tilanteisiin, joissa tilaa on rajoitetusti. ISO 15552 -standardin sylintereihin verrattuna saman halkaisijan omaavat SC-sarjan sylinterit ovat pituudeltaan pienempiä. Niiden tyynynsäätö on pehmeämpi.

Saatavilla olevien eri kokojen ja mallien ansiosta ne täyttävät automaatiotuotantolinjojen, pakkauskoneiden ja robottisovellusten vaatimukset, mukaan lukien toiminnot, kuten lineaarinen työntö ja pyöritys.

Kiinalaisena pneumaattisena valmistajana OLK voi suunnitella ja valmistaa eri halkaisijaltaan ja iskunpituuksilla varustettuja sylintereitä asiakkaan yksityiskohtaisten vaatimusten ja todellisten tarpeiden mukaan. Lisäksi ne voidaan varustaa sylinterikomponenteilla, kuten CA, CB, laipoilla ja liittimillä. SC-sarjan vakiopaineilmasylinteri tarjoaa kilpailukykyisen hinnoittelun ja tarjoaa asiakkaille korkeamman kustannustehokkuuden.

OULEIKAI SC -sarjan vakiosylinteri, jossa on käytetty alumiiniseosmateriaalia Tuotteen ominaisuudet

SC-sarjan vakiosylinterin ominaisuudet:

1. Yrityksemme standardi pneumaattinen sylinteri.

2. Männän tiivisteessä on erityinen kaksipuolinen tiivisterakenne, pienikokoinen ja öljyn varastointitoiminto.

3. Se on sauvatyyppinen sylinteri, jonka etu- ja takakannet on yhdistetty alumiiniputkisylinterin runkoon pilareiden avulla, mikä varmistaa hyvän luotettavuuden.

4. Verrattuna standardin IS015552 sylintereihin, SC-sarjan sylintereillä on pienempi pituus samalla sylinterin halkaisijalla.

5. Sylinterin iskunvaimennuksen tasainen säätö.

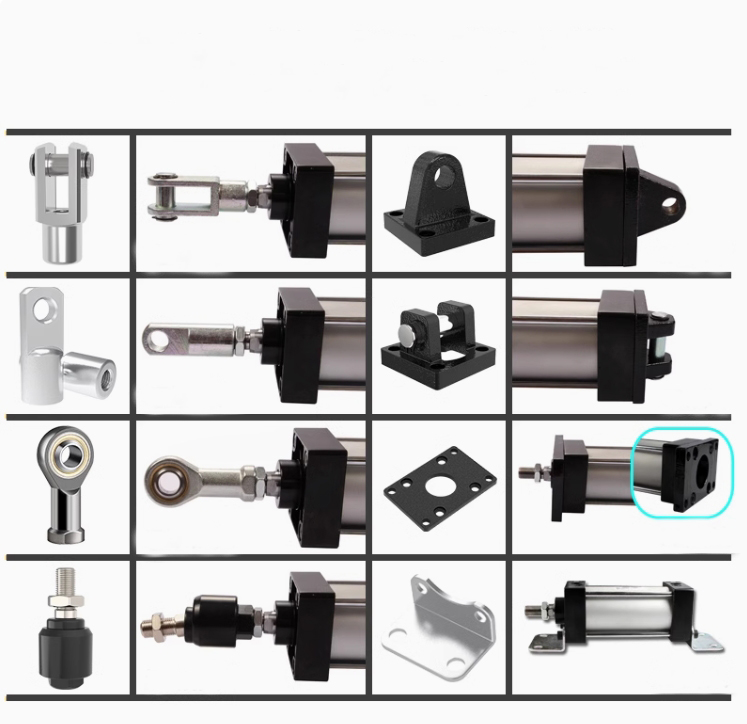

6. Asiakkaiden valittavissa on erilaisia sylintereiden ja sylinterien kiinnitystarvikkeiden eritelmiä.

7. Korkean lämpötilan kestävät tiivistemateriaalit valitaan varmistamaan, että sylinteri toimii normaalisti jopa 150 °C:n lämpötilassa.

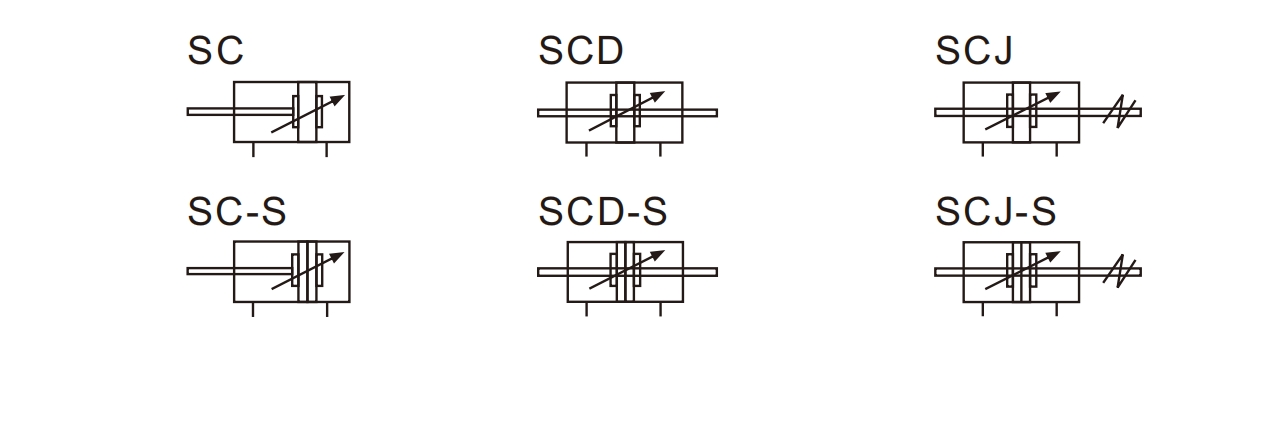

SC-sarjan vakiosylinterin symboli:

tilauskoodi
SC	50	-	50	-	20	-	S
Malli	BORE		Aivohalvaus		Säädettävä isku		Magentti	-
SC: Vakio kaksitoiminen sylinteri					10:10 mm		TYHJÄ: ilman magneettia		Sinettikoodi	ASENNUS	KIERTOTYYPPI

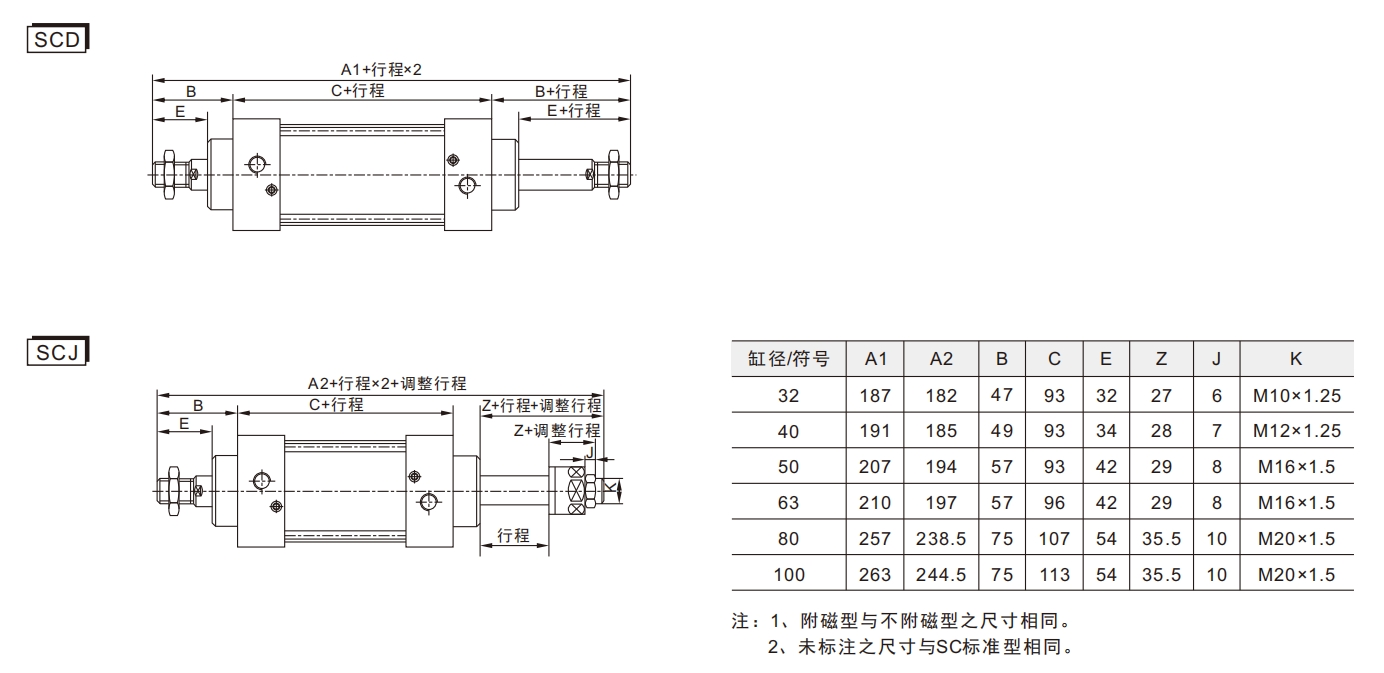

SCD: Kaksitankoinen kaksitoiminen sylinteri					20:20 mm		S: magneetilla		tyhjä: TPU	LB	TYHJÄ: PT
SCJ: Säädettävä kaksoisvarsi kaksitoiminen sylinteri					30:30 mm				N:NBR	FA	T: NPT
					40:40 mm				H:FKM/VITOM	FB	G:G
					50:50 mm					CA
					75:75 mm					CB
					100:10 mm					TC

SC-sarjan vakiosylinteriStandardiparametrit：

Reiän koko (mm)	32	40	50	63	80	100
Näyttelijätila	Kaksoisnäyttelijänä
Työväline	Puhdistettu ilma
Työpaine	0,1-1,0 MPa (14-145 Psi)
Todiste paine	1,5 Mpa (215 Psi)
Käyttölämpötila-alue	‘-20-80℃
	30-800
Puskurointitila	Säädettävä
Puskurointietäisyys (mm)	21				28	29
Portin koko	PT1/8	PT1/4		PT3/8		PT1/2

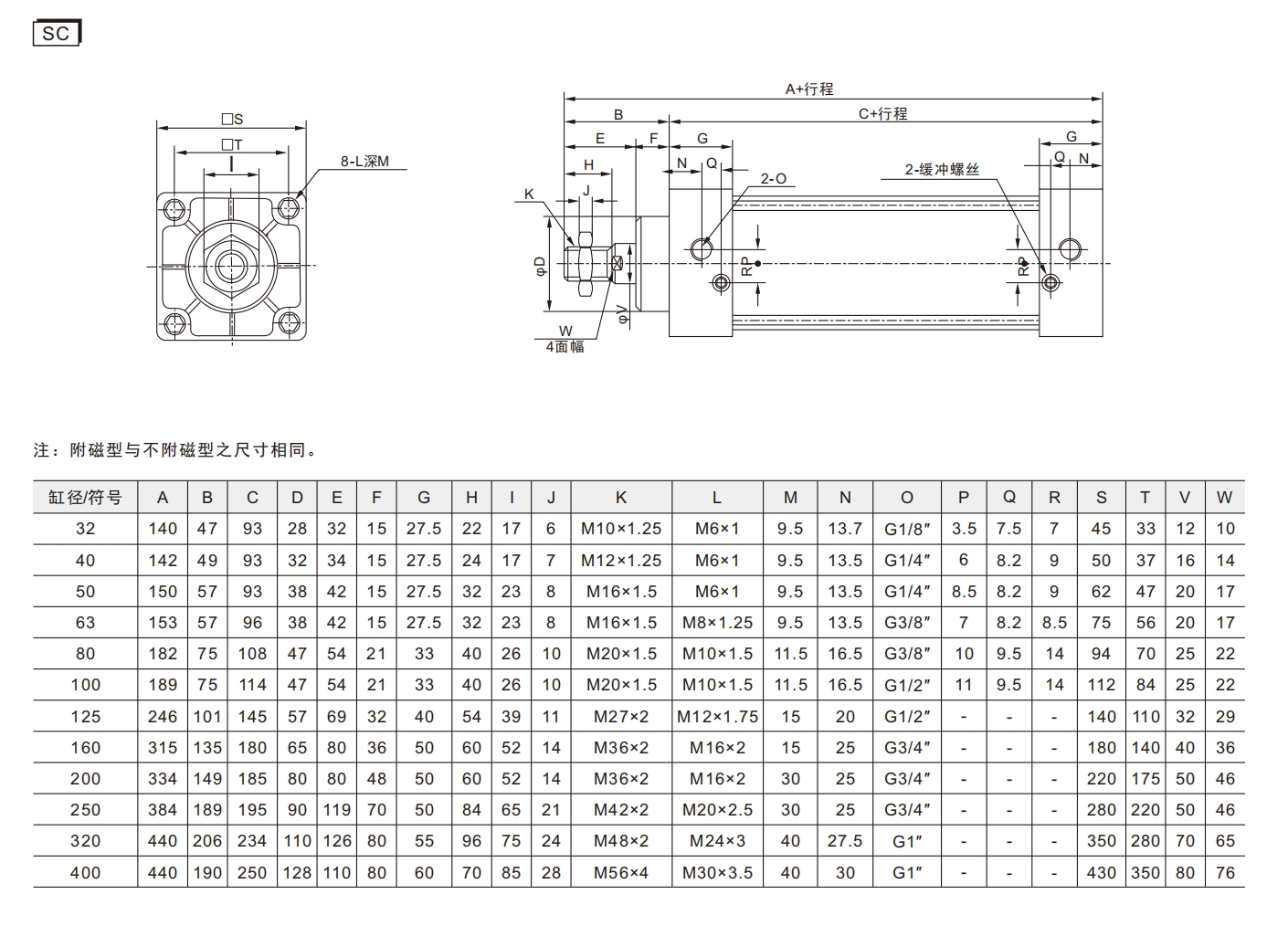

	A	B	C	D	E	F	G	H	I	J	K	L	M	N	O	P	Q	R	S	T	V	W
32	140	47	93	28	32	15	27.5	22	17	6	M10X1.25	M6X1	9.5	13.7	G1/8''	3.5	7.5	7	45	33	12	10
40	142	49	93	32	34	15	27.5	24	17	7	M12X1,25	M6X1	9.5	13.5	G1/4''	6	8.2	9	50	37	16	14
50	150	57	93	38	42	15	27.5	32	23	8	M16X1.5	M6X1	9.5	13.5	G1/4''	8.5	8.2	9	62	47	20	17
63	153	57	96	38	42	15	27.5	32	23	8	M16X1.5	M8X1.25	9.5	13.5	G3/8''	7	8.2	8.5	75	56	20	17
80	182	75	108	47	54	21	33	40	26	10	M20X1.5	M10X1.5	11.5	16.5	G3/8''	10	9.5	14	94	70	25	22
100	189	75	114	47	54	21	33	40	26	10	M20X1.5	M10X1.5	11.5	16.5	G1/2''	11	9.5	14	112	84	25	22
125	246	101	145	57	69	32	40	54	39	11	M27X2	M12X1,75	15	20	G1/2''	-	-	-	140	110	32	29
160	315	135	180	65	80	36	50	60	52	14	M36X2	M16X2	15	25	G3/4''	-	-	-	180	140	40	36
200	334	149	185	80	80	48	50	60	52	14	M36X2	M16X2	30	25	G3/4''	-	-	-	220	175	50	46
250	384	189	195	90	119	70	50	84	65	21	M42X2	M20X2.5	30	25	G3/4''	-	-	-	280	220	50	46
320	440	206	234	110	126	80	55	96	75	24	M48X2	M24X3	40	27.5	G1''	-	-	-	350	280	70	65
400	440	190	250	128	110	80	60	70	85	28	M56X4	M30X3.5	40	30	G1''	-	-	-	430	350	80	76

Tasainen laatu jokaisessa SC-sylinterissä

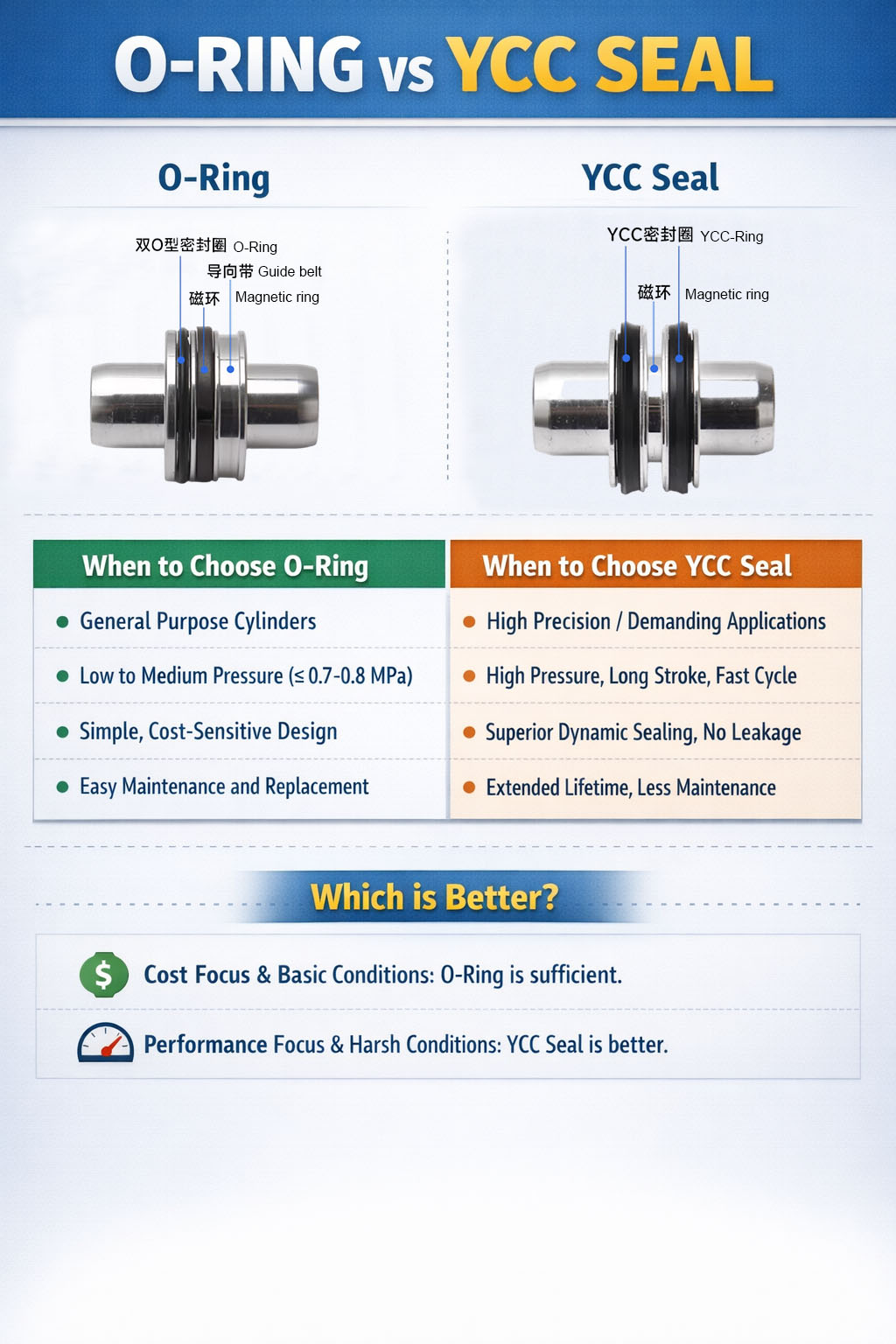

Kaikki OLK SC -sarjan vakiosylinterit valmistetaan vakiona YCC-tiivistejärjestelmillä, ei tavanomaisilla O-renkailla. Tämä on harkittu suunnitteluvalinta, jolla varmistetaan vakaa tiivistyskyky, vähäinen vuoto ja pitkä käyttöikä, erityisesti jatkuvassa ja korkeataajuisessa käytössä.

Perinteisiin O-renkaisiin verrattuna YCC-tiiviste tarjoaa paremman dynaamisen tiivistyksen ja kulutuskestävyyden, mikä mahdollistaa sylinterin luotettavan suorituskyvyn paineenvaihteluissa ja toistuvissa jaksoissa. Tämä vähentää merkittävästi varhaisia vuotoja ja pidentää huoltovälejä.

Lisäksi OLK PNEUMATIC noudattaa tiukasti vakioseinämän paksuus- ja materiaalimäärityksiä. Sylinteriputkissa tai avainkomponenteissa ei ole materiaali- tai kustannusleikkauksia. Jokainen osa on valmistettu riittävällä lujuudella varmistamaan kestävyyden ja turvallisuuden todellisissa teollisissa sovelluksissa.

OULEIKAI (OLK) SC -sylinterit valmistetaan korkealla koneistustarkkuudella ja tiukoilla toleransseilla, mikä varmistaa männän tasaisen liikkeen, vakaan ulostulovoiman ja tasaisen asennonsuorituskyvyn.

Tiivistevalinnasta materiaalin hallintaan ja tarkkuustyöstöön, jokainen SC-sylinteri on rakennettu tuottamaan luotettavaa laatua, johon asiakkaat voivat luottaa, ei vain paperilla, vaan myös pitkäaikaisessa käytössä.

UKK:

K: Mikä on ero SC-sarjan ilmasylinterissä käytetyn työpainealueen ja todistuspaineen välillä?

V: Käyttöpainealue: tällä alueella sylinteri voi käynnistyä, toimia ja ylläpitää suorituskykyään normaalisti. SC-ilmasylinterin käyttöpainealue: 0,1 MPa - 1,0 MPa (14-145 psi); Tämän alueen ylittäminen voi johtaa liikkeen viivästymiseen, tiivisteen rikkoutumiseen tai vaurioitumiseen.

Toistopaine: Se viittaa valmistajan tehdastestauksen aikana asettamaan enimmäispainerajaan, joka osoittaa korkeimman ilmanpaineen, jonka tuotteen rakenne kestää lyhyessä ajassa ilman, että se halkeaa, muodostuu tai vaurioituu pysyvästi. Ei normaalia työpainetta, käytetään vain vahvuuden tarkistamiseen;

Yleensä se on noin 1,5 kertaa työpaineen yläraja;

SC-ilmasylinterin kestävä paine: 1,5 MPa (215psi)

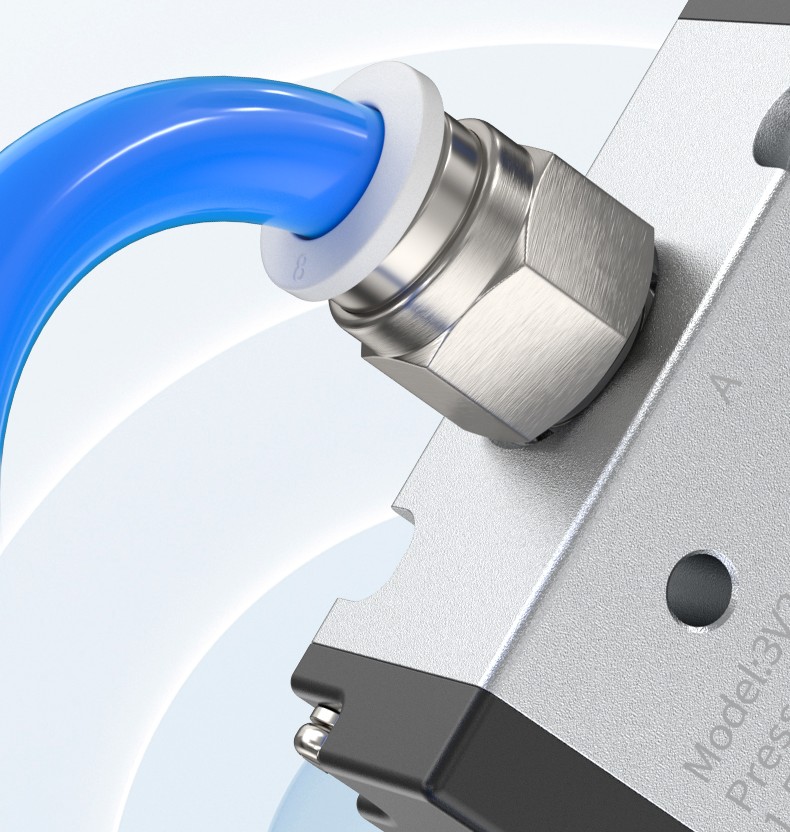

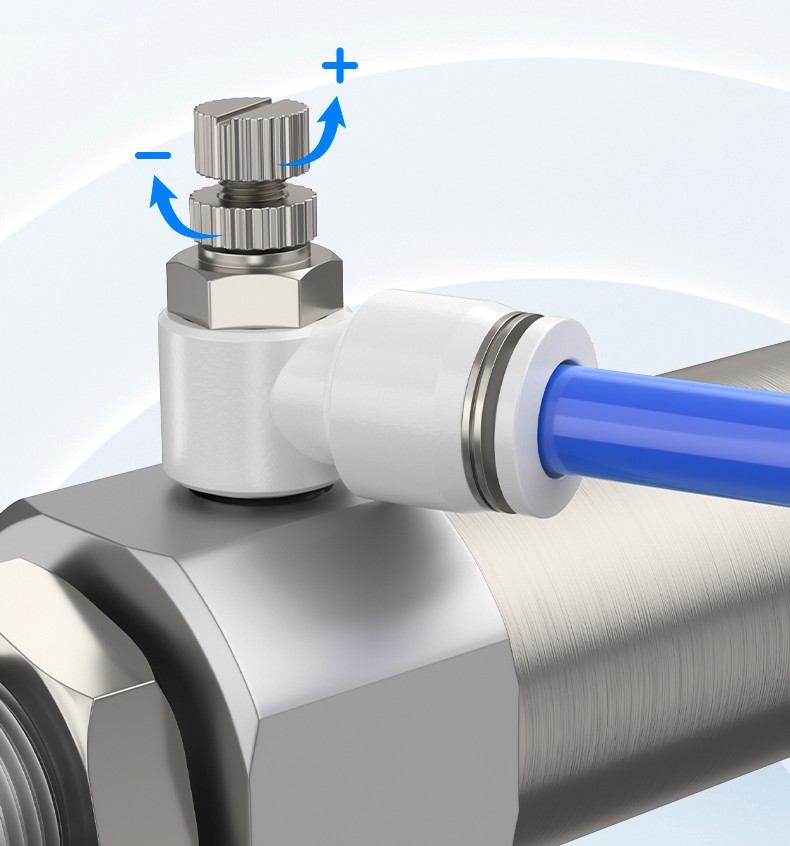

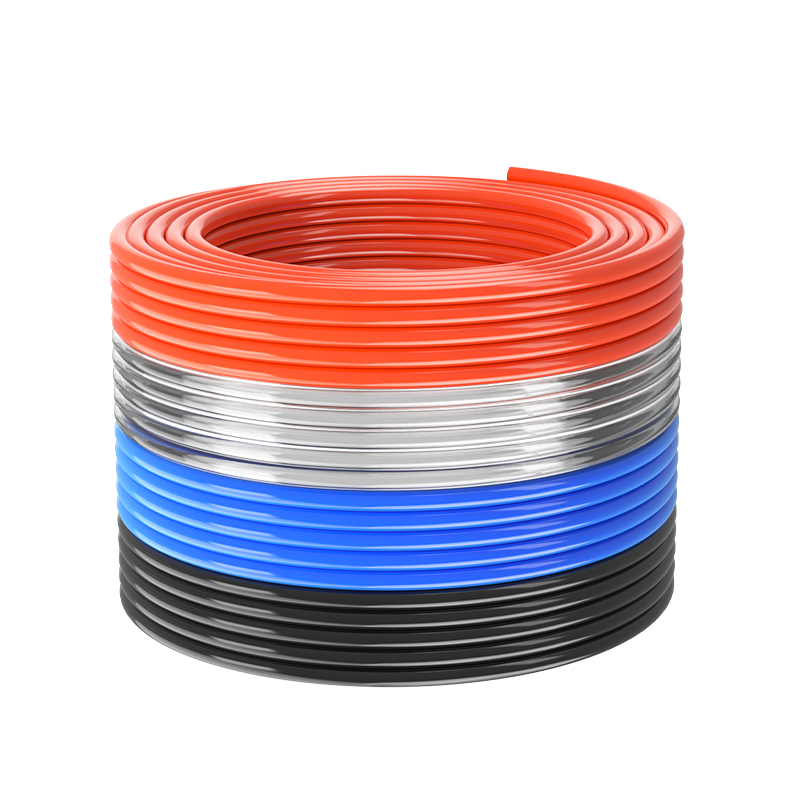

SC-sylinteri – Suositeltavat liittimet ja letkut (sovellukset)

Hot Tags: SC pneumaattinen sylinteri, standardi raidetangon sylinteri, kaksitoiminen sylinteri, ilmasylinteri 32-250mm, säädettävä pehmustussylinteri
