SI-sarjan ISO15552-standardin mukaisia pneumaattisia sylintereitä on saatavana kolmea tyyppiä: vakio kaksitoiminen, SID-kaksoistankoinen kaksitoiminen ja SIJ-kaksoistankoinen kaksitoiminen säädettävällä iskunvaimella. Ne täyttävät ISO 15552 -standardin, mikä tarkoittaa, että niiden asennusmitat ovat suurempia kuinSU pneumaattiset sylinteritsamankokoisia. Kiinteät lisävarusteet eivät ole keskenään vaihdettavissa, ja ne ovat yhteensopivia vain ISO 15552 (entinen ISO 6431) -standardien kanssa.
1.IS015552 (alkuperäinen IS06431) vakio pneumaattinen sylinteri;
2. Männän tiiviste koostuu 2 Y-muotoisesta yksisuuntaisesta tiivisterakenteesta, jolla on kompensointitoiminto, pitkä käyttöikä ja alhainen käynnistyspaine,
3. 米-muotoisella alumiiniputkella ilman sidetankoa on hyvä korroosionkestävyys;
4. Sylinterin puskurin säätö on tasainen ja tasainen:
5. Asennussylinterit ja lisävarusteet useilla eritelmillä ovat valinnaisia.

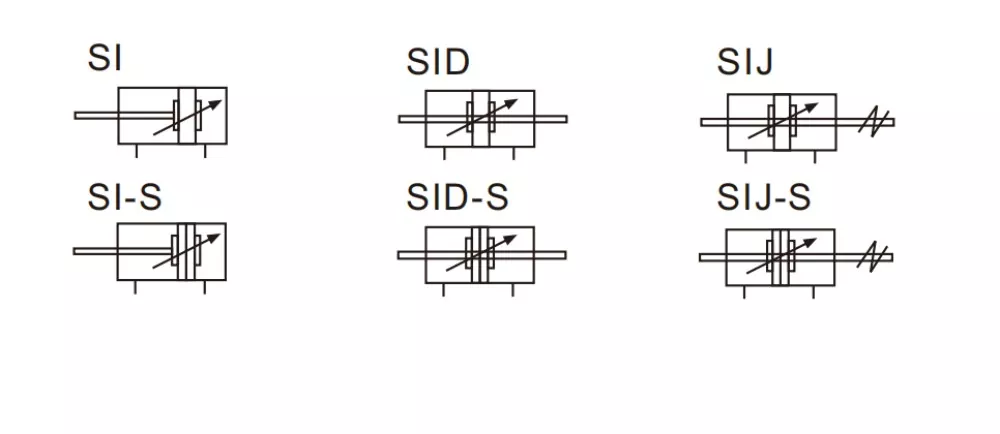

SI-sarjan ISO15552-standardin pneumaattisen sylinterin symboli:
|
Tilauskoodi |
|
|||||||||
|
JA |
160 |
|
X |
50 |
|
|
S |
|
|
|
|
SID |
160 |
|
X |
50 |
|
|
S |
|
|
|
|
SANOA |
160 |
|
X |
50 |
-- |
20 |
S |
|
|
|
|
Malli |
Poran koko |
Tangon materiaali |
|
aivohalvaus |
|
Säädettävä isku |
Magneetti |
Asennustyyppi |
Tiivistysmateriaali |
ketjun tyyppi |
|
SI: kaksitoiminen tyyppi |
|
Aihio: keskikokoinen hiiliteräs |
|
|
|
10:10 mm |
SI: kaksitoiminen tyyppi |
|
Tyhjä: TPU |
Tyhjä: PT (55°) |
|
SID: kaksoistankotyyppi |
|
V: SUS420J2 |
|
|
|
20:20 mm |
S: magneetilla |
20:20 mm |
G:G (55°) |
|
|
SIJ: säädettävä iskutyyppi |
|
B:SUS304 |
|
|
|
30:30 mm |
|
N:NBR |
T:NPT(60°) |
|
|
Reiän koko (mm) |
32 |
40 |
50 |
63 |
80 |
100 |
125 |
160 |
200 |
|
|
Näyttelijätila |
Kaksoisnäyttelijänä |
|||||||||
|
Työväline |
Näyttelijätila |
|||||||||
|
Kiinteä muoto |
JA |
FA FB CA CB CR LB TC FTC TCM1 TCM2 |
||||||||
|
SID |
FA LB TC FTC TCM1 TCM2 |
|||||||||
|
SANOA |
||||||||||
|
Työpaine |
0,1–1,0 MPa (14–145 Psi) |
|||||||||
|
Todiste paine |
1,5 Mpa (215 Psi) |
|||||||||
|
Käyttölämpötila-alue |
‘-20-80℃ |
|||||||||
|
Käytä nopeusaluetta |
30-800 |
30-500 |
||||||||
|
Puskurointitila |
Säädettävä puskuri |
|||||||||
|
Puskurointietäisyys (mm) |
27 |
30 |
36 |
40 |
50 |
|||||
|
Portin koko |
PT1/8 |
PT1/4 |
PT3/8 |
PT1/2 |
PT3/4 |
|||||
SI vs SU pneumaattiset sylinterit: keskeiset erot ja teknisten tietojen vertailu
|
Malli: |
He ovat
|
He ovat
|
|
Vakio |
SU-sarjan sylinteri : JIS / AirTac |
SI-sarjan sylinteri: ISO1552（ISO6431) |
|
Sovellettavat maat/alueet |
Käytetään enimmäkseen aasialaisissa laitteissa (erityisesti Taiwanin ja Japanin järjestelmälaitteistoissa) |
Käytetään enimmäkseen eurooppalaisissa ja amerikkalaisissa laitteissa, automaatiotuotantolinjoissa |
|
asennusmitta |
Kompakti |
Suurempi |
|
Poran koko |
32-400 |
32-200 |
|
Kiinteät tarvikkeet |
Lisävarusteet ovat yhteensopiviaSC-sarjan pneumaattinen |
ISO6431-sarja (DNC, SI, SAI, SE) Lisää tuotteiden sisäisiä linkkejä |
|
Sisäiset rakenteelliset erot (ei näy ulkopuolelta) |
Päätykannen mitat (asennusreikien paikat, sylinterinkannen koko, sylinterin hännän koko) Männänvarren kierteen pituus Sylinteriprofiilin sisäurarakenne Erot eurooppalaisten ja japanilaisten standardikiinnitysreikien välillä SU-pneumaattinen sylinteri ja SI-ilmasylinteriEi voida vaihtaa keskenään, ja lisävarusteita (CA /CB-jalkakannattimet,FA-laipat,TC-M, liitospäät) eivät ole yhteensopivia |
|
Minkä merkkiset SI-sylinterit voidaan korvata?
SI-sylinterit voivat korvata AIRTACin SI-sarjan sylinterit. Huomaa kuitenkin, että AIRTAC on lopettanut SI-sarjan. Heidän uusi korvaava mallinsa on nimeltään SAI-sarjan pneumaattinen sylinteri, jolla on sama toiminta ja samat asennusmitat.
Mitä eroja on uuden SAI-sarjan ja vanhan SI-sarjan vakioilmasylinterin välillä?
Uusissa SAI-sylintereissä on ulkoiset urat anturin asennusta varten, mikä tekee anturin kiinnittämisestä nopeaa ja kätevää.
Minkä tyyppinen sylinteri on SI?
SI on vakioilmasylinteri.
