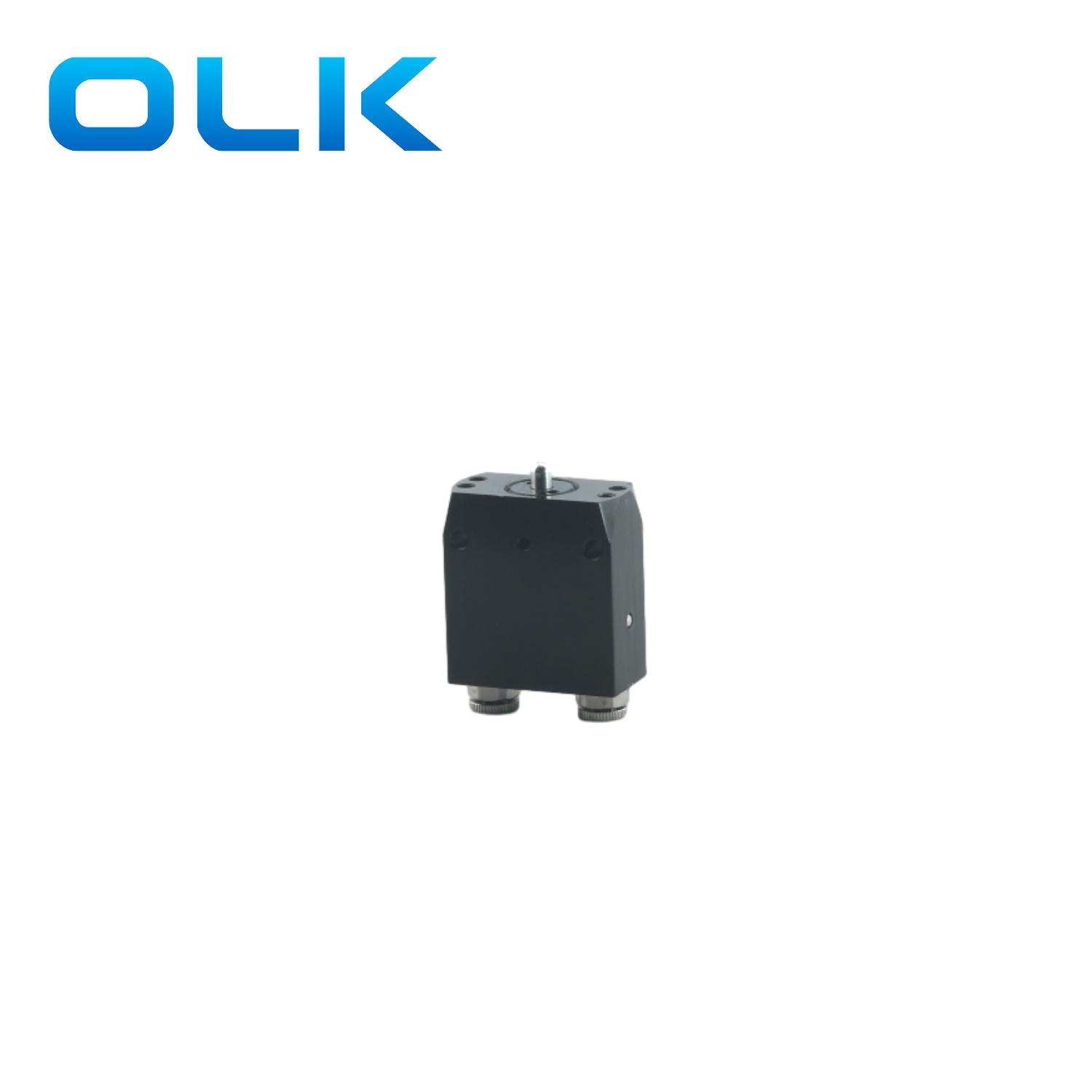

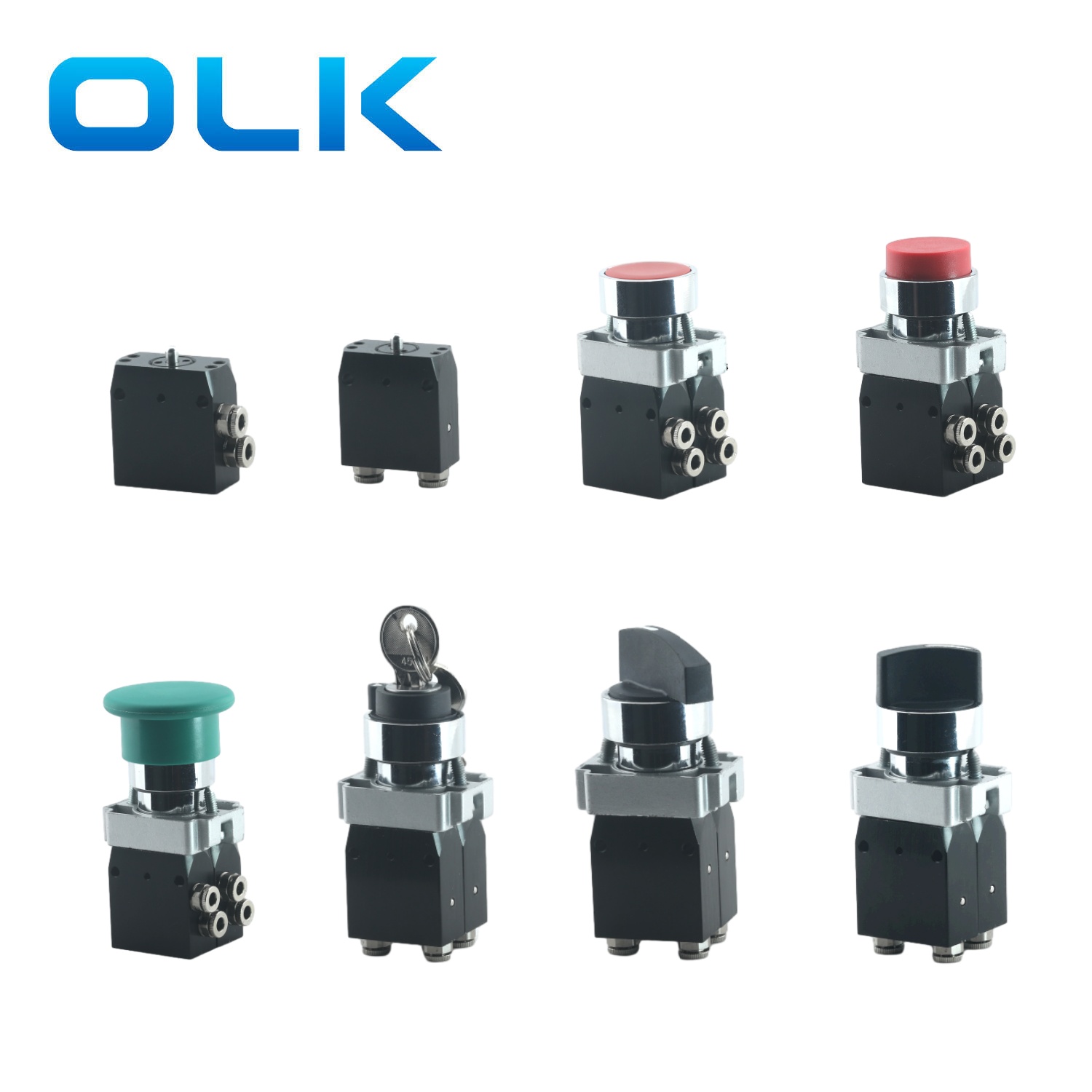

OULEIKAI (OLK) 104 -sarjan mikropainikkeen venttiili on kompakti 3/2 pneumaattinen mekaaninen venttiili, joka on suunniteltu tarkkuudella ja tehokkuudella. Sitä käytetään usein havaitsemaan, onko jotain liikkuva, kuten oven tai ikkunan avaaminen ja sulkeminen tai koneen sisällä liikkuvien osien tunnistamiseen. 3-suuntainen ja kaksisuuntainen venttiilit ovat saatavana NO- tai NC-versioissa. Sernies M104 -venttiili erilaisilla painikekytkimillä voidaan valita .Besides On kolme sijaintia voidaan valita pitkän käsivarren kytkimissä, lyhyen käsivarren kytkimissä ja avainkytkimissä. Kaksiasentoinen, kolmen asennon ylläpidetty ja kolmen aseman hetkellinen.
Sen kevyt alumiiniseosrunko varmistaa kestävyyden säilyttäen samalla tyylikkään, modernin suunnittelun.

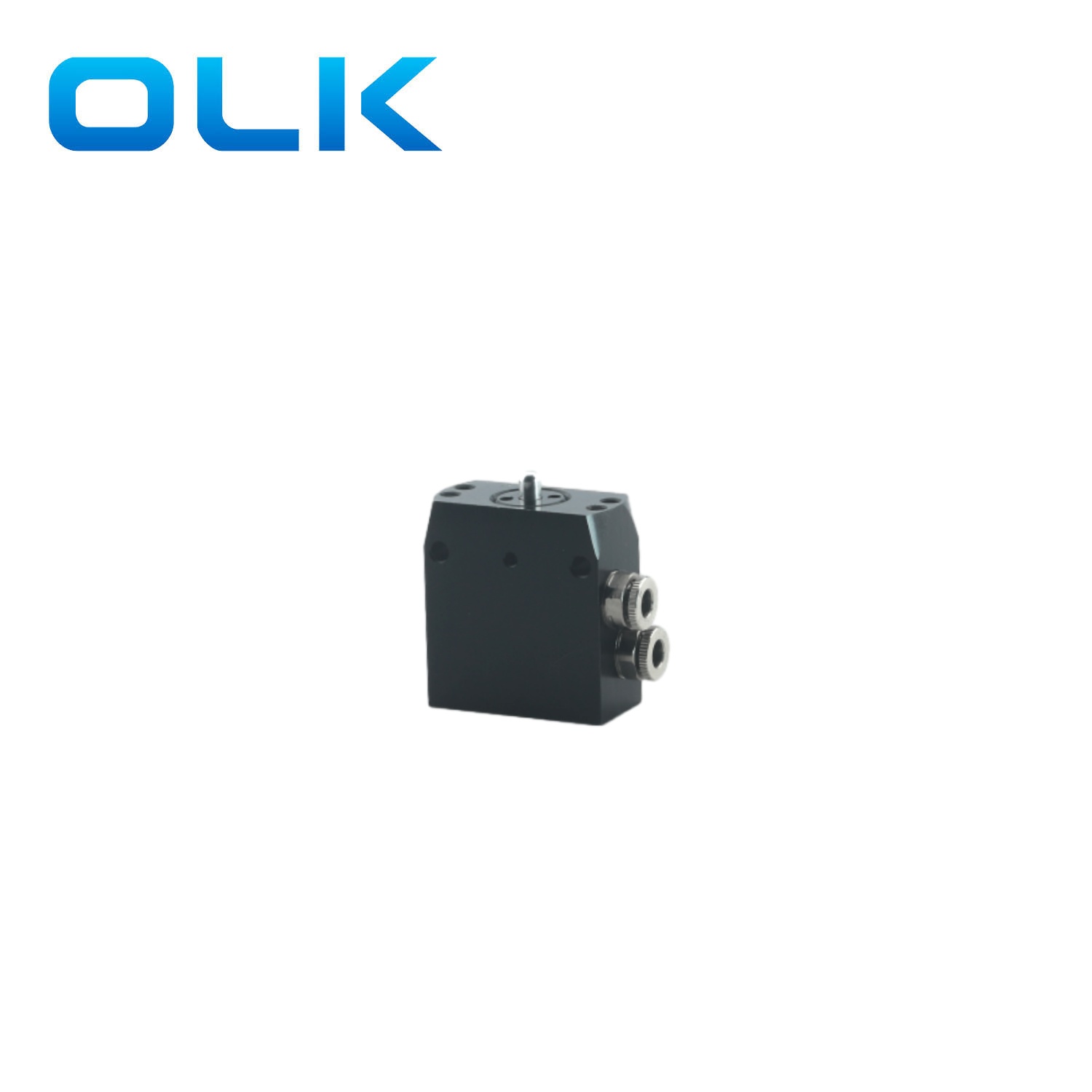

3 -tie 104 -sarjan mikropainikkeen venttiili on saatavana kahdessa kokoonpanossa: sivuportti ja pohjaportti, joka tarjoaa joustavia asennusvaihtoehtoja eri sovelluksille.
Lisää mukavuutta, sisäänrakennetut Push-to-Connect -varusteet mahdollistavat nopeat ja vaivatonta letkuyhteyttä, mikä eliminoi lisäsovittimien tai varusteiden tarpeen. Koe saumaton ja tehokas pneumaattinen ratkaisu 104 -sarjan mekaanisella venttiilillä!

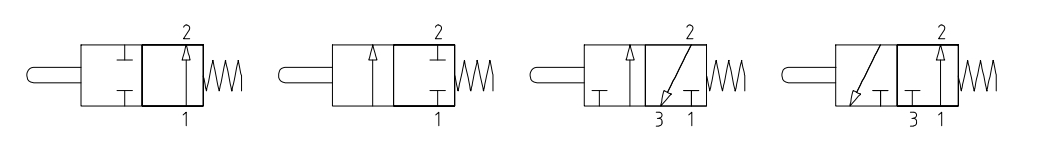

Sarjan M104 -symboli:
|
Tilauskoodi |
||||||||||
|
M104 |
_ |
22 |
_ |
622 |
_ |
1 |
_ |
P |
_ |
F |
|
MALLI: |
Porttien lukumäärä |
Toimilaitetyyppi |
Painikkeiden väri |
Porttityyppi |
Funktio |
|||||
|
104 -sarjan mikroventtiili |
22: 2 sijainti 2 -tapaa |
Tyhjä: Perustyyppi |
1: Punainen |
L: sivuportti |
Vuosi |
|||||
|
32: 2 sijainti 3 -tapaa |
623: Flat Button -tyyppi |
2: Musta |
P: Pohjaportti |
C: NC |
||||||
|
623: Conpex -painikkeen tyyppi |
3: Vihreä |
|||||||||
|
625: sienpainiketyyppi |
4: Keltainen |
|||||||||
|
627: Pitkät käsivarren kytkimet |
||||||||||
|
628: näppäinkytkintyyppi |
||||||||||
|
630: Lyhyet käsivarren kytkimet |
||||||||||
| Tilauskoodi | ||||||||
| M104 | _ | 52 | _ | 622 | _ | 1 | _ | P |
| MALLI: | Porttien lukumäärä | Toimilaitetyyppi | Painikkeiden väri | Porttityyppi | ||||
| 104 -sarjan mikroventtiili | 52: 2 Asema 5way | Tyhjä: Perustyyppi | 1: Punainen | L: sivuportti | ||||
| 622: Flat Button -tyyppi | 2: Musta | P: Pohjaportti | ||||||
| 623: Conpex -painikkeen tyyppi | 3: Vihreä | |||||||
| 625: sienpainiketyyppi | 4: Keltainen | |||||||
| 627: Pitkät käsivarren kytkimet | ||||||||
| 628: näppäinkytkintyyppi | ||||||||
| 630: Lyhyet käsivarren kytkimet | ||||||||
| Tilauskoodi | ||||||||||
| M104 | _ | 53 | _ | 33 | _ | 630 | _ | 0 | P | |
| MALLI: | Porttien lukumäärä | Tyyppi | Toimilaitetyyppi | Porttityyppi | ||||||
| 104 -sarjan mikroventtiili | 53: 3 sijainti 5 -tapaa | 32: Pakokaasukeskus | 627: Pitkät käsivarren kytkimet | 0: Kolmen aseman hetkellinen | L: sivuportti | |||||
| 33: painekeskus | 628: näppäinkytkintyyppi | 1: Kolmen aseman ylläpitämä kytkin | P: Pohjaportti | |||||||
| 630: Lyhyet käsivarren kytkimet | ||||||||||
Sarja 104 Mikro -painikeventtiilin Yleiset parametrit
|
työväline |
Ilma (suodatettu suodattimen läpi yli 40 μm) |
|
Funktio |
Ei, NC |
|
Tehokas aukko |
Φ2.5 |
|
liitin |
4 mm työnnä liitin |
|
Sataman halkaisija |
G1/8 |
|
Asemien lukumäärä |
2/2 tie tai 3/2 tapaa |
|
Vakiovirtausnopeus NL/min |
90nl/min |
|
Suurin työpaine |
10 baari |
|
Työlämpötila ° C |
'-5∼70 ℃ |
|
Rungon materiaali |
alumiiniseos |
|
M104 -venttiili - Tilaa yhteenveto painiketyypeille |
||
|

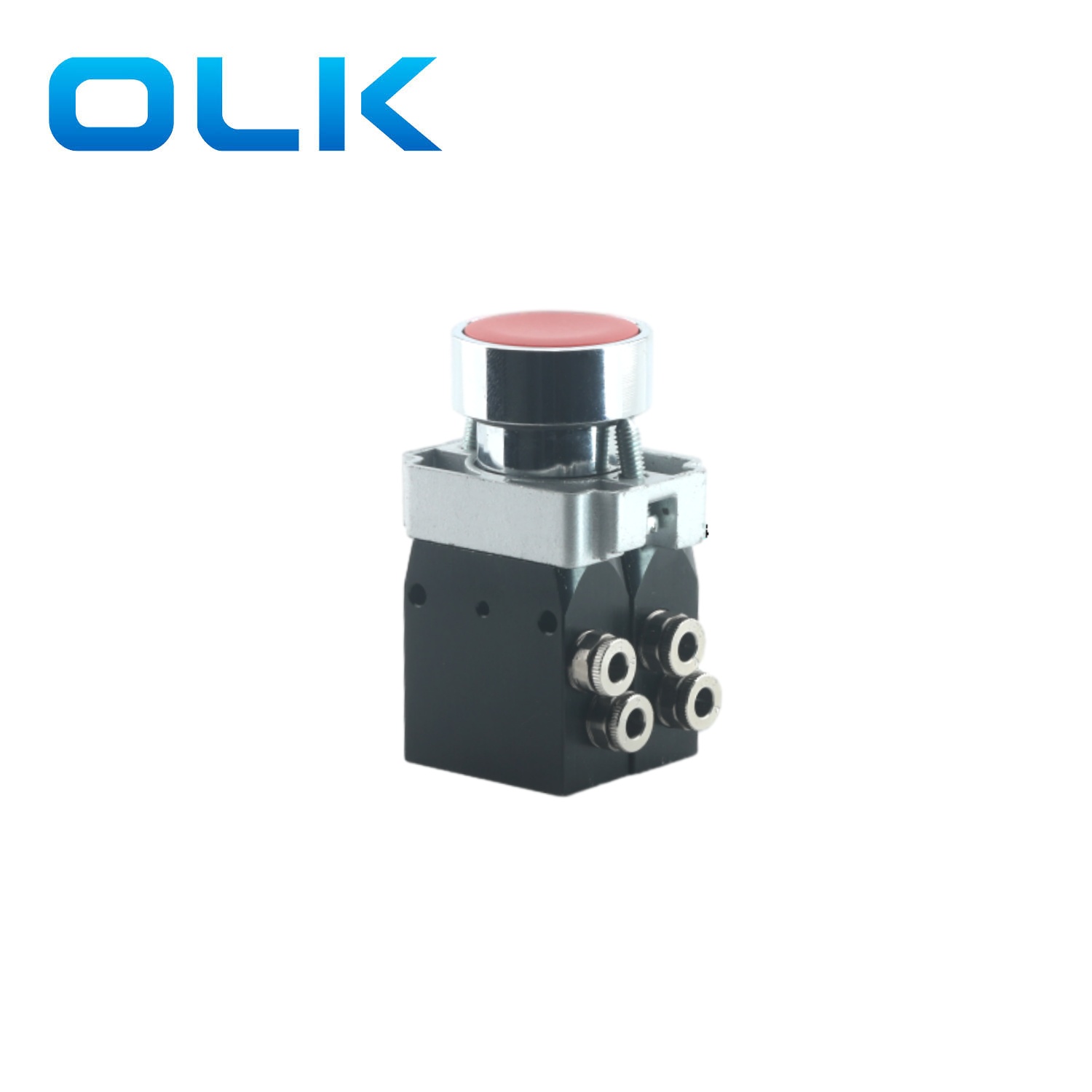

622: Flat Button -tyyppi |
M104. 622. 1 |
1: Punainen |
|
M104. 622. 2 |
2: Musta |
|
|
M104. 622. 3 |
3: Vihreä |
|
|
M104. 622. 4 |
4.Lellow |
|
|

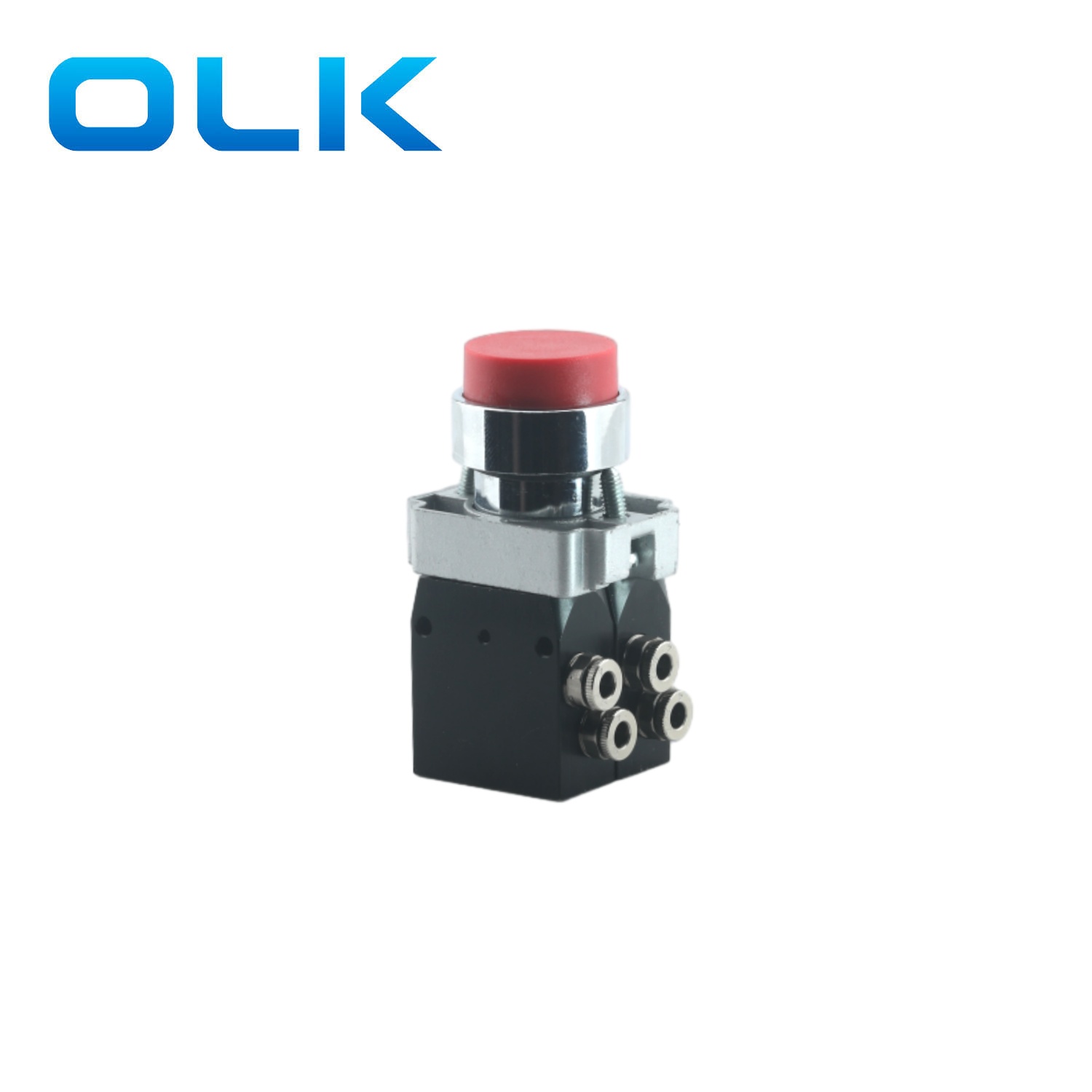

623: Conpex -painikkeen tyyppi |
M104. 623. 1 |
1: Punainen |
|
M104. 623. 2 |
2: Musta |
|
|
M104. 623. 3 |
3: Vihreä |
|
|
M104. 623. 4 |
4.Lellow |
|
|

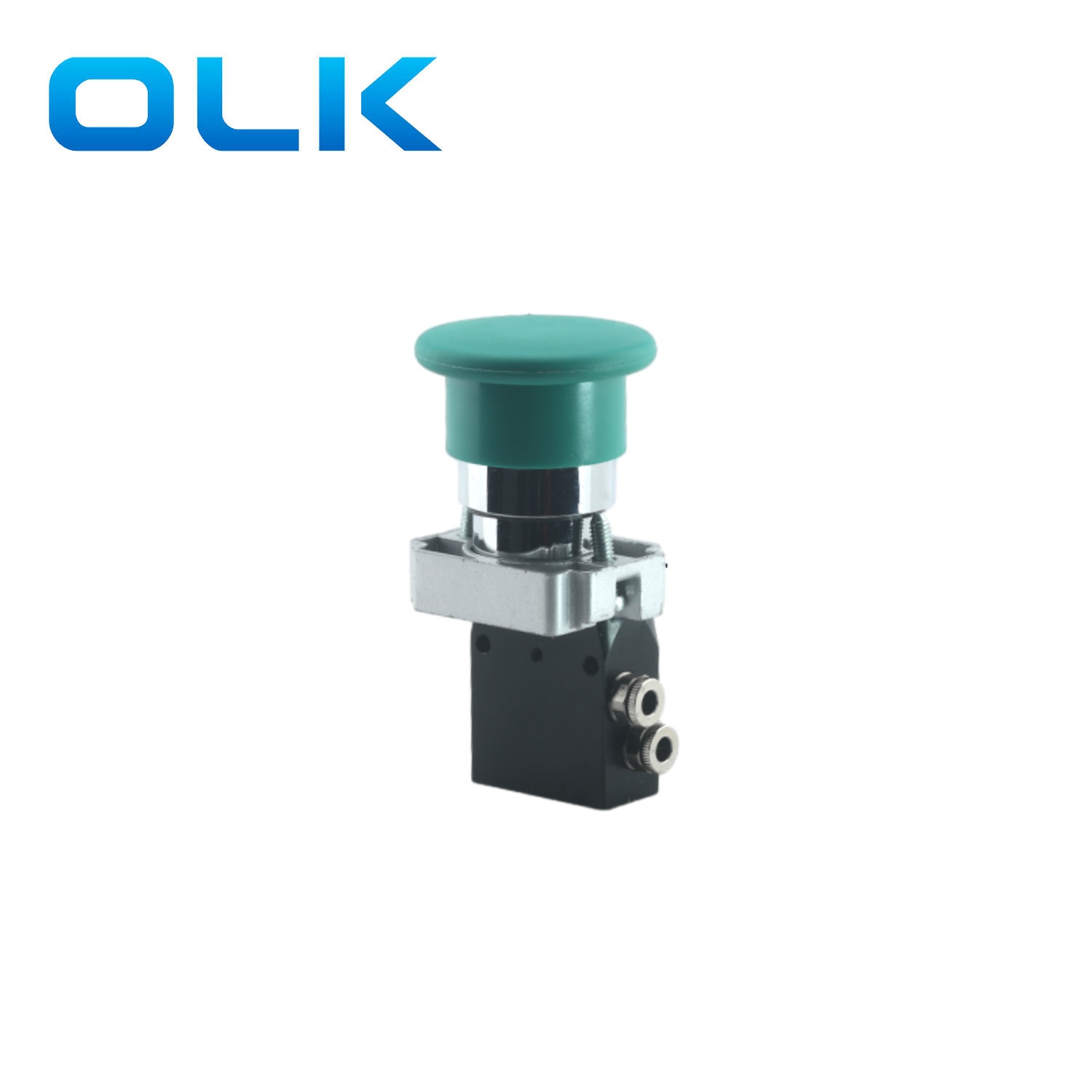

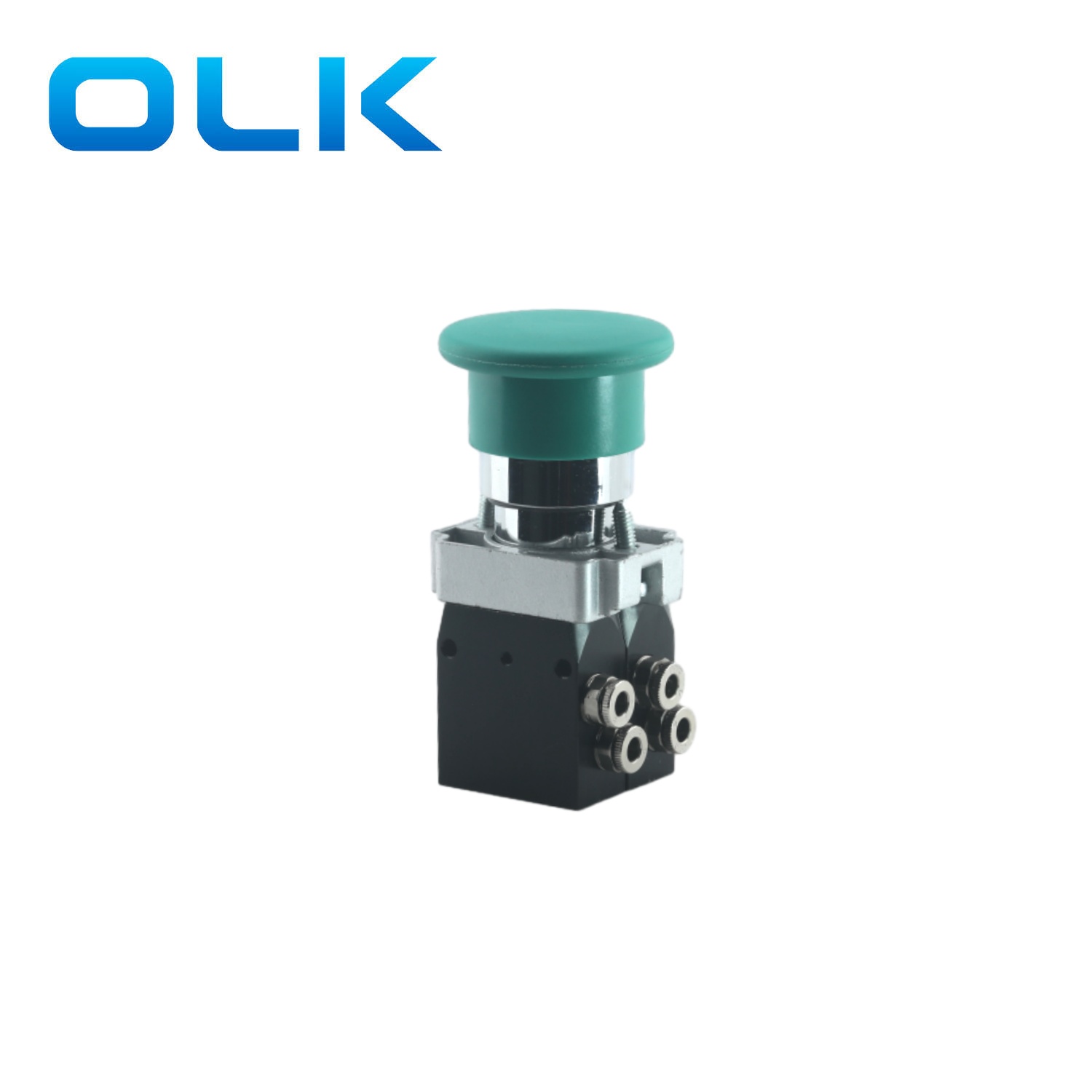

625: sienpainiketyyppi |
M104. 625 |
|
|
627: Pitkät käsivarren kytkimet |
M104. 627 |
Kaksiasentoinen kytkin |
|
M104. 627,0 |
0: Kolmen aseman hetkellinen |
|
|
M104. 627.1 |
1: Kolmen aseman ylläpitämä kytkin |
|
|

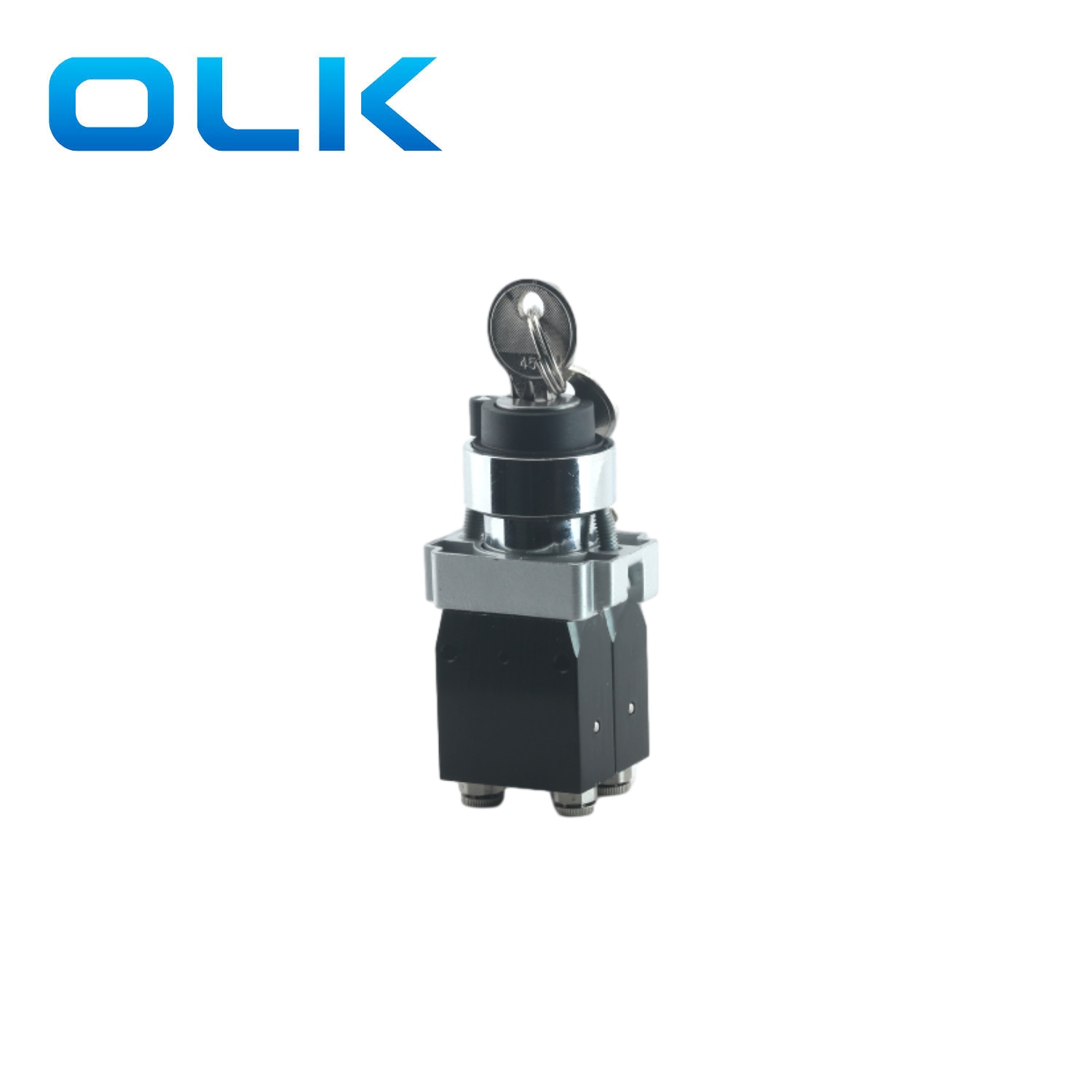

628: näppäinkytkintyyppi |
M104.628 |
Kaksiasentoinen kytkin |
|
M104.628.0 |
0: Kolmen aseman hetkellinen |
|
|
M104.628.1 |
1: Kolmen aseman ylläpitämä kytkin |
|
|

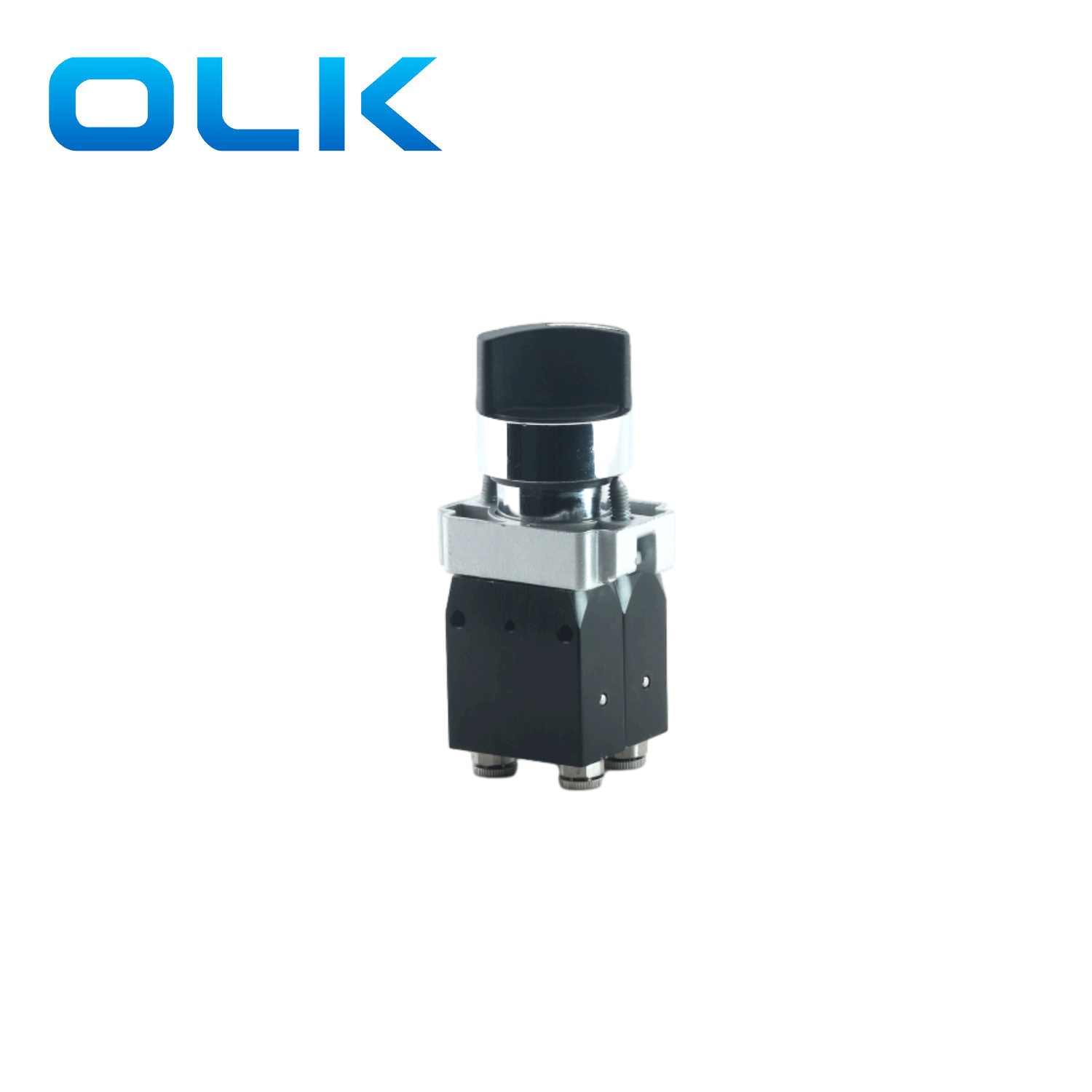

630: Lyhyet käsivarren kytkimet |
M104.630 |
Kaksiasentoinen kytkin |
|
M104.630.0 |
0: Kolmen aseman hetkellinen |
|
|
M104.630.1 |
1: Kolmen aseman ylläpitämä kytkin |
|
|
Asennuspaneeli |
M104.00 |
|
