AIRTAC TYPE M5 -sarjan 5/2-tie mekaaninen nappiventtiili, jonka on valmistanut OLK pneumaattinen yritys. M5-mekaaninen venttiili on liukuva pylväsrakenne. Poistoaukot sijaitsevat venttiilin rungossa. M5-painikeventtiili helpottaa äänenvaimentimen asentamista melun ja saastumisen vähentämiseksi .M5-sarjan mekaaninen painikeohjausventtiili 5-tie, kun taas M5-210 tarjoaa G1/8- ja G1/4-liitäntäkierteet.
symboli:
Tilauskoodi
M5
PM
210
06
R
Painikkeen tyyppi
Koodi
PORTIN KOKO
Painikkeen väri
M5:M tyyppi
B: Perustyyppi (M5B)
110:110-sarjan yksisäädin
100:06:G/18
PL: PUNAINEN
C: Pitkän kahvan tyyppi (M5C)
210:210-sarjan yksiohjain
200:06:G1/8
PP/PF/PM/HS: PUNAINEN, VIHREÄ, MUSTA
D: Lyhyen kahvan tyyppi (M5D)
200:08G1/4
R: Rullavivun tyyppi (M5R)
L: Yksisuuntainen rullaviputyyppi (M5L)
Y: Keinuvarren tyyppi (M5Y)
PM: Mushroom Head Button Type (M5PM)
PP: Korotettu pää -painiketyyppi (M5PP)
PF: litteä pääpainike (M5PF)
PL: Hätäpysäytyspainikkeen tyyppi (M5PL)
HS: Valitsintyyppi (M5HS)

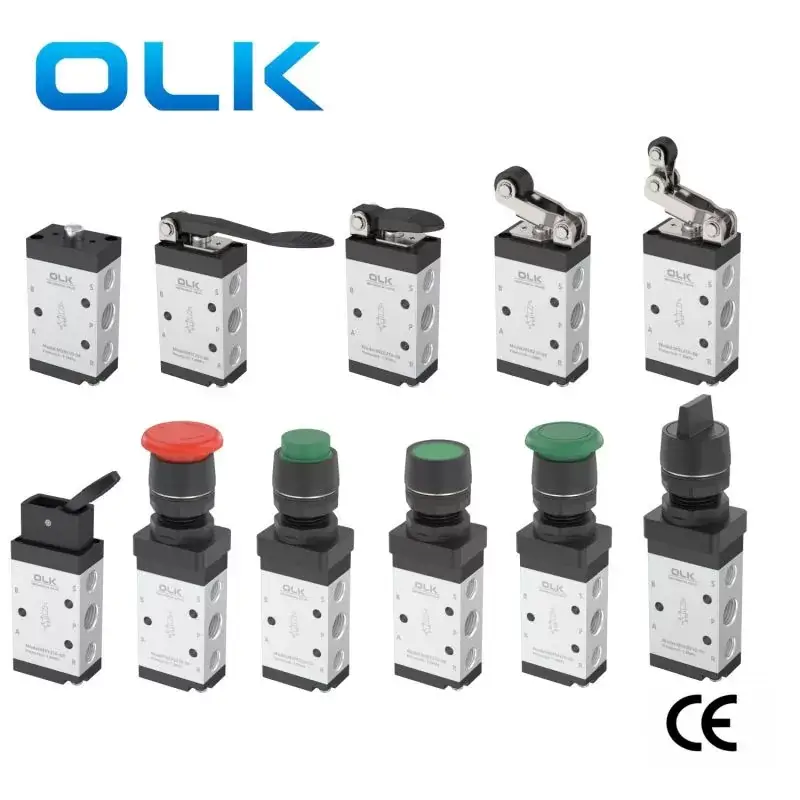

- Perustyyppi (M5B)
- Pitkän kahvan tyyppi (M5C)

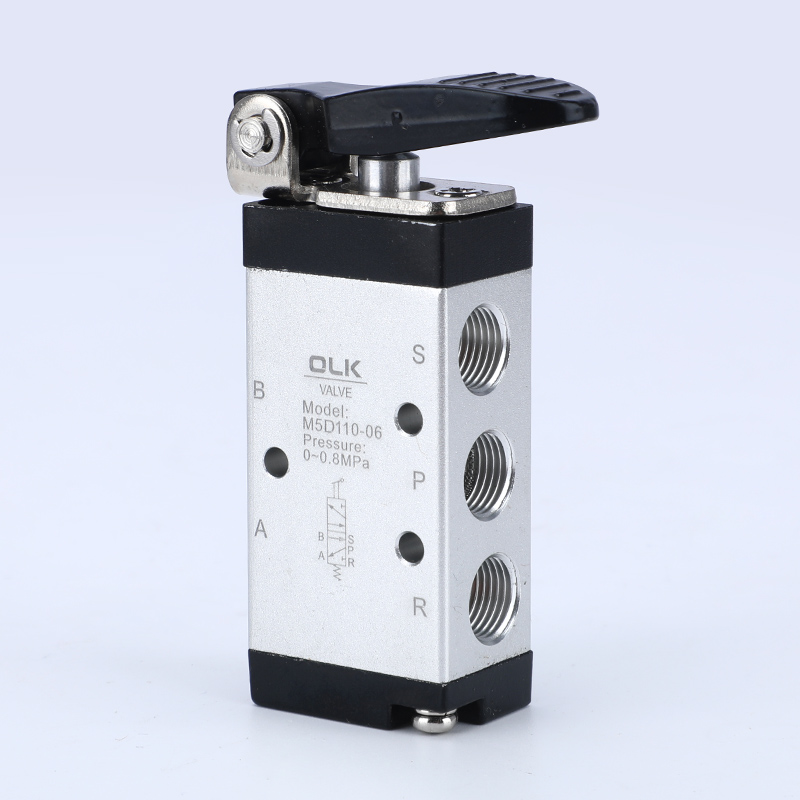

- Lyhyen kahvan tyyppi (M5D)

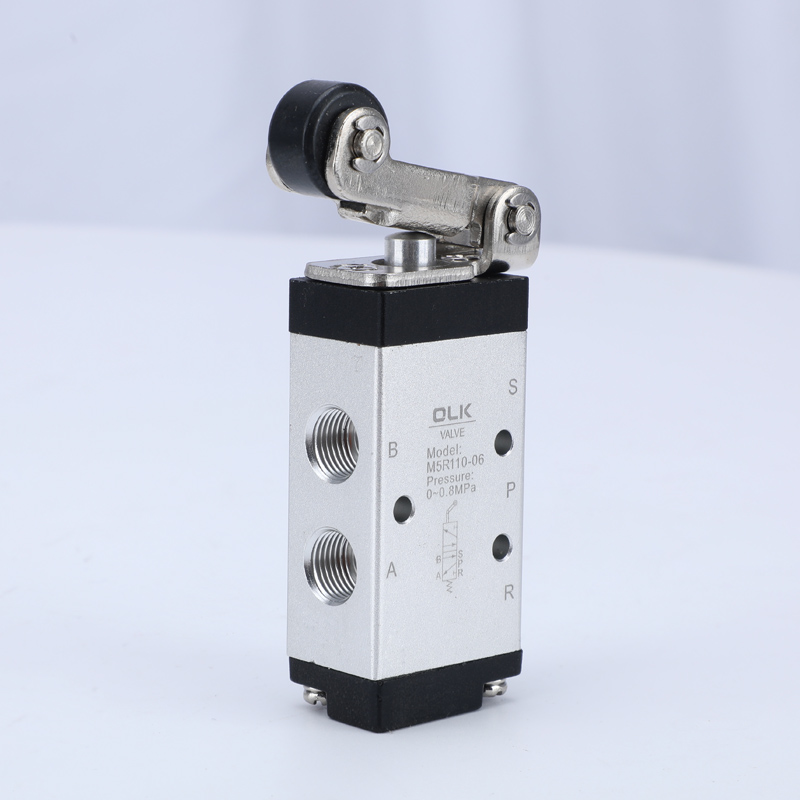

- Rullavivun tyyppi (M5R)

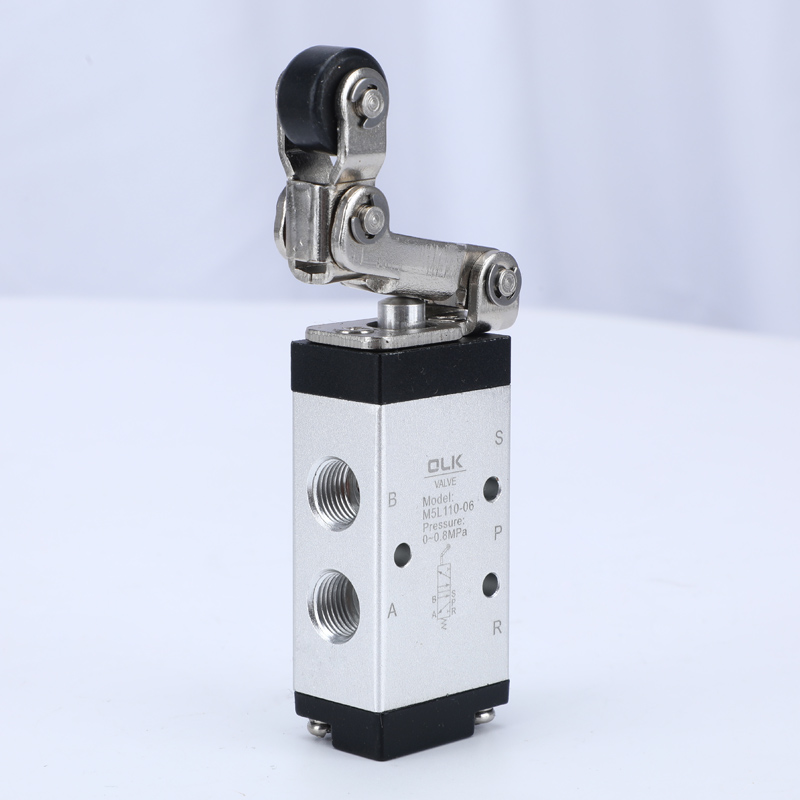

- Yksisuuntainen rullaviputyyppi (M5L)
- Keinuvarren tyyppi (M5Y)
- Sienipään painiketyyppi (M5PM)
- Korotettu pääpainiketyyppi (M5PP)
- Litteä pääpainike (M5PF)
- Hätäpysäytyspainikkeen tyyppi (M5PL)

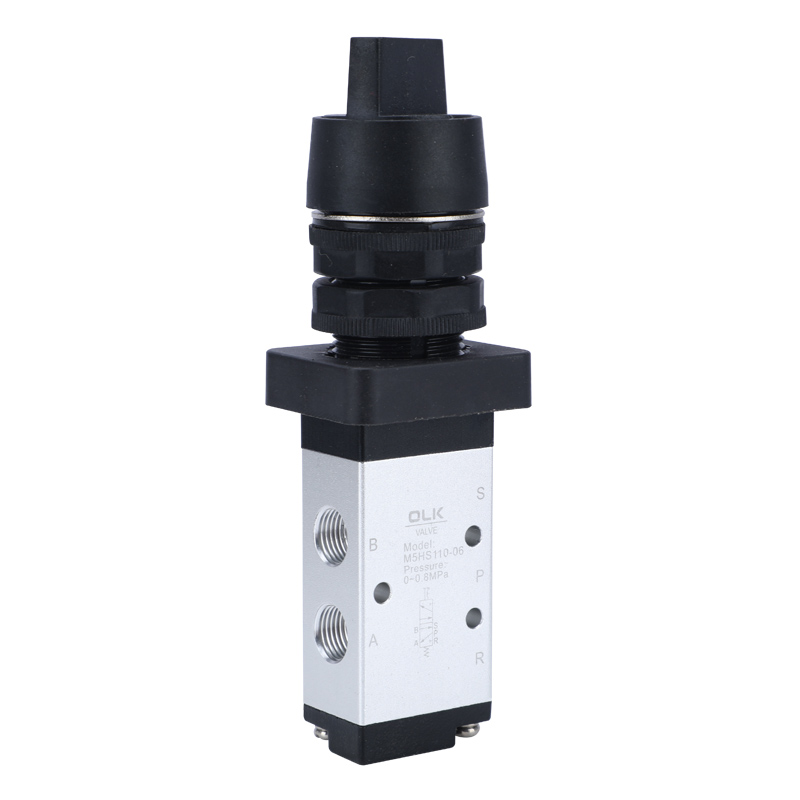

- Valitsintyyppi (M5HS)
PM-, PP- ja PF-tyypeille valittavissa on kolme painikkeen väriä: punainen, vihreä ja musta.
1. Poistoaukot sijaitsevat rungossa, mikä helpottaa äänenvaimentimien asentamista melun ja saastumisen vähentämiseksi.
2. Sarjat M5B, M5R, M5L vaativat kytkemiseen ulkoisia voimia, jotka saadaan ulkoisista mekanismeista, jotka sopivat asennontunnistukseen tai iskukytkimiin.
3. M5C-, M5D-, M5Y-, M5PF-, M5PM-, M5PP-, M5PL-, M5HS-sarjoja käytetään manuaalisesti erilaisilla rakenteellisilla ohjauspäillä, mikä helpottaa eri olosuhteissa.

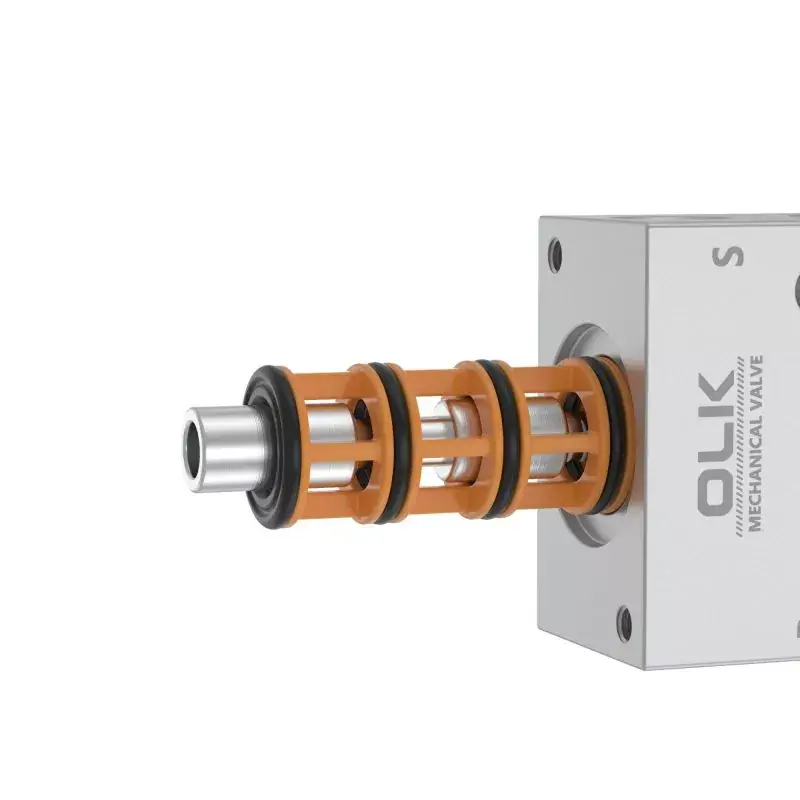

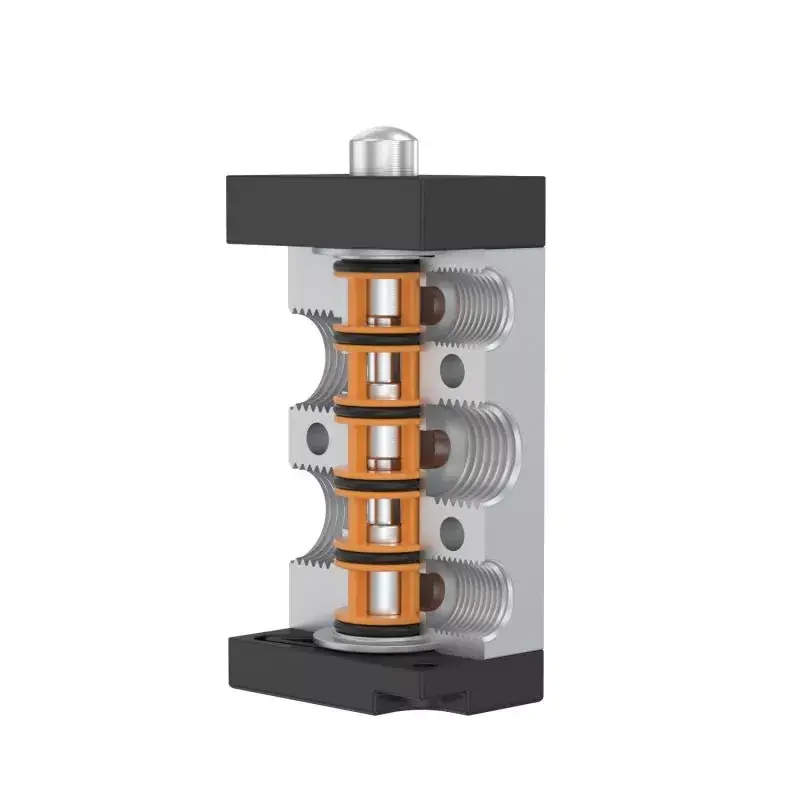

4. Liukuva pilarirakenne, ohjausvoima, johon työpaine ei vaikuta (eli ei vastapainevaikutusta), sisärengastiiviste hyvään tiivistykseen, joustava kytkentä.
5. Ei tarvetta öljyvoitelulle.
6. Useita asennuspaikkoja helpottamaan käyttöä.
7. M5C-, M5D-, M5Y-, M5R-, M5L-sarjan ohjauspäät on valmistettu metallista, mikä takaa pitkän käyttöiän sekä paremman luotettavuuden ja vakauden.
|
työväline |
Ilma (suodatettu yli 40 μm:n suodattimen läpi) |
|
Toiminta |
Ulkoinen suora näytteleminen |
|
Portin halkaisija |
05:M5,06:G1/8,08:G1/4 |
|
paikkojen määrä |
2-asento 5-suuntainen |
|
voitelu |
tarpeeton |
|
Työpainealue MPa (psi) |
0-1,0 (~145) |
|
Taattu paineenkesto |
1,5 MPa (215 psi) |
|
Käyttölämpötila °C |
-20-70 |
|
Poikkipinta-ala mm² (CV-arvo) |
05:2.5(0.14),06:8(0.45),08:12(0.67) |
|
Rungon materiaali |
alumiiniseos |
Varotoimenpiteet
1) Ohjausosa on valmistettu teknisestä muovista, ja vain manuaalinen käyttö on sallittu. Älä käytä metalliiskua venttiilin vaihtamiseen.
2) M5B-, M5C-, M5D-, M5PM-, M5PF- ja M5PP-sarjat nollataan automaattisesti. M5Y, M5HS ja M5PL manuaaliset venttiilit nollataan manuaalisesti. Kun M5PL on painettu aarreasentoon, kiertonuppia on käännettävä nollataksesi.
3) Kiinnitä huomiota peruutusliikkeeseen. Kun jokin ulkoinen voima saa venttiilin kääntymään, peruskääntöisku ei saa ylittää ohjausiskutaulukossa määritettyä peruutusiskualuetta, muuten se vahingoittaa venttiilin runkoa.
4) M5L-yksisuuntainen rullaventtiili voi vaihtaa vain yhteen suuntaan (lyönti oikealta vasemmalle). Virheellinen törmäys toiseen suuntaan (kaartuu vasemmalta oikealle).
5) Ohjauspääyhdistelmä voidaan tilata erikseen.
