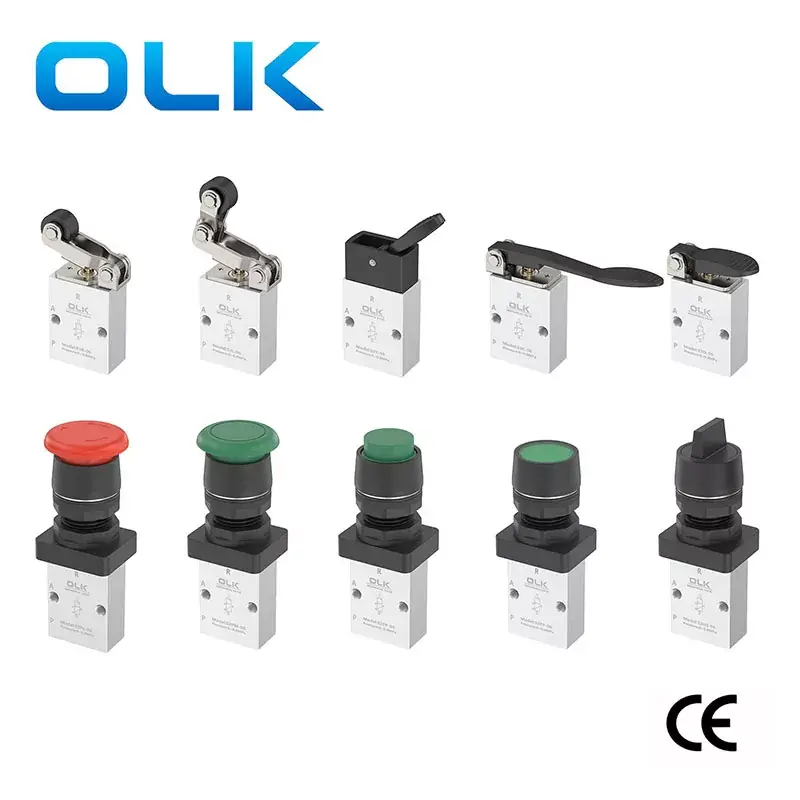

Voit olla varma, että ostat S3-sarjan mekaanisen painikkeen ohjausventtiilin 3 tietä tehtaaltamme. Tarjoamme sinulle parhaan myynnin jälkeisen palvelun ja oikea-aikaisen toimituksen.Ouleikai (OLK) valmistaa kompakti- ja ulkoisesti ohjattavan suoran vaikutuksen 3-suuntaisen 2-assosioituneen S3-sarjan mekaanisen venttiilin. Siinä on joustava kytkentä ja se voidaan asentaa useisiin asentoihin. Asennus on erittäin kätevää eikä vaadi öljyvoitelua. Ohjauspäät ovat saatavana sekä metalli- että muovimateriaaleina, ja metallimateriaali (S3C, S3D, S3Y, S3R, S3L) tarjoaa pidemmän ja luotettavamman elinajan. Mekaanisen venttiilin ohjauspään yhdistelmät voidaan tilata erikseen Ouleikai -tehtaasta Kiinassa
OULEIKAI SUORITUSKIIVISTYS3 SARJA Mekaaninen painikkeen ohjausventtiili 3 -suuntainen tuoteominaisuudet
SYMBOLI:
| Tilauskoodi |
|||
| S3 | PM | 06 | R |
| SARJA | KOODI | Satamakoko | Painikkeiden väri |
| S3 Series 2 Positon 3 Way | B: Perustyyppi (M5B) |
100: 06: G1/8 | PL: punainen |
|
|

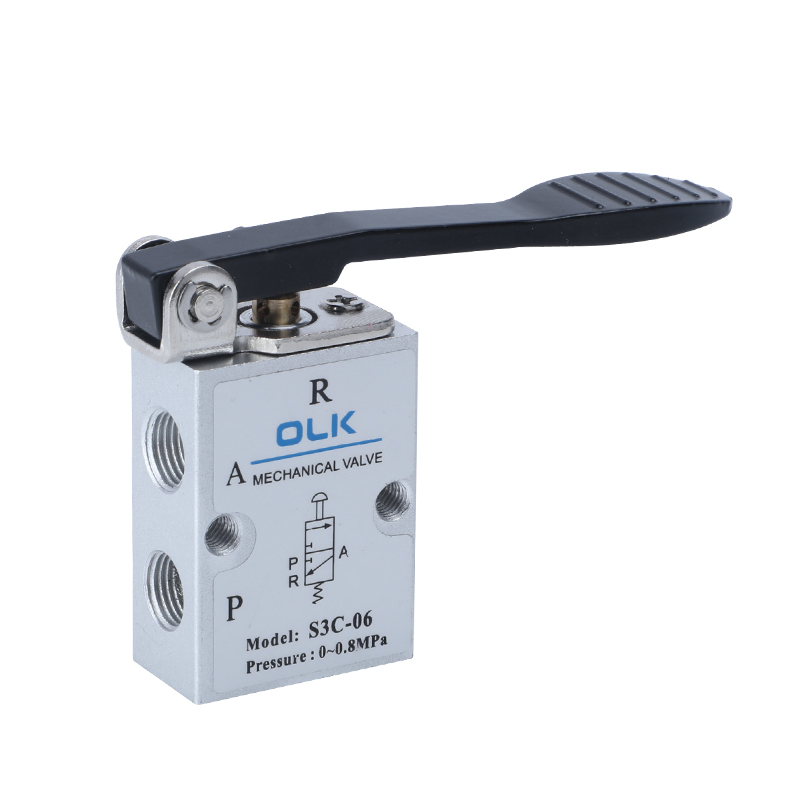

C: Pitkä kahvatyyppi (M5C) |
200: 06: G1/8 | Pp/pf/pm/hs: punainen, vihreä, musta |
|
|
D: Lyhyt kahvatyyppi (M5D) |
200: 08: G1/4 |
|
|
|
Y: Rokkarivarsityyppi (M5Y) |
|
|
|
|
R: rullavivun tyyppi (M5R) |
|
|
|
|
L: Yksisuuntainen rullavivun tyyppi (M5L) |
|
|
|
|
PL: Hätäpysäytyspainiketyyppi (M5PL) |
|
|
|
|
PP: Korotettu pään painiketyyppi (M5PP) |
|
|
|
|
PF: Flat Head -painiketyyppi (M5PF) |
|
|
|
|
PM: Sienen pään painiketyyppi (M5PM) |
|
|
|
|
HS: Valintatyyppi (M5HS) |
|
|
1. S3B, S3R, S3L, S3V -sarja vaatii ulkoisten mekanismien tarjoamia ulkoisia voimia kytkentämekanismeihin, jotka sopivat sijainnin havaitsemiseen tai iskun kytkimiin.
14. S3PF, S3PM, S3PP, S3PL, S3Y, S3HS, S3C, S3D -sarja käytetään manuaalisesti, ja ne sisältävät erilaisia ohjauspäiden rakenteellisia muotoja käytettäväksi käytettäväksi eri olosuhteissa.
3. Globe -venttiilirakenne, jolla on erinomainen tiivistys, joustava kytkentä ja öljyvoitelua.
4. Helppo asennus useilla kiinnitysasennoilla.
5. S3C: n, S3D: n, S3Y, S3R, S3L -sarjan ohjauspäät on valmistettu metallimateriaalista, varmistaen pitkän elinajan ja suuremman luotettavuuden.
|
työväline |
Ilma (suodatettu suodattimen läpi yli 40 μm) |
|
Toiminta |
Ulkoinen suora näyttelijä |
|
Sataman halkaisija |
05: M5,06: G1/8,08: G1/4 |
|
asemien lukumäärä |
Kaksi asemaa kolme suuntaa |
|
voitelu |
tarpeeton |
|
Työpainealue MPA (PSI) |
0∼0,8 (0 ~ 114) |
|
Taattu paineenkestävyys |
1,5MPA (215PSI) |
|
Työlämpötila ° C |
-2070 |
|
Poikkileikkauspinta-ala mm² (CV-arvo) |
05: 2,5 (0,14), 06: 8 (0,45), 08: 12 (0,67) |
|
Rungon materiaali |
alumiiniseos |
1) Ohjausosa on valmistettu tekniikan muovista ja sen sallitaan käyttää vain manuaalisesti käsin. Venttiilin vaihtamiseen on kielletty käyttää metalli iskua.
2) S3B, S3C, S3D, S3PM, S3PF, S3PP -sarjat ovat automaattisia nollauksia. S3Y, S3HS, S3PL -manuaaliset venttiilit palautetaan manuaalisesti. Kun M3PL on painettu asentoon, pyörivä nuppi on käännettävä nollataksesi.
3) Kiinnitä huomiota kytkentähalvaukseen. Kun jokin ulkoinen voima aiheuttaa venttiilin kytkemisen, peruskytkentämahdollisuus ei saa ylittää ohjaushalvauksen taulukossa määritettyä kytkentähalvausaluetta, muuten se voi vahingoittaa venttiilin runkoa.
4) S3L: n yksisuuntainen rullaventtiili voi vaihtaa vain yhteen suuntaan (oikeasta vasempaan iskuun). Vaikutus toiseen suuntaan (vasemmalta oikealle) on tehoton.
5) Ohjauspään yhdistelmät voidaan tilata erikseen.
S3 -sarjan mekaaninen venttiili - uusi Vs. Vanhan version vertailutaulukko
UKK:
Mitä tuotteita S3 -sarjan mekaaniset venttiilit voivat korvata samalla toiminnolla?
OLK: n S3 -sarjan mekaaninen venttiili voi korvata AIR: n S3 -sarjan mekaaninen venttiili.
Mikä on S3 -mekaaninen venttiilin sisäinen lanka?
M5 = M5/06 = G1/8/08 = G1/4 Kolmen tyyppinen lanka
