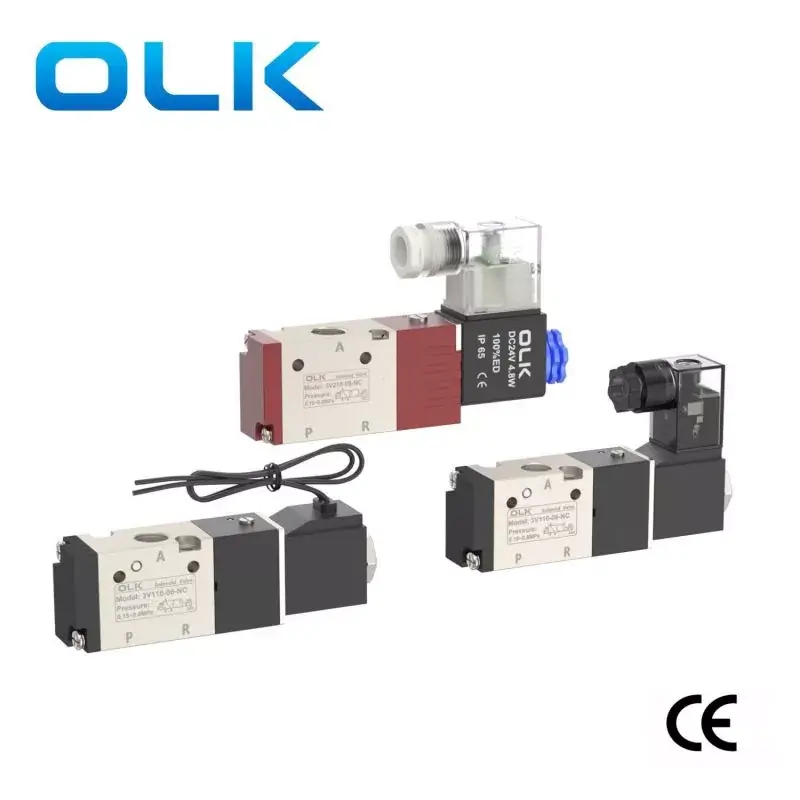

Ouleikai (OLK) 3V -sarjan solenoidiventtiili 3-tapaa, kuuluu pilottitoiminnalliseen solenoidisuuntaisen venttiilin luokkaan, joka sisältää nopean vasteenopeuden ja luotettavan toiminnan, joka soveltuu yksikäyttöisten sylinterien hallintaan. Venttiilirunko on valmistettu korroosionkestävästä, korkean lämpötilan kestävästä alumiiniseoksesta, joten se sopii käytettäväksi erilaisissa ankarissa ympäristöissä.
Sitä voidaan sovittaa teollisuusautomaatioskenaarioihin, kuten nesteen hallintaan ja muuntamiseen erilaisilla automatisoiduilla tuotantolinjoilla, pneumaattisilla laitteilla, lääkinnällisillä laitteilla jne.
SYMBOLI:
1. Suoratoimintakokoonpano, reagoiva kytkentä;
2. Vaihtoehdot ovat saatavilla normaalisti suljettuihin ja normaalisti avoimiin tyyppeihin;

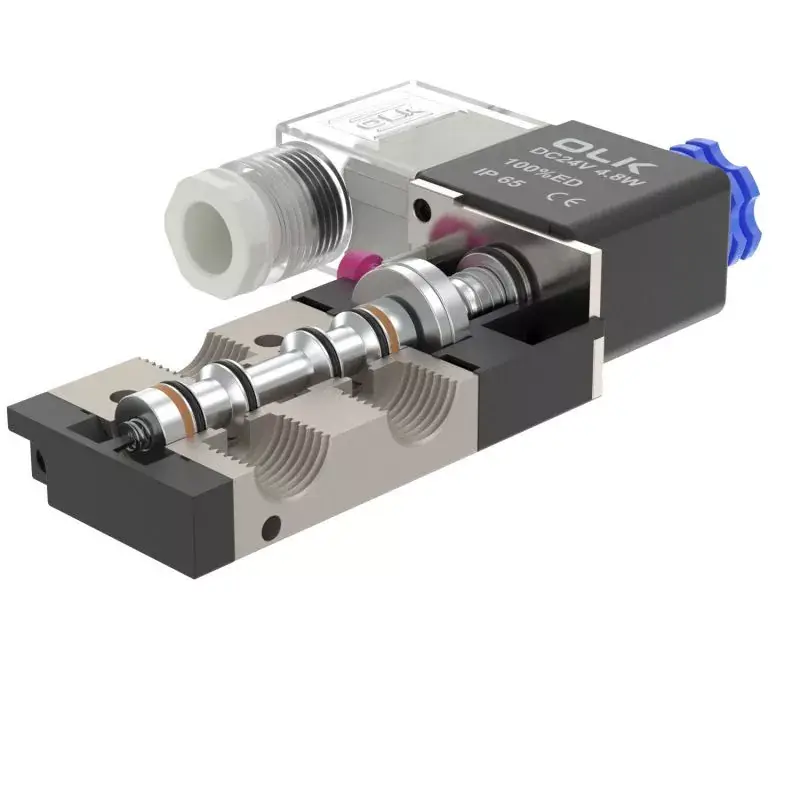

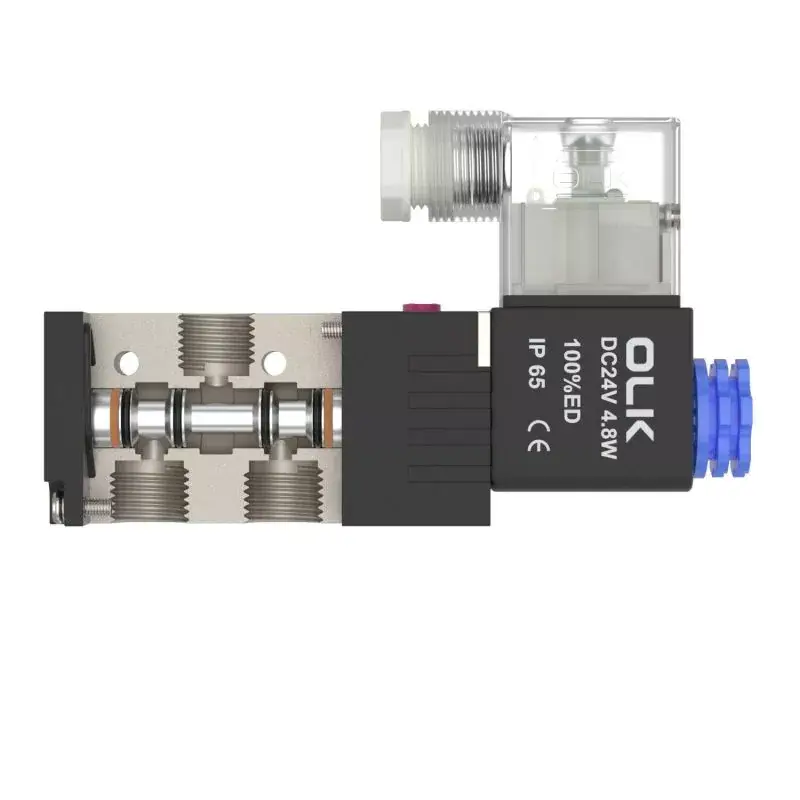

3. Koaksiaalinen sulkurakenne, erinomainen tiivistys, suuri virtausnopeus;
4. Ei tarvetta öljyvoitelua;
5. Varustettu manuaalisella laitteella helppoa asennusta ja virheenkorjausta varten;
6. Useita vakiojänniteasteita on saatavana valintaan.
|
työväline |
Ilma (suodatettu suodattimen läpi yli 40 μm) |
|
Toiminta |
Pilottityyppi |
|
asemien lukumäärä |
Kaksi asemaa kolme suuntaa |
|
voitelu |
tarpeeton |
|
Työpainealue MPA (PSI) |
0,15 ∼0,8 (21 ~ 114) |
|
Taattu paineenkestävyys |
1,5MPA (215PSI) |
|
Rungon materiaali |
alumiiniseos |
|
Vakiojännite |
AC220V, AC110V, AC24V, DC24V, DC12V |
|
Käytä jännitealuetta |
AC: ± 15 ％ DC: ± 10 ％ |
|
suojataso |
IP65 (DIN40050) |
|
lämmönkestävyysluokka |
Luokka B |
|
Yhteystyyppi |
DIN -pistorasiatyyppi, poistotyyppi |
|
Viritysaika |
0,05 sekuntia tai vähemmän |
|

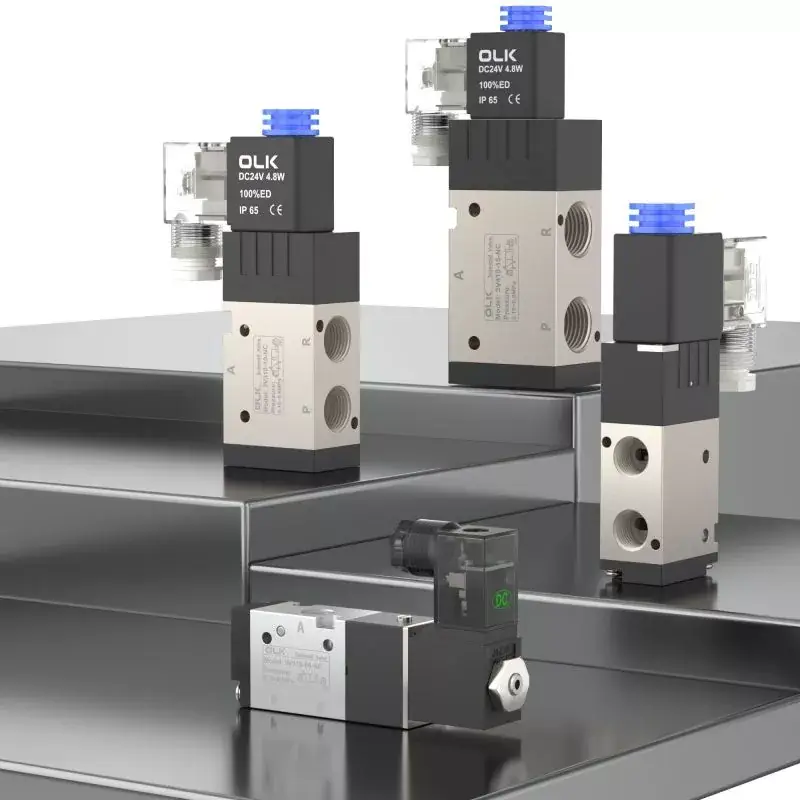

malli |
Sataman halkaisija |
Työlämpötila ° C |
Max -käyttötaajuus |
Virtauksen poikkileikkauspinta-ala mm² (CV-arvo) |
virrankulutus |
|
3V110-M5 |
M5 |
-2070 |
5 kertaa/sekunti |
5,5 (0,31) |
AC: 3VA DC: 3W |
|
3V120-M5 |
M5 |
-2070 |
5 kertaa/sekunti |
5,5 (0,31) |
AC: 3VA DC: 3W |
|
3v110-06 |
G1/8 |
-2070 |
5 kertaa/sekunti |
12,0 (0,67) |
AC: 3VA DC: 3W |
|
3v120-06 |
G1/8 |
-2070 |
5 kertaa/sekunti |
12,0 (0,67) |
AC: 3VA DC: 3W |
|
3v210-06 |
Imu = ulostulo = g1/8 |
-2070 |
5 kertaa/sekunti |
14,0 (0,78) |
AC: 6VA DC: 4,8W |
|
3v220-06 |
Imu = ulostulo = g1/8 |
-2070 |
5 kertaa/sekunti |
14,0 (0,78) |
AC: 6VA DC: 4,8W |
|
3v210-08 |
Imu = ulostulo = g1/4 |
-2070 |
5 kertaa/sekunti |
16,0 (0,89) |
AC: 6VA DC: 4,8W |
|
3v220-08 |
Imu = ulostulo = g1/4 |
-2070 |
5 kertaa/sekunti |
16,0 (0,89) |
AC: 6VA DC: 4,8W |
|
3v310-08 |
Imu = ulostulo = g1/4 |
-2070 |
5 kertaa/sekunti |
25,0 (1,39) |
AC: 6VA DC: 4,8W |
|
3v320-08 |
Imu = ulostulo = g1/4 |
-2070 |
5 kertaa/sekunti |
25,0 (1,39) |
AC: 6VA DC: 4,8W |
|
3v310-10 |
Imu = ulostulo = g3/8 |
-2070 |
5 kertaa/sekunti |
30.0 (1,67) |
AC: 6VA DC: 4,8W |
|
3V320-10 |
Imu = ulostulo = g3/8 |
-2070 |
5 kertaa/sekunti |
30.0 (1,67) |
AC: 6VA DC: 4,8W |
|
3v410-15 |
Imu = ulostulo = g1/2 |
-5∼60 |
3 kertaa/sekunti |
50,0 (2,79) |
AC: 6VA DC: 4,8W |
|
3v420-15 |
Imu = ulostulo = g1/2 |
-5∼60 |
3 kertaa/sekunti |
50,0 (2,79) |
AC: 6VA DC: 4,8W |
