Ouleikai (OLK) VP-sarjan solenoidiventtiilin 3-tie on saatavana kahdessa ohjaustyypissä: sisäinen ohjaus ja ulkoinen ohjaus. Normaalisti auki ja normaalisti suljettu toiminto voidaan vaihtaa muuttamalla pohjakannen asennussuuntaa. VP-sarja tarjoaa useita vakiojännitteitä valittavaksi.
Huom! Älä käytä määritetyn alueen ylittäviä jännitteitä turvallisuusriskien välttämiseksi. Jos venttiilissä havaitaan epänormaalia savua, vuotoa tai muita poikkeavuuksia, lopeta käyttö välittömästi, katkaise virransyöttö ja ota yhteyttä OLK:n myyntihenkilökuntaan neuvotellaksesi huoltopalvelusta.
SYMBOLI:
| Tilauskoodi |
||||||||||
| VP | 3 | 4 | 2 |
|
1 | G | B |
|
A | |
| VP-SARJA | 3:3 SARJA | Näyttelijätyyppi |
|
POILT-TILA | Jännite | Johdotusmenetelmä |
Virheenkorjaustyökalun lukitus |
PORTIN KOKO |
|
|
|
|
5:5 SARJA | NC/NO |
|
Tyhjä:sisäinen pilotti | V: AC220V | G:LINE |
|
02:PT1/4 | Tyhjä: PT | A:NC |
|
|
|
|
|
R: ulkoinen pilotti | B: DC24V | E: FROM |
|
03:PT3/8 | T: NPT | B: EI |
|
|
|
|
|
|
C: AC110V |
|
|
|
G:G |
|
|
|
|
|
|
|
E: AC24V |
|
|
|
|
|
|
|
|
|
|
|
F: DC12V |
|
|
|
|
|
Tuotteen ominaisuudet:
1. Pilottitila: Ulkoiset tai sisäiset vaihtoehdot käytettävissä.
2. Maapalloventtiilirakenne, jossa on erinomainen tiivistys, herkkä reaktio ja korkea virtausnopeus.
3. Voiteluton toiminta.
4. Integroitavissa pohjaan asennettujen venttiilikokoonpanojen kanssa, mikä säästää asennustilaa.
5. Varustettu manuaalisella laitteella kätevää asennusta ja virheenkorjausta varten.
6. Valittavissa on useita vakiojännitearvoja.
|
työväline |
Ilma (suodatettu yli 40 μm:n suodattimen läpi) |
|
Toiminta |
Pilotin tyyppi |
|
paikkojen määrä |
Kaksi asentoa kolmisuuntainen |
|
voitelu |
tarpeeton |
|
Käyttöpainealue MPa (psi) |
0,2 - 0,8 |
|
Taattu paineenkesto |
1,5 MPa (215 psi) |
|
Käyttölämpötila °C |
-10-50°C (ei pakastettu) |
|
MAX toimintataajuus |
5 kertaa/sekunti |
|
Rungon materiaali |
alumiiniseos |
|
Vakiojännite |
AC220V, AC110V, AC24V, DC24V, DC12V |
|
Käytä jännitealuetta |
AC:±15％DC:±10％ |
|
virrankulutus |
AC: käynnistys 6 VA, ylläpito 3 VA, DC: 2,5 W |
|
suojaustaso |
IP65 (DIN40050) |
|
lämmönkestävyysluokka |
Luokka B |
|
Yhteyden tyyppi |
DIN-pistorasian tyyppi, pistorasiatyyppi |
|
Herätysaika |
0,05 sekuntia tai vähemmän |
|

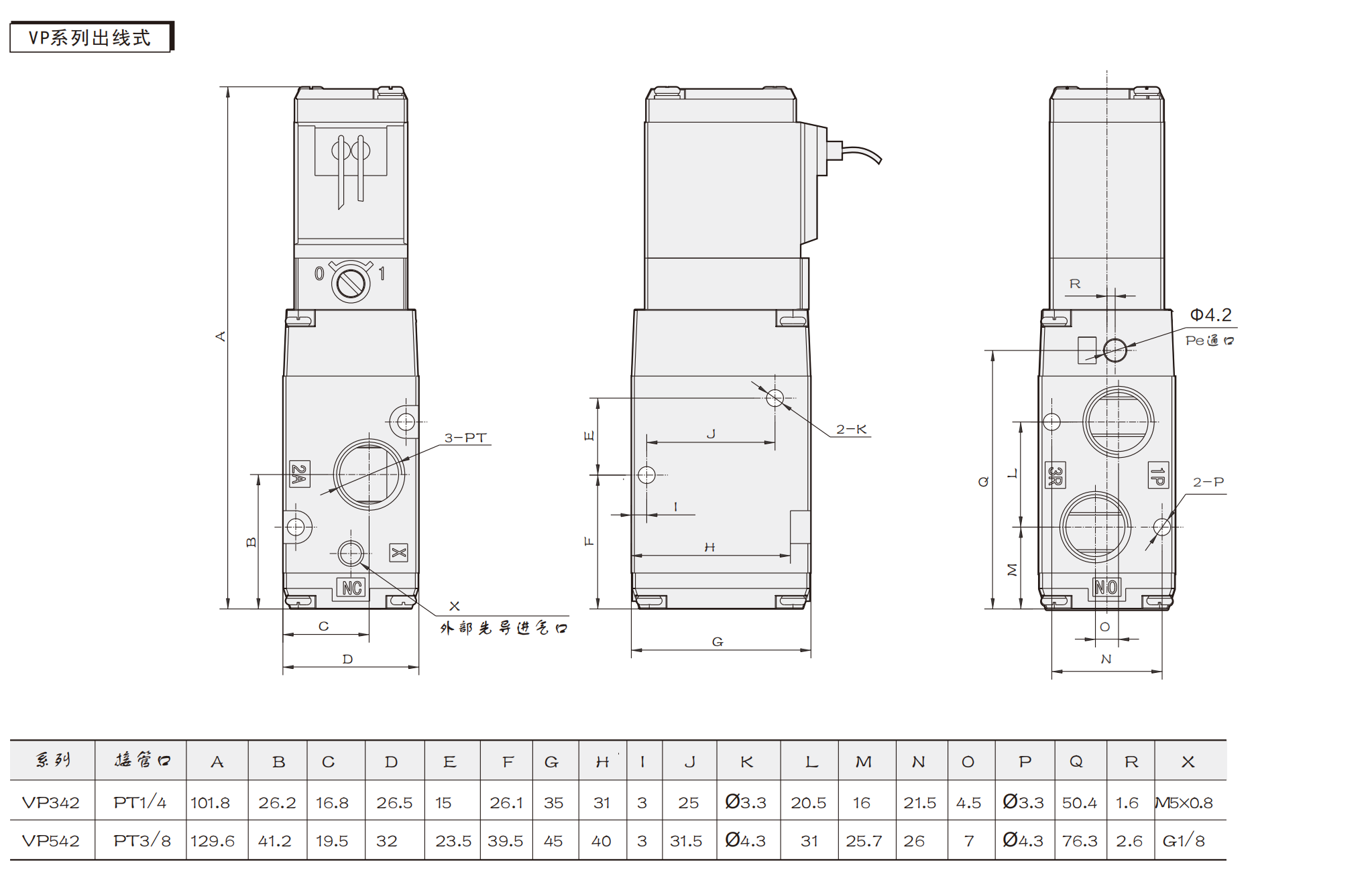

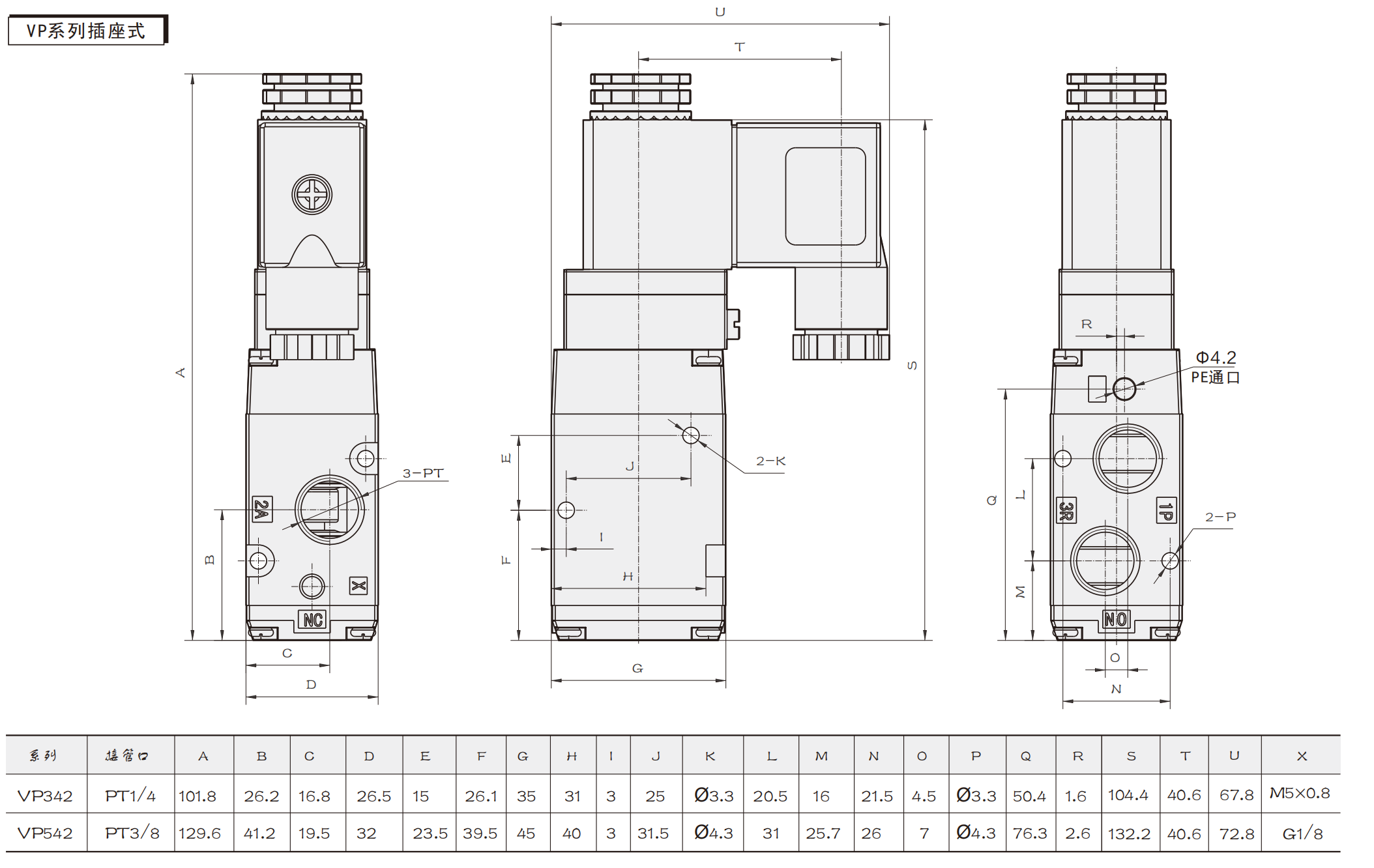

malli |
Portin halkaisija |
|
VP342 |
Intake=outlet=PT1/4 |
|
VP542 |
Intake=outlet=PT3/8 |
