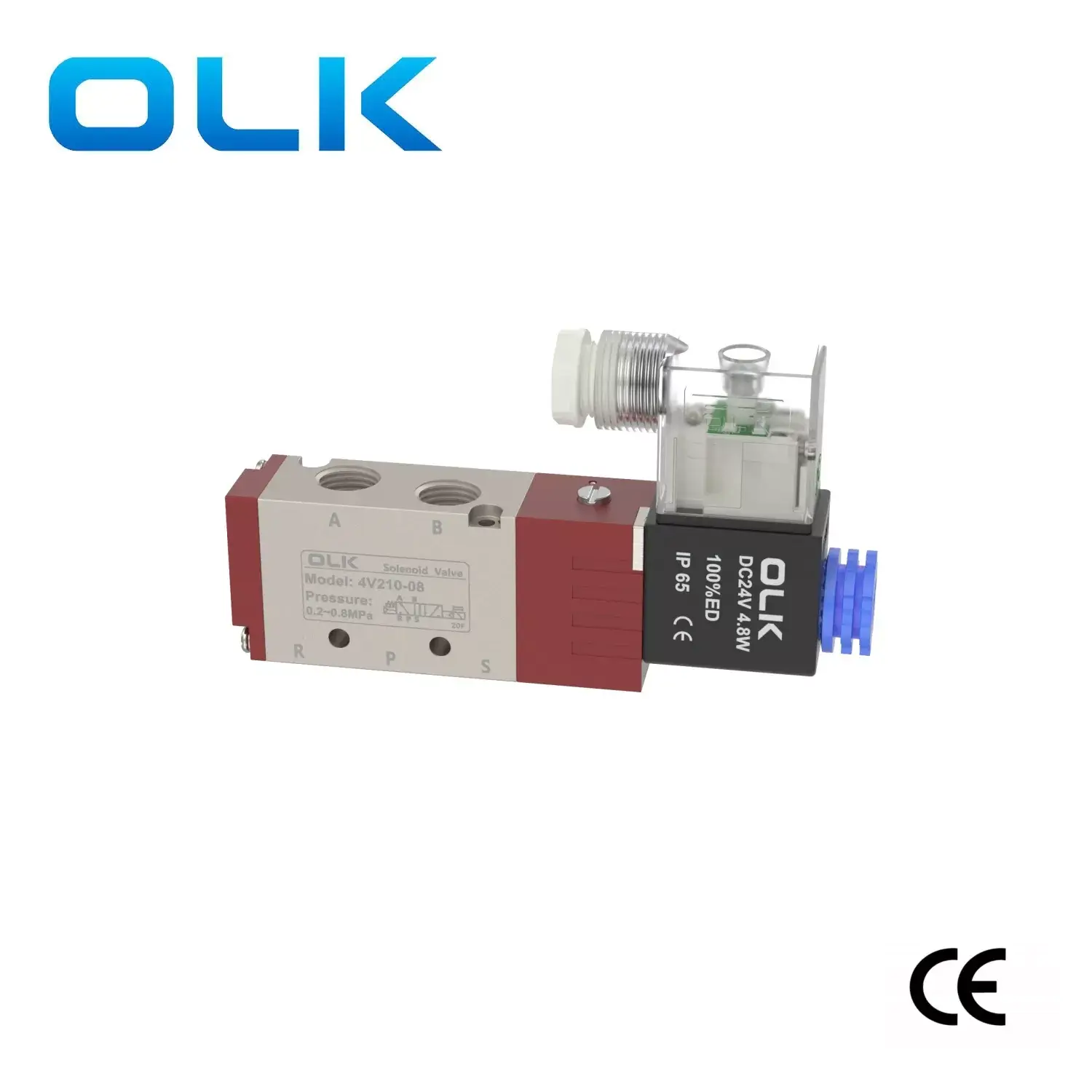

4V -sarjan solenoidiventtiili 5 -suuntainen solenoidiventtiili on nesteen suuntaventtiili, joka sopii ilma -aineeseen.

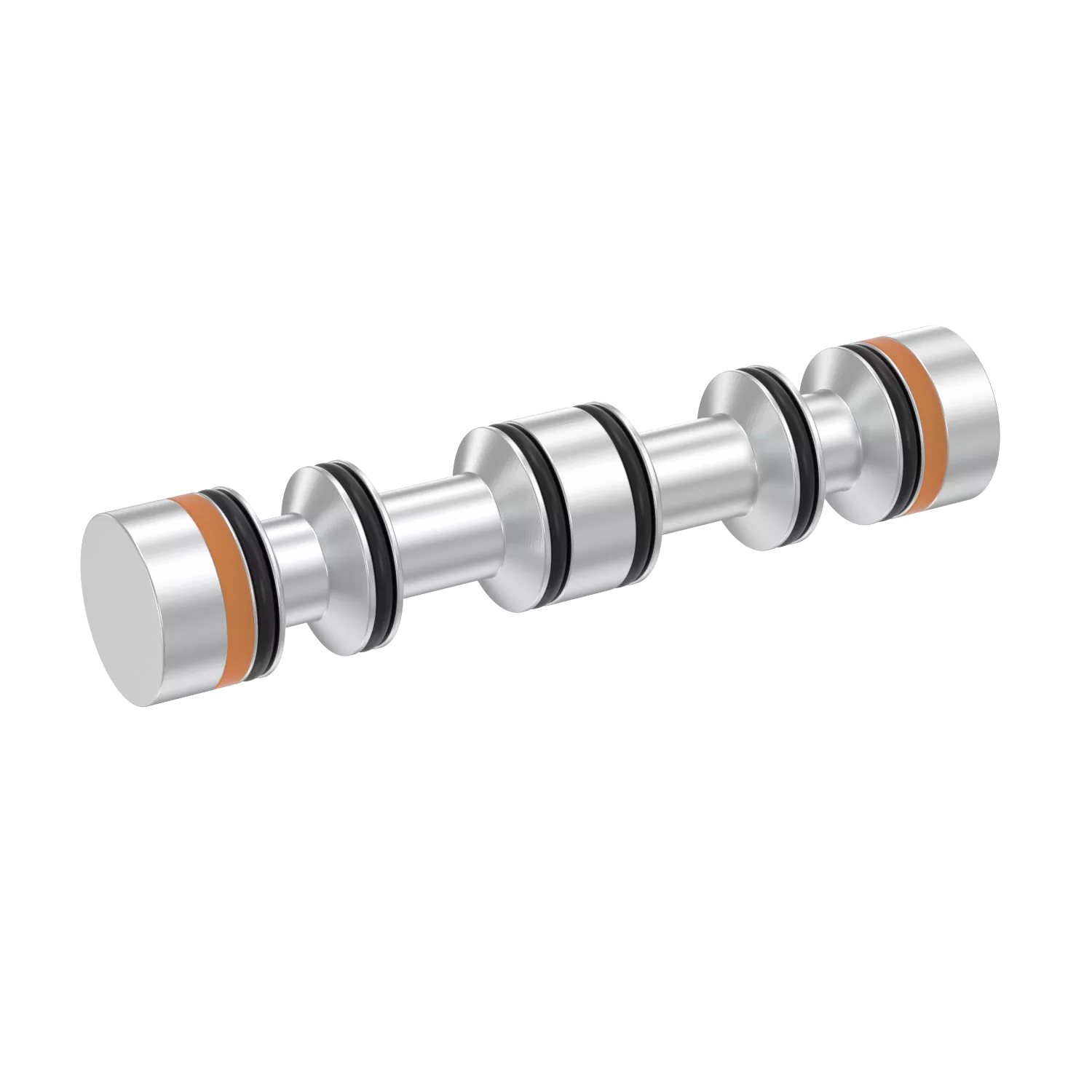

5-Way 4V -sarjan solenoidiventtiilirunko on valmistettu alumiiniseoksesta ja sisältää korkealaatuisia materiaaleja, kuten luokan A pölynkestäviä ohjaajapäätä, Mitsubishi-tiivistyskomponentteja ja jäätymätön voiteluaineöljyä. Se voi ylläpitää toiminnallisuuttaan ankarissa työympäristöissä. Tämä venttiili on suorittanut tiukan EMC- ja LVD -vaatimustenmukaisuustestauksen ja saanut CE -sertifikaatin, joka täyttää korkeimmat turvallisuus- ja laatustandardit.
Tuote hyväksyy räätälöityjen ulkonäön värit, jolloin käyttäjät voivat tunnistaa tuotteen nopeasti monimutkaisissa integroiduissa järjestelmäympäristöissä.
4V -sarjan solenoidiventtiilien vakiorajapinnat ovat M5, G1/8, G1/4, G3/8, G1/2, saatavana integroiduissa sarjoissa asennuksen helppoa asennusta varten. Käyttöjännitteille on useita vaihtoehtoja tietystä sovellusskenaariosta riippuen sopivan jännitevirran valitsemiseksi.
4v -sarjan solenoidiventtiilejä Oulakai (OLK) käytetään laajasti erilaisissa teollisuusskenaarioissa, kuten pakkausautomaatio, lääketieteelliset koneet, tekstiililaitteet, jotka tarjoavat luotettavia ratkaisuja tuotantolinjallesi.
SYMBOLI:
| 4V | 2 | 10 | 08 | AC110V | Entinen P-P- |
| MALLI | KOODI | Venttiilityyppi | Satamakoko | JÄNNITE | Kytkentämenetelmä |
| 4V: 2 Asento 5 Way /2 -asento 5 -tapaa solenoidiventtiili | 1: 100 sarja | 10: Yksittäinen solenoidiventtiili 5/2 tie | M5: M5X0.8 | V: AC22C | Tyhjä: sinun |
|
|
2: 200 -sarja | 20: kaksinkertainen solenoidiventtiili 5/2 tie | 06: G1/8 | B: DC24V | I: Line |
|
|
3: 300 -sarja | 30c: kaksinkertainen solenoidi 5/3 Way suljettu keskus | 08: G1/4 | C: AC110V |
|
|
|
4: 400 SEIRES | 30e: kaksinkertainen solenoidi 5/3 Way pakokaasukeskus | 10: G3/8 | E: AC24V |
|
|
|
|
30p: kaksinkertainen solenoidi 5/3 -painekeskus | 15: G1/2 | F: DC12V |
|
|
|
|
|
|
|
|
Tuoteominaisuudet:
1. Pilottitila: Ulkoiset ja sisäiset vaihtoehdot käytettävissä;

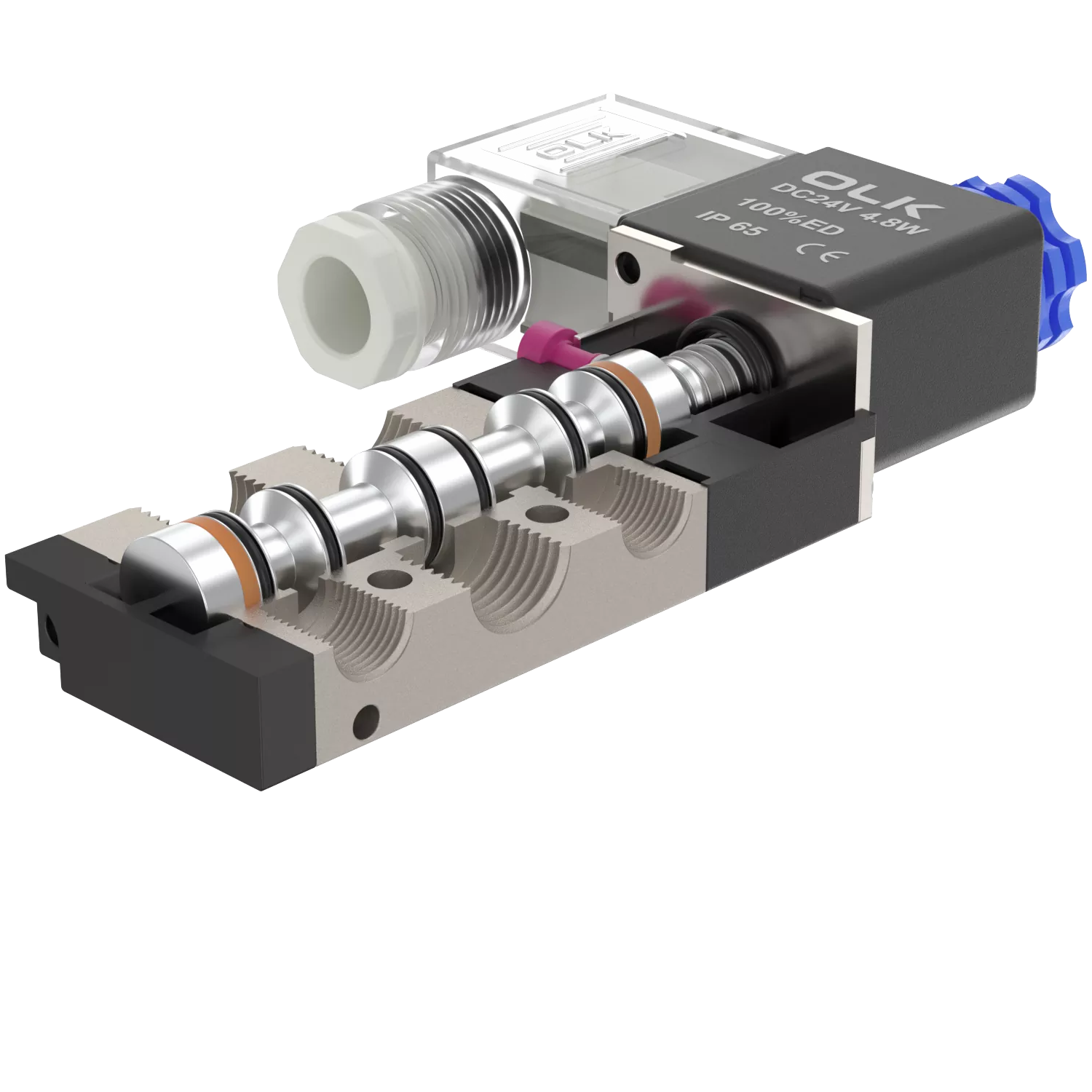

2 .. Mäntätyyppinen rakenne, erinomainen tiivistys, herkkä vaste ；
3.Kolmen aseman solenoidiventtiilit tarjoavat kolme keskustoimintoa, joista valita:
4. Kaksipään kahden aseman solenoidiventtiilit Ominaisuudet muistitoiminto;
5. Sisäiset aukot, jotka on käsitelty erityisillä tekniikoilla, alhainen kitkaresistenssi, alhainen käynnistyspaine, pitkä käyttöikä;
6. ei tarvetta öljyvoitelua varten;

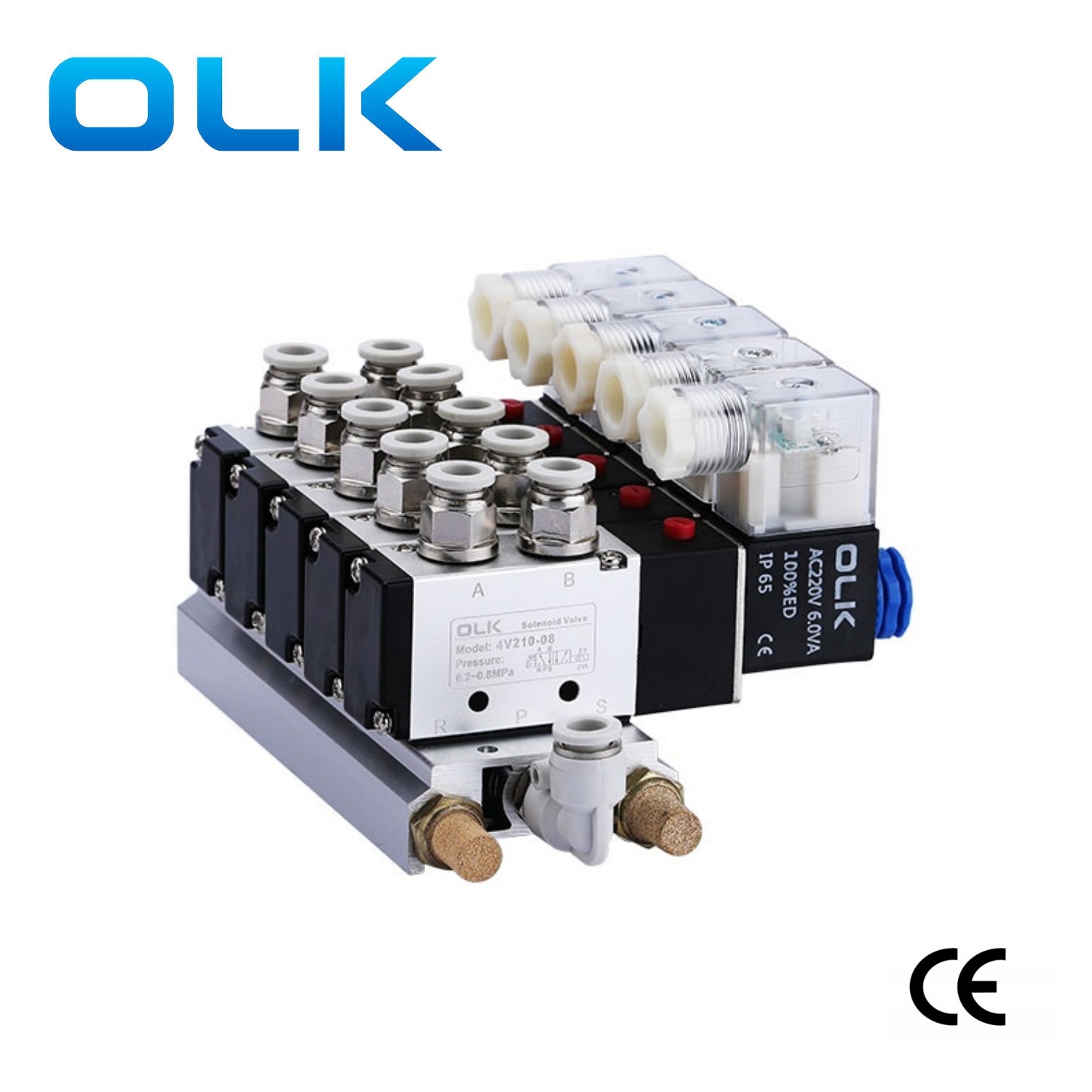

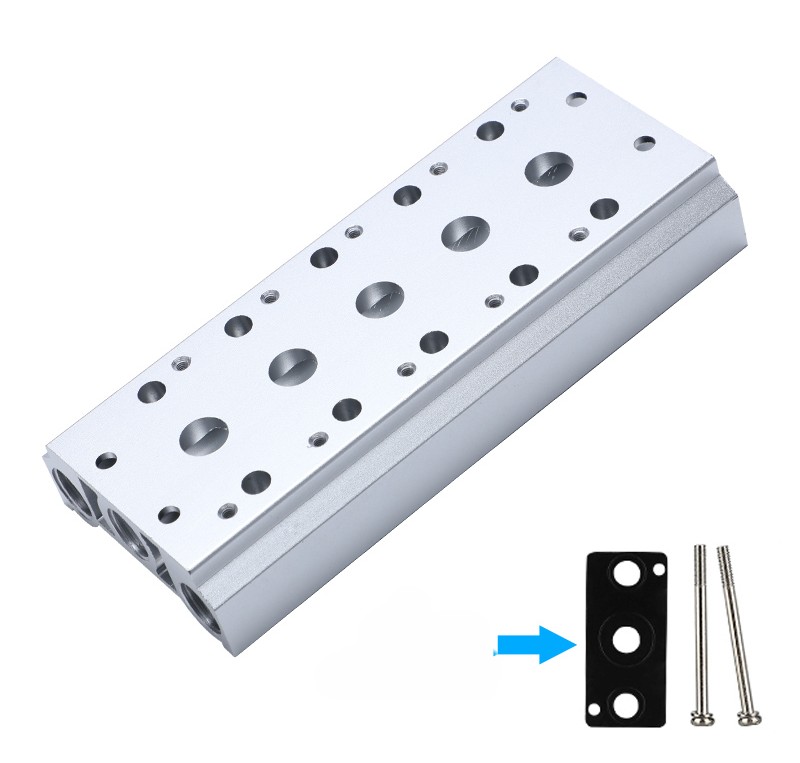

7. voi integroida pohjalevyventtiilin kokoonpanoon, säästämällä asennustilaa;
8. Varustettu manuaalisella laitteella helppoa asennusta ja virheenkorjausta varten;
9. Useita vakiojännitetasoja on saatavana valintaan.
|
työväline |
Ilma (suodatettu suodattimen läpi yli 40 μm) |
|
Toiminta |
Pilottityyppi |
|
voitelu |
tarpeeton |
|
Työpainealue MPA (PSI) |
0,15 ∼0,8 (21 ~ 114) |
|
Taattu paineenkestävyys |
1,5MPA (215PSI) |
|
Työlämpötila ° C |
-2070 |
|
Rungon materiaali |
alumiiniseos |
|
Vakiojännite |
AC220V, AC110V, AC24V, DC24V, DC12V |
|
Käytä jännitealuetta |
AC: ± 15 ％ DC: ± 10 ％ |
|
virrankulutus |
AC: 3VA DC: 3W |
|
suojataso |
IP65 (DIN40050) |
|
lämmönkestävyysluokka |
Luokka B |
|
Yhteystyyppi |
DIN -pistorasiatyyppi, poistotyyppi |
|
Viritysaika |
5 kertaa/sekunti |
|
malli |
Sataman halkaisija |
asemien lukumäärä |
korkein toimintataajuus |
Tehokas poikkileikkauspinta-ala mm² (CV-arvo) |
|
4V110-M5 |
Imu = ulostulo = m5 |
2 Asema 5 -tapaa |
5 kertaa/sekunti |
5,5 (0,31) |
|
4V120-M5 |
Imu = ulostulo = m5 |
2 Asema 5 -tapaa |
5 kertaa/sekunti |
5,5 (0,31) |
|
4V130C-M5 |
Imu = ulostulo = m5 |
Kolme asemaa viisi tapaa |
3 kertaa/sekunti |
5,0 (0,28) |
|
4V130E-M5 |
Imu = ulostulo = m5 |
Kolme asemaa viisi tapaa |
3 kertaa/sekunti |
5,0 (0,28) |
|
4V130p-M5 |
Imu = ulostulo = m5 |
Kolme asemaa viisi tapaa |
3 kertaa/sekunti |
5,0 (0,28) |
|
4V110-06 |
Imu = ulostulo = g1/8 |
2 Asema 5 -tapaa |
5 kertaa/sekunti |
12,0 (0,67) |
|
4V120-06 |
Imu = ulostulo = g1/8 |
2 Asema 5 -tapaa |
5 kertaa/sekunti |
12,0 (0,67) |
|
4V130C-06 |
Imu = ulostulo = g1/8 |
Kolme asemaa viisi tapaa |
3 kertaa/sekunti |
9,0 (0,50) |
|
4V130E-06 |
Imu = ulostulo = g1/8 |
Kolme asemaa viisi tapaa |
3 kertaa/sekunti |
9,0 (0,50) |
|
4V130p-06 |
Imu = ulostulo = g1/8 |
Kolme asemaa viisi tapaa |
3 kertaa/sekunti |
9,0 (0,50) |
|
4V210-06 |
Imu = ulostulo = g1/8 |
2 Asema 5 -tapaa |
5 kertaa/sekunti |
14,0 (0,78) |
|
4V220-06 |
Imu = ulostulo = g1/8 |
2 Asema 5 -tapaa |
5 kertaa/sekunti |
14,0 (0,78) |
|
4v230C-06 |
Imu = ulostulo = g1/8 |
Kolme asemaa viisi tapaa |
3 kertaa/sekunti |
12,0 (0,67) |
|
4V230E-06 |
Imu = ulostulo = g1/8 |
Kolme asemaa viisi tapaa |
3 kertaa/sekunti |
12,0 (0,67) |
|
4V230p-06 |
Imu = ulostulo = g1/8 |
Kolme asemaa viisi tapaa |
3 kertaa/sekunti |
12,0 (0,67) |
|
4V210-08 |
Sisääntulo = poistoaukko = g1/4 pakokaasu = g1/8 |
2 Asema 5 -tapaa |
5 kertaa/sekunti |
16,0 (0,89) |
|
4V220-08 |
Sisääntulo = poistoaukko = g1/4 pakokaasu = g1/8 |
2 Asema 5 -tapaa |
5 kertaa/sekunti |
16,0 (0,89) |
|
4V230C-08 |
Sisääntulo = poistoaukko = g1/4 pakokaasu = g1/8 |
Kolme asemaa viisi tapaa |
3 kertaa/sekunti |
12,0 (0,67) |
|
4V230E-08 |
Sisääntulo = poistoaukko = g1/4 pakokaasu = g1/8 |
Kolme asemaa viisi tapaa |
3 kertaa/sekunti |
12,0 (0,67) |
|
4V230p-08 |
Sisääntulo = poistoaukko = g1/4 pakokaasu = g1/8 |
Kolme asemaa viisi tapaa |
3 kertaa/sekunti |
12,0 (0,67) |
|
4V310-08 |
Imu = ulostulo = g1/4 |
2 Asema 5 -tapaa |
4/s |
25,0 (1,40) |
|
4V320-08 |
Imu = ulostulo = g1/4 |
2 Asema 5 -tapaa |
4/s |
25,0 (1,40) |
|
4V330C-08 |
Sisääntulo = ulostulo = g3/8 pakokaasu = g1/4 |
Kolme asemaa viisi tapaa |
3 kertaa/sekunti |
18.0 (1.00) |
|
4V330E-08 |
Sisääntulo = ulostulo = g3/8 pakokaasu = g1/4 |
Kolme asemaa viisi tapaa |
3 kertaa/sekunti |
18.0 (1.00) |
|
4V330p-08 |
Sisääntulo = ulostulo = g3/8 pakokaasu = g1/4 |
Kolme asemaa viisi tapaa |
3 kertaa/sekunti |
18.0 (1.00) |
|
4V310-10 |
Imu = ulostulo = g1/4 |
2 Asema 5 -tapaa |
4/s |
30 (1,68) |
|
4V320-10 |
Imu = ulostulo = g1/4 |
2 Asema 5 -tapaa |
4/s |
30 (1,68) |
|
4V330C-10 |
Sisääntulo = ulostulo = g3/8 pakokaasu = g1/4 |
Kolme asemaa viisi tapaa |
3 kertaa/sekunti |
18.0 (1.00) |
|
4V330E-10 |
Sisääntulo = ulostulo = g3/8 pakokaasu = g1/4 |
Kolme asemaa viisi tapaa |
3 kertaa/sekunti |
18.0 (1.00) |
|
4V330p-10 |
Sisääntulo = ulostulo = g3/8 pakokaasu = g1/4 |
Kolme asemaa viisi tapaa |
3 kertaa/sekunti |
18.0 (1.00) |
|
4V410-15 |
Imu = ulostulo = g1/2 |
2 Asema 5 -tapaa |
3 kertaa/sekunti |
50,0 (2,79) |
|
4V420-15 |
Imu = ulostulo = g1/2 |
2 Asema 5 -tapaa |
3 kertaa/sekunti |
50,0 (2,79) |
|
4V430C-15 |
Imu = ulostulo = g1/2 |
Kolme asemaa viisi tapaa |
3 kertaa/sekunti |
30 (1,68) |
|
4V430E-15 |
Imu = ulostulo = g1/2 |
Kolme asemaa viisi tapaa |
3 kertaa/sekunti |
30 (1,68) |
|
4V430p-15 |
Imu = ulostulo = g1/2 |
Kolme asemaa viisi tapaa |
3 kertaa/sekunti |
30 (1,68) |
UKK:
1. Kuinka nopeasti 4V -sarjan solenoidiventtiilin taajuus on 5 -tapaa?
Max -toimintataajuus 5 kertaa/sekunti.
2. Voiko 4V -sarjan solenoidiventtiili 5 -tapaa saada aikaan pitkään?
Kyllä, kela on 100% ed.
3. Kuinka parantaa 4 V: n solenoidiventtiilien elinikä?
Ehdotettu öljyveden erotin kosteuden ja epäpuhtauksien suodattamiseksi ilmassa
4
Sitä ei tapahdu, koska kelaa voidaan säätää kääntämällä kela mutteri
5. Ero jännite AC: n ja DC: n välillä?
DC on tasavirta, AC on vuorotteleva virta. Yleensä kotitalouden sähkö on AC220V
