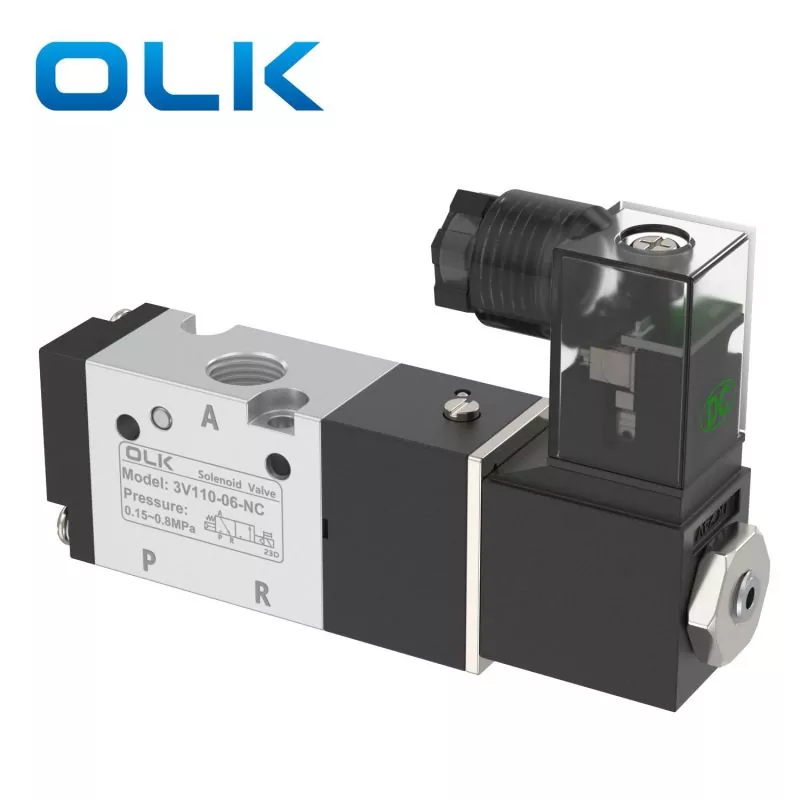

OLK 3V100 -sarjan solenoidiventtiili 3-tie, se on pilottikäyttötyyppinen. Vastausnopeus on nopeampi ja toiminta luotettavampi. Soveltuu yksitoimisten pneumaattisten sylintereiden ohjaukseen. Venttiilin runko on korkealaatuista alumiiniseosta materiaalia ja kestävää, joten se sopii käytettäväksi erilaisissa ankarissa ympäristöissä.
Se voidaan yhdistää teollisuusautomaation skenaarioihin, kuten nesteen hallintaan ja muuntamiseen erilaisilla automatisoiduilla tuotantolinjoilla, pneumaattisilla laitteilla, lääketieteellisillä laitteilla jne.
|
3V |
1 |
10 |
6 |
EI |
|
Malli |
Koodi |
venttiilin tyyppi |
portin koko |
Toimintotyyppi |
|
3V:3/2-tiemagneettiventtiili |
1:100 sarja |
10: yksi solenoidi 5/2-suuntainen |
M5:M5 |
NC: Normaalisti suljettu |
|
20:kaksoissolenoidi 5/2-suuntainen |
06:G1/8 |
EI: Normaalisti auki |
|
Malli |
3V110-M5 |
3V120-M5 |
3V110-06 |
3V120-06 |
|
Työväline |
Ilma (Suodata yli 40 μm:n suodatinverkon läpi) |
|||
|
Toimintatila |
Sisäinen pilottityyppi |
|||
|
portin koko |
M5 |
G1/8 |
||
|
Tehokas poikkileikkausala |
5,5 mm² (Cv = 0,31) |
12,0 mm² (Cv = 0,67) |
||
|
Asemat |
3/2 portti |
|||
|
Painealue |
0,15–0,8 MPa (21–114 psi) |
|||
|
Todista paine |
1,5 MPa (215 psi) |
|||
|
Woking paine |
‘-20-70 ℃ |
|||
|
Rungon materiaali |
Alumiiniseos |
|||
|
3V110-06 AC24V |

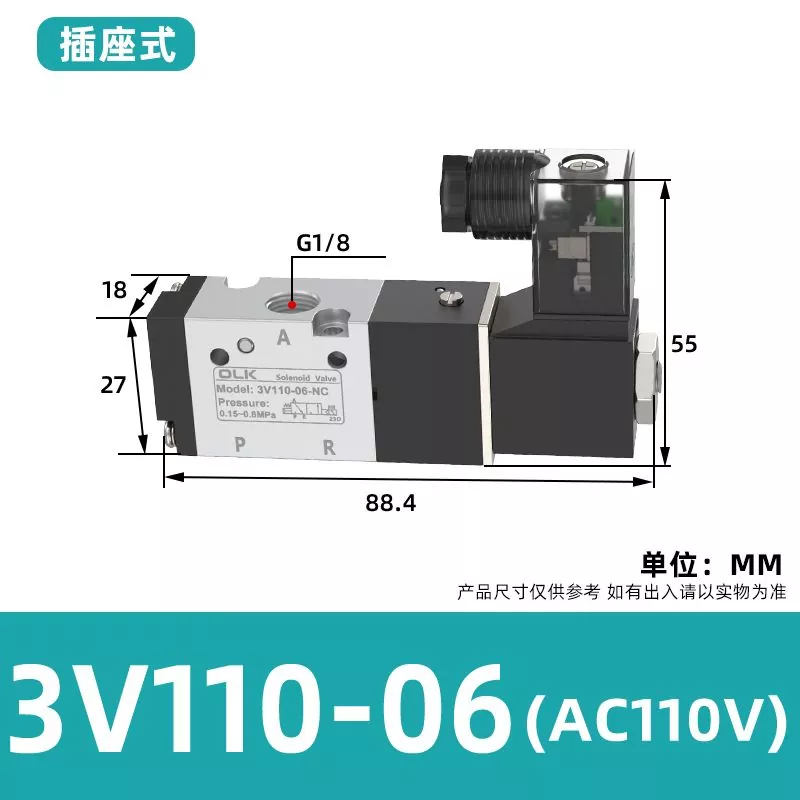

3V110-06 AC110V |

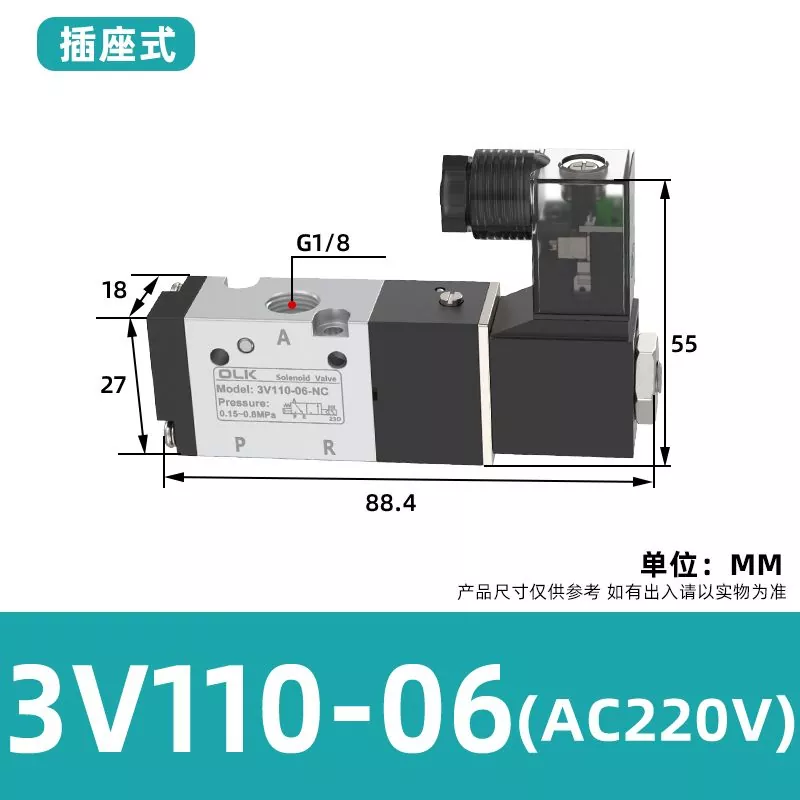

3V110-06 AC220V |
3V110-06 DC220V |
3V110-06 DC24V |
|
3V110-M5 AC24V |
3V110-M5 AC110 |
3V110-M5 AC220V |
3V110-M5 DC220V |
3V110-M5 DC24V |
|
3V120-06 AC24V |
3V120-06 AC110V |
3V120-06 AC220V |
3V120-06 DC220V |
3V120-06 DC24V |
|
3V120-M5 AC24V |
3V120-M5 AC110V |
3V120-M5 AC220V |
3V120-M5 DC220V |
3V120-M5 DC24V |
