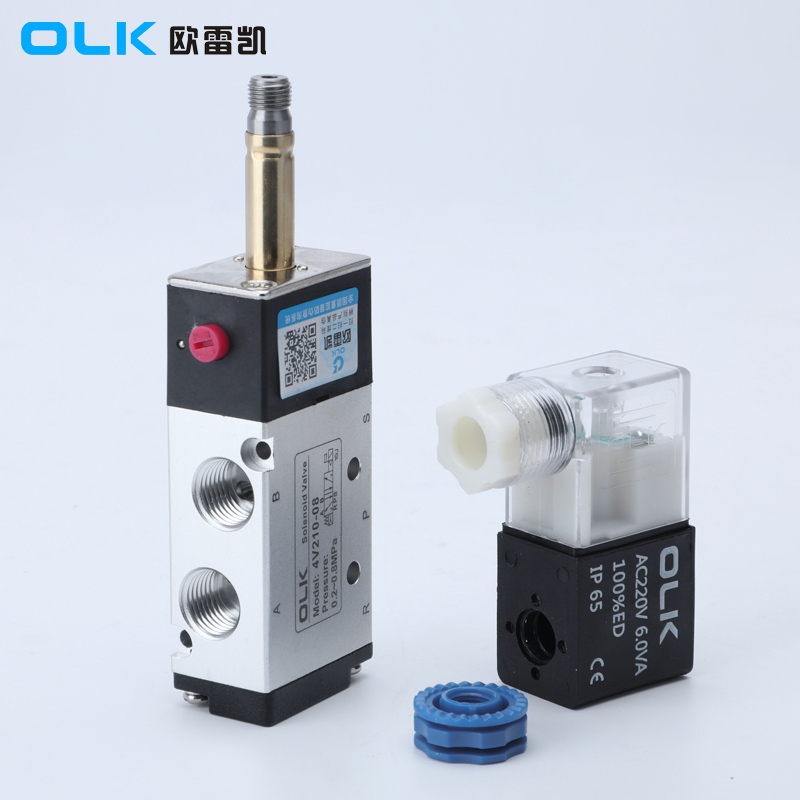

Ero kolmen venttiilityypin välillä 5/3Solenoidiventtiilit
Tilattaessa 5/3solenoidiventtiilitTämä joustavuus mahdollistaa paineen ylläpitämisen, tyhjennyspaineen tai järjestelmän täydellisen tiivistämisen venttiilin ollessa pois käytöstä tai hätätilanteessa, mikä tarjoaa enemmän ohjausvaihtoehtoja erilaisiin sovelluksiin.
| 5/3 tapasolenoidiventtiilisymboli | Tilauskoodi |
|
|
 |

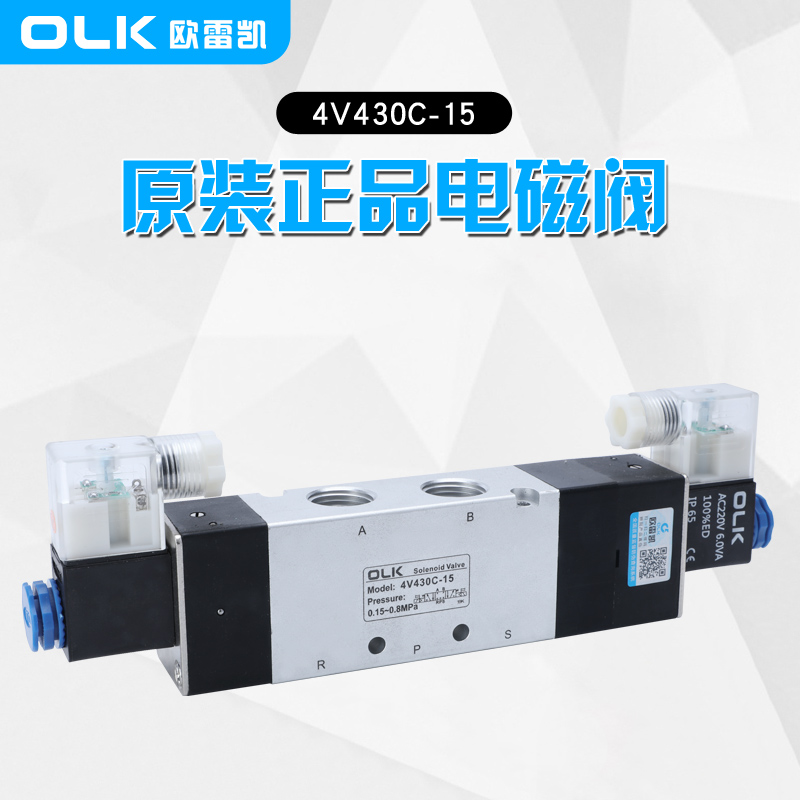

4V130C-M5/06 4V230C-06/08 4V330C-08/10 4V430C-15 |
Kaksoissolenoidi 5/3-tie suljettu keskipiste |
5/3 venttiili normaalisti suljetussa asennossa. |
 |
4V130E-M5/06 4V230E-06/08 4V330E-08/10 4V430E-15 |
Kaksoissolenoidi 5/3-suuntainen pakokeskus |
5/3 venttiili normaalisti auki-asennossa. |
 |
4V130P-M5/06 4V230P-06/08 4V330P-08/10 4V430P-15 |
Kaksoissolenoidi 5/3-suuntainen painekeskus |
5/3 venttiili pakoasennossa. |
Paine portissa P (syöttöpaine):
Tämä viittaa paineeseen solenoidiventtiilin tuloportissa (yleensä merkitty P:llä). Tämä paine on käyttövoima, joka ohjaa nesteen virtausta venttiilin avautuessa tai sulkeutuessa.
Painekeskuskokoonpanossa paine tuloaukon (P) kohdalla on korkeampi kuin muissa porteissa (kuten A tai B), ja ohjausjärjestelmä ohjaa tämän paineen sopivaan kanavaan.
Keskiasento pakoputki:
Tämä kuvaa tilan tilaasolenoidiventtiiliollessaan keskiasennossa. Kolmiasentoisissa solenoidiventtiileissä, kun kela on keskiasennossa, kaikki portit (kuten P, A ja B) voivat olla kytkettyjä toisiinsa tai tietyt portit voivat muodostaa vuotoreitin.
Tyypillisessä keskiasennon pakokaasukokoonpanossa paine porteista A tai B voi palata pakoaukkoon (yleensä merkitty R tai T) vapauttaen painetta. Tätä mallia käytetään joissakin sovelluksissa estämään liiallisen paineen muodostuminen järjestelmään, kun ohjaussignaalia ei ole.
Suljettu keskus:
Suljetussa keskiasennossa kaikki solenoidiventtiilin portit on tiivistetty keskiasennossa, mikä tarkoittaa, että neste ei voi virrata minkään portin läpi.
Tätä mallia käytetään tyypillisesti tilanteissa, joissa on tarpeen ylläpitää painetta tai estää ei-toivottu nestevirtaus järjestelmän ollessa keskiasennossa.
Yhteenveto:
Painekeskus: Viittaa paineeseen, jota kohdistetaansolenoidiventtiilitsisääntulo.
Pakokaasukeskus: Kuvaa tilan, jossa neste voidaan tyhjentää yhdestä tai useammasta keskiasennossa olevasta portista.
Suljettu keskus: Kuvaa tilan, jossa kaikki portit on suljettu, mikä estää nesteen virtauksen keskiasennossa.
5/3-magneettiventtiilin edut 5/2-magneettiventtiiliin verrattuna:
Useita keskiasentovaihtoehtoja:
5/3-solenoidiventtiilillä on kolme työasentoa, joista keskiasento on konfiguroitavissa eri tiloihin (kuten paine, pakokaasu tai kiinni).
Tämä joustavuus mahdollistaa paineen ylläpitämisen, tyhjennyspaineen tai järjestelmän täydellisen tiivistämisen venttiilin ollessa pois käytöstä tai hätätilanteessa, mikä tarjoaa enemmän ohjausvaihtoehtoja erilaisiin sovelluksiin.
Parannettu turvallisuus ja hallinta:
5/3-solenoidiventtiili voi halutessaan ylläpitää painetta tai pakokaasun painetta keskiasennossa, mikä tarjoaa suojan turvallisuuden kannalta kriittisissä sovelluksissa tahattomia toimia vastaan. Esimerkiksi sähkökatkon tai ohjaussignaalin katoamisen yhteydessä sopivan keskiasennon valitseminen voi suojata laitteita ja henkilökuntaa.
5/2-solenoidiventtiili voi signaalin menettäessä palata vain alkuperäiseen asentoonsa, eikä se voi tarjota vastaavaa suojaa.
Sylinterin törmäyksen estäminen:
5/3 solenoidiventtiilin keskiasentoa voidaan käyttää lieventämään sylinteriin kohdistuvaa vaikutusta suunnan vaihdon yhteydessä. Esimerkiksi pakokaasutyyppisen keskiasennon valitseminen voi mahdollistaa osittaisen paineen vapautumisen suunnan vaihdon yhteydessä, välttäen äkillisen pysähtymisen tai käynnistyksen aiheuttamat törmäykset, mikä pidentää laitteen käyttöikää.
A 5/2solenoidiventtiiliTästä puuttuu tämä ominaisuus, koska se voi vaihtaa nopeasti vain kahden suunnan välillä, mikä voi joissakin tapauksissa aiheuttaa iskuja ja kulumista laitteisiin.
Johtopäätös:
5/3-solenoidiventtiili tarjoaa merkittäviä etuja joustavuuden, turvallisuuden, iskunvaimennusten ja monimutkaisen ohjauksen suhteen 5/2-magneettiventtiiliin verrattuna. Tämä tekee siitä erittäin arvokkaan sovelluksissa, jotka vaativat useita toimintatiloja, parempaa turvallisuutta ja pienempää vaikutusta laitteistoon. Samaan aikaan yksinkertaisemman rakenteen ja edullisemman 5/2 solenoidiventtiiliä käytetään yleensä järjestelmissä, joissa ei vaadita monimutkaista ohjausta.
