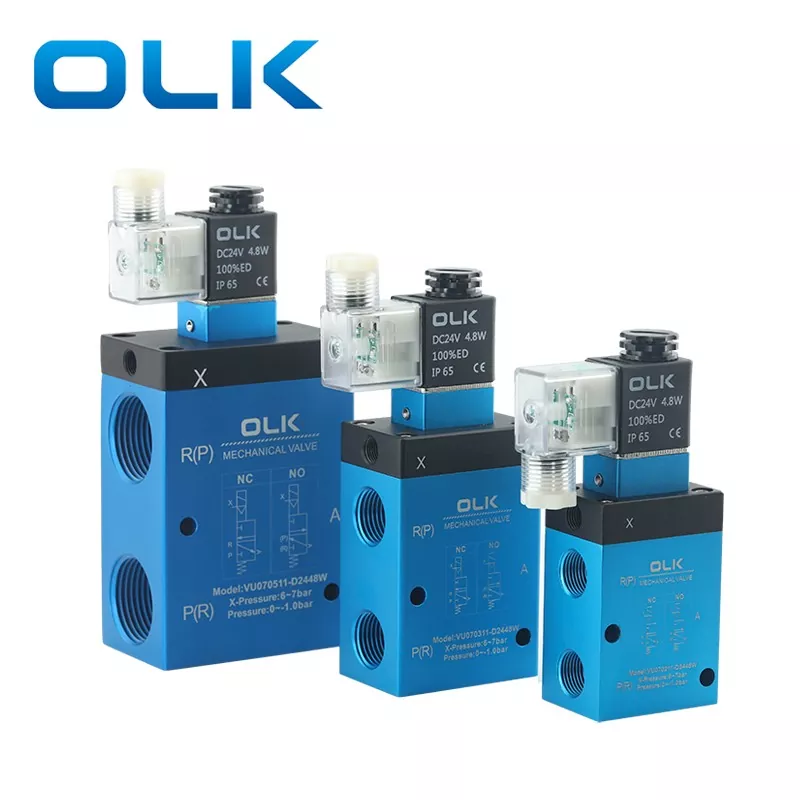

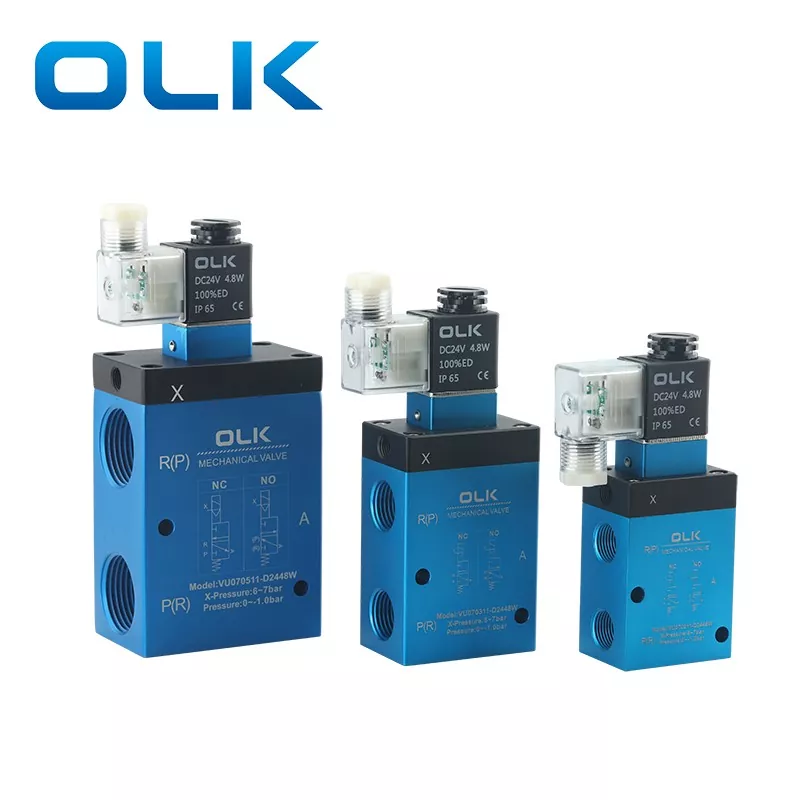

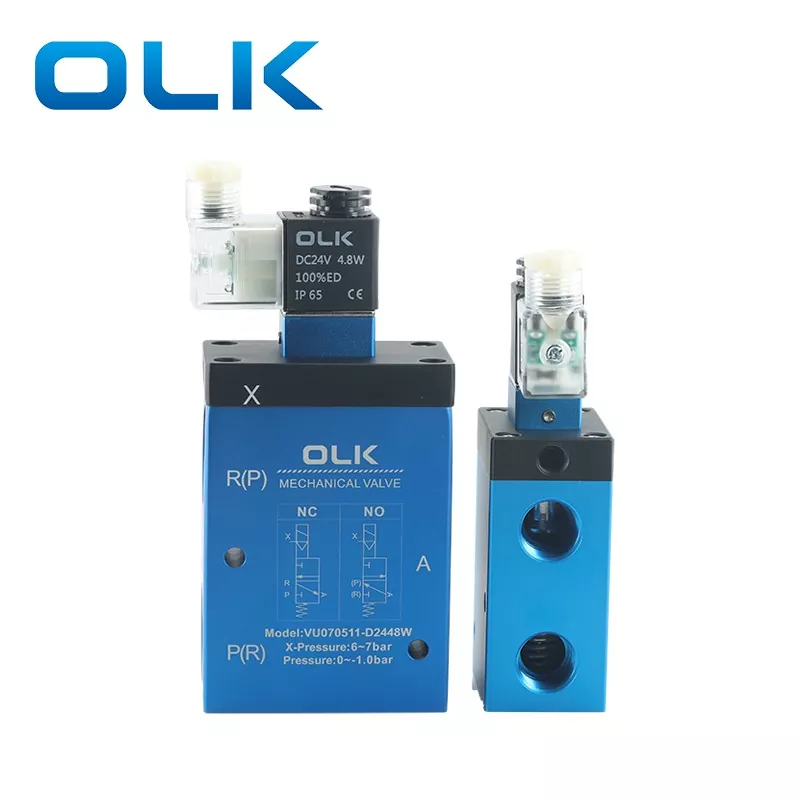

VU07 -tyhjiösolenoidiventtiili 3 -tapaa

Vu07 -tyhjiö -solenoidiventtiili 3 -tapaa saatavana joko sisäisellä tai ulkoisella pilottihallinnolla. Venttiilirunko on valmistettu alumiiniseoksesta sinisellä, ja se on suunniteltu suurella reikällä korkealle virtauskyvylle.

Se soveltuu toimintaan tyhjössä (–100 kPa) sekä alhainen positiivinen paine (0–0,5 MPa).

Kierreportti (P, A, R) on saatavana G3/8, G1/2 ja G1, pakattu ilmaportti (x) G1/8: ssa.

Pääsovellukset

3-suuntaista tyhjiö-solenoidiventtiiliä käytetään pääasiassa: tyhjiövoimayksiköissä, imukumalaitteissa, robotteissa, syöttölaitteissa, laukun avautumislaitteissa. Ja muut sovellukset, jotka vaativat nopeaa kytkemistä tyhjöiden imun ja ilmakehän välillä, mikä mahdollistaa nopean palautumisen ilmakehän paineeseen.

VU07 -tyhjiö Solenoidiventtiili 3 -suuntaiset ominaisuudet:

· Suuri virtauskyky

· Sopii tyhjö- ja matalapaineeseen (tyhjiö: –100 kPa, matalapaine: 0–0,5 MPa)

· Saatavana normaalisti suljettuina (NC) ja normaalisti avoimina (NO)

· Valinnainen sisäinen lentäjä tai ulkoinen ohjausohjaus

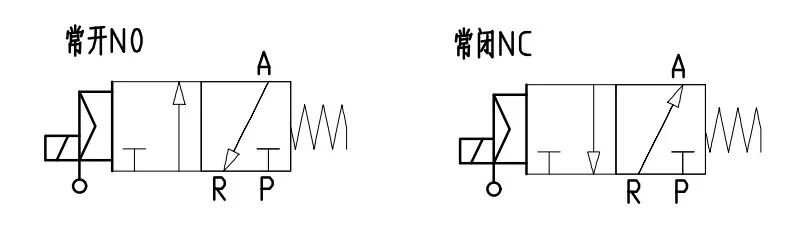

VU07 Vacuum Solenoidventtiili 3 -Way -symboli

UKK:

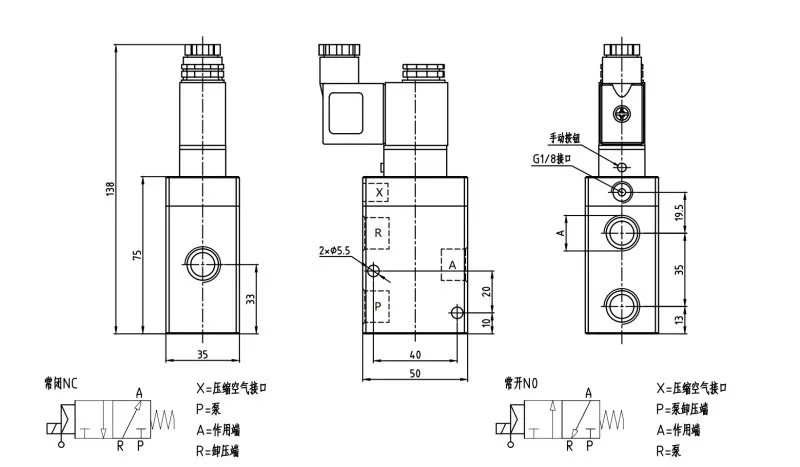

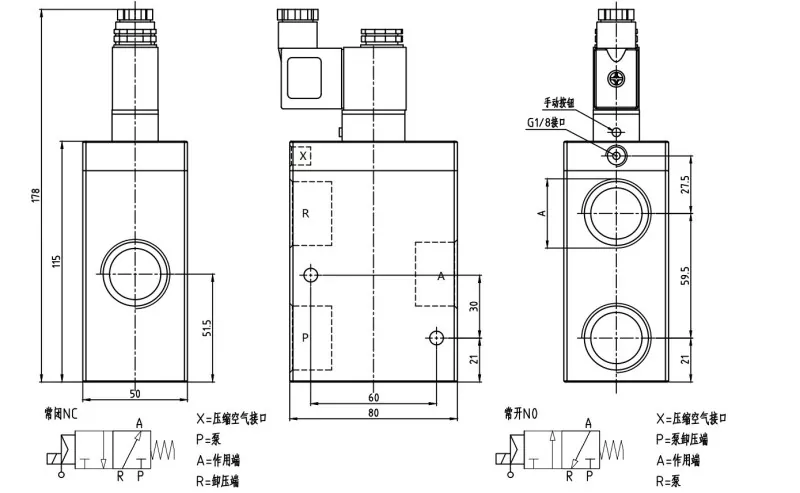

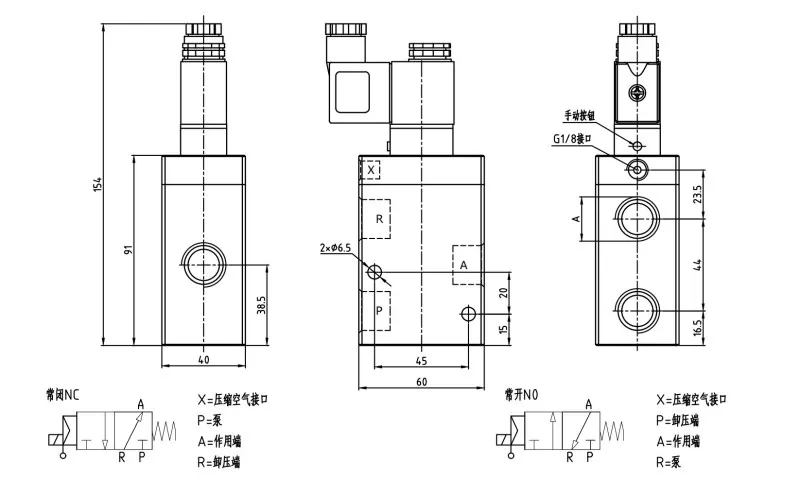

Mikä on Vu07 -tyhjiöventtiilin langan koko?

VU0702: G3/8; VU0703: G1/2; VU0705: G1

Mitä jännitteitä VU -tyhjiö -solenoidiventtiilille on saatavana?

Vu -tyhjiö -solenoidiventtiili on saatavana DC24V 4,8W: ssä ja AC220V 6VA: ssa.

Mikä on VU -venttiilin paineilmaportin koko?

Kaikki paineilmaportit ovat G1/8.

Mitä vuotojenopeusyksikkö "torr · l/s" tarkoittaa?

"Torr · l/s" on yleinen yksikkö vuodonopeuden mittaamiseksi korkeamuotoisissa tai erittäin korkeat vakuhun järjestelmissä.

Torr: Paineyksikkö (1 torr ≈ 133,3 Pa)

L: Litra (tilavuusyksikkö)

S: Toinen (ajan yksikkö)

Joten "Torr · l/s" osoittaa kaasun määrän (torr × litrat) vuotavan sekunnissa, mikä heijastaa järjestelmän tai komponentin tiivistymistehokkuutta.

Onko yhteyksien välillätyhjiögeneraattoriJa tyhjiösolenoidiventtiili?

1.vacuum -tarjonnan hallinta

Tyhjiögeneraattori luo tyhjiön paineilmalla käyttämällä, kun taas tyhjiösolenoidiventtiili toimii kytkimenä.

Kun venttiili on auki, tyhjiö yhdistyy imukuppiin tai tyhjiölinjaan.

Kun venttiili on suljettu, tyhjiö katkaisee.

2. Nopea vaihtaminen tyhjiön ja ilmakehän välillä

Poiminnan aikana venttiili pitää tyhjiön kytkettynä.

Työkappaleen vapauttamiseksi venttiili kytkeytyy ilmakehään, joten imukuppi menettää nopeasti imun.

3.Energian säästö

Energiansäästöjärjestelmissä solenoidiventtiili voi pysäyttää paineilman syöttöä, kun vaadittu tyhjiötaso on saavutettu vähentäen ilmankulutusta.

4. Tyypilliset sovellukset

Imu -lavaittimet

Automatisoidut kokoonpanolinjat (ohjattu PLC: llä)

Robotin tarttuvuusjärjestelmät
