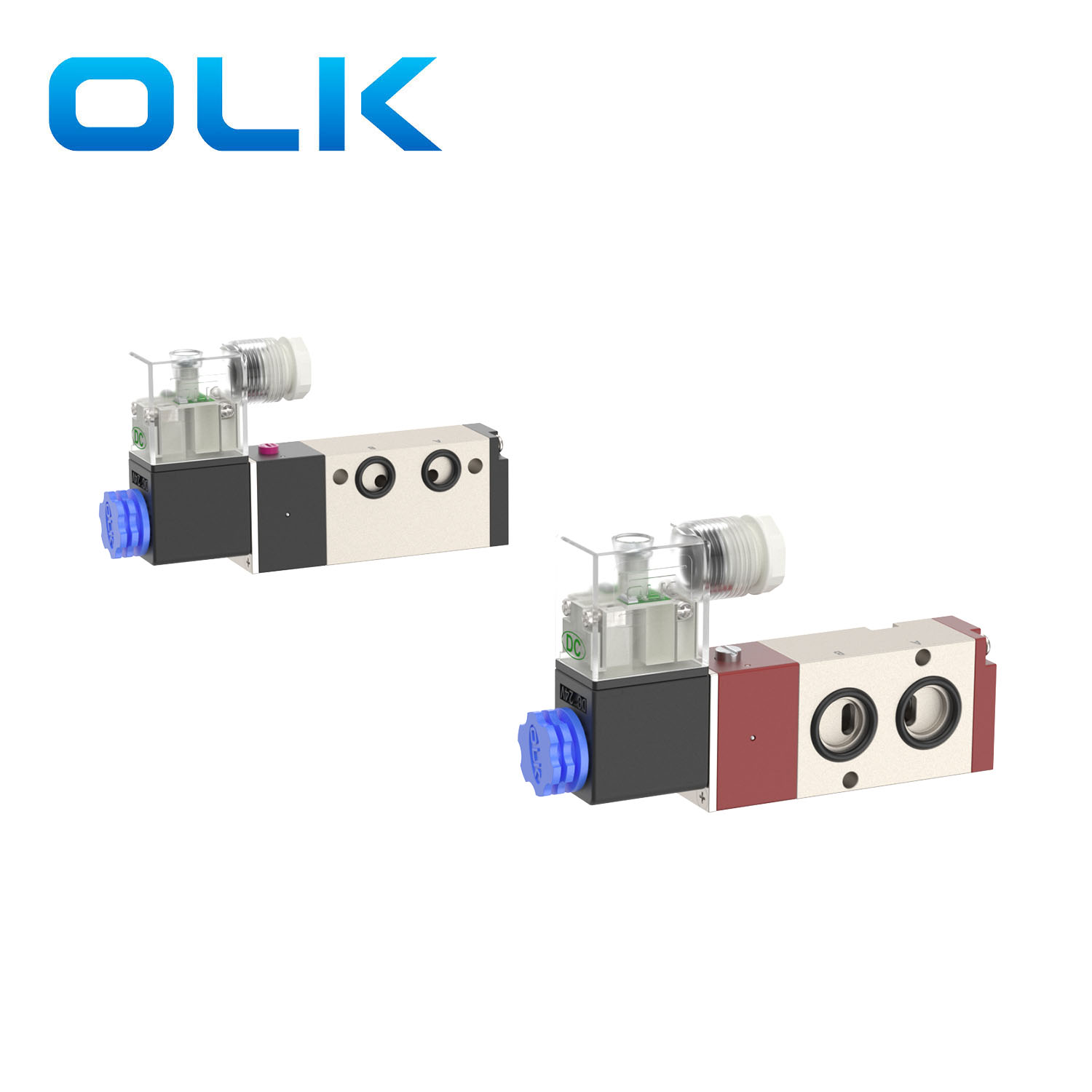

Ouleikai (OLK) 4M-sarjan suoramyynti kaksiasentoisissa viisitiemagneettisissa suuntaventtiileissä on pilottiohjattu ohjaus, nopea vastenopeus ja luotettava toiminta, joka soveltuu kaksitoimisten sylintereiden ohjaukseen. Kelassa on ED-logo, joka mahdollistaa jatkuvan virransyötön pitkiä aikoja. Kaksipäisessä kaksiasentoisessa solenoidiventtiilissä on muistitoiminto. Paksutettu venttiilirunko käy läpi kovaa hapettumista pinnan kovuuden parantamiseksi. Tarkista ennen käyttöä venttiili ja putkisto varmistaaksesi, että ne ovat ehjät ja vuotamattomat, jotta ne eivät vaikuta venttiilin normaaliin toimintaan.
4M-sarjan solenoidisuuntaventtiili on muunnos 4V magneettiventtiilistä, jolla on sama toimintaperiaate kuin 4V:llä. Erilaisten asennusvaatimusten perusteella 4M-sarjan venttiili on muuttanut joitain liitäntöjen ja asennusreikien mittoja. Ouleikai (OLK) -yhtiö tarjoaa erilaisia spesifikaatioita ja malleja erilaisiin asiakkaiden tarpeisiin tarjoamalla räätälöityjä palveluita.

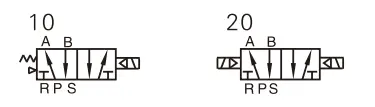

SYMBOLI:
| Tilauskoodi |
|||||
| 4 milj.: | 3 | 10 | 10 | A |
|
| 4M:2-asentoinen 5-tiemagneettiventtiili (NAMRU) |
KOODI | Venttiilin tyyppi |
PORTIN KOKO |
Jännite |
Johdotusmenetelmä |
|
|
1:100 SARJA |
10: yhden solenoidiventtiilin ohjaus 5/2 tapaa |
M5:M5 | V: AC220V | Tyhjä: SINUN |
|
|
2:200 SARJA |
20: kaksoismagneettiventtiilin ohjaus 5/2-suuntaisesti |
06:G1/8 | B: DC24V | L: Linja |
|
|
3:300 SARJA |
|
08:G1/4 | C: AC110V |
|
|
|
|
|
10:G3/8 | E: AC24V |
|
|
|
|
|
|
F: DC12V |
|
Tuotteen ominaisuudet:
1. Sisäisesti pilottikäyttöinen rakenne.
2. Mäntätyyppinen rakenne, jolla on erinomainen tiivistys ja herkkä reaktio.
3. Kaksipäinen kaksiasentoinen solenoidiventtiili muistitoiminnolla.
4. Kaksipäinen kaksiasentoinen solenoidiventtiili muistitoiminnolla.
5. Sisäiset reiät on käsitelty erikoistekniikoilla, mikä johtaa minimaaliseen kitkavastustukseen, alhaiseen käynnistysilmanpaineeseen ja pidentäen käyttöikää.
6. Voiteluton toiminta.
7. Sivulevykiinnitys, joka mahdollistaa suoran liittämisen käyttöosiin.
8. Varustettu manuaalisella laitteella kätevää asennusta ja virheenkorjausta varten.
9. Valittavissa useita vakiojännitetasoja.
|
työväline |
Ilma (suodatettu yli 40 μm:n suodattimen läpi) |
|
Toiminta |
Pilotin tyyppi |
|
paikkojen määrä |
2-asento 5-suuntainen |
|
voitelu |
tarpeeton |
|
Käyttöpainealue MPa (psi) |
0,15-0,8 (21-114) |
|
Taattu paineenkesto |
1,5 MPa (215 psi) |
|
Käyttölämpötila °C |
-20-70 |
|
Rungon materiaali |
alumiiniseos |
|
Vakiojännite |
AC220V, AC110V, AC24V, DC24V, DC12V |
|
Käytä jännitealuetta |
AC:±15％DC:±10％ |
|
virrankulutus |
AC: 6VA DC: 4,8W |
|
suojaustaso |
IP65 (DIN40050) |
|
lämmönkestävyysluokka |
Luokka B |
|
Yhteyden tyyppi |
DIN-pistorasian tyyppi, pistorasiatyyppi |
|
Herätysaika |
0,05 sekuntia tai vähemmän |
|
malli |
Portin halkaisija |
MAX toimintataajuus |
Virtauksen poikkipinta-ala mm² (CV-arvo) |
|
4M210-06 |
Imu = G1/8 |
5 kertaa/sekunti |
14,0(0,78) |
|
4M220-06 |
Imu = G1/8 |
5 kertaa/sekunti |
14,0(0,78) |
|
4M210-08 |
Imu = G1/4 Pakokaasu = G1/8 |
5 kertaa/sekunti |
16,0(0,89) |
|
4M220-08 |
Imu = G1/4 Pakokaasu = G1/8 |
5 kertaa/sekunti |
16,0(0,89) |
|
4M310-08 |
Imu = G3/8 Pakokaasu = G1/4 |
4/s |
25,0 (1,40) |
|
4M320-08 |
Imu = G3/8 Pakokaasu = G1/4 |
4/s |
25,0 (1,40) |
|
4M310-10 |
Imu = G1/4 |
4/s |
30 (1,68) |
|
4M320-10 |
Imu = G1/4 |
4/s |
30 (1,68) |
