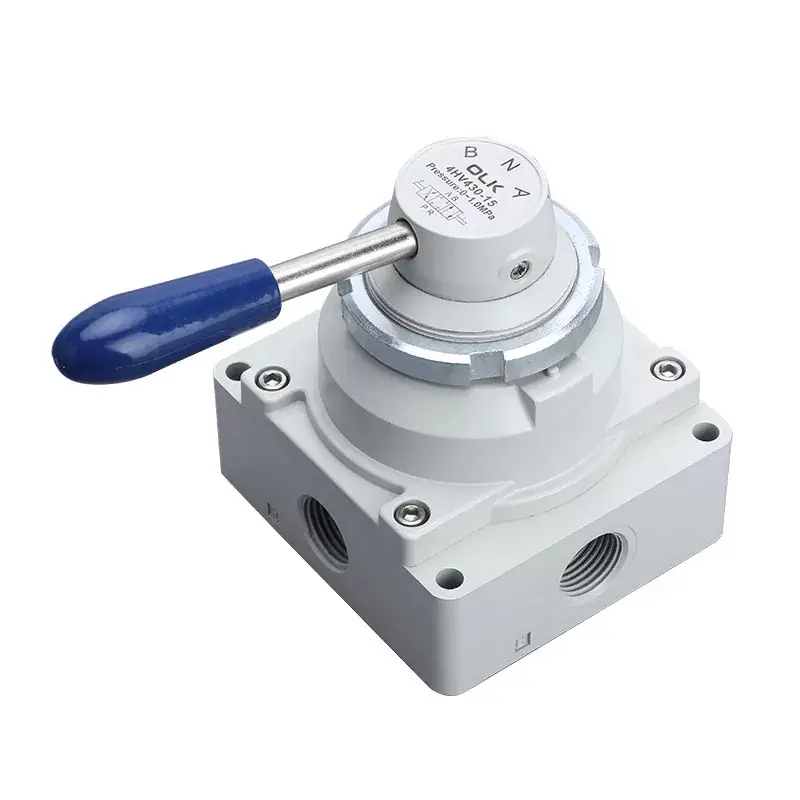

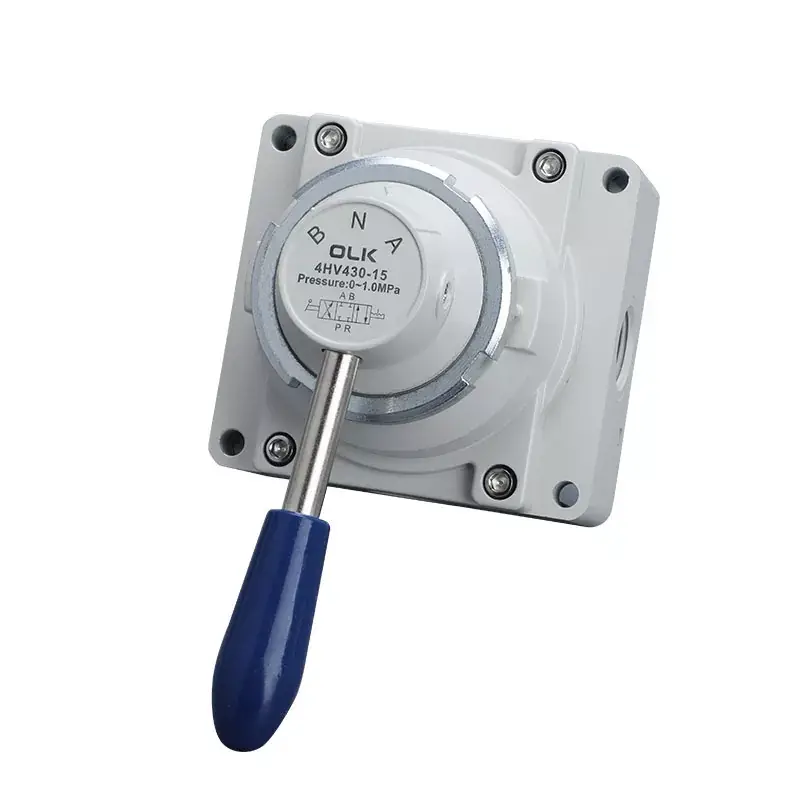

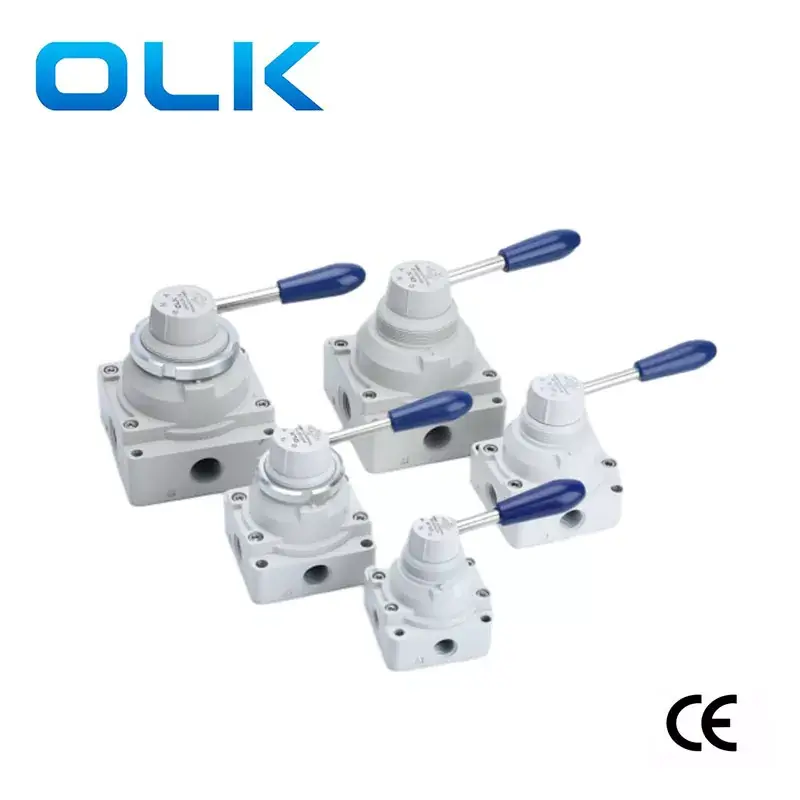

4HV-sarjan manuaalinen pyörivä 4-tieventtiili

Model:4HV210-08

Tervetuloa tukkumyyntiin tai räätälöityyn 4HV-sarjan manuaaliseen pyörivään venttiiliin 4 suuntaan tehtaaltamme milloin tahansa. Tarjoamme sinulle tehdasalennushinnat tuotteillemme. OLK on 4HV-käsiventtiilien valmistaja ja toimittaja Kiinassa.

Brand:
OLK
Action:
Manul,Hand control
Position:
4/2 way,4/3 way
Port size:
PT1/8 , PT1/4 , PT3/8 , PT1/2 , PT3/4

Lähetä kysely

Tuotteen Kuvaus

Ouleikai (OLK) 4HV-sarjan kaksisuuntainen neliporttinen/kolmitie neliporttinen käsikäyttöinen venttiili kytketään kääntämällä manuaalista vipua, mikä tarjoaa hyvän kosketustuntuman ja sujuvan toiminnan.

4HV-käsikäyttöisessä venttiilissä on suuri tehollinen virtausalue ja pieni painehäviö, mikä auttaa vähentämään energiankulutusta ja parantamaan tehokkuutta nesteensiirron aikana. Lisäksi se tarjoaa käyttäjille valittavanaan kaksi asennustyyppiä: paneeliasennus ja pohjaasennus, mukana asennusmutterit paneelin asennusta varten.

Kaiken kaikkiaan Ouleikai (OLK) 4HV manuaalinen venttiili on tehokas ja käyttäjäystävällinen ohjausventtiili, jota käytetään laajalti eri teollisuuden aloilla. Tarkempia tietoja 4HV-manuaalisesta venttiilistä on suositeltavaa tutustua siihen liittyvän tuotteen käsikirjaan tai keskustella ammattimaisen teknisen henkilöstön kanssa.

4HV manuaalinen venttiili Tuotteen ominaisuudet

1. Tasainen ja kevyt kääntyminen, hyvä tunto, tarkka sijainti:

2. Suuri tehollinen virtausalue pienellä painehäviöllä;

3. Suuri tehollinen virtausalue;

4. Saatavilla kaksi asennustapaa: paneeli- ja pohjaasennus. Paneeliasennuksen mukana tulee kiinnitysmutterit.

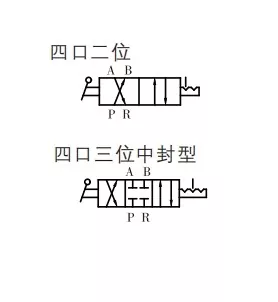

4HV-sarjan manuaalinen pyörivä 4-tieventtiili Symboli:

Tilauskoodi
4HV	2	30	__	8	S
Malli	sarja	asema		Portin koko	Asennustyyppi:
4HV: 4HV-sarjan käsikäyttöinen pyörivä venttiili	2:200 sarja	10:2 sijainti 4 Portti		06:PT1/8	Tyhjä
	3:300 sarja	30:3 sijainti 4 Portti		08:PT1/4	S: Paneeliasennus (venttiilimutterilla)
	4:400 sarja			10:PT3/8
				15:PT1/2
				20:PT3/4

4HV-sarjan manuaalinen pyörivä 4-tieventtiili Yleiset parametrit

työväline	Ilma (suodatettu yli 40 μm:n suodattimen läpi)
Toiminta	käsiohjaus
voitelu	tarpeeton
Käyttöpainealue MPa (psi)	0-1,0 (~145)
Taattu paineenkesto	1,5 MPa (215 psi)
Käyttölämpötila °C	-20-70

4HV-sarjan manuaalinen pyörivä 4-tieventtiili, eri parametrit

malli	Portin halkaisija	paikkojen määrä	Tehokas poikkipinta-ala mm² (CV-arvo)
4HV210-06	PT1/8	2-asento 4-suuntainen	14,0(0,78)
4HV230-06	PT1/8	3-asento 4-suuntainen	14,0(0,78)
4HV210-08	PT1/4	2-asento 4-suuntainen	14,0(0,78)
4HV230-08	PT1/4	3-asento 4-suuntainen	14,0(0,78)
4HV310-08	PT1/4	2-asento 4-suuntainen	30,0 (1,67)
4HV330-08	PT1/4	3-asento 4-suuntainen	30,0 (1,67)
4HV310-10	PT3/8	2-asento 4-suuntainen	33,0 (1,83)
4HV330-10	PT3/8	3-asento 4-suuntainen	33,0 (1,83)
4HV410-15	PT1/2	2-asento 4-suuntainen	88,0 (4,89)
4HV430-15	PT1/2	3-asento 4-suuntainen	88,0 (4,89)
4HV410-20	PT3/4	2-asento 4-suuntainen	95,0(5,27)
4HV430-20	PT3/4	3-asento 4-suuntainen	95,0(5,27)

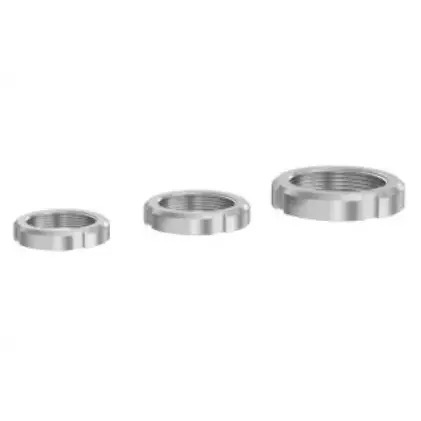

4-tie 4HV käsiventtiilillä toimiva venttiilin mutteri:

Malli:	Kierre:
4HV200	M35X1.5
4HV300	M40X1.5
4HV400	M52X1.5

OLK Pneumaattiset käsikäyttöiset pyörivät venttiilit – 5 mallin vertailu
Kuva
OLK malli	4HV210/310/410/230/330/430	HV200A/B	HV-02/03/04	HV400-02/03/04	K34R6-8/L/D
asema	2-asento 4-suuntainen	3-asento 4-suuntainen	3-asento 4-suuntainen	3-asento 4-suuntainen	3-asento 4-suuntainen
	3-asento 4-suuntainen
Portin koko	RC1/8,1/4,3/8,1/2,3/4	PT1/4	PT1/4, PT3/8, PT1/2	PT1/4, PT3/8, PT1/2	G1/4
Tuotteen ominaisuudet	Paneeliasennus	A: Nelisivuinen liitäntä B: kaksipuolinen liitäntä, jossa äänenvaimennus alareunassa			Tyhjä: Yksi reikä toisella puolella L: Kaksi reikää vastakkaisilla puolilla；D: Neljä reikää pohjassa；

Kahva	Irrotettava kahva	Irrotettava kahva	Irrotettava kahva	Ei irrotettavat/muoviset kahvat	Irrotettava kahva, palovammoja estävä kahva

Pohjan mitat	200-sarja: 62 mm 300-sarja: 74 mm 400-sarja: 94 mm	61,3 mm	74 mm	74 mm	55 mm
		HV200A			K34R6-8

		HV200B			K34R6-8L

					K34R6-8D

FAQ:

Mikä on 4HV-käsisäätöventtiilin ominaisuus?

4HV-käsiventtiili voidaan asentaa paneeliin.

Kuinka monta asentoa voidaan valita 4HV-käsiventtiilissä?

2-asentoinen 4-suuntainen ja 3-asentoinen 4-suuntainen kaksisuuntainen tyyppi voidaan valita.
