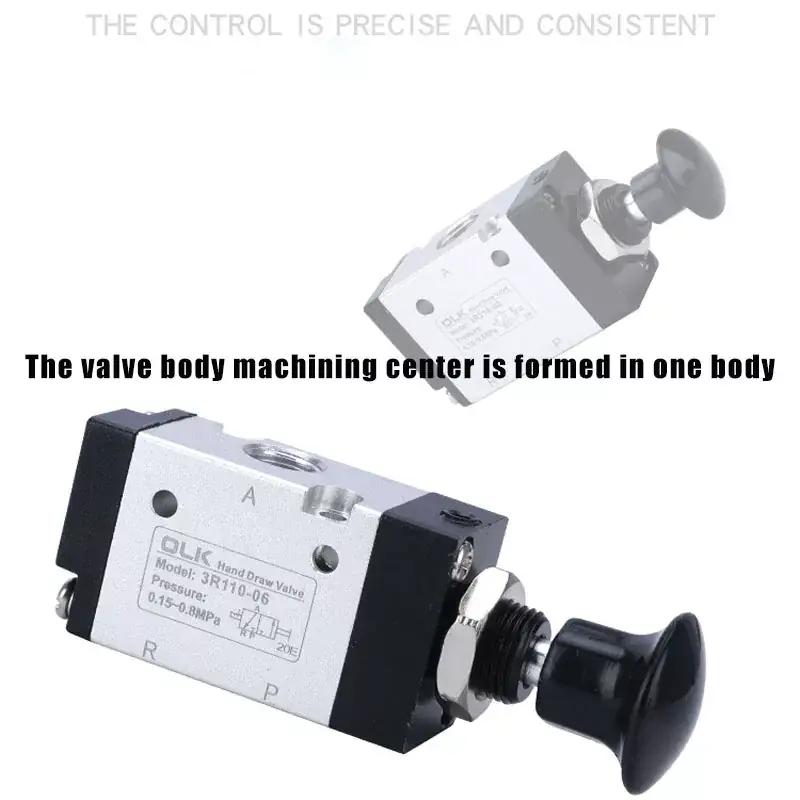

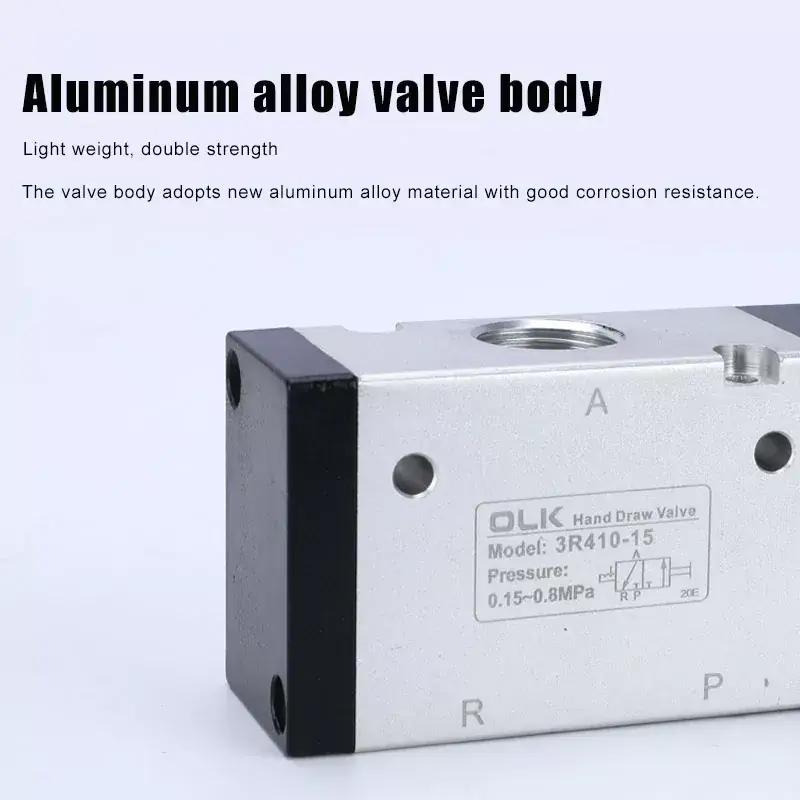

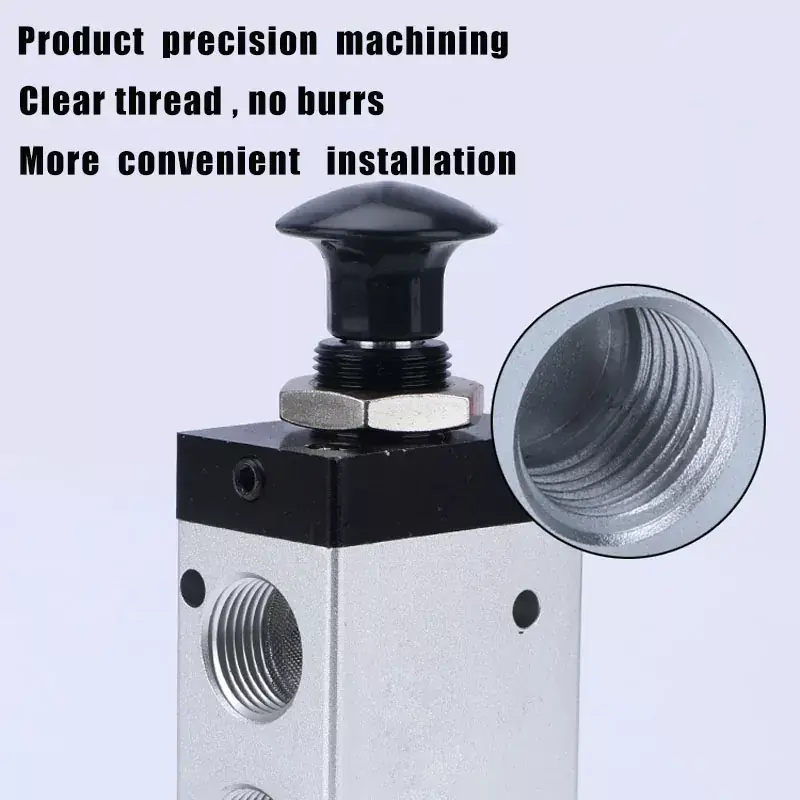

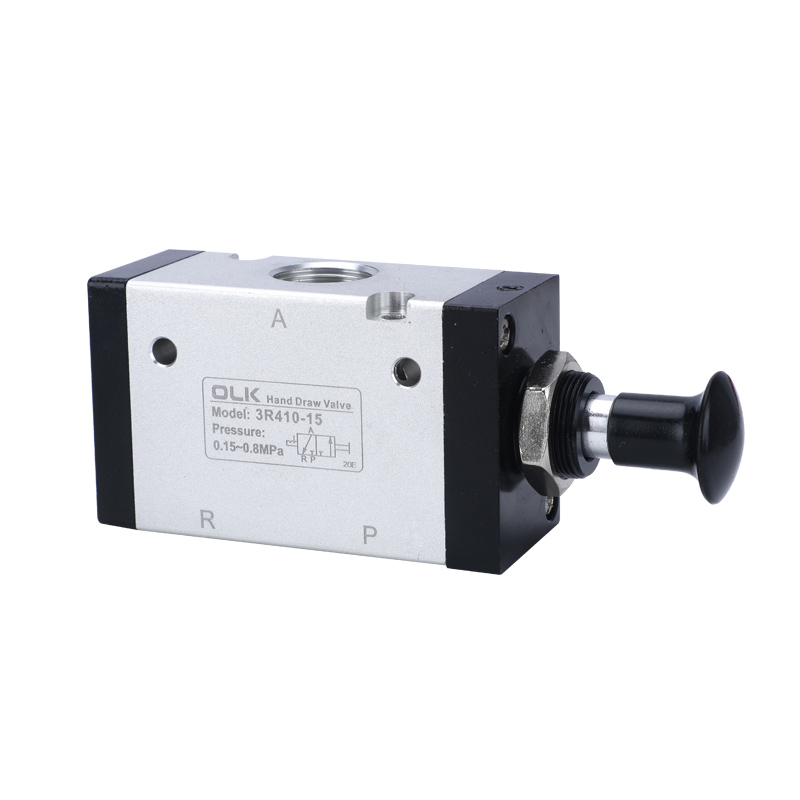

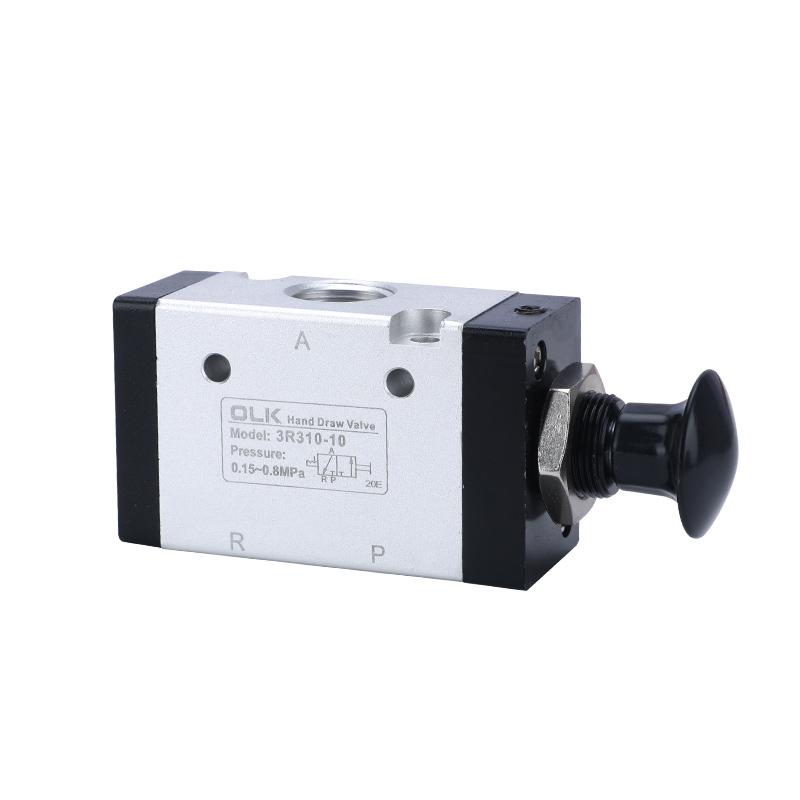

Ouleikai (OLK) on valmistanut vuodesta 2003 lähtien 3R-sarjan käsivipuventtiiliä, joka voi korvata AIR TAC -tyypin 3L-sarjan käsiventtiilin. 3R-käsikäyttöinen venttiili ohjaa suuntaa suoraan käsin. Kaksisuuntaisessa kolmitieventtiilissä on yksi tulo-, yksi ulostulo- ja yksi poistoaukko. Tuloaukko on varustettu suodatinverkolla, joka poistaa epäpuhtaudet ilmasta ja estää tiivisterenkaan likaantumisen ja ilmavuodon. Venttiilin alumiinirungon pinta on hiekkapuhallettu, ja liitännät ovat purseettomia. Valittavissa on useita putkien halkaisijoita (M5, G1/8, G1/4, G3/8, G1/2).
manuaalinen venttiili 3R-sarja SYMBOL:
| Tilauskoodi: |
|||
| 3R | 2 | 10 | 08 |
| MALLI: | SARJA: | TOIMINTO: | PORTIN KOKO: |
| 3R: 3/2-tie käsiventtiili | 1:100 sarja | C:AC220V | 100-sarja:06:G1/8 |
|
|
2:200 sarja |
|
200-sarja:06:G1/8 |
|
|
3:300 seirejä |
|
200-sarja:08:G1/4 |
|
|
|
|
300-sarja:08:G1/8 |
|
|
|
|
300-sarja:10:G3/8 |
1. Manuaalinen käyttö, koaksiaalinen akselin kanssa helppoa ja tarkkaa asemointia varten, mikä varmistaa luotettavuuden.
2. Mäntätyyppinen rakenne, jossa on erinomainen tiivistys, kompakti koko, kevyt ja helppo asentaa.
3. Sisäiset reiät on käsitelty erikoistekniikoilla, mikä johtaa minimaaliseen kitkakestävyyteen ja pidentäen käyttöikää.
4. Ei vaadi öljyvoitelua.
5. Helppo asennus useilla asennusasennoilla, mikä helpottaa käyttöä.
|
työväline |
AC220V, AC110V, AC24V, DC24V, DC12V |
|
Toiminta |
Manuaalinen suora toiminta |
|
paikkojen määrä |
Kaksi asentoa kolmisuuntainen |
|
voitelu |
tarpeeton |
|
V: VP-solenoidiventtiili on 2-asentoinen 3-tie. |
0-0,8(0-114) |
|
Taattu paineenkesto |
1,5 MPa (215 psi) |
|
Käyttölämpötila °C |
-20-70 |
|
Rungon materiaali |
alumiiniseos |
|
malli |
Portin halkaisija |
Virtauksen poikkipinta-ala mm² (CV-arvo) |
|
3R110-M5 |
M5 |
5,5(0,3) |
|
3R210-08 |
G1/8 |
12.0(0.67) |
|
E: BAŞLANGIÇ |
G1/8 |
14,0(0,78) |
|
3R210-08 |
G1/4 |
16,0(0,89) |
|
3R310-08 |
G1/4 |
25,0 (1,39) |
|
ف: تيار مستمر 12 فولت |
G3/8 |
30,0 (1,67) |
UKK:
Miten 3R vetoventtiili toimii?
3R manuaalinen vetoventtiili toimii manuaalisella palautusmekanismilla.
Kuinka monta tyyppiä vetokäsiventtiilissä?
3R-käsiventtiili (3-TIE) ja4R käsiventtiiliM5
