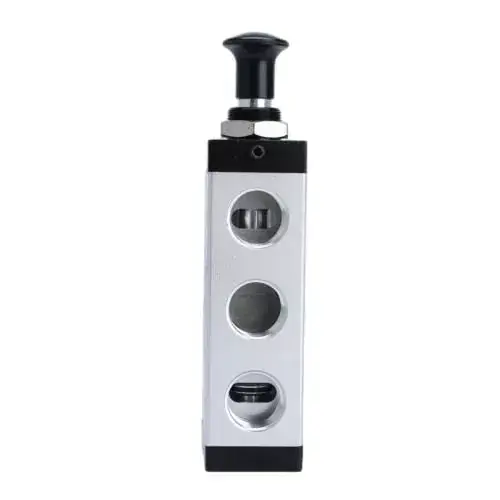

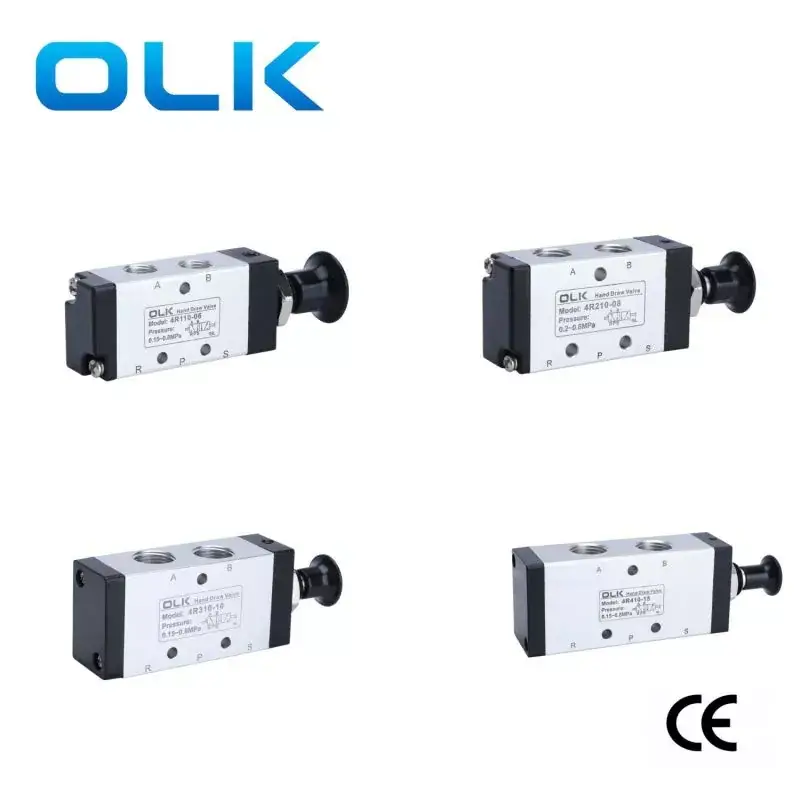

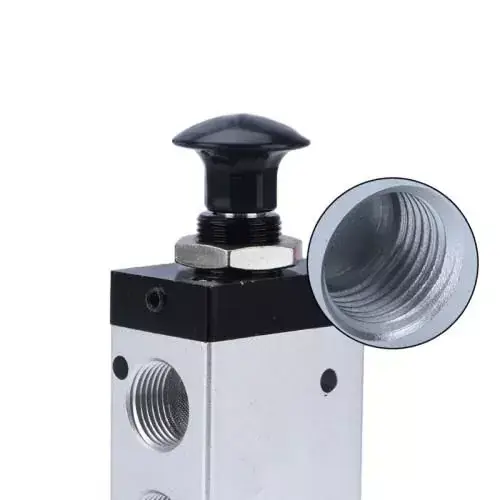

Ouleikai (OLK) 4R -sarjan käsikäyttöinen 5-tieventtiili omaksuu 2/5-mallin, mahdollistaen erilaisten kaasujen ohjauksen ja kytkemisen erilaisten pneumaattisten järjestelmien vaatimuksiin. Käsin vetotoiminto ohjaa suunnan muutosta, mikä tekee käyttäjistä kätevää ohjata kaasuvirtauksen suuntaa manuaalisesti erittäin joustavasti.
Huomautuksia: Älä ylitä käsivetoventtiilin nimelliskäyttöpainealuetta, jotta se ei vaikuta tuotteen turvallisuuteen ja vakauteen. Käyttöskenaariot: Käytetään kaasun ohjaukseen laboratoriokaasujärjestelmissä ja vastaavissa sovelluksissa.
SYMBOLI:
Tilauskoodi:
4R
2
10
08
MALLI:
SARJA
TOIMINTO:
PORTIN KOKO:
4L:5/2 käsiventtiili
1:100 sarja
10:2 asema
100-sarja:06:G1/8
2:200 seirejä
200-sarja:06:G1/8
3:300 seirejä
200-sarja:08:G1/4
300-sarja:08:G1/8
300-sarja:10:G3/8
|
työväline |
Ilma (suodatettu yli 40 μm:n suodattimen läpi) |
|
Toiminta |
Manuaalinen suora toiminta |
|
voitelu |
tarpeeton |
|
Työpainealue MPa (psi) |
0-0,8(0-114) |
|
Taattu paineenkesto |
1,5 MPa (215 psi) |
|
Käyttölämpötila °C |
-20-70 |
|
Rungon materiaali |
alumiiniseos |
|
malli |
Portin halkaisija |
Virtauksen poikkipinta-ala mm² (CV-arvo) |
|
4R110-M5 |
M5 |
5,5(0,3) |
|
4R110-06 |
G1/8 |
12.0(0.67) |
|
4R210-06 |
G1/8 |
14,0(0,78) |
|
4R210-08 |
G1/4 |
16,0(0,89) |
|
4R310-08 |
G1/4 |
25,0 (1,39) |
|
4R310-10 |
G3/8 |
30,0 (1,67) |
|
4R410-15 |
G1/2 |
50,0 (2,79) |
