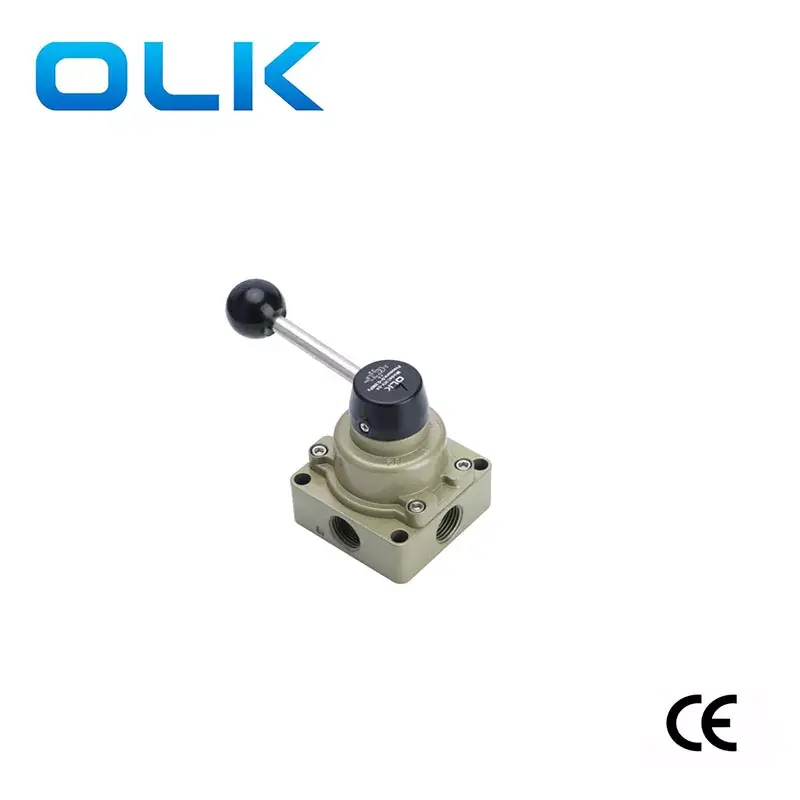

OLK on HV-sarjan manuaalinen pyörivä venttiili 4-tietä valmistaja ja toimittaja Kiinassa. Alumiiniseoksella on erinomaiset fysikaaliset ominaisuudet verrattuna puhtaan alumiiniin. Ero HV-02-, HV-03- ja HV-04-manuaalisten venttiilien välillä on rajapinnan koko. Näissä venttiileissä on kolme säädettävää hammaspyörää, joissa on selkeät vaihdemerkinnät, ja niitä käytetään yleisesti sylinterien hallintaan muun muassa.
Kun se on vaihdettu 02 -vaihteeseen, B -pakoportti vapauttaa ilmaa, pakoportin tuuletusaukot ja sylinteri ulottuu.
Kun vaihdetaan N -vaihteeseen, sekä A- että B -pakoportit ovat kiinni ja sylinteri pysähtyy puolivälissä.
Kun se on vaihdettu 01 -vaihteeseen, A -pakokaasu vapauttaa ilmaa, B -pakoportin tuuletusaukot ja sylinterin vetäytyminen.
|
Malli |
HV200A-02 |
HV230A-02 |
HV200B-02 |
HV230B-02 |
|
Työväline |
Ilma （suodatin yli 40 μm: n suodattimen näytön läpi |
|||
|
Toimintatila |
Kädenhallinta |
|||
|
Satamakoko |
Sisääntulo = ulostulo = pt1/4 |
|||
|
Painealue |
0,15-0,8MPA (21-114PSI) |
|||
|
Sijainti |
2/4 satama |
3/4 satama |
2/4 satama |
3/4 satama |
|
Paine |
'-10-60 ℃ |
|||
|
Todistepaine |
1,5MPA (215PSI) |
|||
|
OLK Pneumaattinen käsipyörivä venttiilit - 5 mallia vertailu |
|||||||||
|
Kuva |
|
|
|
|
|
|
|
|
|
|
OLK -malli |
4HV210/310/410/230/330/430 |
|
HV200A/B |
|
HV-02/03/04 |
|
HV400-02/03/04 |
|
K34R6-8/L/D |
|
Sijainti |
2 Asema 4 -tapaa |
|
3 Asema 4 -tapa |
|
3 Asema 4 -tapa |
|
3 Asema 4 -tapa |
|
3 Asema 4 -tapa |
|
|
3 Asema 4 -tapa |
|
|
|
|
|
|
|
|
|
Satamakoko |
RC1/8,1/4,3/8,1/2,3/4 |
|
PT1/4 |
|
PT1 / 4, PT3 / 8, PT1 / 2 |
|
PT1 / 4, PT3 / 8, PT1 / 2 |
|
G1/4 |
|
Tuoteominaisuudet |
Paneelin kiinnitys |
|
V: Neljänneksen rajapinta B: Kaksipuolinen rajapinta, äänenvaimennuksen alaosassa |
|
|
|
|
|
Tyhjä ： Yksi reikä toisella sivulla L ： Kaksi reikää vastakkaisilla sivuilla ； D ： Neljä reikää pohjassa ； |
|
|
|
|
|
|
|
|
|
|
|
|
Kahva |
Irrotettava kahva |
|
Irrotettava kahva |
|
Irrotettava kahva |
|
Irrotettavissa olevat/ muoviset kahvat |
|
Irrotettava kahva, sukun vastainen kahva |
|
|
|
|
|
|
|
|
|
|
|
|
Pohjan mitat |
200 Sarja: 62 mm |
|
61,3 mm |
|
74 mm |
|
74 mm |
|
55 mm |
|
|
|
|
HV200A |
|
|
|
|
|
K34R6-8 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
HV200B |
|
|
|
|
|
K34R6-8L |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
K34R6-8D |
|
|
|
|
|
|
|
|
|
|
|
|
Malli |
HV300-02 |
HV330-02 |
HV300-03 |
HV330-03 |
HV300-04 |
HV330-04 |
|
Työväline |
Ilma （suodatin yli 40 μm: n suodattimen näytön läpi |
|||||
|
Toimintatila |
Kädenhallinta |
|||||
|
Satamakoko |
PT1/4 |
PT1/4 |
PT3/8 |
PT3/8 |
PT1/2 |
PT1/2 |
|
Painealue |
0,15-0,8MPA (21-114PSI) |
|||||
|
Sijainti |
2/4 satama |
3/4 satama |
2/4 satama |
3/4 satama |
2/4 satama |
3/4 satama |
|
Paine |
'-10-60 ℃ |
|||||
|
Todistepaine |
1,5MPA (215PSI) |
|||||
