NBR, VITON, EPDM tai PTFE? Kuinka valita oikea tiivistemateriaali solenoidiventtiilillesi?

Oletko koskaan kohdannut näitä ongelmia pneumaattisen järjestelmäsi kanssa?

Venttiili alkaa vuotaa ilmaa muutaman viikon kuluttua.

Kumitiiviste turpoaa ja juuttuu.

Venttiili pettää välittömästi käsiteltäessä korkean lämpötilan nesteitä.

90 %:ssa tapauksista venttiilin laatu on hyvä, mutta tiivistemateriaali on väärä. Tiiviste on solenoidiventtiilin "sydän". Oikean materiaalin valinta voi pidentää laitteesi käyttöikää miljoonilla jaksoilla.

OLK Pneumaticilla on viisi päätyyppiä tiivistemateriaalia, jotka sopivat erilaisiin teollisiin skenaarioihin. Tässä on yksinkertainen opas oikean valitsemiseen.

1. NBR (nitriilibutadieenikumi) – Paras valinta ilmajärjestelmiin

Paras: Normaali paineilma, neutraalit kaasut, mineraaliöljyt.

·Lämpötila: -20°C - 80°C.

· Kustannustehokas

NBR on yleisin materiaali pneumaattisessa teollisuudessa ja tehdasautomaatiossa. Sillä on erinomainen öljyn- ja kulutuskestävyys. Koska useimmat paineilmajärjestelmät sisältävät pienen määrän voiteluöljysumua, NBR on täydellinen vakioratkaisu.

OLK:n suositus:

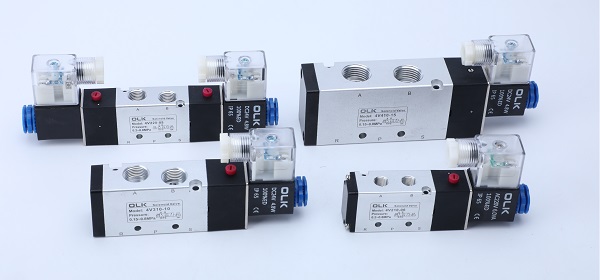

Yleisille automaatiolaitteille standardimme4V110/ 4v210/4v310-sarjan solenoidiventtiilitja3V sarjan solenoidiventtiiliton varustettu korkealaatuisilla maahantuoduilla NBR-tiivisteillä. Ne tarjoavat vakaan suorituskyvyn ja pitkän elinkaaren kustannustehokkaalla hinnalla.

2.HNBR  -Korkean lämpötilan ilma- ja öljypitoisille järjestelmille

Paras: öljysumu-ilmajärjestelmät, korkeataajuiset teollisuuskoneet

·Lämpötila: -20°C - 80°C.

3. FKM / Viton (fluorikumi) – Korkea lämpötila ja kemikaalinkestävyys

Sopii parhaiten: korkeille lämpötiloille, kemikaaleille, syövyttäville nesteille ja tyhjiöjärjestelmille

·Lämpötila: -20°C - 180°C.

· Korkeat kustannukset

Jos työympäristösi on erittäin kuuma (esim. ruiskuvalukoneiden tai moottoreiden lähellä), tavalliset NBR-tiivisteet kovettuvat ja halkeilevat. Sinun on päivitettävä FKM:ään. Se maksaa enemmän, mutta kestää korkeaa lämpöä ja kovia kemikaaleja tehokkaasti.

OLK:n suositus:

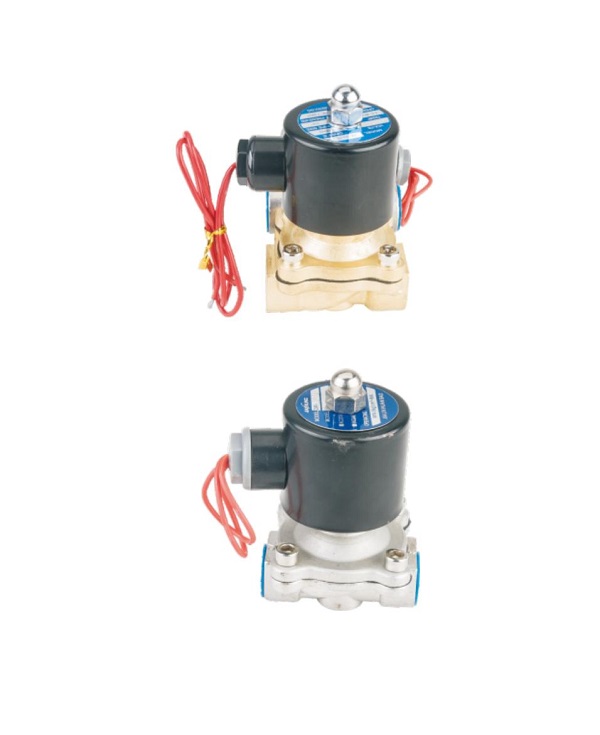

Jos tarvitset venttiilin korkean lämpötilan sovelluksiin, ota yhteyttä tiimiimme räätälöimään2W-sarjan solenoidiventtiiliFKM-tiivisteillä.

4. EPDM (etyleenipropyleeni) – kuuman veden ja höyryn asiantuntija

Paras: kuuma vesi, matalapaineinen höyry, ketonit.

·Lämpötila: -40°C - 130°C.

·Ei sovellu öljylle

·Hyvä mietoa happoa ja alkalia vastaan

EPDM sopii erinomaisesti vesijärjestelmiin. Sillä on kuitenkin kohtalokas heikkous: se ei ole yhteensopiva öljyn kanssa. Jos ilmakompressorisi päästää öljyä järjestelmään, EPDM-tiivisteet turpoavat ja rikkoutuvat. Siksi käytämme harvoin EPDM:ää tavallisissa pneumaattisissa sylintereissä, mutta se sopii erinomaisesti vesiputkiin.

5. PTFE (teflon) – Paras syövyttäville kemikaaleille

Sopii parhaiten: Korkean lämpötilan höyrylle, aggressiivisille kemikaaleille.

·Lämpötila: -200°C - 260°C.

· Erinomainen korroosionkestävyys

OLK:n suositus:

Höyrynsäätöputkistoon (tekstiili- tai sterilointiteollisuudessa) pneumaattinen kulmatiivisteventtiilimme ja2L-sarjan höyrymagneettiventtiiliKäytä PTFE-tiivisteitä varmistaaksesi luotettavuuden äärimmäisissä olosuhteissa.

6. Metallitiivistys – erittäin korkeille lämpötiloille ja korkealle paineelle

Paras: korkeapaineilma, valimokoneet

·Lämpötila: jopa 350°C.

Pikavalintaopas

Kuinka valita oikea tiivistemateriaali?-- Oikean tiivisteen valinta säästää rahaa ja huoltoaikaa.

Tarvitsetko vakioventtiilin ilmasylintereihin? Pidä kiinni NBR:stä.

Kuumien nesteiden tai kemikaalien käsittely? Päivitä FKM:ään.

Syövyttäville kemikaaleille? Valitse PTFE.

Äärimmäiseen höyryyn ja korkeaan paineeseen? Metallitiiviste

Etkö vieläkään ole varma, kumman valita?

Ota yhteyttä OLK Pneumaticiin jo tänään. Insinöörimme auttavat sinua valitsemaan täydellisen venttiilin projektiisi.

Kuinka tiivistys mitataan?

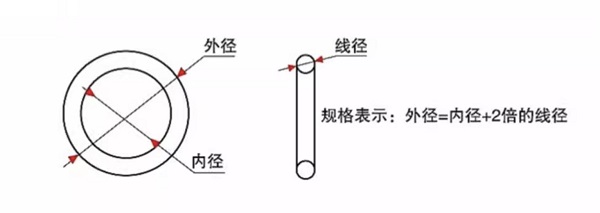

Tekniset tiedot:Ulkohalkaisija * Sisähalkaisija * Poikkileikkaus (Yksikkö: mm)

Määrittelysääntö:Ulkohalkaisija = sisähalkaisija + 2 × poikkileikkaus (yksikkö: mm)

O-renkaiden perussääntö:Ulkohalkaisija × poikkileikkaus (leikkausleikkauksen halkaisija)

Tiivistetiivisteisiin:Ulkohalkaisija × sisähalkaisija × paksuus (karkea/hieno, yksikkö: mm)

Kuinka käsitellä vaurioituneita tiivisteitä?

Vaikka valitsemme oikean tiivistemateriaalin, tiiviste voi silti vaurioitua todellisen käytön aikana.

Perinteisessä kiinalaisessa lääketieteessä lääkärit käyttävät "Katso, Kuuntele, Kysy ja Tunne" löytääkseen sairauden syyn.

Samoin pneumaattisissa järjestelmissä voimme myös diagnosoida tiivistevauriot seuraamalla kolmea vaihetta:

Tarkkaile vikailmiötä   →   Analysoi perimmäinen syy  →    Käytä oikeaa ratkaisua

Alla olevassa taulukossa on kuvattu pneumaattisten järjestelmien yleisimmät tiivistevauriot, niiden mahdolliset syyt ja suositellut toimenpiteet ongelman ratkaisemiseksi.

Tämä auttaa käyttäjiä tunnistamaan ongelman nopeasti ja valitsemaan oikeat korjaustoimenpiteet venttiilin pitämiseksi käynnissä turvallisesti ja tehokkaasti.
