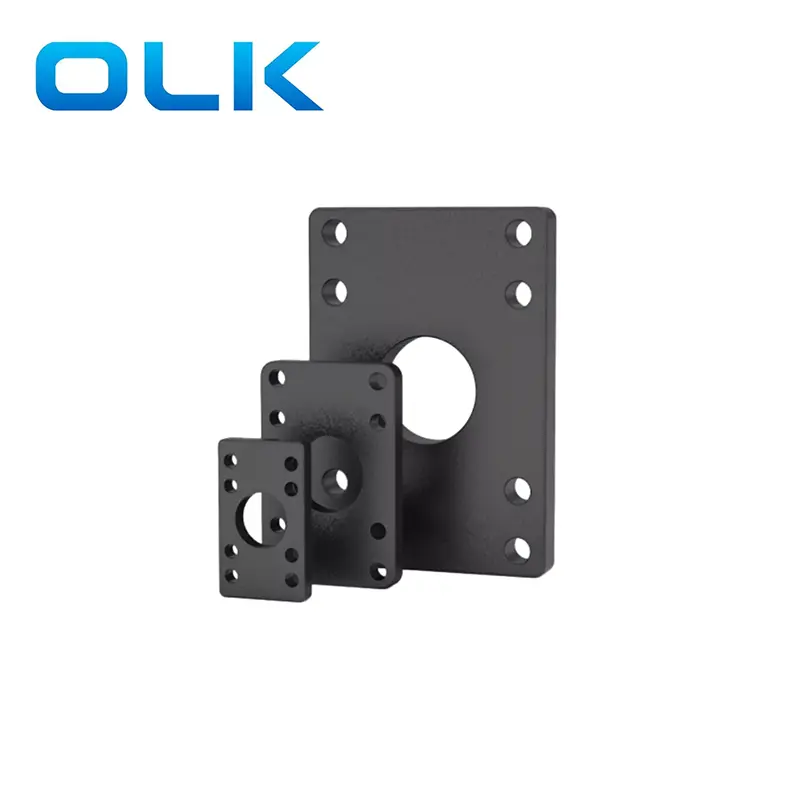

FA -laipankiinnitys on Etu -kiinnityskiinnike, jota käytetään SC -sarjan standardi pneumaattisissa sylintereissä. Sylinterirunko on siten, että kuorman liikkuminen ja männän liikesuunta ovat samalla akselilla tai yhdensuuntaisella. FA -kiinnitysvarusteen kokonaisrakenne omaksuvat interboidun leimausmuovan. Ja pinta on musta sinkkien pinnoitustekniikka.
FA-laipankiinnitys on musta suorakulmio, jossa on kiinnitysreiät, jolloin SC-sarjan pneumaattinen sylinteri on kiinnitetty tiukasti koneelle ja pinnalle ei-rod-päästä. Se noudattaa ISO 15552: n tai ISO 6431 -sylinterin asennusstandardeja. Säätää koon reikän asennon, tiivisrakenteen, helpon asennuksen ja yhdistelmää varten.
Sovellus: FA-etulevyn sylinterikannan soveltuvuuden vuoksi laitteiden asentamiseen kiinnikkeillä tai robottivarsilla etupäässä ja yleensä samalla tasolla kuin automaattisten koneiden asennusreiät. Joten seuraavasti on useita tyypillisiä sovellusskenaarioita
Pakkauskoneet: kiinteän asennon lineaariset liikkeet tarkalla aivohalvauksen hallinnalla.
Automaatiolaitteet: Sylinterien vakaa kiinnitys pystysuorassa tai vaaka -asennossa.
Materiaalinkäsittely: Käytetään kalusteissa, joissa sylinteri on kiinnitettävä turvallisesti.
Koneistusasemat: Painostamiseen, työntämiseen tai kiinnitystoimiin, jotka vaativat nolla sivuttaista liikettä.
Testilaitteet ja ohjausyksiköt: missä jäykkä sylinterin sijainti on välttämätöntä toistettavuuden kannalta.
|
SC |
63 |
X |
50 |
- |
S |
- |
FA |
|
SC -sarjan standardi pneumacit -sylinteri |
Porauskoko |
|
sidos |
|
S ： magneettinen |
|
FA: Sylinterinpää FA -laipankiinnikkeellä |
|
|
|
|
|
|
Tyhjä: Ei |
|
|
|

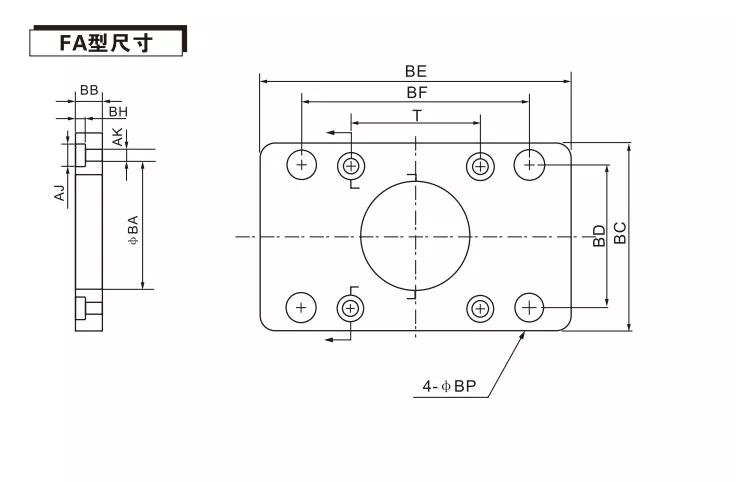

Koodi / poraus halkaisija |
32 |
40 |
50 |
63 |
80 |
100 |
125 |
160 |
200 |
|
Ba |
28.3 |
32.3 |
38.3 |
38.3 |
47.3 |
47.3 |
60.3 |
65.3 |
75.3 |
|
Bb |
10 |
10 |
10 |
12 |
16 |
16 |
20 |
20 |
25 |
|
BC |
47 |
52 |
65 |
76 |
95 |
115 |
140 |
180 |
220 |
|
Bd |
33 |
36 |
47 |
56 |
70 |
84 |
90 |
115 |
135 |
|
OLLA |
72 |
84 |
104 |
116 |
143 |
162 |
224 |
280 |
320 |
|
Bf |
58 |
70 |
86 |
98 |
119 |
138 |
180 |
230 |
270 |
|
Bh |
6.5 |
6.5 |
6.5 |
8.5 |
10.5 |
10.5 |
8 |
8 |
12 |
|
AJ |
10.5 |
10.5 |
10.5 |
13.5 |
16.6 |
16.6 |
19 |
25 |
25 |
|
Ja |
6.5 |
6.5 |
6.5 |
8.5 |
10.5 |
10.5 |
13 |
17 |
17 |
|
Bp |
7 |
7 |
9 |
9 |
11 |
11 |
16 |
18 |
22 |
|
T |
33 |
37 |
47 |
56 |
70 |
84 |
110 |
140 |
175 |
Voiko FA -etulaipan sylinterikiinnike sovittaa muiden sylinterien kanssa käytettäväksi?
Eri sylinterien asennusreiät ovat erilaiset sijainnit, ja vastaavia FA -laippalevyjä tulisi käyttää. Tätä FA -sarjan laippalevyä voidaan käyttää vain SC -sarjan vakiosylinterien kanssa.
WHTATS EIDEN OLK FA -laipan kiinnitys ja FB -takalaippa？
FA -etulaippa: Kytke sylinterin etupää laitteeseen, mäntätangon ollessa ulospäin asennuksen aikana. Yleisesti käytetty laitteiden käyttöliittymä- ja kuormitusskenaarioissa.
FB -takalaippa: Kytke sylinterin takaosa laitteisiin ja piilota sylinterin runko kiinnikkeen taakse. Sopii tilanteisiin, joissa sylinterin runko on kiinnitettävä ja sen sijainti ylläpidettävä.
