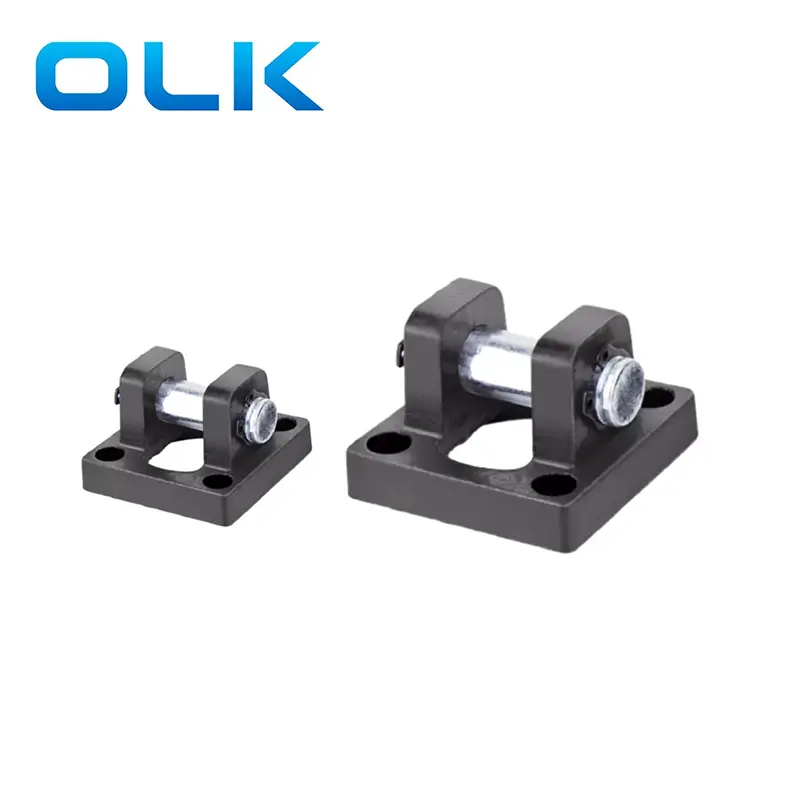

OLK-pneumaattinen yritys kaksois korvan takaosan kiinnitys-CB Clevis -asennusteline SC-sarjan pneumaattiselle sylinterille.CB Clevis -kiinnike on kaksipuolinen symmetrinen ja Centr-lähtösuunnitelma. Sillä on parempi kohdistus ja vakaus. Sitä käytetään yleisesti saranoidussa tai keskustassa asennettavassa levityksessä ja se toimii hyvin, kun se on ihanteellista ja miettiä. Systems.CB Clevis -asennusteline, joka sopii keskipitkän tai suuren reikän koon pneumaattisiin sylintereihin, raskaisiin kuormituksiin tai dynaamisiin sovelluksiin.
CB Clevis -asennusteline, jota käytetään laajasti tulostuslaitteissa, ruokakoneissa, pakkauslinjoissa ja muissa laitteissa, jotka vaativat kelluvia liitäntöjä liikkuvassa päässä.
|
Koodi / poraus halkaisija |
32 |
40 |
50 |
63 |
80 |
100 |
125 |
160 |
200 |
|
CC |
19 |
19 |
19 |
19 |
32 |
32 |
50 |
55 |
60 |
|
CD. |
5 |
5 |
3 |
3 |
8 |
8 |
8 |
9 |
9 |
|
Ce |
12 |
14 |
14 |
14 |
20 |
20 |
25 |
30 |
30 |
|
CJ |
13 |
13 |
15 |
15 |
21 |
21 |
31 |
35.5 |
36 |
|
CP |
16.3 |
20.3 |
20.3 |
20.3 |
32.3 |
32.3 |
70 |
90 |
90 |
|
CT |
32 |
44 |
52 |
52 |
64 |
64 |
130 |
170 |
170 |
|
PA1 |
41 |
51.8 |
60.3 |
60.3 |
73.8 |
73.8 |
139 |
181 |
181 |
|
PB1 |
33.5 |
45.5 |
54 |
54 |
65.5 |
65.5 |
131.5 |
171.5 |
171.5 |
|
S |
48 |
50 |
62 |
75 |
94 |
112 |
140 |
180 |
220 |
|
T |
33 |
37 |
47 |
56 |
70 |
84 |
110 |
140 |
175 |
Mitä pneumaattista sylinteriä sitä voidaan käyttää CB Clevis -asennustelineessä?
Neljän kierteitetyn reikän asennusasento on kiinnitetty ja sitä voidaan käyttää vain SC -sylintereihin,

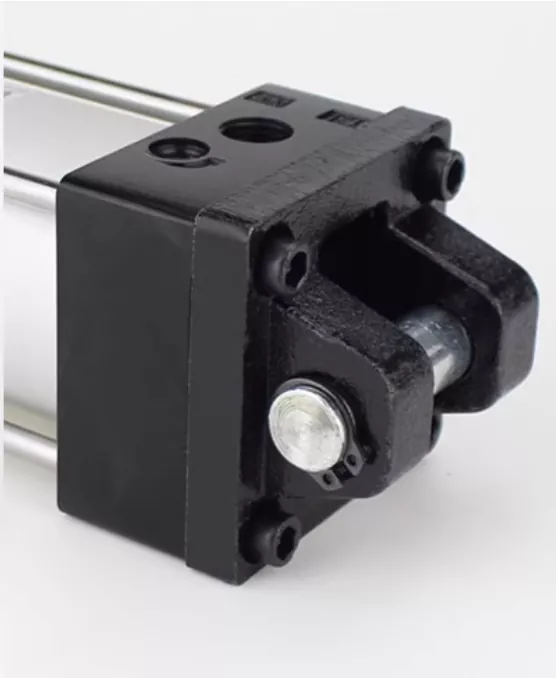

Kuinka asentaa CB -sylinterin clevis -kiinnitys SC -sylinteriin?
Kohdista neljä ruuvia SC -sylinterin alaosassa olevien neljän kierteitetyn reikän kanssa, kiinnitä niiden asennot ruuveilla ja kiristä lopuksi jokainen kierteitetty reikä sekvenssiin
Mitä eroa on CA: n ja CB: n välillä?
CA Clevis on yksittäinen clevis, CB Clevis on kaksinkertainen clevis.
Sisältääkö CB Clevis -asennusteline ruuviksi?
CB -sylinterin clevis -kiinnitystä eri spesifikaatiot käyttävät erilaisia ruuveja. Ota yhteyttä myyntiin saadaksesi tiedusteluja ja tarjouksia
