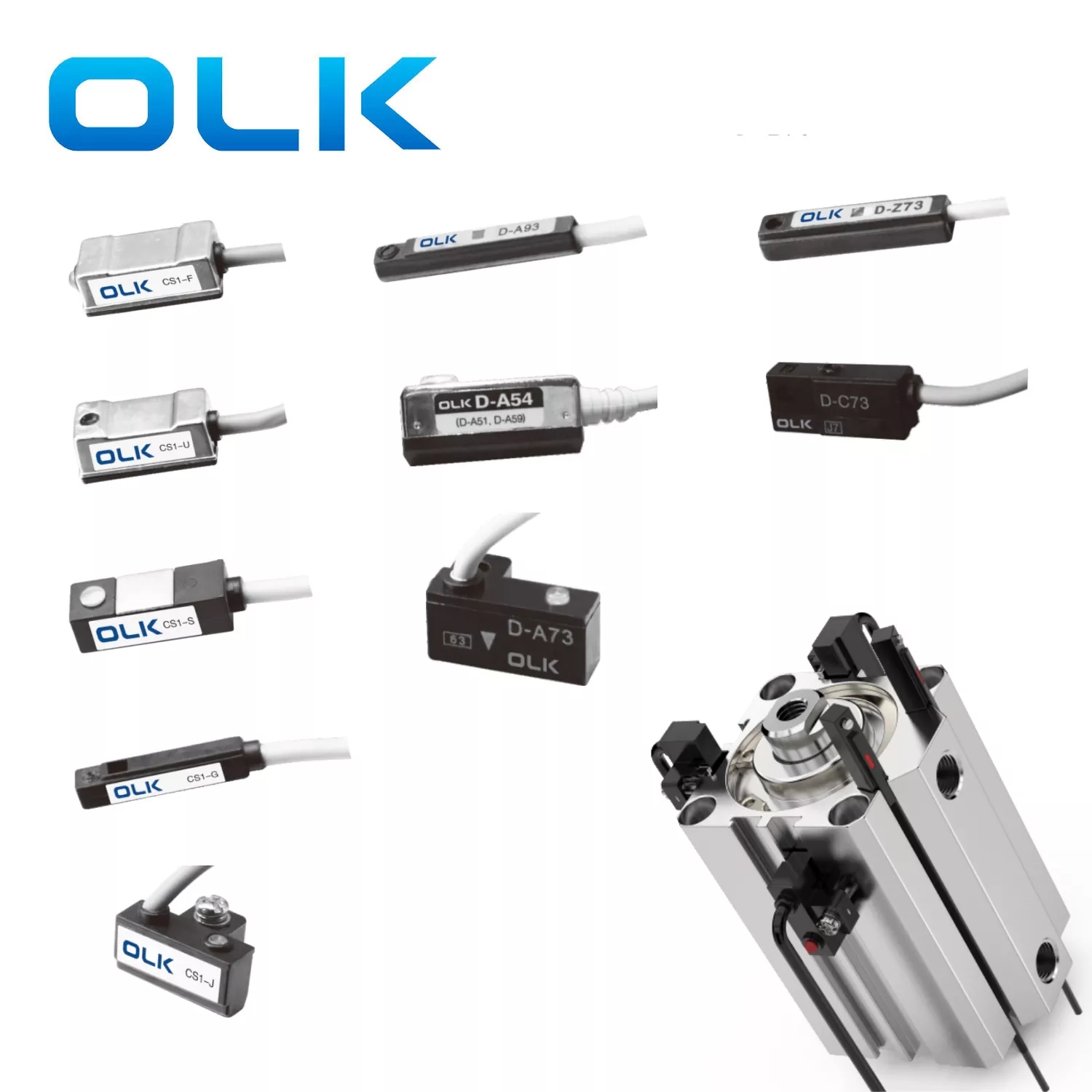

Sylinterimagneettikytkintä käytetään ilmaisylinterin iskun sijainnin havaitsemiseksi, ei tarvitse koneen ohjausventtiileille tai iskun kytkimille ja niiden kiinnityskiinnikkeille iskun molemmissa päissä ja ilman männän sauvan lopussa olevia törmäyslohkoja, mikä on helppo käyttää ja kompakti rakennetta. Korkea luotettavuus, pitkä käyttöikä, edulliset kustannukset ja lyhyen kytkimen vasteaika, joten sitä on käytetty laajasti.
OLK ehdottaa käytettäessä, on tärkeää huomata, että sylinterimagneettikytkin ei tule asentaa lähelle laitteita, joilla on vahvat magneettikentät. Kun kaksi magneettikytkimellä varustettua pneumaattista sylinteriä liikkuvat rinnakkain, magneettisten häiriöiden estämiseksi, etäisyyden tulisi olla yli 40 mm. On tarpeen tarkistaa säännöllisesti magneettikytkimen sijainti.
· Älykäs anturi
· Magneettinen stabiilisuus, herkkä induktio
· Helppo asentaa, voidaan asentaa mihin tahansa asentoon sylinterin iskun varrella
|
Malli |
CS1-F |
CS1-in |
CS1-J |
CS1-S |
CS1-G |
D-A93 |
D-A73 |
D-Z73 |
D-A54 |
|
Sovellettavat sylinterit |
SC/MAL/MA |
SC/MAL/MA |
SDA/TDA/TN |
Paha/minun |
SDA (ura) |
SU (SMC) |
CQ2B (SMC) |
CXS (SMC) |
|
|
Asennusmenetelmä |
Solmiotangot/rengashihnat |
Solmiotangot/rengashihnat |
Seurata |
Peruutettu |
Seurata |
Seurata |
Seurata |
Seurata |
Seurata |
|
Kuva |
|
|
|
|
|
|
|
|
|
|
Sylinterisovelluskaavio |
|
|
|
|
|
|
|
|
|
|
Ääriviivat kaavio |
|
|
|
|
|
|
|
|
|
|
Kytkintyyppi |
SPST yleensä auki |
SPST yleensä auki |
SPST yleensä auki |
SPST yleensä auki |
SPST yleensä auki |
SPST yleensä auki |
SPST yleensä auki |
SPST yleensä auki |
SPST yleensä auki |
|
Havaintotyyppi |
Reed -kytkin kosketuksella |
Reed -kytkin kosketuksella |
Reed -kytkin kosketuksella |
Reed -kytkin kosketuksella |
Reed -kytkin kosketuksella |
Reed -kytkin kosketuksella |
Reed -kytkin kosketuksella |
Reed -kytkin kosketuksella |
Reed -kytkin kosketuksella |
|
Käyttöjännite |
5–240 V DC/AC |
5–240 V DC/AC |
5–240 V DC/AC |
5–240 V DC/AC |
5–240 V DC/AC |
5–240 V DC/AC |
5–240 V DC/AC |
5–240 V DC/AC |
5–240 V DC/AC |
|
Max -kytkentävirta |
100 mA (max) |
100 mA (max) |
100 mA (max) |
100 mA (max) |
100 mA (max) |
100 mA (max) |
100 mA (max) |
100 mA (max) |
100 mA (max) |
|
Max -kontaktikapasiteetti |
10W (Max) |
10W (Max) |
10W (Max) |
10W (Max) |
10W (Max) |
10W (Max) |
10W (Max) |
10W (Max) |
10W (Max) |
|
Sisäinen virrankulutus |
Ei yhtään |
Ei yhtään |
Ei yhtään |
Ei yhtään |
Ei yhtään |
Ei yhtään |
Ei yhtään |
Ei yhtään |
Ei yhtään |
|
Jännitepisara |
Max 2,5 V @ 10Ma DC |
Max 2,5 V @ 100 mA DC |
Max 2,5 V @ 100 mA DC |
Max 2,5 V @ 10Ma DC |
Max 2,5 V @ 10Ma DC |
Max 2,5 V @ 40Ma DC |
Max 2,5 V @ 10Ma DC |
Max 2,5 V @ 40Ma DC |
Max 2,5 V @ 40Ma DC |
|
Vuotovirta |
|
|
|
|
|
Max 10W |
|
Max 10W |
Max 10W |
|
Merkkivalo |
Punainen LED |
Punainen LED |
Punainen LED |
Punainen LED |
Punainen LED |
Punainen LED |
Punainen LED |
Punainen LED |
Punainen LED |
|
Kaapeli |
2,8φ, 2c, harmaa öljynkestävä PVC |
2,8φ, 2c, harmaa öljynkestävä PVC |
2,8φ, 2c, harmaa öljynkestävä PVC |
2,8φ, 2c, harmaa öljynkestävä PVC |
2,8φ, 2c, harmaa öljynkestävä PVC |
2,8φ, 2c, harmaa öljynkestävä PVC |
2,8φ, 2c, harmaa öljynkestävä PVC |
2,8φ, 2c, harmaa öljynkestävä PVC |
2,8φ, 2c, harmaa öljynkestävä PVC |
|
Herkkyys |
|
|
|
|
60 Gauss |
60 Gauss |
60 Gauss |
60 Gauss |
60 Gauss |
|
Max -kytkentätaajuus |
200Hz |
200Hz |
200Hz |
200Hz |
- |
– |
- |
– |
- |
|
Käyttölämpötila |
– |
– |
– |
– |
– |
– |
– |
– |
– |
|
Iskunkestävyys |
30 g |
30 g |
30 g |
30 g |
30 g |
30 g |
30 g |
30 g |
30 g |
|
Tärinänkestävyys |
– |
– |
– |
– |
– |
– |
– |
– |
– |
|
Suojelualue |
– |
– |
– |
– |
– |
– |
– |
– |
– |
|
Suojapiiri |
Ei yhtään |
Ei yhtään |
Ei yhtään |
Ei yhtään |
Ei yhtään |
Ei yhtään |
Ei yhtään |
Ei yhtään |
Ei yhtään |
|
Malli |
Su-10 |
Su-12 |
SU-15 |
Su-16 |
SU-18 |
TCS1-F |
|
Sovellettavat sylinterit |
Su32 |
Su32/40/50 |
Sen |
SU80/100/12 |
|
Kiinnike |
|
Asennusmenetelmä |
Seurata |
Seurata |
Seurata |
Seurata |
Seurata |
Ruuvi |
|
Yksikkö |
Tietokoneet |
Tietokoneet |
Tietokoneet |
Tietokoneet |
Tietokoneet |
Tietokoneet |
|
Malli |
MA-16 |
MA-20 |
MA-25 |
MA-32 |
MA-40 |
MAL-16 |
MAL-20 |
MAL-25 |
MAL-32 |
MAL-40 |
|
Yksikkö |
Tietokoneet |
Tietokoneet |
Tietokoneet |
Tietokoneet |
Tietokoneet |
Tietokoneet |
Tietokoneet |
Tietokoneet |
Tietokoneet |
Tietokoneet |
1: Kiinnitä ruostumattomasta teräksestä valmistetulla vetoketjulla
2: Kiinnitä vetotankoon
3: Asenna suoraan asennuspaikasta
4: Kiskisen asennus
Magneettikytkin varotoimet
· Älä oikosulku 2-johdin kytkimiä.
2-johdinmagneettikytkimillä on erittäin alhainen vastus. Niiden kytkeminen suoraan virtaan voi aiheuttaa oikosulun ja polttaa kytkimen.
· Tarkista johdotuksen napaisuus.
2-johdinkytkimet on kytkettävä oikeaan napaisuuteen. Käänteinen johdotus voi aiheuttaa signaalin valon, joka ei käynnisty.
Kolmen johtimen kytkimet on myös kytketty oikein tai ne voivat vaurioitua.
· Älä liity suoraan suuriin induktiivisiin kuormituksiin.
Suuret kuormat, kuten moottorit tai suuret solenoidiventtiilit, voivat aiheuttaa ylijäämävirran ja tuhota kytkimen. Varmista, että jännite ja virta ovat vakaita ja puhtaita.
· Vältä vahvoja magneettikenttiä ja metallilastuja.
Ne voivat vähentää herkkyyttä ja aiheuttaa vääriä signaaleja tai epäonnistumisia. Käytä vahvoja magneettisia ympäristöjä erityisiä magneettikytkimiä, jotka on suunniteltu kyseiseen käyttöön.
· Älä käytä ankarissa ympäristöissä.
Anturipää on tehty hartsista. Vältä vettä, kemikaaleja tai merivettä, mikä voi aiheuttaa sen halkeilun tai turvotuksen.
· Käsittele huolellisesti.
Magneettikytkimet ovat hauraita. Vältä iskuja, vetämistä tai karkeaa käsittelyä varastoinnin, kuljetuksen ja asennuksen aikana.
· Vuotovirta 2-johdin elektronisissa kytkimissä.
Näillä kytkimillä on pieni vuotovirta. Varmista, että kuorman lähtövirta on korkeampi kuin vuotovirta väärien signaalien välttämiseksi. Kolmen johtimen kytkimillä on alhaisempi vuoto tai ne käyttävät mekaanisia kytkimiä ilman vuotoja.
· Muita erityisolosuhteita varten neuvottele ennen käyttöä.
Ota yhteyttä OLK -tiimiin välttääksesi väärän käytön aiheuttamat vahingot tai tappiot.
Kuinka magneettikytkintä käytetään?
Magneettikytkimiä voidaan käyttää yhdessä PLC: n, releiden ja muiden ohjaimien kanssa signaalien lähettämiseen.
Mitkä ovat magneettikytkimien varotoimenpiteet?
Älä oikosuluta virtalähdettä suoraan magneettikytkimiä käytettäessä.
Mikä on kosketuksettoman magneettikytkin?
Ei-kontakti magneettikytkin toimii eri tavalla kuin kosketustyypit. Se käyttää elektronisia komponentteja magneettien havaitsemiseen mekaanisten osien, kuten ruokokytkin, sijasta. Siksi sitä kutsutaan myös solid-state- tai elektroniseksi magneettikytkimeksi. Sillä on parempi vastus iskulle ja tärinälle, ja sen elinaika on melkein pysyvä.
|
Kahden sylinterien sijainnin havaitsemismenetelmän vertailu |
||
|
Havaitsemistie |
|
ominainen |
|

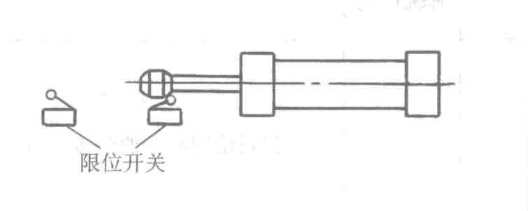

Rajakytkin: Rajakytkimet on asennettu männän sauvan edessä olevilla törmäyslohkoilla. Rajakytkimen tyypissä männän sauvaan asennetaan törmäyslohkot ja rajakytkimet (kuten matkakytkimet ja mekaaniset ohjausventtiilit) asennetaan männän sauvan liikkeen iskun molemmille päille männän liikkeen iskun havaitsemiseksi. Se on yhteyskytkin. |
|
1) Suunnittelun, asennuksen, virheenkorjauksen ja kunnossapidon työmäärä on suuri. 2) Asennustila on suuri 3) Kustannukset ovat korkeat. 4) Jos elinkaari käytetään väärin, se on lyhyt. 5) Magneettikentät eivät vaikuta |
|

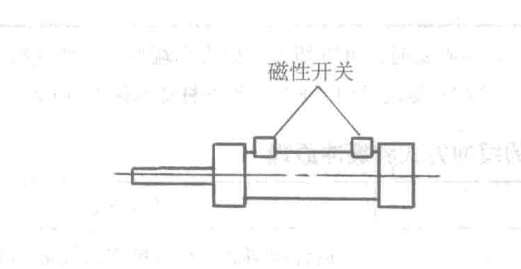

Magneettikytkin: Magneettikytkintyyppi on asentaa kaksi magneettikytkintä suoraan sylinterin rungon eri asentoihin ilmasylinterin liikkeen iskun havaitsemiseksi. Se on kosketuskytkin. |
|
1) Säästävä suunnittelu- ja asennusaika, helppo virheenkorjaus 2) Pieni asennustila 3) Kustannukset vähenevät huomattavasti, vähemmän liitteitä. 4) Sillä on korkea luotettavuus, pitkä käyttöikä ja toimintaasemien hyvä toistettavuus. Mekaanisten vaikutusvaurioiden ongelmia ei ole, ja sillä on voimakasta pöly-, vesi- ja öljynkestävyysominaisuuksia. 5) Sähköinen pneumaattinen liitoksen ohjaus on helppo saavuttaa 6) Vahvoissa magneettikentässä olisi toteutettava anti -magneettisia mittauksia |
