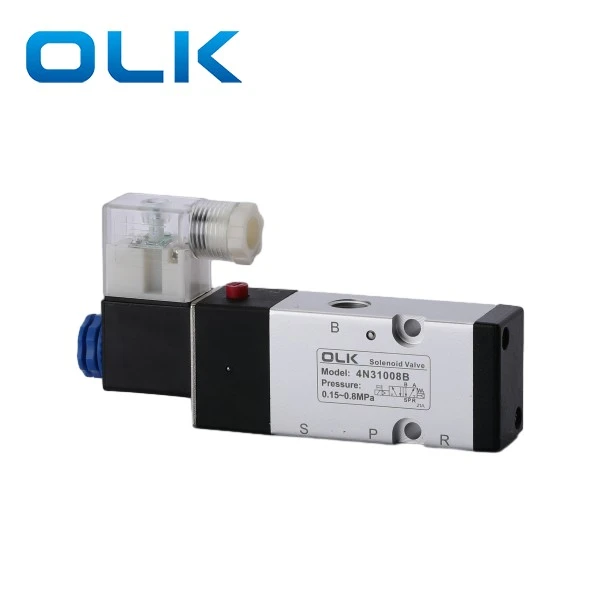

5-tie 4N310-08 -levyn solenoidiventtiili

OLK 2Position 5 Way 4N310-08 -levyn solenoidiventtiiliketju on G1/4-portin koko.4N310-08 Venttiili on yksi takahuonekalvo, joka mahdollistaa joustavan asennuksen ja tilaa säästävän, mikä parantaa tehokkaasti vasteen nopeutta ja järjestelmän vakautta.

5-tie 4N310-08 on erityisesti työkalujen puristussylinterijärjestelmä, joka sopii korkeataajuisiin kytkentäskenaarioihin. Ja on omistettu automaatiolaitteille, kuten CNC-työstötyökaluille ja koneistuskeskuksille.

5-tie 4N310-08 Levy Solenoidventtiilin tuoteominaisuudet ：

Omistettu suunnittelu veitsisylinterille/kiinnityssylinteri

Ilma -tuuletusaukko takana, kompakti rakenne

Valinnainen jännite: AC220V / DC24V

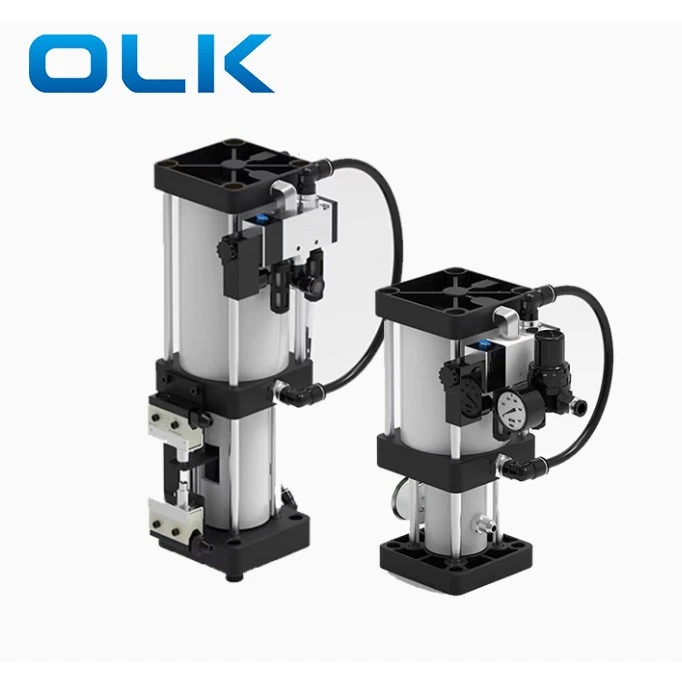

Työkalun vapautussylinterin (TRC) yleiskatsaus

Työkalun vapautussylinteriä käytetään erityisesti CNC -konekaraan työkalujen vapauttamiseen. Tämä sylinteri käyttää periaatetta "tasavertaisen paineensiirron nesteissä", jolloin pienen ilmanpaine voi tuottaa suuren voiman, jota tarvitaan työkalun vapauttamiseen CNC-karassa. Sylinteri koostuu: ilmasylinteristä, 5-suuntaisesta 2-asennosta 4N310 solenoidiventtiilistä, öljysäiliöistä ja mikrokytkimistä.

Työkalujen vapautussylinterin asennusmuistiinpanot

Kiinnitä sylinteri pystysuoraan karaan kiinnikkeellä ja asenna se pystysuunnassa karan laatikon yläpuolelle.

Pidä vaakasuorat karat, pidä öljykuppi pystysuora ja korkeampi kuin sylinterin runko.

Öljykupin on vastattava, jotta ilma pääsee sylinteristä.

Työkalujen vapautussylinterin asennusvaiheet

Sammuta koneen (paneeli ja kaapin) ja ilmansyöttö.

Poista karan laatikkokansi. Irrota ilmaputket solenoidiventtiilistä.

Kierrä muovimutteri solenoidikelalle (älä poista johtoja, ellei ole merkitty oikein).

Irrota johdot ylärajakytkimistä (merkitse varovasti).

Poista vanha sylinteri.

Asenna uusi sylinteri ja kiinnitä se ruuveilla.

Kytke johdot ja ilmaputket uudelleen. Varmista:

Ylärajakytkintä painetaan.

Pohjarajakytkin säädetään oikein (työkalujen kanssa koneissa tämä on kriittinen turvallisuuden kannalta).

Asennuksen jälkeen testaa työkalulla. Tarkista työkalun vapautus ja puristus. Työkalujen muutos koneissa, joissa on työkalulehti.

Työkalujen vapauttaminen sylinterin käytön varotoimet

· Sylinteri voidaan asentaa pystysuoraan tai vaakasuoraan. Vaakasuuntaisen öljykupin on vastattava ylöspäin.

· Ilman syöttö on oltava puhdasta ja kuiva, paine vähintään 6 kgf/cm².

· Öljytaso kupissa: vähintään 1/5, enintään 4/5.

· Tarkista 4N310 Solenoidjännite ja ilmanpaine asennuksen aikana.

Faq

Mihin 4N310 käytetään?

4N310: tä käytetään työkalujen vapautussylinteriin.

AC vs. DC -kela?

AC on kotitalousvoiman kannalta; DC on suoravirta.

Mikä on liitäntäreiän alla oleva painike?

Se vaihtaa pakoportin manuaalisesti.

Asennusvinkit?

Puhdista putket ja liitännät ilmapiiriin tulevan lian välttämiseksi.

Mikä on 4N310-08 portin koko?

Sisääntulo, poisto, pakokaasu: G1/4 -lanka; Sivupakokaukon halkaisija: 19 mm.
