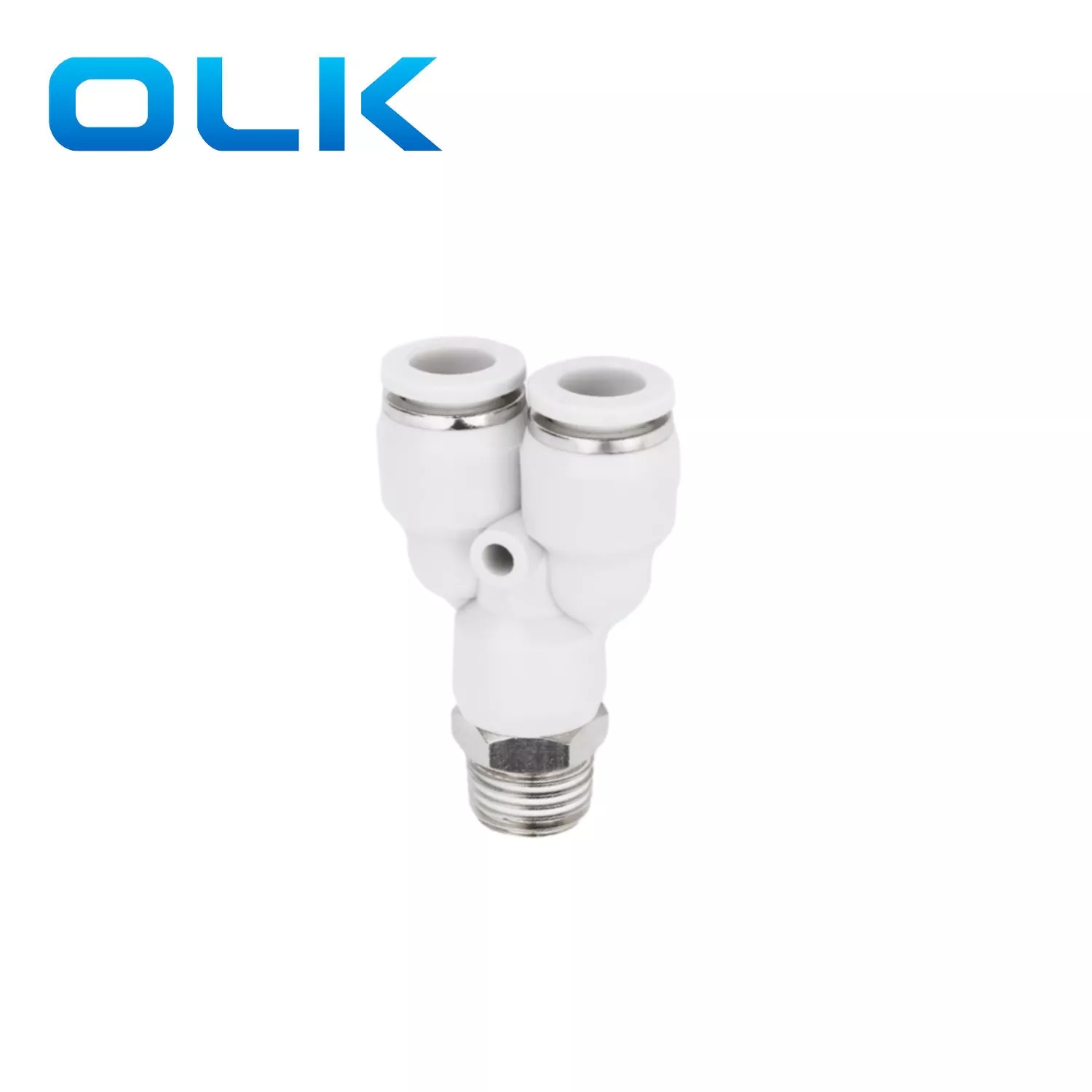

Px y -tyyppinen työntöputken sovitus on työntämästösuunnittelu. Helpoinen asennus. Yleinen ulkonäkö on Y-muotoinen, tasaisempi virtaussuunta, joka sopii paremmin ilmavirtaan. Ja pääilmapolku on suoraan kytketty. Yleisesti käytetty kaasun erottamiseen tai apuputkiin pneumaattisissa järjestelmissä.
PX valmistettu kuparista eikä helppoa korroosiota.
|
Tilauskoodi |
|||
|
Px |
8 |
- |
01 |
|
Malli |
Putken koko (metrinen) |
|
Kierteen tyyppi (55 ° suora putken kierre) |
|
PX -sarjan asennus |
4: 4mm |
|
01: G1/8 |
|
|
6: 6 mm |
|
02: G1/4 |
|
|
8: 8 mm |
|
03: G3/8 |
|
|
10: 10mm |
|
04: G1/2 |
|
|
12: 12mm |
|
|
|
|
14: 14mm |
|
|
|
|
16: 16mm |
|
|
Px y -tyyppinen työntöputken sovitus
|
Sujuva |
Ilma/vesi (ehdollinen)/tyhjiö |
|
Käyttöpaine |
0-1.0MPA |
|
Tyhjiöpaine |
-100 kPa (10 torr) |
|
Käyttölämpötila |
-10-60 ℃ |
|
Materiaali |
Nylon (PA), polyuretaani (PU) |
|
Tuumaputken asennus |

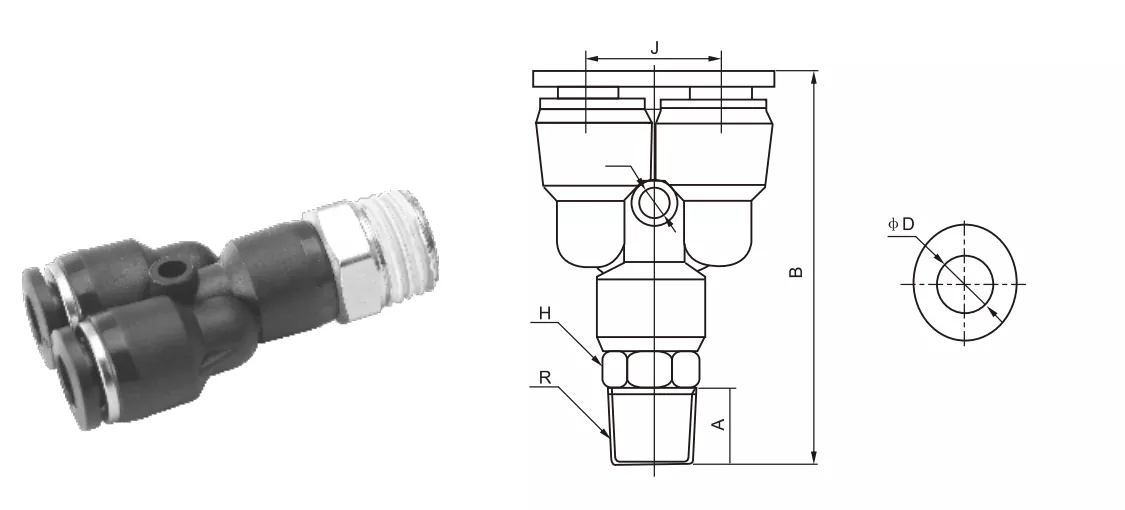

Metriputken sovitus |
φd |
R |
A |
B |
E |
J |
φd |
|
PX5/32-M5 |
PX4-M5 |
4 |
M5 |
4.5 |
42.5 |
10 |
10.8 |
2.5 |
|
PX5/32-01 |
PX4-01 |
4 |
R1/8 |
7 |
43 |
10 |
10.8 |
2.5 |
|
PX5/32-02 |
PX4-02 |
4 |
R1/4 |
9 |
44 |
14 |
10.8 |
3 |
|
PX1/4-M5 |
PX6-M5 |
6 |
M5 |
4.5 |
41.5 |
12 |
13.4 |
3.5 |
|
PX1/4-01 |
PX6-01 |
6 |
R1/8 |
6.5 |
46 |
12 |
13.4 |
3.5 |
|
PX1/4-02 |
PX6-02 |
6 |
R1/4 |
9 |
48.5 |
14 |
13.4 |
3.5 |
|
PX1/4-03 |
PX6-03 |
6 |
R3/8 |
10 |
49 |
17 |
13.4 |
3.5 |
|
PX1/4-04 |
PX6-04 |
6 |
R1/2 |
10 |
51 |
21 |
13.4 |
3.5 |
|
PX5/16-01 |
PX8-01 |
8 |
R1/8 |
8 |
51 |
14 |
15.8 |
4 |
|
PX5/16-02 |
PX8-02 |
8 |
R1/4 |
10 |
52.5 |
14 |
15.8 |
4 |
|
PX5/16-03 |
PX8-03 |
8 |
R3/8 |
10 |
53.5 |
17 |
15.8 |
4 |
|
PX5/16-04 |
PX8-04 |
8 |
R1/2 |
11 |
55 |
21 |
15.8 |
4 |
|
PX3/8-01 |
PX10-01 |
10 |
R1/8 |
8 |
56.5 |
17 |
19 |
4 |
|
PX3/8-02 |
PX10-02 |
10 |
R1/4 |
10 |
58 |
17 |
19 |
4 |
|
PX3/8-03 |
PX10-03 |
10 |
R3/8 |
10 |
58 |
17 |
19 |
4 |
|
PX3/8-04 |
PX10-04 |
10 |
R1/2 |
11 |
59 |
21 |
19 |
4 |
|
PX1/2-01 |
PX12-01 |
12 |
R1/8 |
8 |
62 |
19 |
21.5 |
4 |
|
PX1/2-02 |
PX12-02 |
12 |
R1/4 |
10 |
70 |
19 |
21.5 |
4.5 |
|
PX1/2-03 |
PX12-03 |
12 |
R3/8 |
10 |
70 |
19 |
21.5 |
4.5 |
|
PX1/2-04 |
PX12-04 |
12 |
R1/2 |
11 |
65 |
21 |
21.5 |
4 |
|
|
PX16-03 |
16 |
R3/8 |
11 |
|
|
|
|
|
|
PX16-04 |
16 |
R1/2 |
12 |
|
|
|
|
|

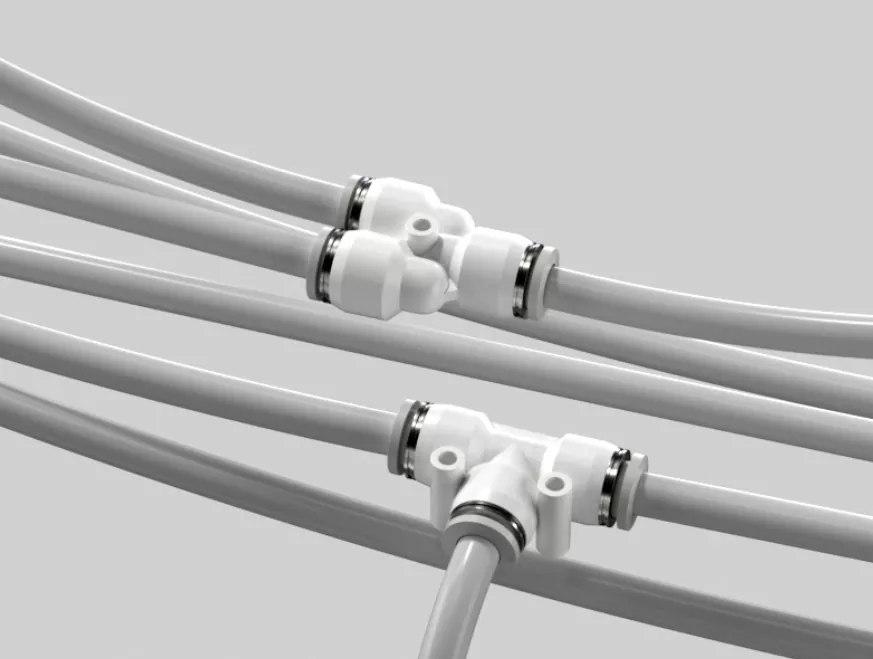

T- ja Y-muotoisen työntöputken sovittamisen yhtäläisyydet ja erot: |
|
|
Tee -sovitus (PB, PD) |
3 -tapa pneumaattinen sovitus kuten "T" -rakenne ja leikkaa 90 ° kulmassa |
|
Y Sovitus (PX) |
3 -tapa, joka sopii kuten "Y" -rakenne ja Smooth -virtaussuunta, sopivampi forair -virtaus |
|
Verrattuna T-muotoiseen asennukseen, Y-muotoinen liittimen sovitusvirta on tasaisempi ja sillä on vähemmän vastustuskykyä |
|
Mitkä ovat Y -tyypin ilma -asennuksen ominaisuudet verrattuna t -tyypin pneumaattiseen istuvuuteen?
Verrattuna T-muotoiseen pneumaattiseen sovitukseen, Y-muotoinen ilmanliittimen sovitusvirta on sileämpi ja sillä on vähemmän vastustuskykyä
Mikä on PX Y -tyyppinen työntöputken sopiva käyttöpaine?
PX-pneumaattinen sopivuus Paine on 0-1,0MPA.
