OLK -tuotemerkin PG -pelkistimen liiton suoraa työntöä putken sovittamisessa käytetään liittämään ilmaputkia, joilla on erilaiset halkaisijat, kuten 6 mm - 4 mm. Se sopii tiukkoihin tiloihin tai kun tarvitaan koko siirtymä.

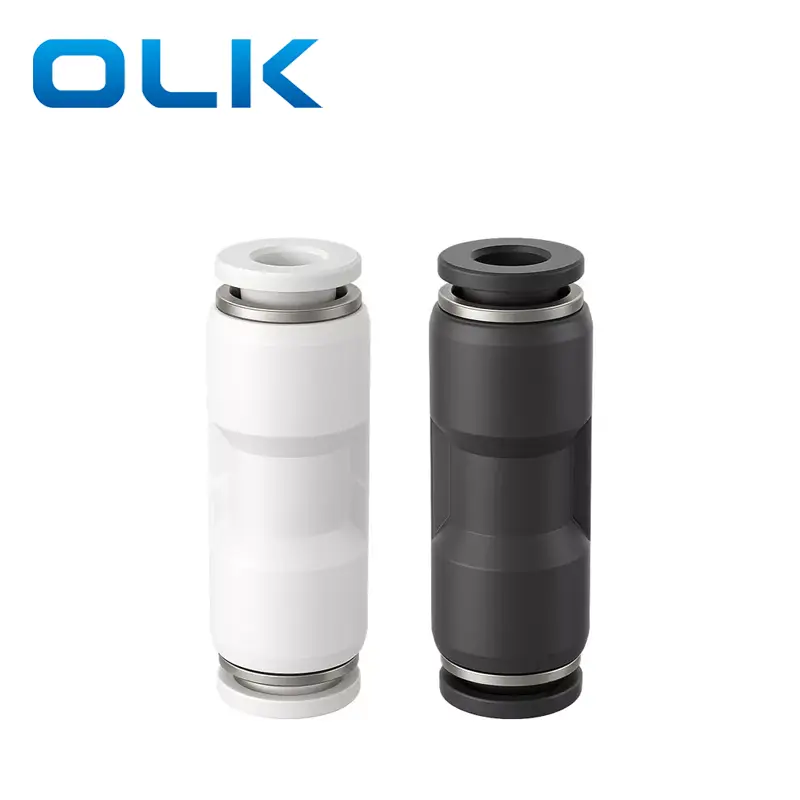

Liitin on saatavana kolmessa värissä: sininen, valkoinen ja musta.
|
Tilauskoodi |
|||
|
Pg |
8 |
- |
01 |
|
Malli |
Putken koko (metrinen) |
|
Putken koko (metrinen) |
|
PG -sarjan sopivuus |
4: 4mm |
|
4: 4mm |
|
|
6: 6 mm |
|
6: 6 mm |
|
|
8: 8 mm |
|
8: 8 mm |
|
|
10: 10mm |
|
10: 10mm |
|
|
12: 12mm |
|
12: 12mm |
|
|
14: 14mm |
|
14: 14mm |
|
|
16: 16mm |
|
16: 16mm |
|
Sujuva |
Ilma/vesi (ehdollinen)/tyhjiö |
|
Käyttöpaine |
0-1.0MPA |
|
Tyhjiöpaine |
-100 kPa (10 torr) |
|
Käyttölämpötila |
-10-60 ℃ |
|
Materiaali |
Nylon (PA), polyuretaani (PU) |
|

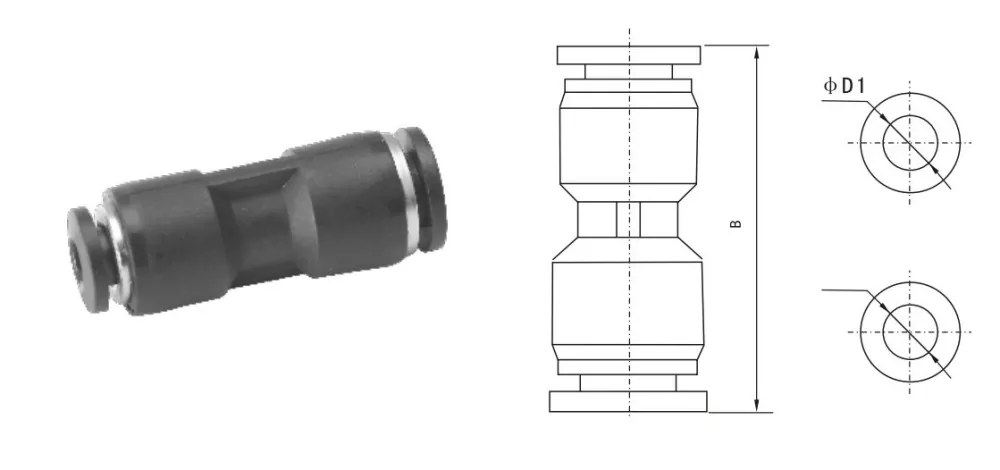

Tuumaputken asennus |
MetricTube -sovitus |
Fd1 |
Fd2 |
B |
|
PG1/4-5-32 |
PG6-4 |
6 |
4 |
35 |
|
PG5/16-1/4 |
PG8-6 |
8 |
6 |
35.5 |
|
PG3/8-5/16 |
PG10-8 |
10 |
8 |
38 |
|
PG1/2-13/8 |
PG12-10 |
12 |
10 |
47 |
|
|
PG16-12 |
12 |
12 |
47.5 |
|
PG2/6-5/32 |
PG8-4 |
8 |
4 |
47.5 |
|
PG3/8-1/4 |
PG8-4 |
10 |
6 |
67 |
|
PG1/2-5/16 |
PG12-8 |
12 |
8 |
67 |
|
Yleinen keisarillinen säie -koon muuntamisviite |
||
|
Keisarillinen koko |
Noin Metri (mm) |
Muuntamiskaava |
|
1/8 |
3,2 mm |
1 ÷ 8 × 25,4 = 3,175 |
|
5/32 |
3,97 mm |
5 ÷ 32 × 25,4 = 3,97 |
|
1/4 |
6,35 mm |
1 ÷ 4 × 25,4 = 6,35 |
|
5/16 |
7,94 mm |
5 ÷ 16 × 25,4 = 7,94 |
|
3/8 |
9,53 mm |
3 ÷ 8 × 25,4 = 9,53 |
|
1/2 |
12,7 mm |
1 ÷ 2 × 25,4 = 12,7 |
Ero PU -varusteiden ja PG -varusteiden välillä?
PU yhdistää saman ilmaletkun molemmilta puolilta, PG yhdistää ilmaletkun, jolla on eri halkaisijat molemmin puolin
