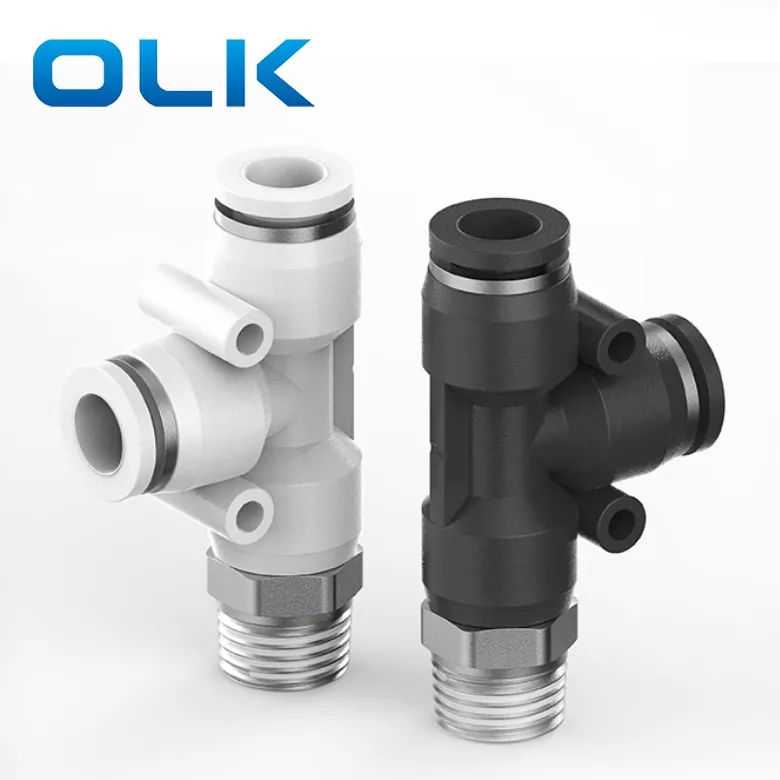

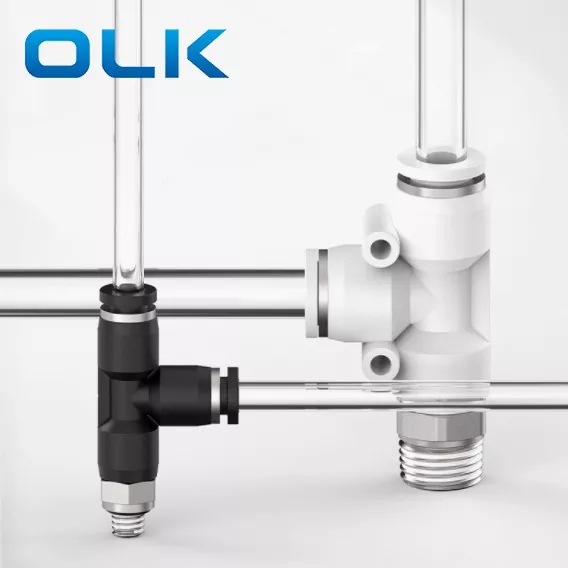

PD-juoksun TEE-työntö putken sovituksessa on Y-tyyppinen kolmisuuntainen työntöasennus, joka on suunniteltu jakamaan yksi ilmalähde kahteen lähtöön. Se on ihanteellinen järjestelmille, jotka vaativat yhden kahden-out-pneumaattisen yhteyden.
PD-sovitusnäppäinominaisuudet: Y-muotoinen suunnittelu tehokkaan ilman jakauman kannalta;
|
Tilauskoodi |
|||
|
Pd |
8 |
- |
01 |
|
Malli |
Putken koko (metrinen) |
|
Kierteen tyyppi (55 ° suora putken kierre) |
|
PD -sarjan sovitus |
4: 4mm |
|
01: G1/8 |
|
|
6: 6 mm |
|
02: G1/4 |
|
|
8: 8 mm |
|
03: G3/8 |
|
|
10: 10mm |
|
04: G1/2 |
|
|
12: 12mm |
|
|
|
|
14: 14mm |
|
|
|
|
16: 16mm |
|
|
|
Sujuva |
Ilma/vesi (ehdollinen)/tyhjiö |
|
Käyttöpaine |
0-1.0MPA |
|
Tyhjiöpaine |
-100 kPa (10 torr) |
|
Käyttölämpötila |
-10-60 ℃ |
|
Materiaali |
Nylon (PA), polyuretaani (PU) |
|
Tuumaputken asennus |
Metriputken sovitus |
φd |
R |
A |
B |
E |
H |
φd |
|
PD5/32-M5 |
PD4-M5 |
4 |
M5 |
4.5 |
44 |
18.4 |
10 |
/ |
|
PD5/32-01 |
PD4-01 |
4 |
R1/8 |
7 |
44 |
18.4 |
10 |
/ |
|
PD5/32-02 |
PD4-02 |
4 |
R1/4 |
9 |
47.5 |
18.4 |
14 |
/ |
|
PD1/4-M5 |
PD6-M5 |
6 |
M5 |
4.5 |
47 |
20.8 |
12 |
3.5 |
|
PD1/4-01 |
PD6-01 |
6 |
R1/8 |
7 |
48.5 |
20.8 |
12 |
3.5 |
|
PD1/4-02 |
PD6-02 |
6 |
R1/4 |
9 |
51 |
20.8 |
14 |
3.5 |
|
PD1/4-03 |
PD6-03 |
6 |
R3/8 |
10 |
51.5 |
20.8 |
17 |
3.5 |
|
PD1/4-04 |
PD6-04 |
6 |
R1/2 |
11 |
54 |
20.8 |
21 |
3.5 |
|
PD5/16-01 |
PD8-01 |
8 |
R1/8 |
8 |
54 |
22.8 |
14 |
4.5 |
|
PD5/16-02 |
PD8-02 |
8 |
R1/4 |
10 |
55.5 |
22.8 |
14 |
4.5 |
|
PD5/16-03 |
PD8-03 |
8 |
R3/8 |
10 |
57 |
22.8 |
17 |
4.5 |
|
PD5/16-04 |
PD8-04 |
8 |
R1/2 |
11 |
58 |
22.8 |
21 |
4.5 |
|
PD3/8-01 |
PD10-01 |
10 |
R1/8 |
8 |
64.2 |
38.3 |
17 |
4.5 |
|
PD3/8-02 |
PD10-02 |
10 |
R1/4 |
10 |
67 |
38.3 |
17 |
4.5 |
|
PD3/8-03 |
PD10-03 |
10 |
R3/8 |
10 |
66 |
28.3 |
17 |
4.5 |
|
PD3/8-04 |
PD10-04 |
10 |
R1/2 |
11 |
67 |
28.3 |
21 |
4.5 |
|
PD1/2-01 |
PD12-01 |
12 |
R1/8 |
8 |
67 |
29.6 |
19 |
5 |
|
PD1/2-02 |
PD12-02 |
12 |
R1/4 |
10 |
68.8 |
29.6 |
19 |
5 |
|
PD1/2-03 |
PD12-03 |
12 |
R3/8 |
10 |
68.8 |
29.6 |
19 |
5 |
|
PD1/2-04 |
PD12-04 |
12 |
R1/2 |
11 |
70 |
29.6 |
21 |
5 |
|
|
PD14-03 |
16 |
R3/8 |
12 |
|
35 |
24 |
4 |
|
|
PD14-04 |
16 |
R1/2 |
15 |
85 |
35 |
24 |
4 |
|

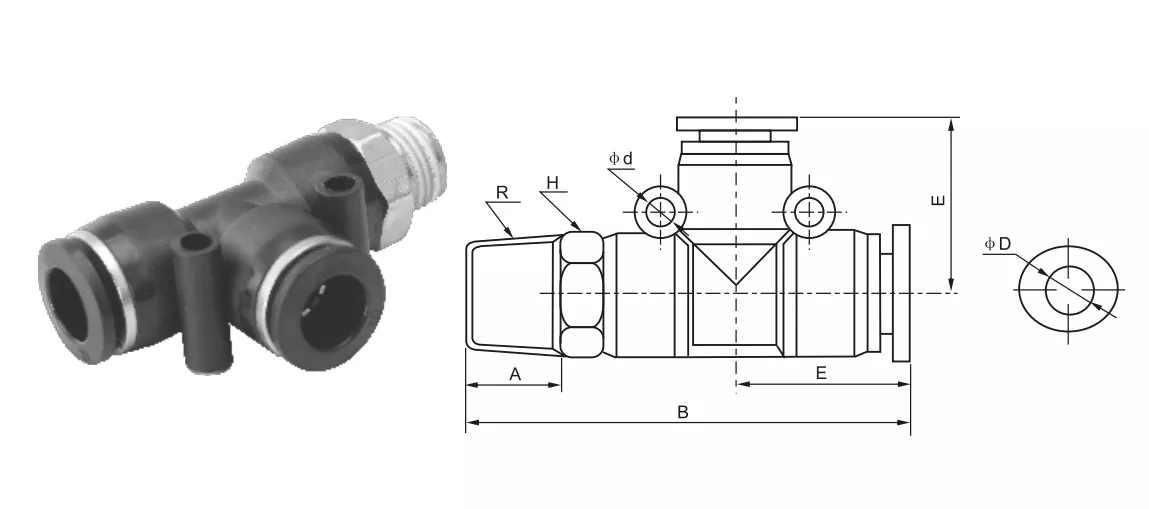

Nimi/tyyppi |
Rajapinnan rakenteen kuvaus |
|
Suorita tee (PD) |
Tärkein ilmavirta on suora, ja oksat johdetaan pystysuoraan |
|
Haaran tee (PB) |
Kaksi rajapinta on kytketty suorassa kulmassa, toinen "T" -haarassa |
|
Tasa -arvoinen tee |
Kolme porttia, joilla on samankokoinen |
Mitä tarkoittaa tee 'liittimen sovittamisessa?
Tee "tarkoittaa t-muotoista liitin (TEE) kolmella rajapinnalla;
'Run' viittaa pääkanavaan (pää ilmavirran suunta on suora viiva);
Joten 'juokse tee' tarkoittaa, että pääkanava on suoraan läpi ja haara johdetaan pystysuoraan keskelle.
