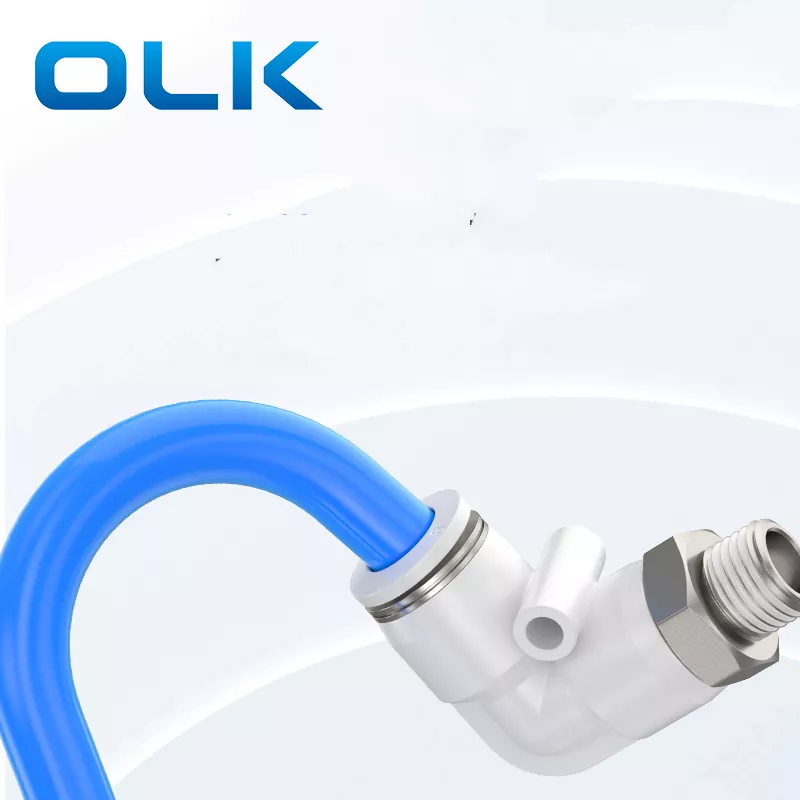

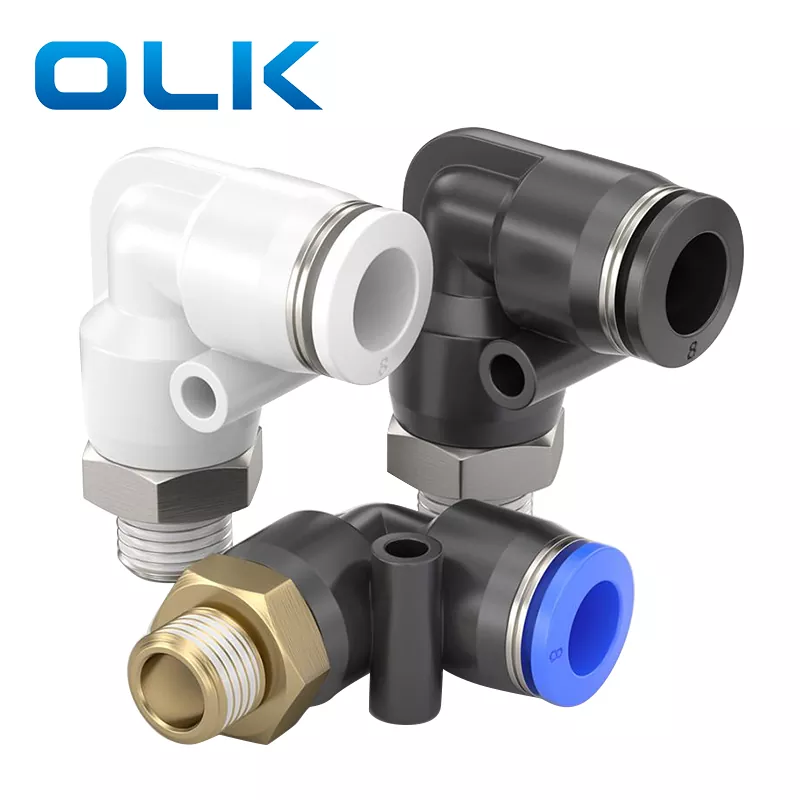

PL-urospuolinen kyynärpään työntö putken sovituksessa on 90 asteen kyynärpääsin liitin, joka on ihanteellinen käytettäväksi suljetuissa tiloissa tai missä letkujen uudelleenohjaus vaaditaan.
Tuoteominaisuudet: kompakti rakenne, sopii pienille tiloille; suorakulmaohjauksen suunnittelu, kätevä henkitorven johdotukseen
|
Tilauskoodi |
|||
|
Pl |
8 |
- |
01 |
|
Malli |
Putken koko (metrinen) |
|
Kierteen tyyppi (55 ° suora putken kierre) |
|
|
4: 4mm |
|
01: G1/8 |
|
|
6: 6 mm |
|
02: G1/4 |
|
|
8: 8 mm |
|
03: G3/8 |
|
|
10: 10mm |
|
04: G1/2 |
|
|
12: 12mm |
|
|
|
|
14: 14mm |
|
|
|
|
16: 16mm |
|
|
|
Sujuva |
Ilma/vesi (ehdollinen)/tyhjiö |
|
Käyttöpaine |
0-1.0MPA |
|
Tyhjiöpaine |
-100 kPa (10 torr) |
|
Käyttölämpötila |
-10-60 ℃ |
|
Materiaali |
Nylon (PA), polyuretaani (PU) |
|

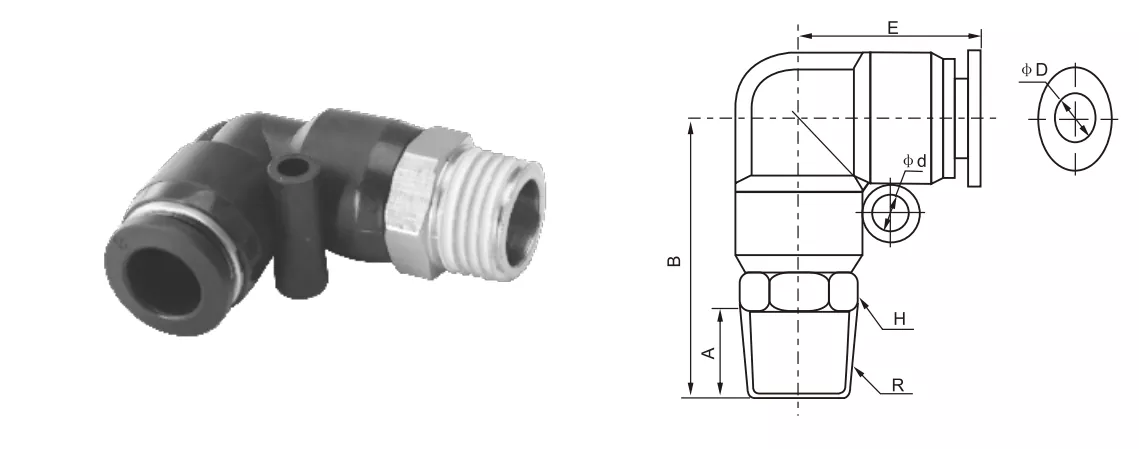

Tuumaputken asennus |
Metriputken sovitus |
φd |
R |
A |
B |
H |
E |
φd |
|
PL5/32-M5 |
PL4-M5 |
4 |
M5 |
4.5 |
25 |
10 |
19.7 |
/ |
|
PL5/32-01 |
PL4-01 |
4 |
R1/8 |
7 |
26.5 |
10 |
19.7 |
/ |
|
PL5/32-02 |
PL4-02 |
4 |
R1/4 |
9 |
28 |
14 |
19.7 |
/ |
|
PL1/4-M5 |
PL6-M5 |
6 |
M5 |
4.5 |
27.5 |
12 |
20.8 |
3.5 |
|
PL1/4-01 |
PL6-01 |
6 |
R1/8 |
7 |
27.5 |
12 |
20.8 |
3.5 |
|
PL1/4-02 |
PL6-02 |
6 |
R1/4 |
9 |
29.5 |
14 |
20.8 |
3.5 |
|
PL1/4-03 |
PL6-03 |
6 |
R3/8 |
10 |
30.5 |
17 |
20.8 |
3.5 |
|
PL1/4-04 |
PL6-04 |
6 |
R1/2 |
11 |
32 |
21 |
20.8 |
3.5 |
|
PL5/16-01 |
PL8-01 |
8 |
R1/8 |
8 |
31.7 |
14 |
23.5 |
4.5 |
|
PL5/16-02 |
PL8-02 |
8 |
R1/4 |
10 |
33.8 |
14 |
23.5 |
4.5 |
|
PL5/16-03 |
PL8-03 |
8 |
R3/8 |
10 |
33.8 |
17 |
23.5 |
4.5 |
|
PL5/16-04 |
PL8-04 |
8 |
R1/2 |
11 |
35.5 |
21 |
23.5 |
4.5 |
|
PL3/8-01 |
PL10-01 |
10 |
R1/8 |
8 |
35.5 |
17 |
27.4 |
4.5 |
|
PL3/8-02 |
PL10-02 |
10 |
R1/4 |
10 |
37.5 |
17 |
27.4 |
4.5 |
|
PL3/8-03 |
PL10-03 |
10 |
R3/8 |
10 |
38 |
17 |
27.4 |
4.5 |
|
PL3/8-04 |
PL10-04 |
10 |
R1/2 |
11 |
38.6 |
21 |
27.4 |
4.5 |
|
PL1/2-01 |
PL12-01 |
12 |
R1/8 |
8 |
38 |
19 |
30.3 |
5 |
|
PL1/2-02 |
PL12-02 |
12 |
R1/4 |
10 |
39.5 |
19 |
30.3 |
5 |
|
PL1/2-03 |
PL12-03 |
12 |
R3/8 |
10 |
40.5 |
19 |
30.3 |
5 |
|
PL1/2-04 |
PL12-04 |
12 |
R1/2 |
11 |
42 |
21 |
30.3 |
5 |
|
|
PL14-03 |
14 |
R3/8 |
12 |
42.5 |
24 |
30.3 |
4 |
|
|
PL14-04 |
14 |
R1/2 |
15 |
45 |
24 |
30.3 |
4 |
|
|
PL16-03 |
16 |
R3/8 |
15 |
50 |
24 |
34 |
4 |
|
|
PL16-04 |
16 |
R1/2 |
15 |
50.5 |
27 |
34 |
4 |
|
Nimi/tyyppi |
Rajapinnan rakenteen kuvaus |
|
PC -kyynärpää |
Putkiliitos on taivutettu 90 ° kulmassa, ja toinen pää on sisäisesti kierteitetty |
|
PL -kyynärpää |
Yksi pää on asetettu ja toisessa päässä on ulkoinen säie 90 ° |
|
PV -kyynärpää |
Molemmat päät ovat putken lisäystyyppiä, 90 ° taivulla |
Mistä materiaalista PL -liitin on tehty?
kupari
Mitkä ovat kytkentäputken sovitusosien nimet?

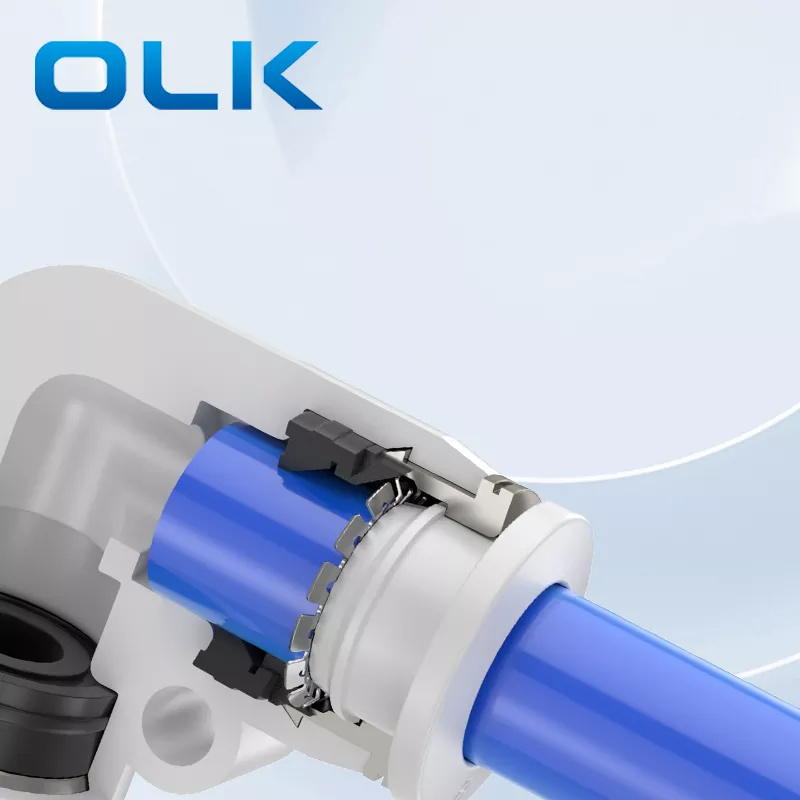

Nopea kytkentäputken kiinnitys Sisäinen rakenne: Vapauta, sinkkiseoskorttisarja, lukituspidikejousi, lukitusholkki, lukkotiivisteet, suuren lujuuden muovit
Minkä tyyppinen PL -lanka se on?
Se on metrinen lanka, m edustaa.
Mikä tarkoittaa "kyynärpää" pneumaattisessa asennuksessa?
Kyynärpään asennus ： Pneumaattinen asennus, joka antaa putken muuttaa suuntaa, tyypillisesti 90 asteen kulmassa.
