OULEIKAI (OLK) 3/2 Way VM430 -sarjan mekaaninen venttiili.
Sekä N.C. että N.O. Vaihtoehtoja on saatavana.
Mitä tahansa porttia voidaan käyttää putkistoon.
Voimahinan vähentämiseksi voidaan ryhtyä tehokkaisiin toimenpiteisiin ja sen vaikutuksen minimoimiseksi ympäristöön.
-Perustyyppi (VM430-01-00)
-Yhdensuuntainen rullatyyppi (VM430-01-02S)
-Rullatyyppi (VM430-01-01)
-Sienen painike (VM430-01-30)

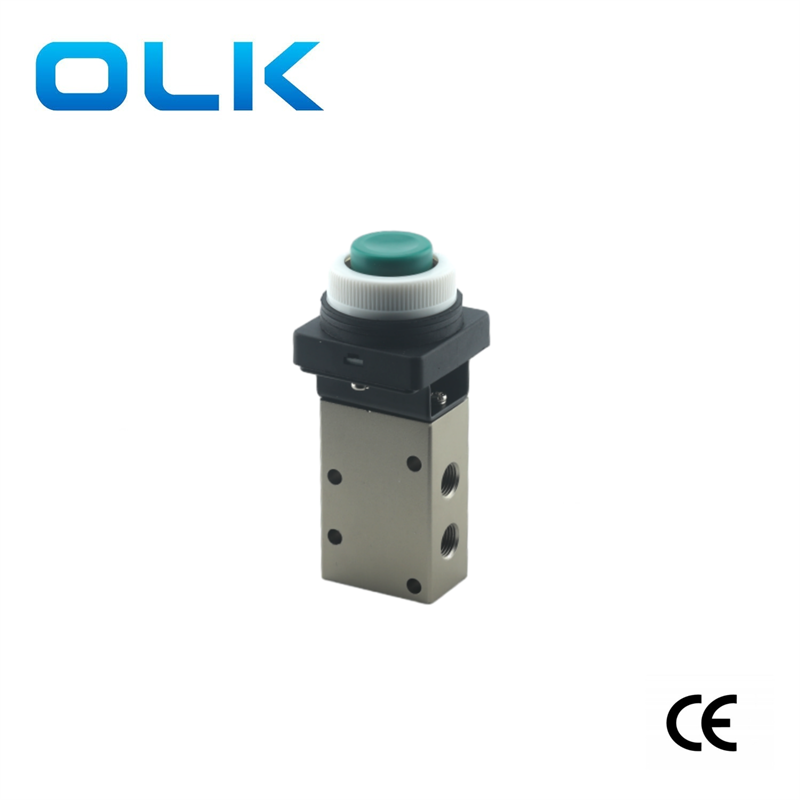

-Laajennettu painike (VM430-01-32)
-Flush Push -painike (VM430-01-33)
-E-Stop-painike (VM430-01-37)
-Valitsin nuppi (VM430-01-34)
Mekaaninen ohjausventtiili: VM430 -vipujullatyyppi käyttää vipua paineen alaspäin kohdistuvan paineen lisäämiseen.
Kaptiotyyppi, joka tunnetaan myös nimellä yksitoiminen vipujullatyyppi, toimii seuraavasti: Kun mekaaninen hyökkääjä siirtyy eteenpäin, se työntää kelan alas. Kun hyökkääjä kulkee telan yli, kela palaa alkuperäiseen sijaintiinsa kevään voimalla. Kun hyökkääjä liikkuu taaksepäin, etuosassa oleva pieni vipu voi taipua, aiheuttaen rullan taittuvan taaksepäin liikuttamatta puolaa, estäen venttiilin vaihtamista. Tämäntyyppinen venttiili tuottaa pulssisignaalin poistoaukossa ja sitä käytetään yleisesti häiriösignaalien poistamiseen piireissä, yksinkertaistaen järjestelmää.Manuaalinen ohjausventtiili: VM430 Manuaalinen ohjausventtiili käytetään käsin tai jalan avulla kelan kytkemiseksi. Ainoa rakenteellinen ero mekaanisesta ohjausventtiilistä on käyttömekanismissa.
Manuaalisten ohjausventtiilien käyttömekanismit sisältävät painiketyypit (sieni, laajennettu ja litteä), nuppityyppi ja lukitustyyppi.
Knuppityyppisiä, lukitustyyppisiä ja työntöpulltyyppejä on paikan pidätystoiminto tai itsensä pidätystoiminto, jota kutsutaan joskus bistable-toiminnoksi. Tämä tarkoittaa, että kun venttiili on kytketty, se ylläpitää sijaintiaan myös manuaalisen voiman poistamisen jälkeen. Sen sijainnin muuttamiseksi on asetettava vastakkainen voima.
Pushton-tyypit eivät kuitenkaan ole pidätystoimintoa. Kun käyttövoima poistetaan, kela palaa alkuperäiseen sijaintiinsa kevään voimalla, jota kutsutaan monostabiiliksi toiminnoksi.
|
Tilauskoodi |
|||||||
|
VM4 |
3 |
0 |
_ |
01 |
_ |
01 |
S |
|
MALLI: |
Porttien lukumäärä |
Portin koko: |
Toimilaitetyyppi |
Jälkiliite toimilaitteelle |
|||
|
VM -sarja |
3: 3 Port |
01: RC1/8 |
00: Perustyyppi. |
S: Kova teräsrulla |
|||
|
02: Yhdensuuntainen rullatyyppi |
|||||||
|
01: Rullatyyppi |
|||||||
|
30: sienpainike |
|||||||
|
32: Laajennettu painike |
|||||||
|
33: Flush Push -painike |
|||||||
|
37: E-Stop-painike |
|||||||
|
34: Valitsin nuppi |
|||||||
|
työväline |
Ilma (suodatettu suodattimen läpi yli 40 μm) |
|
Toiminta |
Ulkoinen ohjaus Suora toimenpide |
|
Sataman halkaisija |
G1/8 |
|
asemien lukumäärä |
2 Asema3 tapa |
|
voitelu |
tarpeeton |
|
Työpainealue MPA (PSI) |
0∼0,8 (0 ~ 114) |
|
Taattu paineenkestävyys |
1,5MPA (215PSI) |
|
Työlämpötila ° C |
-5∼60 |
|
Rungon materiaali |
alumiiniseos |
