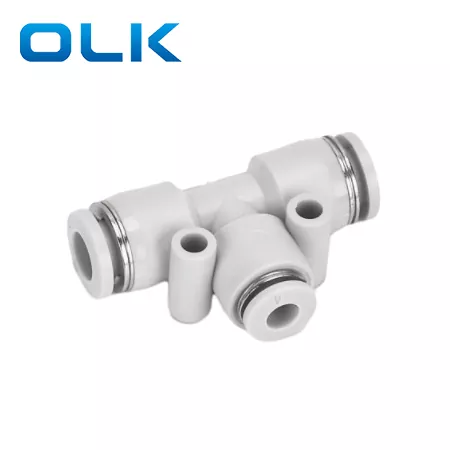

PEG -sarja on pelkistimen TEE -liiton sovitus, jonka D1 on suurempi kuin D2, joka on suunniteltu eri halkaisijoiden pää- ja haaraputkien kytkemiseen. Peg Redecer Tee Union -asennus sisältää pienen asennusreikän helpon ja turvallisen asennuksen varustetuksi laitteisiin tai paneeliin, mikä säästää asennustilaa.
D1 ＞ D2, sopii eri putken koon liitäntöihin
Sisäänrakennettu pieni kiinnitysreikä nopeaan kiinnittämiseen
Helppo työntämis- ja vetäytymismalli nopeaa asennusta varten
Laajasti käytetty pneumaattisissa järjestelmissä ja automaatiolaitteissa
|
Tappi |
8 |
- |
6 |
|
Malli |
Putken koko (metrinen) |
|
Putken koko (metrinen) |
|
PEG -sarjan asennus |
4: 4mm |
|
4: 4mm |
|
|
6: 6 mm |
|
6: 6 mm |
|
|
8: 8 mm |
|
8: 8 mm |
|
|
10: 10mm |
|
10: 10mm |
|
|
12: 12mm |
|
12: 12mm |
|
|
14: 14mm |
|
14: 14mm |
|
|
16: 16mm |
|
16: 16mm |
|
Sujuva |
Ilma/vesi (ehdollinen)/tyhjiö |
|
Käyttöpaine |
0-1.0MPA |
|
Tyhjiöpaine |
-100 kPa (10 torr) |
|
Käyttölämpötila |
-10-60 ℃ |
|
Materiaali |
Nylon (PA), polyuretaani (PU) |

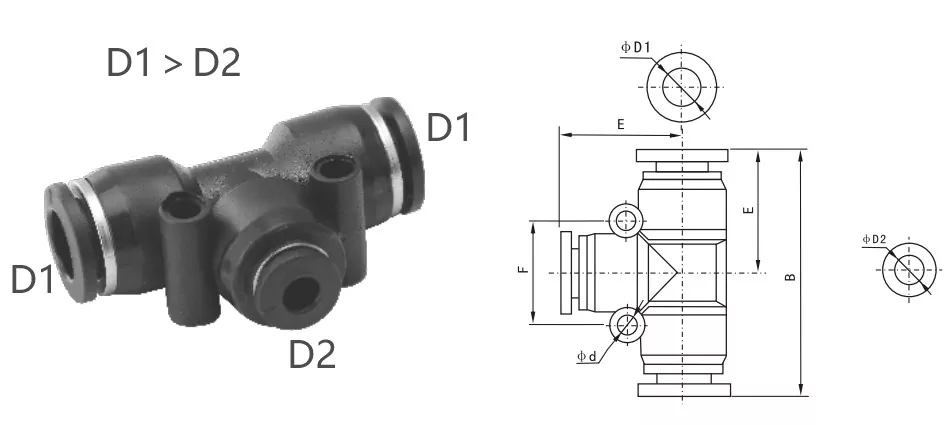

Peg Reducer Tee Union Fiting Ominaisuuden ulottuvuusparametrit
|
Tuumaputki |
Metriputki |
ϕd1 |
ϕd2 |
B (mm) |
E (mm) |
F (mm) |
ϕd (mm) |
|
PEN1/4-5/32 |
PEN6-4 |
6 |
4 |
41.2 |
20 |
14.9 |
3.5 |
|
PEN5/16-1/4 |
PEN8-6 |
8 |
6 |
45 |
18 |
22.8 |
4.5 |
|
Pen3/8-5/16 |
PEN10-8 |
10 |
8 |
51 |
24 |
19.8 |
4.5 |
|
PEN1/2-3/8 |
PEN12-10 |
12 |
10 |
59 |
28 |
24.5 |
5 |
|
PEN16-12 |
PEN16-12 |
16 |
12 |
69 |
34 |
32.2 |
4 |
|
PEN5/16-5/32 |
PEN8-4 |
8 |
4 |
46 |
18 |
20 |
4.5 |
|
Pen3/8-1/4 |
PEN10-6 |
10 |
6 |
57 |
26.8 |
23.8 |
4 |
|
PEN1/2-5/16 |
PEN12-8 |
12 |
8 |
59 |
27.8 |
27.6 |
5 |
Mikä on erilainen PE -asennuksessa ja Peg -sovituksessa?
PE -sovitus (tasa -arvoyhdistys): Kaikilla kolmella putkella on sama ulompi halkaisija, joka sopii kolmen samankokoisen pneumaattisen putken kytkemiseen.
Peg Fitting (pelkistimen teeyhdistys): Kaksi sivuputkea ovat suurempia kuin keskusta, joka on suunniteltu erilaisten putkikokojen kytkemiseen.
