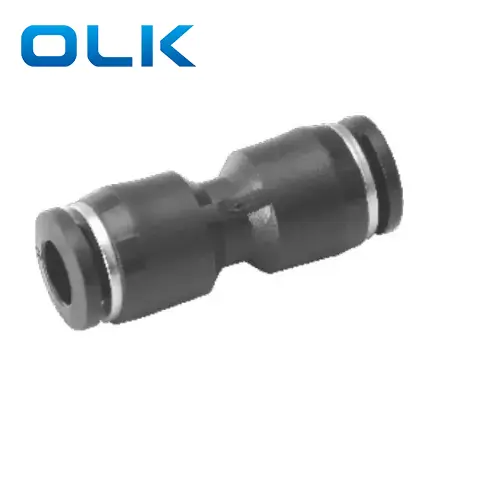

PU-liiton suora työntö putken sovittamisessa ovat push-liitäntäliittimien suunnittelu käytettäväksi PU (polyuretaani) letkun kanssa pneumaattisissa järjestelmissä.
Ne tarjoavat nopean asennuksen, voimakkaan tiivistyksen ja helpon purkamisen, mikä tekee niistä ihanteellisia ilmatyökaluille, sylintereille ja automaatiolaitteille.
Saatavana erityyppeinä, kuten suora, kyynärpää, tee ja laipio, eri säikeet, jotka sopivat monenlaisiin sovelluksiin.
|
Tilauskoodi |
|||
|
Puku |
8 |
- |
01 |
|
Malli |
Putken koko (metrinen) |
|
Putken koko (metrinen) |
|
PU -sarjan sopivuus |
4: 4mm |
|
4: 4mm |
|
|
6: 6 mm |
|
6: 6 mm |
|
|
8: 8 mm |
|
8: 8 mm |
|
|
10: 10mm |
|
10: 10mm |
|
|
12: 12mm |
|
12: 12mm |
|
|
14: 14mm |
|
14: 14mm |
|
|
16: 16mm |
|
16: 16mm |
|
Sujuva |
Ilma/vesi (ehdollinen)/tyhjiö |
|
Käyttöpaine |
0-1.0MPA |
|
Tyhjiöpaine |
-100 kPa (10 torr) |
|
Käyttölämpötila |
-10-60 ℃ |
|
Materiaali |
Nylon (PA), polyuretaani (PU) |
|

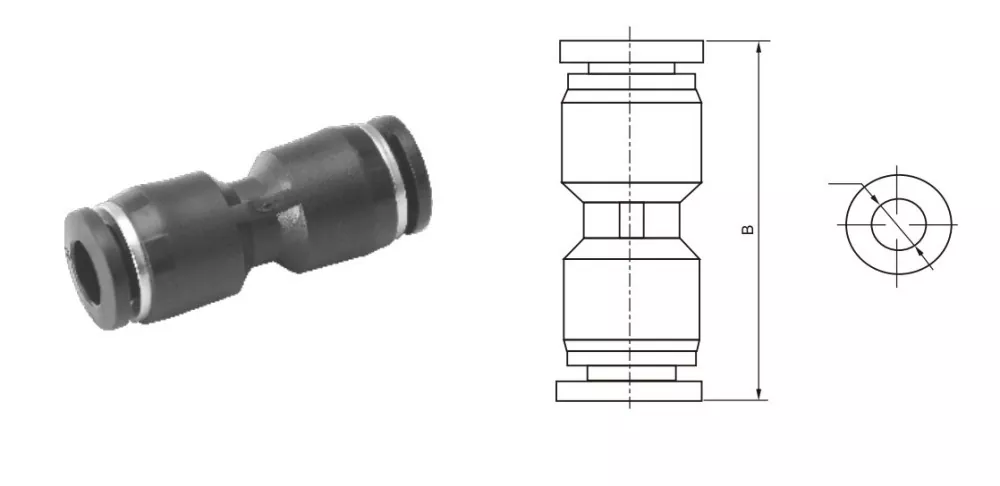

Tuumaputken asennus |
Metriputken sovitus |
Fd1 |
B |
|
P5 / 32 |
PU-4 |
4 |
32.5 |
|
PU1/4 |
PU-6 |
6 |
35.5 |
|
P5 / 16 |
PU-8 |
8 |
38 |
|
PU3/8 |
PU-10 |
10 |
47 |
|
PU1/2 |
PU-12 |
12 |
47.5 |
|
|
PU-14 |
14 |
47.5 |
|
|
PU-16 |
16 |
67 |
|
Yleinen keisarillinen säie -koon muuntamisviite |
||
|
Keisarillinen koko |
Noin Metri (mm) |
Muuntamiskaava |
|
1/8 |
3,2 mm |
1 ÷ 8 × 25,4 = 3,175 |
|
5/32 |
3,97 mm |
5 ÷ 32 × 25,4 = 3,97 |
|
1/4 |
6,35 mm |
1 ÷ 4 × 25,4 = 6,35 |
|
5/16 |
7,94 mm |
5 ÷ 16 × 25,4 = 7,94 |
|
3/8 |
9,53 mm |
3 ÷ 8 × 25,4 = 9,53 |
|
1/2 |
12,7 mm |
1 ÷ 2 × 25,4 = 12,7 |
Ero PU -varusteiden ja PG -varusteiden välillä?
PU yhdistää saman ilmaletkun molemmilta puolilta, PG yhdistää ilmaletkun, jolla on eri halkaisijat molemmin puolin
