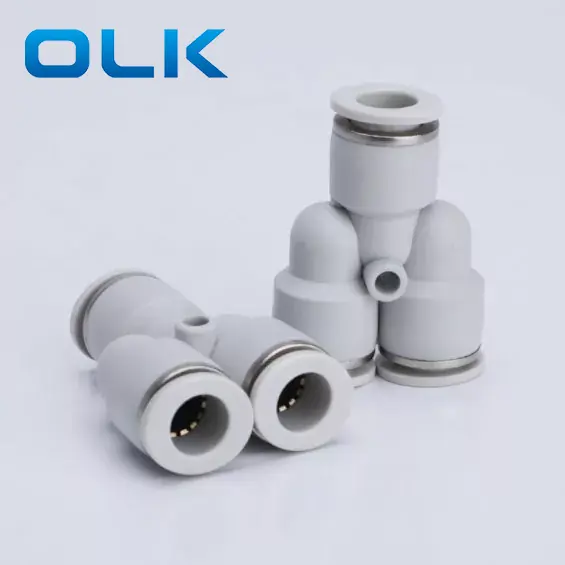

PY -liitos y työntää putken sovittamisessa

Py

8

Malli

Putken koko (metrinen)

PY -sarjan sopivuus

4: 4mm

6: 6 mm

8: 8 mm

10: 10mm

12: 12mm

14: 14mm

16: 16mm

Sujuva

Ilma/vesi (ehdollinen)/tyhjiö

Käyttöpaine

0-1.0MPA

Tyhjiöpaine

-100 kPa (10 torr)

Käyttölämpötila

-10-60 ℃

Materiaali

Nylon (PA), polyuretaani (PU)

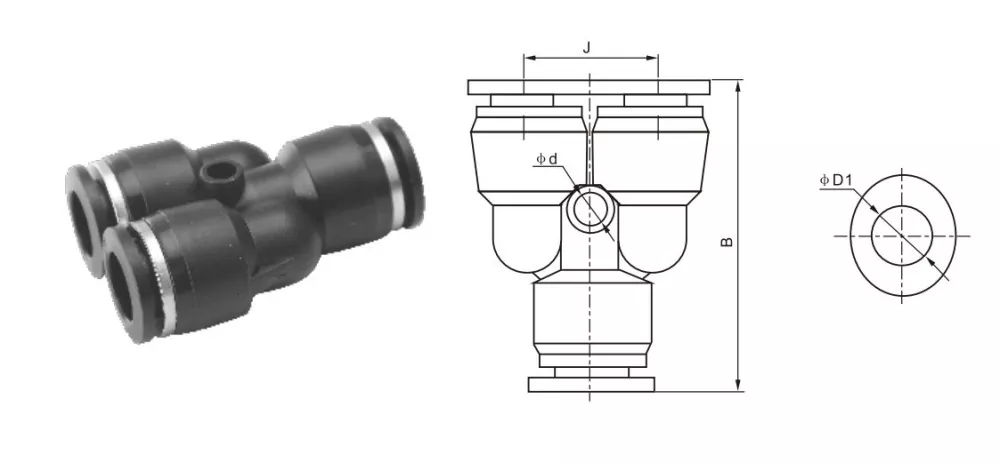

Tuumaputken asennus

MetricTube -sovitus

φd

B

J

φd

PY5/32

PY-4

4

38

11.6

2.5

PY1/4

PY-6

6

39

13.3

3.5

PY5/16

PY-8

8

42.5

15.5

4.5

PY3/8

PY-10

10

48

38.5

4.5

PY1/2

PY-12

12

54

21.5

4

Yleinen keisarillinen säie -koon muuntamisviite

Keisarillinen koko

Noin Metri (mm)

Muuntamiskaava

1/8

3,2 mm

1 ÷ 8 × 25,4 = 3,175

5/32

3,97 mm

5 ÷ 32 × 25,4 = 3,97

1/4

6,35 mm

1 ÷ 4 × 25,4 = 6,35

5/16

7,94 mm

5 ÷ 16 × 25,4 = 7,94

3/8

9,53 mm

3 ÷ 8 × 25,4 = 9,53

1/2

12,7 mm

1 ÷ 2 × 25,4 = 12,7
