Lähettimet Pneumaattinen-sähköinen rele

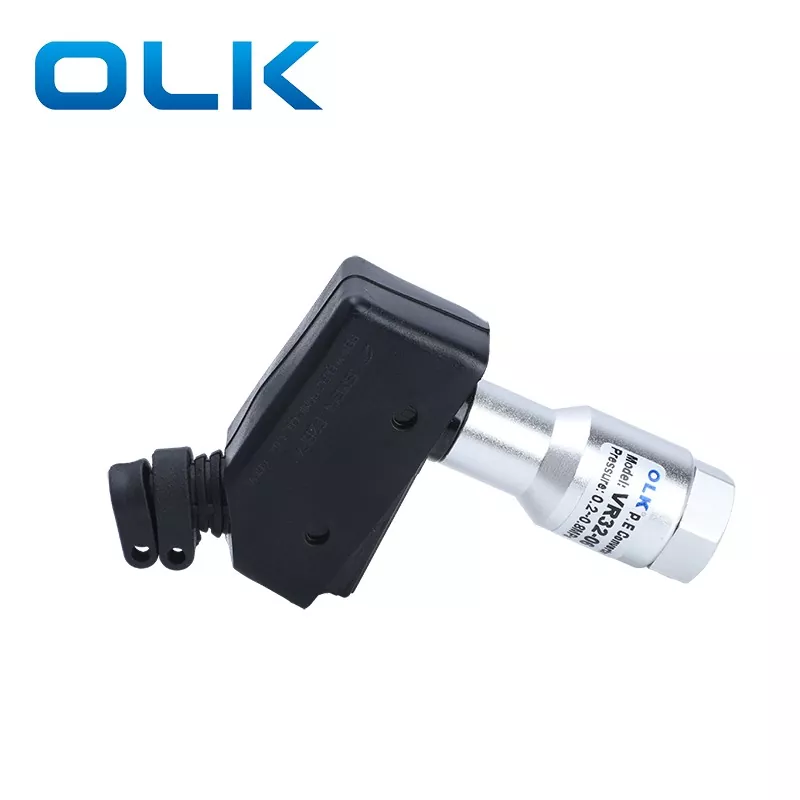

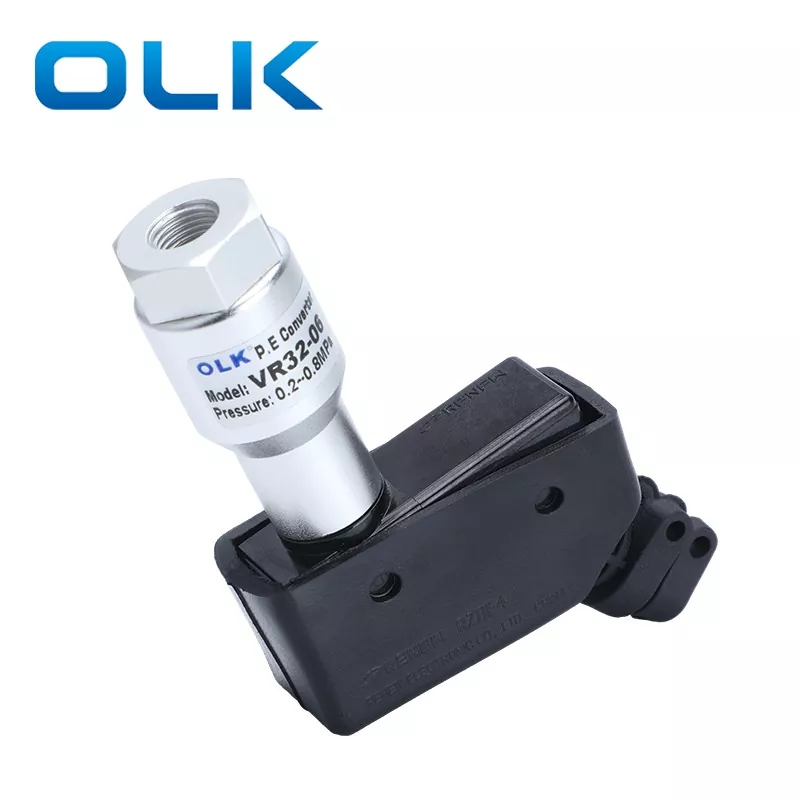

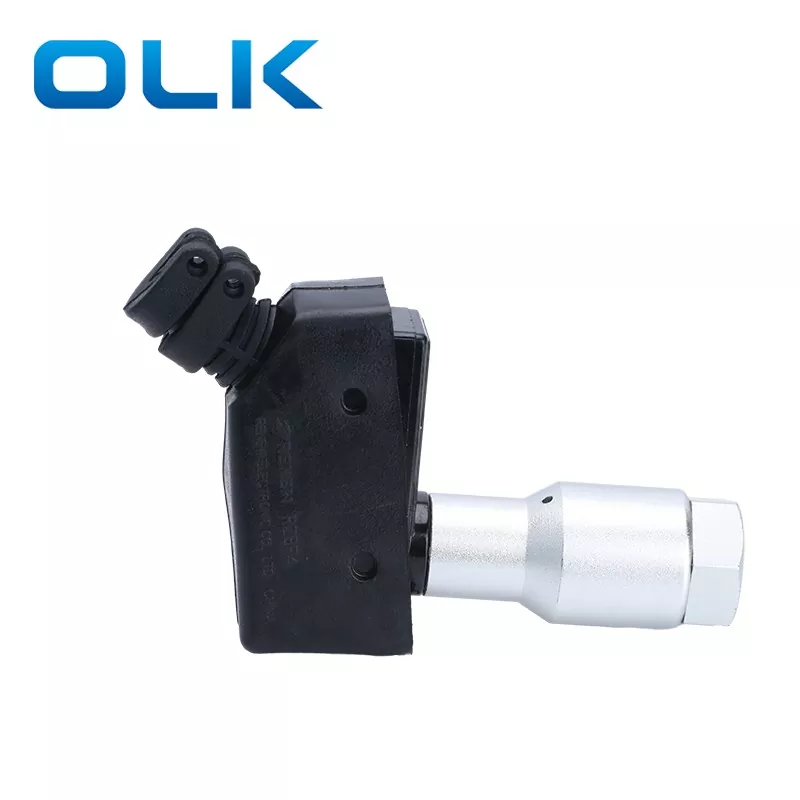

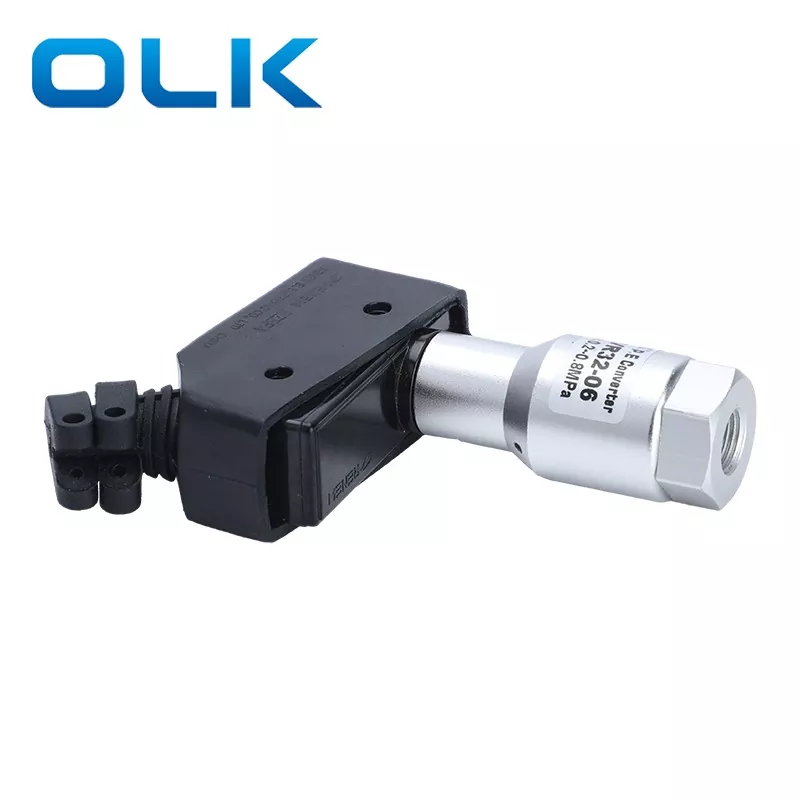

OLK-lähettimet pneumaattis-sähköinen rele  SMC TYPE VR3200 -sarja on painekytkin, joka muuntaa pneumaattiset signaalit sähköisiksi signaaleiksi. Se koostuu viidestä pääosasta: mikrokytkimestä, jousesta, männästä, rungosta ja kannesta. Käyttöpaine on 0,1-1,0 MPa VR3200 Pneumaattis-sähköinen tarkkuuskierreliitännät eivät ole helposti kuorittavissa. Molemmissa päissä on pölytulpat, ja erityisen suojakuoren käyttö tekee niistä kestävämpiä ja pidentää niiden käyttöikää.

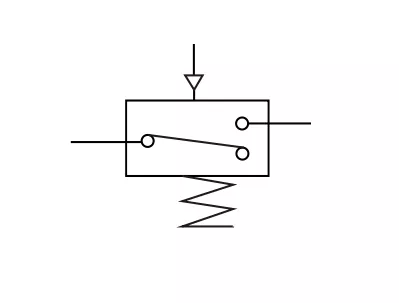

Symboli:

Painekytkinten sovellukset:

1.Sylinterin paineen tunnistus: Pneumaattinen painekytkin havaitsee paineen sylintereissä.

2. Tyhjiön vahvistus robottikäsivarsissa: Lähellä automaattisen kuljettimen robottivarren imukuppia, kytkin vahvistaa imemisen.

3. Kaasuvuodon tunnistus: Matalapaineanturia käyttämällä kytkin havaitsee pienet kaasumuutokset vuodon mittaamiseksi.

4. Syöttöpaineen hallinta: Kytkemällä painekytkin pneumaattisen järjestelmän säätimeen, syöttöpaine voidaan asettaa näytetyn painearvon perusteella. Käytön aikana näytetty arvo näyttää, jos syöttöpaine on epänormaali. Esimerkiksi pesutuotantolinjalla useat nestepainekytkimet valvovat veden, öljyn jne. tuloa. Hydraulisylintereissä painekytkimet vahvistavat vasaravoiman.

5. Asennon tunnistus: Digitaalinen painekytkin tunnistaa suuttimen vastapaineen ja vahvistaa työkappaleiden sijainnin.

6. Ilmavirran säätö

7. Suodattimen tukkeutumisen valvonta: Paine-eroanturi mittaa paine-eron suodattimen molemmilla puolilla. Suurempi ero tarkoittaa enemmän tukkeutumista. Tukkeutumistilan perusteella suodatin voidaan puhdistaa tai vaihtaa.

8. Nestetason tunnistus: Paine-eroanturi havaitsee nestetasot tiivistämällä alemman ilma-aukon. Nesteen tason muuttuessa nettopaine yhdistetyssä pystyputkessa muuttuu, mikä mahdollistaa tason havaitsemisen.

SMC-tyyppi VR320-sarja Lähettimet: Pneumaattinen-sähköinen rele Yleiset parametrit

UKKVR32 Electro-Pneumatic Converterille:

1.Voiko VR32 sähköpneumaattinen rele korvata suoraan SMC:n VR3200:n tai VR3201:n?

Kyllä. OLK:n VR32-sarja on täysin yhteensopiva SMC VR3200/3201 -sarjan kanssa asennusmittojen, portin koon (1/8") ja sähköisen suorituskyvyn suhteen. Se on 100 % drop-in -korvaus kilpailukykyisempään hintaan. Kustannustehokas VR3200-vaihto!

2.Mitä eroa on VR32-muuntimella ja painekytkimellä?

VR32 on mekaaninen pneumaattis-sähköinen rele, joka on suunniteltu muuttamaan pneumaattinen signaali sähköiseksi kosketussignaaliksi. Se on yksinkertainen ja kestävä, ja sitä käytetään pääasiassa "Air ON/OFF" -tilan tai iskunvahvistuksen havaitsemiseen. Painekytkimet puolestaan ​​sisältävät usein digitaalisia näyttöjä ja tarkat säätöasteikot tiettyjen painearvojen seurantaan.

3. Mitkä ovat tyypilliset VR32-pneumaattis-sähkömuuntimien käyttöskenaariot?

Sylinterin asennon tunnistusrele:

Sylinterin iskun rajan tunnistus: Kun sylinteri saavuttaa rajan, paine nousee ja VR32 lähettää signaalin PLC:lle, joka kehottaa konetta siirtymään seuraavaan vaiheeseen.

Turvalukitus: Kone käynnistyy vasta, kun ilmanpaine saavuttaa standardin ja piiri on kytketty.
