VF5000 -solenoidiventtiili 5/2 Way, 5/3 -tie on suora putkistotyyppi. Kylmäreikä on erityisesti koneistettu kitkan minimoimiseksi, aloituspaineiden vähentämiseksi ja käyttöikälle pidentämiseksi. Suurella porttien koolla venttiili tuottaa suuremman ilmavirran, mikä tekee siitä ihanteellisen useiden toimilaitteiden tai keskisuurten sylinterien käyttämiseen. VF5000-sarjan portin koko on 3/8.
Sen modulaarinen rakenne tukee jakoputken asennusta, joka mahdollistaa keskitetyn ilmansyötön ja yksinkertaistaa putkistoa. Suuren virtauksen pneumaattisiin sovelluksiin suunniteltuja DS/VF 3000- ja 5000 -sarjojen solenoidiventtiilejä käytetään yleisesti teollisuuskoneissa ja automatisoiduissa tuotantolinjoissa.
· Korkea virtaus
· Putkisto / modulaarinen / tilaa säästävä
· Teollisuusluokan kestävyys
|
Tilauskoodi |
||||||
|
VF5 |
130 |
_ |
4 |
G |
B |
02 |
|
Malli |
venttiilityyppi |
|
jännite |
linjatyyppi |
Hoitaja |
satamakoko |
|
VF5000 -solenoidiventtiili |

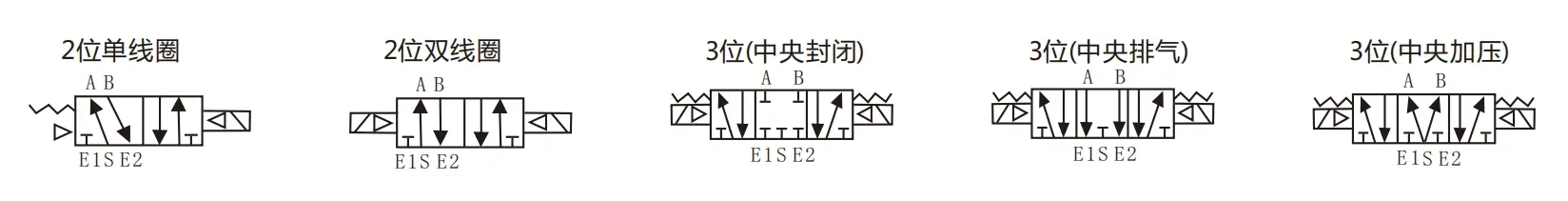

130: Yksittäinen solenoidi 5/2 Way |
|
3: 110vac |
G: Rivityyppi |
|
02: PT3/8 |
|
|
230: Tupla -solenoidi Vlave 5/2 Way |
|
4: 220vac |
D: DIN -tyyppi |
|
|
|
|
330c: kaksinkertainen solenoidi vlave5/3way suljettu keskus |
|
5: 24 VDC |
DZ: DZ valolla |
|
|
|
|
430e: Tupla -solenoidi Vlave5/3way pakokaasukeskus |
|
6: 12 VDC |
|
|
|
|
|
530p: Kaksinkertainen solenoidiventtiili 5/3 -painekeskus |
|
|
|
|
|
|
Yhteiset eritelmät |
|
|
Työväline |
Ilma |
|
Kyykkylämpötila |
0-50 ℃ |
|
Voitelu |
Ei tarvetta |
|
Manuaalinen ohitus |
Ruuvimeisselin lukitustyyppi |
|
Iskun/tärinänkestävyys |
30 g/5G (8,3--2000Hz) |
|
Kotelo |
Pöly- |
|
Malli |
sijainti |
kela |
kgf/cm² (MPA) |
Reaktioaika (MS) |
Enintään Toimintataajuus |
satamakoko |
Tehokas poikkileikkausaream² (CV) |
kgf |
|

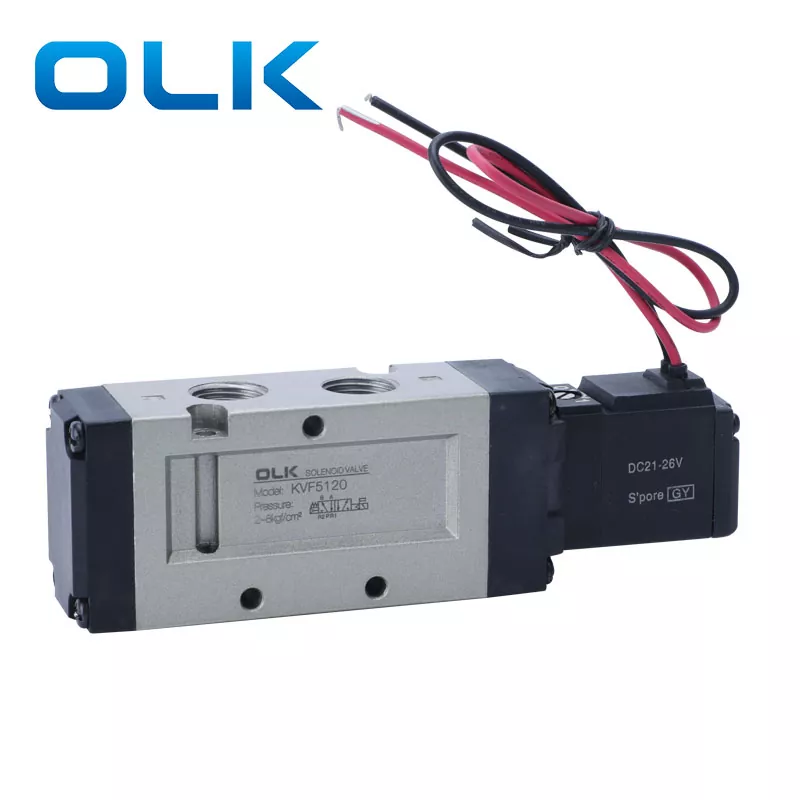

VF5120- □ △ B-02 |
2 sijainti |
yksitoiminta |
1,5 ～ 9 (0,15 ～ 0,8) |
≤30 ms |
5 |
PT3/8 |
45 (2,5) |
0.38 |
|

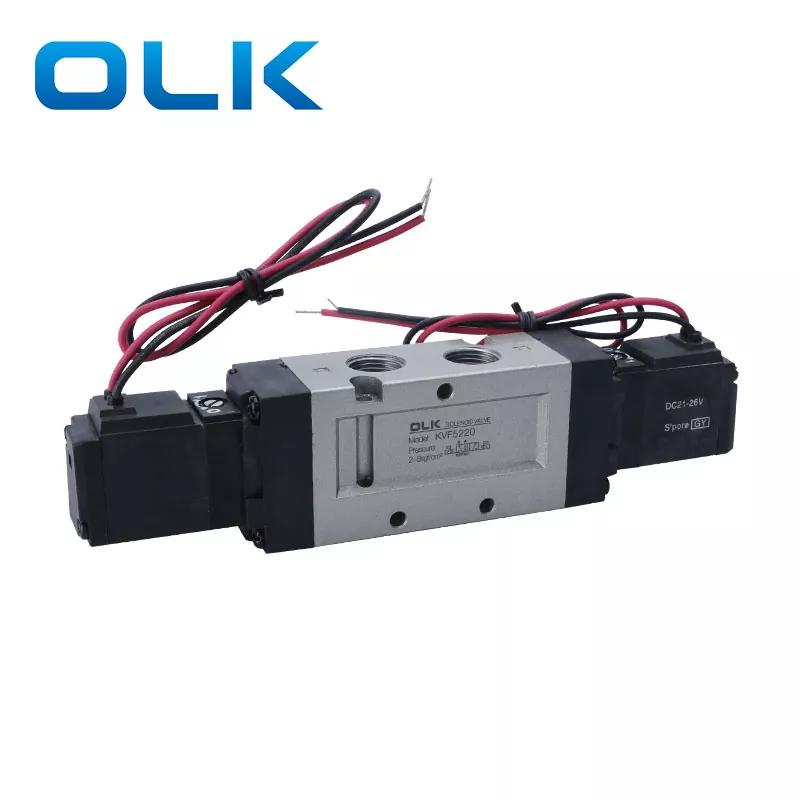

VF5220- □ △ B-02 |
2 sijainti |
kaksoistoiminta |
1 ~ 9 (0,1 ~ 0,9) |
≤30 ms |
5 |
PT3/8 |
45 (2,5) |
0.45 |
|
VF5320- □ △ B-02 |
3 sijainti |
kaksinkertainen solenoidi vlave5/3way suljettu keskus |
1 ~ 9 (0,1 ~ 0,9) |
≤50 ms |
3 |
PT3/8 |
36 (2) |
0.53 |
|

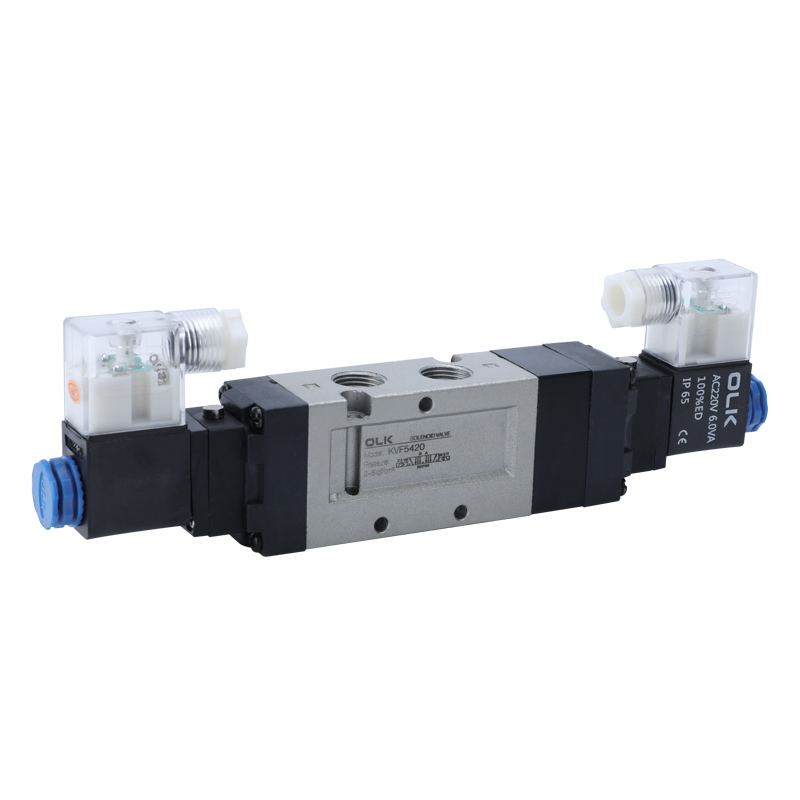

VF5420- □ △ B-02 |
3 sijainti |
kaksinkertainen solenoidi vlave5/3way pakokaasukeskus |
1 ~ 9 (0,1 ~ 0,9) |
≤50 ms |
3 |
PT3/8 |
41.4 (2,3) |
0.53 |
|

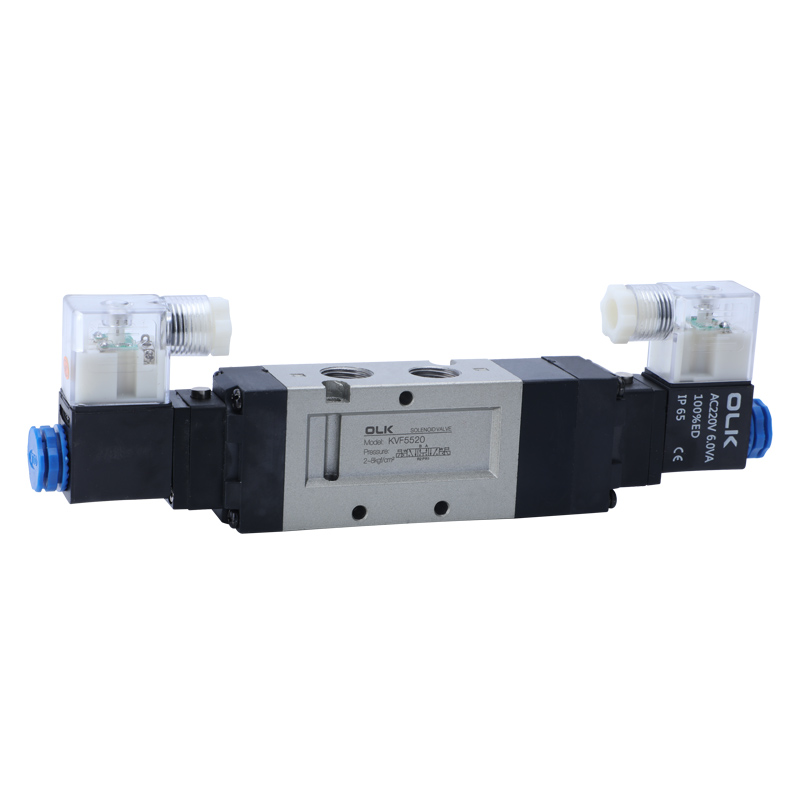

VF5520- □ △ B-02 |
3 sijainti |
kaksinkertainen solenoidiventtiili 5/3 -painekeskus |
1 ~ 9 (0,1 ~ 0,9) |
≤50 ms |
3 |
PT3/8 |
36 (2) |
0.53 |
Mikä malli DS3000/VF3000 voi korvata?
DS3000 voi korvata Korean TPC: n samalla toiminnolla, ja VF 3000 voi korvata SMC: n Japanissa samalla toiminnolla
Mikä on DS5000/VF5000 -solenoidiventtiilin suuttimen halkaisija 5 -tapaa?
DS5000/VF5000 -langan poraus on PT3/8
