OLK 3 -asentoisessa 2-tiemagneettiventtiilissä on neljä mallia valittavissa, sisäinen pilottityyppinen toimintatila, eikä rasvaa tarvita. PT- ja NPT-kierteet voidaan valmistaa kahden tyyppisiä kierteitä. IP65(DIN40050) suojaustaso ja B-luokan lämmönkestävyystaso.
3v400-sarjan solenoidiventtiili 3 Way voi auttaa sinua käyttämään yksitoimisylinteriä ankarissa työympäristöissä.
|
3V |
4 |
10 |
15 |
|
|
Malli |
Koodi |
venttiilin tyyppi |
portin koko |
Toimintotyyppi |
|
3V:3/2-tiemagneettiventtiili |
4:400 sarja |
10: yksi solenoidiventtiili 5/2-tie |
15:G1/2 |
NC: Normaalisti suljettu |
|
20: kaksoismagneettiventtiili 5/2-tie |
EI: Normaalisti auki |
|
Malli |

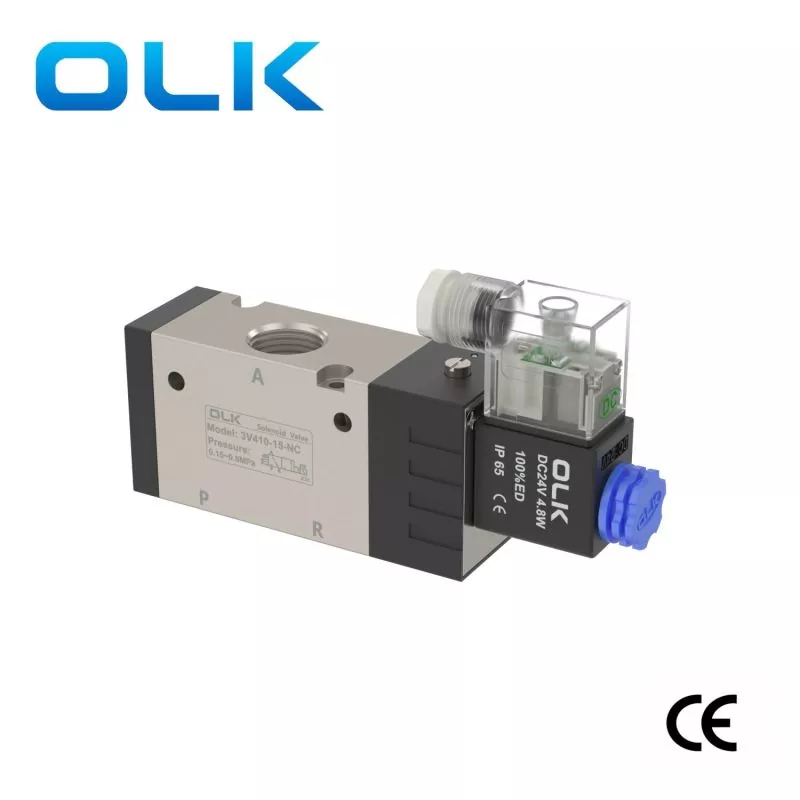

3V410-15 |

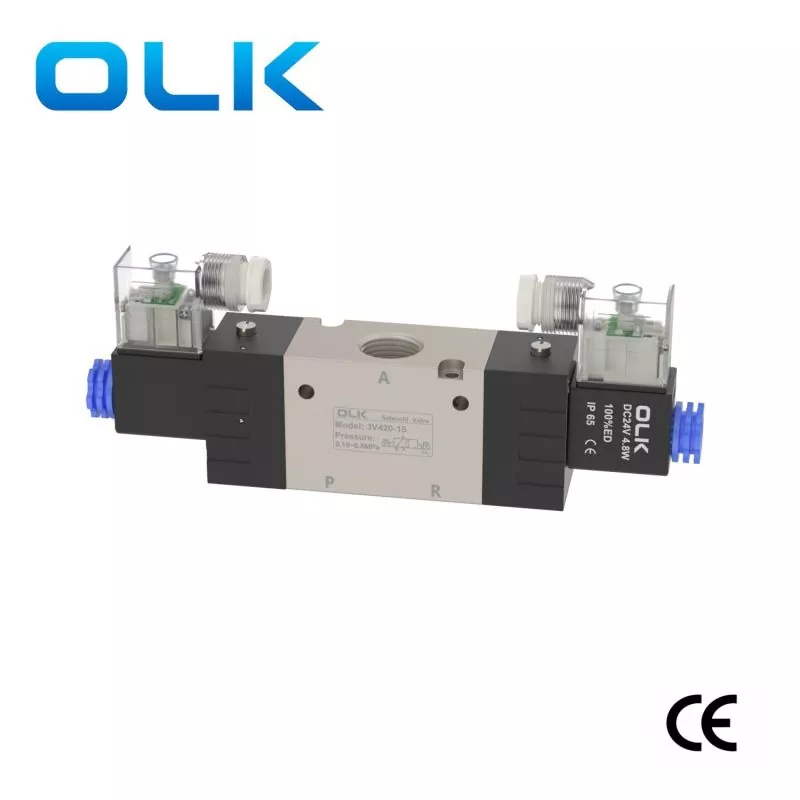

3V420-15 |
|
Työväline |
Ilma (Suodata yli 40 μm:n suodatinverkon läpi) |
|
|
Toimintatila |
Sisäinen pilottityyppi |
|
|
portin koko |
Tulo = Ulostulo = G1/2 |
|
|
Tehokas poikkileikkausala |
50 mm² (Cv = 2,79) |
|
|
Asemat |
3/2 portti |
|
|
Painealue |
0,15–0,8 MPa (21–114 psi) |
|
|
Todista paine |
1,5 MPa (215 psi) |
|
|
Woking paine |
‘5-60 ℃ (23-140° F) |
|
|
Rungon materiaali |
Alumiiniseos |
|
|
Voitelu |
Ei tarvetta |
|
|
Max.käyttötaajuus |
3 kertaa/sekunti |
|
|
Eristysluokka |
B taso |
|
|
Min.herätysaika |
0,05 sek |
|
|
3V410-15 AC24V |

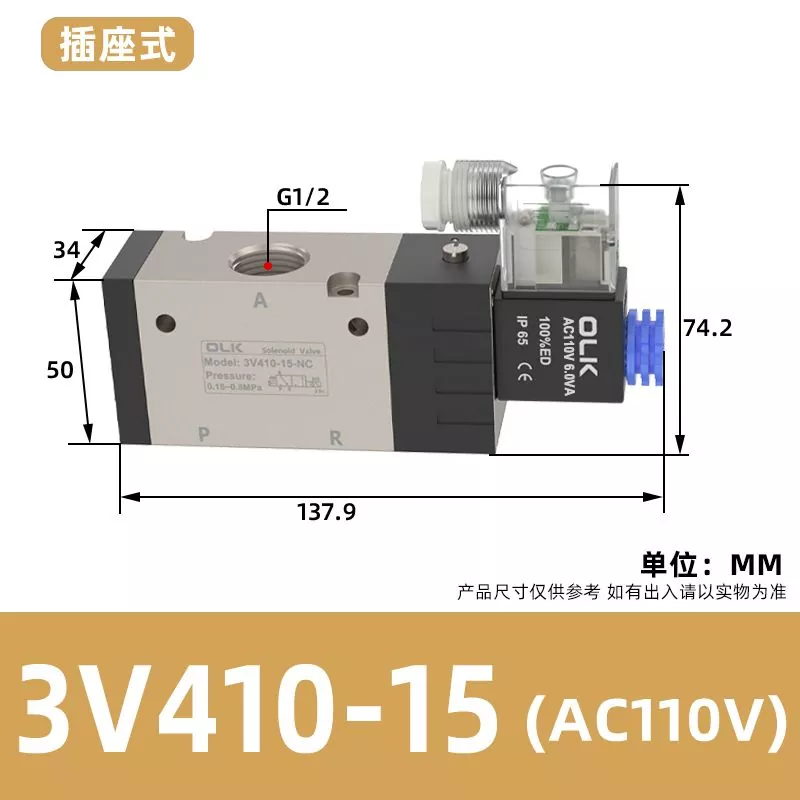

3V410-15 AC110V |
3V410-15 AC220V |
3V410-15DC220V |
3V410-15 DC24V |
|
3V420-15 AC24V |
3V420-15 AC110V |
3V420-15 AC220V |
3V420-15DC220V |
3V420-15DC24V |
