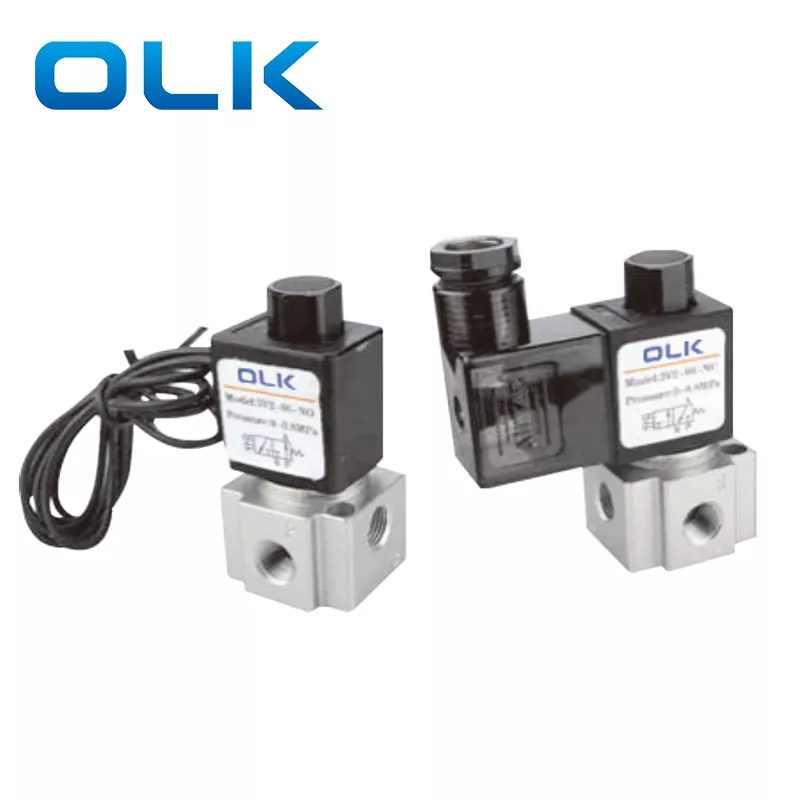

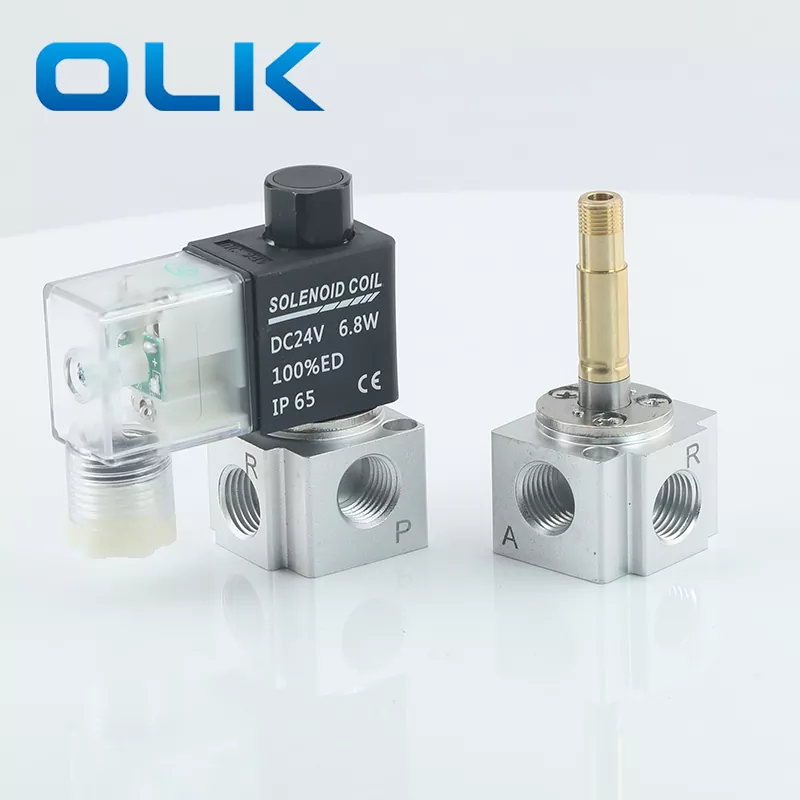

3V2-solenoidiventtiili on pieni, kevyt ja helppo asentaa. Sen runko on valmistettu vahvasta alumiinista, joka kestää ruostetta ja vaurioita. Venttiili käyttää luotettavaa solenoidikäämiä, jossa on vaihtoehtoja DC12V, DC24V, AC110V tai AC220V teholle.
Tämä OLK-merkkinen 3V2-magneettiventtiili toimii hyvin keskivirtausilman ohjauksessa. Se vaihtaa nopeasti, kuluttaa vähän virtaa ja kestää pitkään. Se voi olla normaalisti suljettu (NC), normaalisti avoin (NO) tai kaksoissolenoidi. Sitä käytetään usein automaatiolinjoissa, pakkauskoneissa, painokoneissa ja elintarvikekoneissa. Pienen kokonsa ansiosta se sopii täydellisesti ahtaisiin tiloihin.
1. Suoravaikutteinen rakenne herkällä kytkimellä.
2. Saatavana normaalisti suljettu (NC) ja normaalisti avoin (NO) tyypit.
3. Koaksiaalinen sulkurakenne hyvän tiivistyksen ja suuren virtauksen takaamiseksi.
4. Voitelua ei tarvita.
3V3 korkeavirtausmagneettiventtiili on 2-asentoinen, 3-tieventtiili, jossa on suoratoiminen rakenne, joka tarjoaa nopeamman vasteen ja korkeamman kytkentätaajuuden kuin pilottiohjatut venttiilit. Sen vankka alumiiniseosrunko tukee suurta ilmavirtausta ja korkeampaa painetta, ja sitä voidaan käyttää myös tyhjiösovelluksissa. Solenoidin kelavaihtoehtoja ovat DC12V, DC24V, AC110V tai AC220V, mikä varmistaa vakaan ja herkän toiminnan.
6. Saatavilla useita vakiojännitevaihtoehtoja.
|
Tilauskoodi |
||||||||
|
3V |
2 |
- |
08 |
NC |
A |
|
|
|
|
Malli |
Koodi |
|
Portin koko |
Näyttelijätyyppi |
Vakiojännite |
Sähköinen sisäänkäynti |
Langan tyyppi |
|
|
3V:2-asento 3-suuntainen |
2:2 sarja |
|
06:G1/8 |
NC: normaalisti suljettu |
V: AC220V |
Tyhjä: SINUN tyyppisi |
Tyhjä:G |
|
|
|
|
|
08:G1/4 |
EI: normaalisti auki |
B: DC24V |
I: Viivan tyyppi |
T: NPT |
|
|
|
|
|
|
|
C: AC110V |
|
|
|
|
|
|
|
|
|
E: AC24V |
|
|
|
|
|
|
|
|
|
F: DC12V |
|
|
|
|
Malli |
3V206 |
3V208 |
|
Työväline |
Ilma (suodatettu vähintään 40 μm:n suodattimella) |
Ilma (suodatettu vähintään 40 μm:n suodattimella) |
|
Näyttelijätyyppi |
Suora näytteleminen |
|
|
Portin koko |
G1/8 |
G1/4 |
|
Sijainti ja tapa |
2 asento 3 suuntaan |
|
|
Tehokas alue |
3,2 mm² (Cv = 0,18) |
3,4 mm² (Cv = 0,19) |
|
Voitelu |
Ei vaadita |
|
|
Käyttöpainealue |
0 ~ 0,8 MPa (0 ~ 114 psi) |
|
|
Todistuspaine |
1,5 MPa (215 psi) |
|
|
Käyttölämpötila (℃) |
-20-70 |
|
|
Rungon materiaali |
Alumiiniseos |
|
|
Vakiojännite |
AC220V AC110 AC24V DC24V DC12V |
|
Jännitealue |
AC:±15% DC:±10% |
|
Virrankulutus |
AC: 7 VA DC: 7,0 W |
|
Suojausluokka |
IP65 (DIN40050) |
|
Eristysluokka |
B taso |
|
Liitäntätyyppi |
DIN-liittimen tyyppi/linjatyyppi |
|
Min.herätysaika |
0,05 sek |
|
Ei. |
Nimi |
|
1 |
Upotettu ruuvi |
|
2 |
Välikeholkki |
|
3 |
Ytimen kokoonpano |
|
4 |
Kevät |
|
5 |
Runko |
|
6 |
Tiiviste |
|
7 |
Solenoidikokoonpano |
|
8 |
Männänvarsi |
|
9 |
Kela |
|
10 |
Liikkuva rautaydin |
|
11 |
Kiinteä aluslevy |
|
12 |
Kiinteä mutteri |
|
13 |
Manuaalinen painike |
|
14 |
Terminaali |
|
15 |
Terminaalin tiiviste |
|
Tuote |
3V1-M5/3V1-06 |
2V025-06/2V025-08 |
3V2-06/3V2-08 |
3V3-08 |
|
Työväline |
Ilmaa |
Ilma, vesi, öljy |
Ilmaa |
Ilmaa |
|
Alkutila: |
NC |
NC/NO |
EI/NC |
EI/NC |
|
Käyttötyyppi |
Suora näytteleminen |
Suora näytteleminen |
Suora näytteleminen |
Suora näytteleminen |
|
Portin koko |
M5;G1/8 |
G1/8;G1/4 |
G1/8;G1/4 |
G1/4 |
|
Sijainti ja tapa |
3 Portin 2 asento |
2-portti 2-asento |
3 Portin 2 asento |
3 Portin 2 asento |
|
Voitelu |
Ei pakollinen |
Ei pakollinen |
Ei pakollinen |
Ei pakollinen |
|
Työpaine |
0-0,7 MPa |
0-0,7 MPa |
0-0,8 MPa |
0-0,8 MPa |
|
Todistuspaine |
1,2 MPa |
1,5 MPa |
1,2 MPa |
1,2 MPa |
|
Aukon koko |
φ1,2 mm |
φ2,5 mm |
3V:2-asento 3-suuntainen |
Φ11 mm (suuri ilmavirtaus) |
K: Mikä on tärkein ero 3V2- ja 3V3-magneettiventtiilien välillä?
V: 3V2: keskivirtaus, sopii pieneen pneumaattiseen ohjausjärjestelmään
3V3: suuri virtaus, sopii useille sylintereille tai suurivirtaussovelluksiin.
Rakenneero: 3V3:lla on suurempi runko ja se kestää korkeampaa painetta ja virtausta.
K: Mikä on 3V2-magneettiventtiilin aukon koko?
A: 3V2-06 venttiilin aukon koko on 3,2 mm; 3V2-06 venttiilin aukon koko on 3,4 mm
K: Mitä tuotteita OLK 3V2 voi korvata?
V: OLK 3V2 voi korvata AIRTAC 3V2 -sarjan solenoidiventtiilit samalla toiminnalla ja samanlaisilla eritelmillä.
