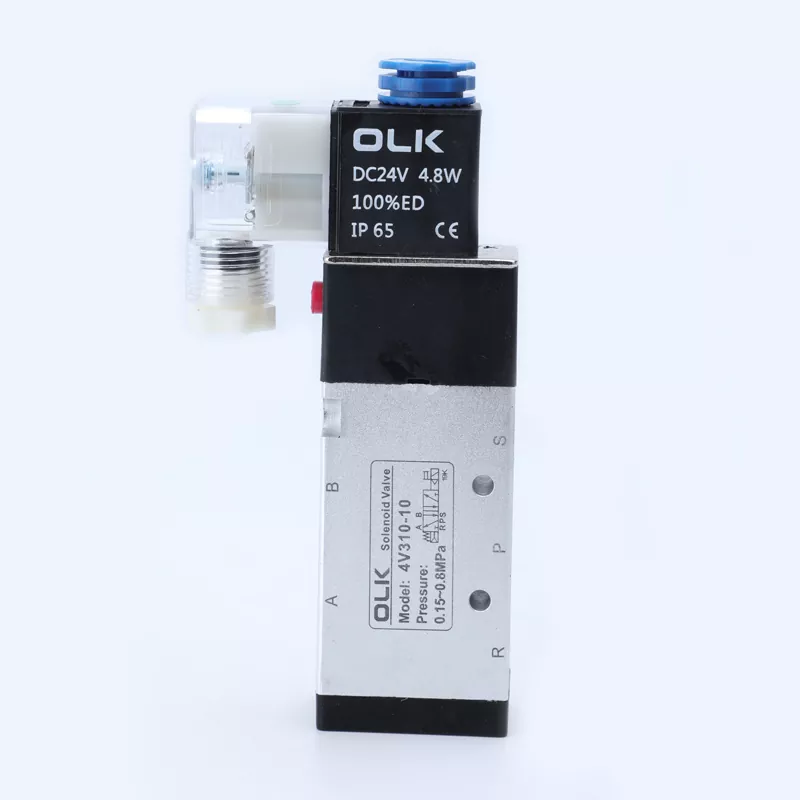

4V300 Solenoidventtiili 5 -tapaa

Tilauskoodi

4V

3

10

10

AC110V

Malli

Koodi

venttiilityyppi

satamakoko

jännite

Räjähdyskestävä kela

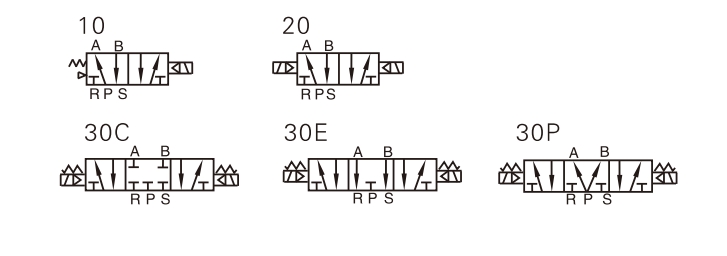

4V: Sports2 (3) asento Solenoidventtiili

3: 300 -sarja

10: Yksittäinen solenoidi 5/2 tie

08: G1/4

AC220V

Ei: DIN -tyyppi

20: kaksinkertainen solenoidiventtiili 5/2 tie

10: G3/8

DC24V

I: Rivityyppi

30c: kaksinkertainen solenoidi vlave5/3way suljettu keskus

AC110V

30e: kaksinkertainen solenoidi vlave5/3way pakokaasukeskus

AC24V

30p: kaksinkertainen solenoidiventtiili 5/3 -painekeskus

DC12V

Malli

4V310-08 4V320-08

4V330-08 4V330E-08 4V330p-08

4V310-10 4V320-10

4V330C-10 4V330E-10 4V330p-10

Työväline

Ilma （suodatin yli 40 μm: n suodattimen näytön läpi

Toimintatila

Sisäinen pilottityyppi

satamakoko

Sisääntulo = poistoaukko = pakoportti = g1/4

Sisääntulo = ulostulo == G1/8 pakoportti = G1/4

Tehokas poikkileikkausalue

25 mm² （CV = 1,4）

18,0 mm² （CV = 1）

30,0 mm² （CV = 1,68）

18,0 mm² （CV = 1,0）

Asemat

5/2 -portti

5/3 -portti

5/2 -portti

5/2 -portti

Painealue

0,15-0,8 MPa (21-114PSI)

Todistepaine

1,5MPA (215PSI)

Työpaine

'-20-70 ℃

Rungon materiaali

Alumiiniseos

Voitelu

Ei tarvetta

Enimmäismäärä

5 kertaa/sekunti

3 kertaa/sekunti

5 kertaa/sekunti

3 kertaa/sekunti

Paino

4V310-08: 310G 4V320-08: 400G

450 g

4V310-10: 310G 4V320-10: 400G

450 g
