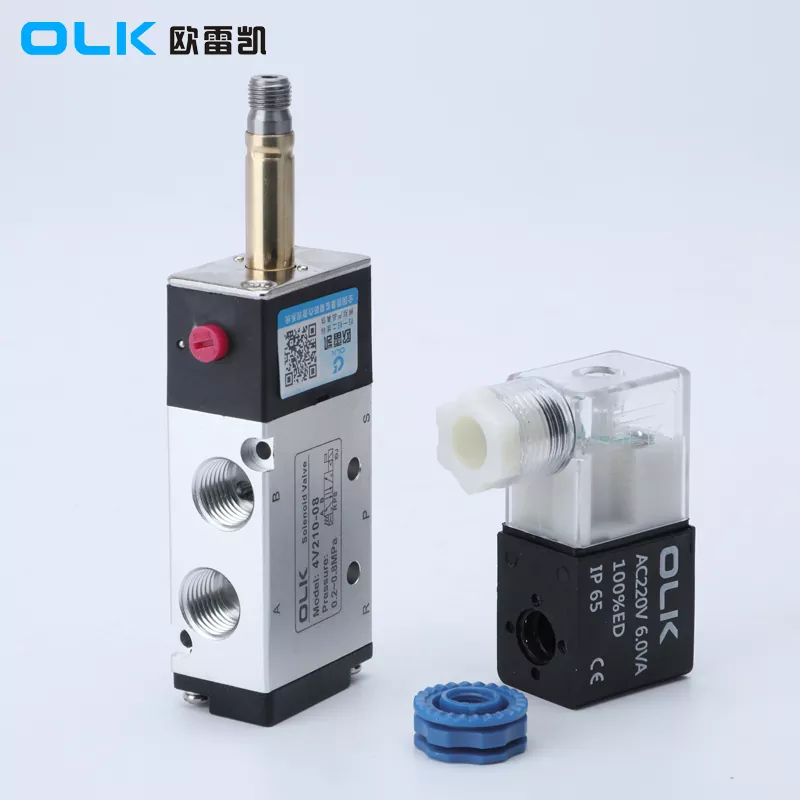

4V200 Solenoidventtiili 5 -tapaa

Tilauskoodi

4V

2

10

6

AC110V

Malli

Koodi

venttiilityyppi

satamakoko

jännite

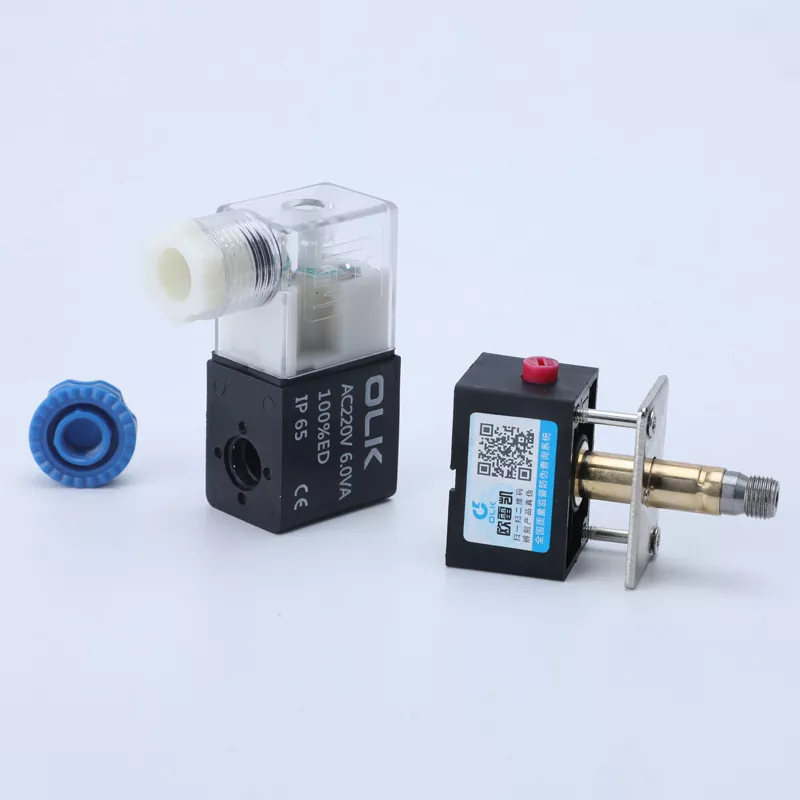

Räjähdyskestävä kela

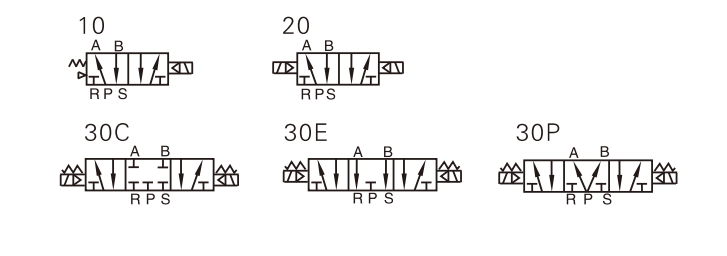

4V: Sports2 (3) asento Solenoidventtiili

2: 200 -sarja

10: Yksittäinen solenoidi 5/2 tie

06: G1/8

AC220V

Ei: DIN -tyyppi

20: kaksinkertainen solenoidiventtiili 5/2 tie

06: G1/4

DC24V

I: Rivityyppi

30c: kaksinkertainen solenoidi vlave5/3way suljettu keskus

AC110V

30e: kaksinkertainen solenoidi vlave5/3way pakokaasukeskus

AC24V

30p: kaksinkertainen solenoidiventtiili 5/3 -painekeskus

DC12V

Malli

4V210-06 4V220-06

4V230C-06 4V230E-06 4V230p-06

4V210-08 4V220-08

4V230C-08 4V230E-08 4V230p-08

Työväline

Ilma （suodatin yli 40 μm: n suodattimen näytön läpi

Toimintatila

Sisäinen pilottityyppi

satamakoko

Sisääntulo = poistoaukko = pakoportti = g1/8

Sisääntulo = ulostulo = g1/4 pakoportti = g1/8

Tehokas poikkileikkausalue

14,0 mm² （CV = 0,78）

12,0 mm² （CV = 0,67）

16,0 mm² （CV = 0,89）

12,0 mm² （CV = 0,67）

Asemat

5/2 -portti

5/3 -portti

5/2 -portti

5/2 -portti

Painealue

0,15-0,8 MPa (21-114PSI)

Todistepaine

1,5MPA (215PSI)

Työpaine

'-20-70 ℃

Rungon materiaali

Alumiiniseos

Voitelu

Ei tarvetta

Enimmäismäärä

5 kertaa/sekunti

3 kertaa/sekunti

5 kertaa/sekunti

3 kertaa/sekunti

Paino

4V210-06: 220 G 4V220-06: 320 G

360 g

4V210-08: 220 G 4V220-08: 320 G

360 g
