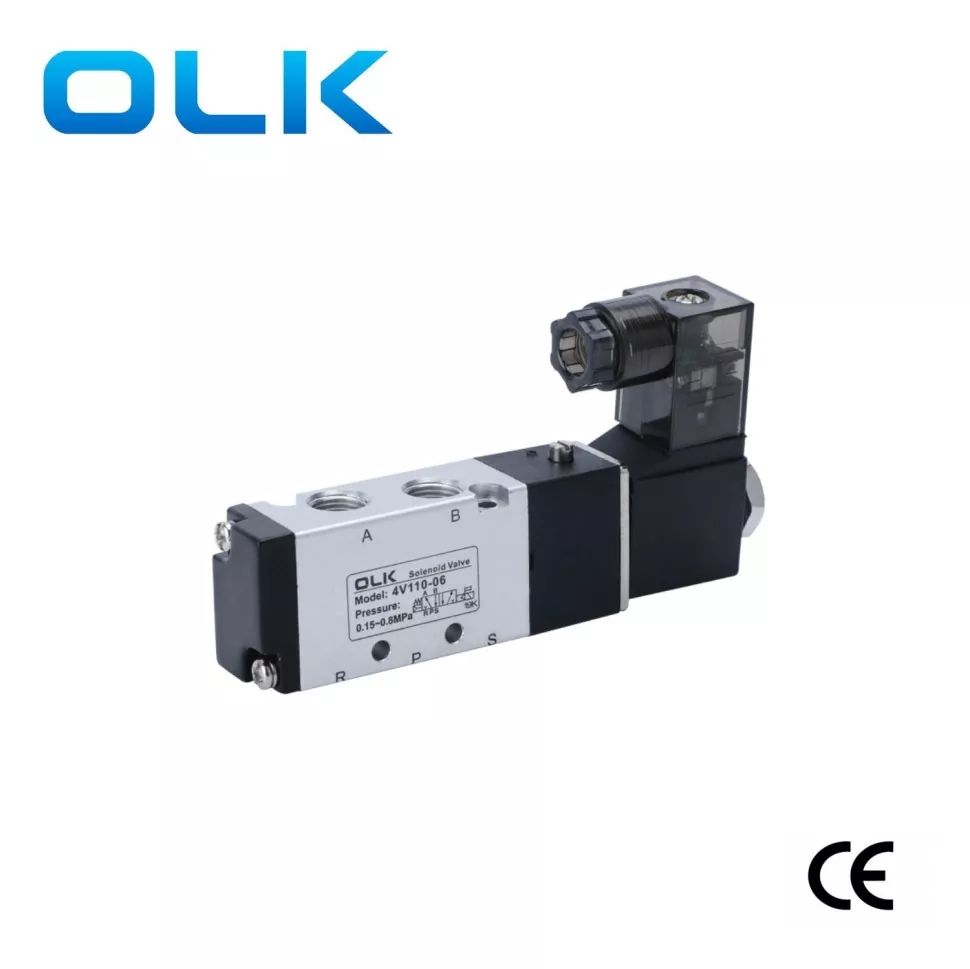

OLK 4V100 -solenoidiventtiili 5 -tie, 5/2 Way pneumaattinen solenoidiventtiili läpäisi CE -sertifikaatin. Ulkonäkökoko on pienin malli, kompakti suunnittelu ja rajapinnan määritelmä 1/8 ''. 4V100 -solenoidiventtiili soveltuu pienempiin pneumaattisiin järjestelmiin, joilla on alhaisemmat virtausnopeudet. Levitetään pieniin laitteisiin tai pieniin sylintereihin, jotka vaativat tarkkaa ohjausta.
|
Tilauskoodi |
|
|
|
|
|
|
4V |
1 |
10 |
6 |
AC110V |
|
|
Malli |
Koodi |
venttiilityyppi |
satamakoko |
jännite |
Räjähdyskestävä kela |
|
4V: Sports2 (3) asento Solenoidventtiili |
1: 100 sarja |
10: Yksittäinen solenoidi 5/2 tie |
M5: M5X0.8 |
AC220V |

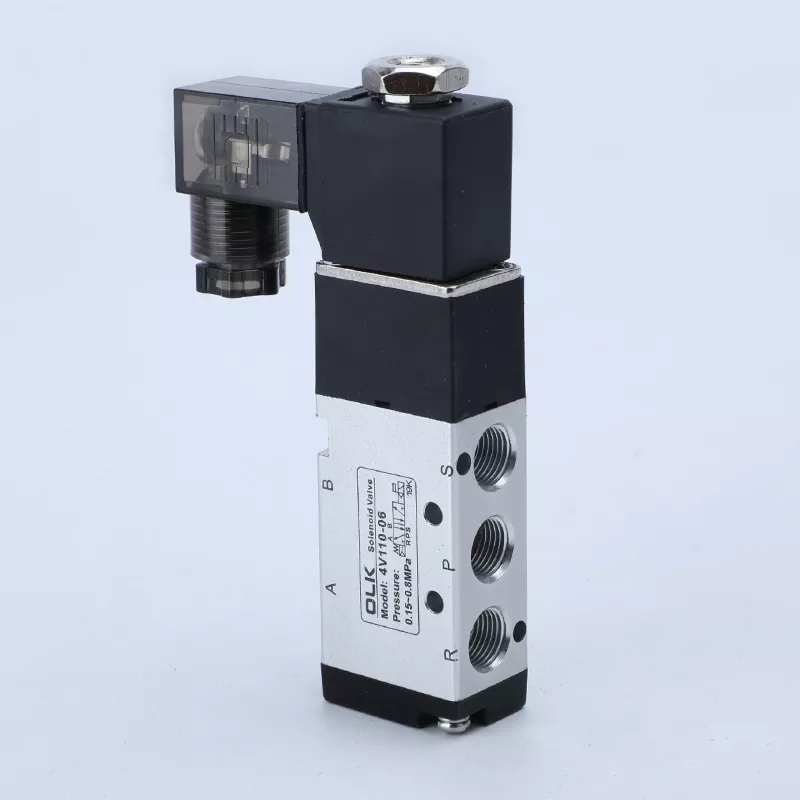

Ei: DIN -tyyppi |
|
|
|
20: kaksinkertainen solenoidiventtiili 5/2 tie |
06: 1/8 '' |
DC24V |

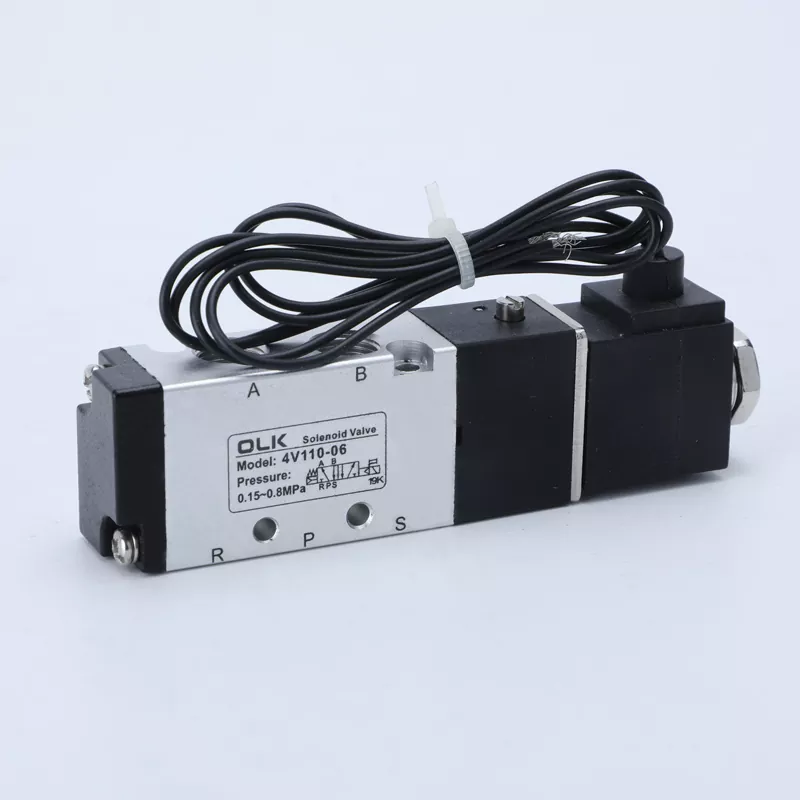

I: Rivityyppi |
|
|
|
30c: kaksinkertainen solenoidi vlave5/3way suljettu keskus |
|
AC110V |
|
|
|
|
30e: kaksinkertainen solenoidi vlave5/3way pakokaasukeskus |
|
AC24V |
|
|
|
|
30p: kaksinkertainen solenoidiventtiili 5/3 -painekeskus |
|
DC12V |
|
|
Malli |
4V110-M5 4V120-M5 |
4V130C-M5 4V130E-M5 4V130p-M5 |
4V110-06 4V120-06 |
4V130C-06 4V130E-06 4V130p-06 |
|
Työväline |
Ilma （suodatin yli 40 μm: n suodattimen näytön läpi |
|||
|
Toimintatila |
Sisäinen pilottityyppi |
|||
|
satamakoko |
Sisääntulo = poistoaukko = pakoportti = m5 |
Sisääntulo = ulostulo == G1/8 |
||
|
Tehokas poikkileikkausalue |
5,5 mm² （CV = 0,31） |
5,0 mm² （CV = 0,28） |
12,0 mm² （CV = 0,67） |
9,0 mm² （CV = 0,5） |
|
Asemat |
5/2 -portti |
5/3 -portti |
5/2 -portti |
5/2 -portti |
|
Painealue |
0,15-0,8 MPa (21-114PSI) |
|||
|
Todistepaine |
1,5MPA (215PSI) |
|||
|
Työpaine |
'-20-70 ℃ |
|||
|
Rungon materiaali |
Alumiiniseos |
|||
|
Voitelu |
Ei tarvetta |
|||
|
Enimmäismäärä |
5 kertaa/sekunti |
3 kertaa/sekunti |
5 kertaa/sekunti |
3 kertaa/sekunti |
|
Paino |
4V110-M5: 130G 4V120-M5: 175G |
200 g |
4V110-06: 120G 4V120-06 ： 175G |
200 g |
