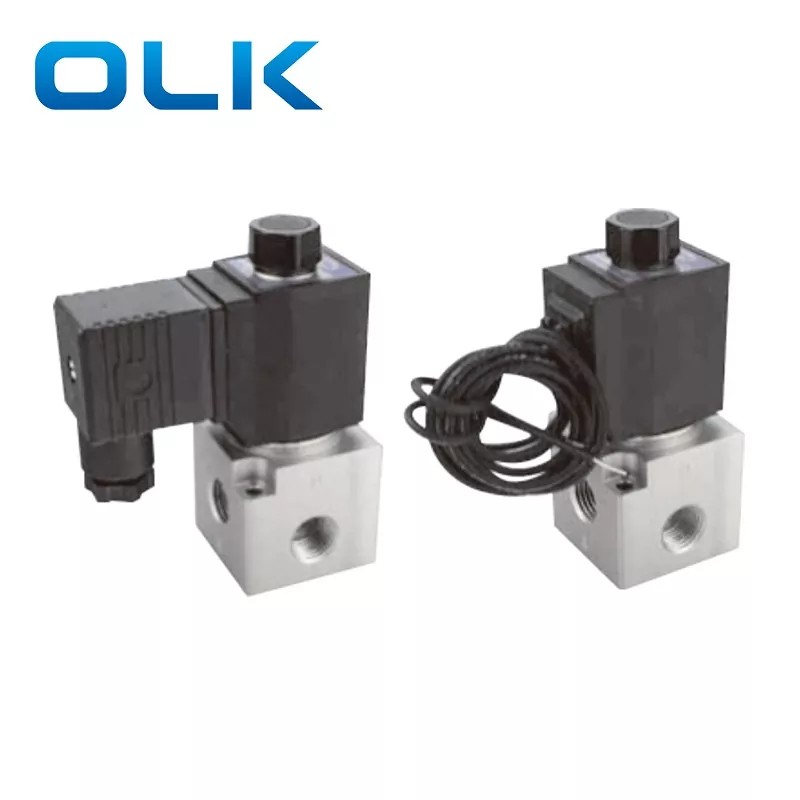

3V3 korkeavirtausmagneettiventtiili on 2-asentoinen, 3-tieventtiili, jossa on suoratoiminen rakenne, joka tarjoaa nopeamman vasteen ja korkeamman kytkentätaajuuden kuin pilottiohjatut venttiilit. Sen vankka alumiiniseosrunko tukee suurta ilmavirtausta ja korkeampaa painetta, ja sitä voidaan käyttää myös tyhjiösovelluksissa. Solenoidin kelavaihtoehtoja ovat DC12V, DC24V, AC110V tai AC220V, mikä varmistaa vakaan ja herkän toiminnan.
Tämä 3-tieinen 3V3-suurvirtausmagneettiventtiili sopii keskisuurille ja suurille pneumaattisille järjestelmille, erityisesti useille sylintereille, jotka toimivat yhdessä, tai järjestelmiin, jotka vaativat suurta ilmavirtaa. Sen normaalisti suljettu (NC), normaalisti avoin (NO) ja kaksoissolenoidikokoonpano tekevät siitä ihanteellisen automaatiolinjoille, pakkauskoneille, painolaitteille ja elintarvikejalostuskoneille. Sen nopea ja tarkka vaste erottaa sen pienistä venttiileistä, kuten 3V2.
1. Suoravaikutteinen rakenne herkällä kytkimellä.
2. Saatavana normaalisti suljettu (NC) ja normaalisti avoin (NO) tyypit.
3. Koaksiaalinen sulkurakenne hyvän tiivistyksen ja suuren virtauksen takaamiseksi.
4. Voitelua ei tarvita.
3V3 korkeavirtausmagneettiventtiili on 2-asentoinen, 3-tieventtiili, jossa on suoratoiminen rakenne, joka tarjoaa nopeamman vasteen ja korkeamman kytkentätaajuuden kuin pilottiohjatut venttiilit. Sen vankka alumiiniseosrunko tukee suurta ilmavirtausta ja korkeampaa painetta, ja sitä voidaan käyttää myös tyhjiösovelluksissa. Solenoidin kelavaihtoehtoja ovat DC12V, DC24V, AC110V tai AC220V, mikä varmistaa vakaan ja herkän toiminnan.
6. Saatavilla useita vakiojännitevaihtoehtoja.
|
Tilauskoodi |
||||||||
|
3V |
3 |
- |
08 |
NC |
A |
|
|
|
|
Malli |
Koodi |
|
Portin koko |
Näyttelijätyyppi |
Vakiojännite |
Sähköinen sisäänkäynti |
Langan tyyppi |
|
|
3V:2-asento 3-suuntainen |
3:3-sarja |
|
08:G1/4 |
NC: normaalisti suljettu
|
V: AC220V |
Tyhjä: SINUN tyyppisi |
Tyhjä:G
|
|
|
|
|
|
|
EI: normaalisti auki |
B: DC24V |
I: Viivan tyyppi |
T: NPT |
|
|
|
|
|
|
|
C: AC110V |
|
|
|
|
|
|
|
|
|
E: AC24V |
|
|
|
|
|
|
|
|
|
F: DC12V |
|
|
|
|
Malli |
3V3-08 |
|
Työväline |
Ilma (suodatettu vähintään 40 μm:n suodattimella) |
|
Näyttelijätyyppi |
Suora näytteleminen |
|
Portin koko* |
G1/4 |
|
Sijainti ja tapa |
2-asento 3-suuntainen |
|
Tehokas alue |
11 mm² (Cv = 0,62) |
|
Voitelu |
Ei vaadita |
|
Käyttöpainealue |
0 ~ 0,8 MPa (0 ~ 114 psi) |
|
Todistuspaine |
1,5 MPa (215 psi) |
|
Käyttölämpötila (℃) |
-20-70 |
|
Rungon materiaali |
Alumiiniseos |
|
Vakiojännite |
AC220V AC110 AC24V DC24V DC12V |
|
Jännitealue |
AC:±15% DC:±10% |
|
Virrankulutus |
AC: 10VA DC: 6,5W |
|
Suojausluokka |
IP65 (DIN40050) |
|
Eristysluokka |
B taso |
|
Liitäntätyyppi |
DIN-liittimen tyyppi/linjatyyppi |
|
Min.herätysaika |
0,05 sek |
|
Tuote |
3V1-M5/3V1-06 |
2V025-06/2V025-08 |
3V2-06/3V2-08 |
3V3-08 |
|
Työväline |
Ilmaa |
Ilma, vesi, öljy |
Ilmaa |
Ilmaa |
|
Alkutila: |
NC |
NC/NO |
EI/NC |
EI/NC |
|
Käyttötyyppi |
Suora näytteleminen |
Suora näytteleminen |
Suora näytteleminen |
Suora näytteleminen |
|
Portin koko |
M5;G1/8 |
G1/8;G1/4 |
G1/8;G1/4 |
G1/4 |
|
Sijainti ja tapa |
3 Portin 2 asento |
2-portti 2-asento |
3 Portin 2 asento |
3 Portin 2 asento |
|
Voitelu |
Ei pakollinen |
Ei pakollinen |
Ei pakollinen |
Ei pakollinen |
|
Työpaine |
0-0,7 MPa |
0-0,7 MPa |
0-0,8 MPa |
0-0,8 MPa |
|
Todistuspaine |
1,2 MPa |
1,5 MPa |
1,2 MPa |
1,2 MPa |
|
Aukon koko |
φ1,2 mm |
φ2,5 mm |
3V:2-asento 3-suuntainen |
Φ11 mm (suuri ilmavirtaus) |
K: Mikä on tärkein ero 3V2- ja 3V3-magneettiventtiilien välillä?
V: 3V2: keskivirtaus, sopii pieneen pneumaattiseen ohjausjärjestelmään
3V3: suuri virtaus, sopii useille sylintereille tai suurivirtaussovelluksiin.
Rakenneero: 3V3:lla on suurempi runko ja se kestää korkeampaa painetta ja virtausta.
K: Mikä on 3V3-magneettiventtiilin aukon koko?
A: 3V3-08 venttiilin aukon koko on 11 mm
K: Mitä tuotteita OLK 3V3 voi korvata?
V: OLK 3V3 voi korvata AIRTAC 3V3 -sarjan solenoidiventtiilit samalla toiminnalla ja samanlaisilla eritelmillä.
