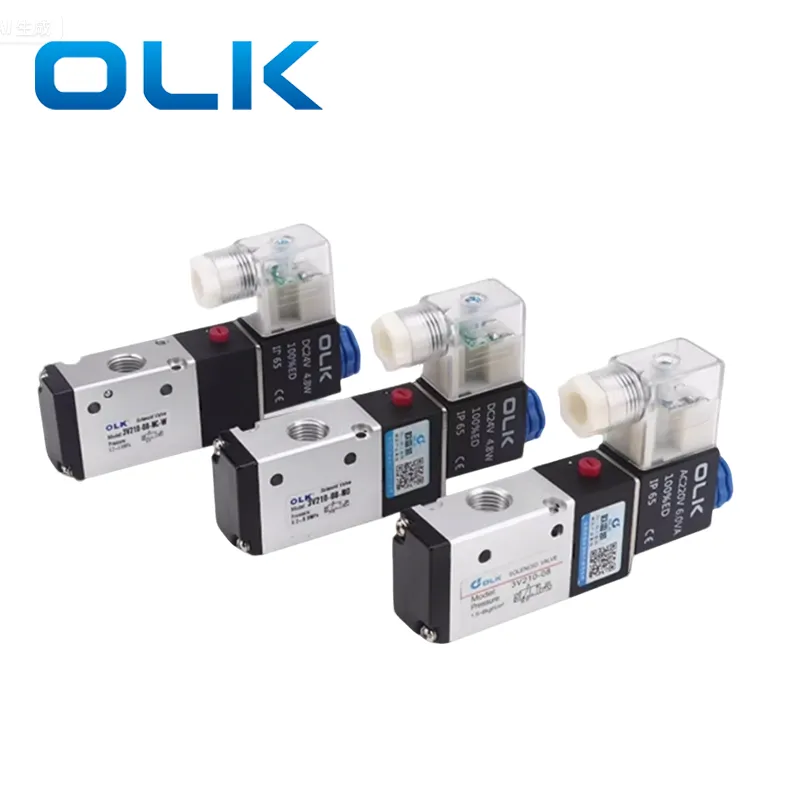

3V/4V: n ulkoisen pilott -solenoidiventtiilin ominaisuus on, että 3V/4V: n solenoidiventtiilin rungon rakenne on monimutkainen, mikä vaatii erillisen ulkoisen ohjausilman lähteen, joka saatetaan venttiilin runkoon. Pneumaattisen kontrollin sijainnit vaihtelevat eri tuotemerkeissä, joista jotkut sijaitsevat pilottipäässä. OLK: lla on ilmantulolaukko venttiilin rungon P-portissa, joka on ulkoisesti kytketty porttiin puolaksi. Tämä malli mahdollistaa toiminnan erittäin matalapaineessa tai jopa tyhjiöolosuhteissa, mikä tekee siitä sopivan sovelluksiin, joissa on epävakaa ilmansyöttö, tyhjiöympäristö tai matalapainejärjestelmät, jotka vaativat lisäohjauslähteitä-kuten tyhjiölaitteita, matalapaineisia pneumaattisia sylintereitä tai räjähtäviä ilmapiiriä.
3 V: n ulkoisen lentäjän solenoidiventtiilille ulkoiset pilottinpoistoportit luokitellaan etulentäjään ja takapilottiin niiden sijaintien perusteella venttiilin rungossa. Takalotointin etuna on, että se tarjoaa enemmän tilaa ja puhtaamman ulkonäön välttäen liian tiukkaa läheisyyttä solenoidikelaa.
Ominaisuus: Ylimääräinen ohjausilman lähde tarvitaan tyhjiö- tai matalapainejärjestelmissä.
Huomaa:
Pilottiportti on kytkettävä positiiviseen paineen ilmalähteeseen!
Sisääntulo voidaan kytkeä negatiiviseen paineeseen ohjausta varten.
Kytkentäsuuntaan tarvitaan ilmansyöttö.
|
Esine |
Ulkoinen lentäjä |
Esine |
Ulkoinen lentäjä |
|
3V110-M5/06 |
M5 |
4V110-M5/06 |
M5 |
|
3v120-06/08 |
4V120-M5/06 |
||
|
3V210-06/08 |
4V130/M5/06 |
||
|
3V220-06/08 |
4V210-06/08 |
||
|
3v310-08/10 |
4V220-06/08 |
||
|
3V320-08/10 |
4V230-06/08 |
||
|
3v410-15 |
G1/8
|
4V310-08/10 |
|
|
3v420-15 |
4V320-08/10 |
||
|
|
|
4V330-08/10 |
|
|
|
|
4V410-15 |
G1/8 |
|
|
|
4V420-15 |
|
|
|
|
4V430-15 |
|
Ulkoinen lentäjä vs. sisäinen pilotti Solenoidventtiili: Erot ja sovellusskenaariot |
|||
|
Esine |
Sisäinen lentäjä |
Ulkoinen lentäjä |
|
|
Lentolähde |
Käyttää venttiilin omaa P -porttia (sisääntulo) pilottilähteenä |
Esittelee ohjausilman lähteen ulkoisesta portista |
|
|
Rakenteellinen yksinkertaisuus |
Yksinkertaisempi rakenne, jota käytetään yleisesti vakiosovelluksissa |
Hieman monimutkaisempi rakenne vaatii ulkoisen ilmansyötön |
|
|
Min-aloituspaine |
Vaatii korkeamman minimipaineen toiminnan (esim. 0,15–0,2 MPa) |
Voidaan käyttää erittäin matalapaineessa tai jopa tyhjöolosuhteissa |
|
|
Sovellusskenaario |
Sopii ympäristöihin, joissa on vakaa ilmansyöttöpaine, esim. Standardisoidut tehdasautomaatiojärjestelmät |
Ihanteellinen epävakaisiin painejärjestelmiin, tyhjiöympäristöihin tai matalapaineisiin järjestelmiin, jotka vaativat ulkoista pilottiilmaa |
|
|
Vikariski |
Ei voi toimia, jos tulopaine ei ole riittävä |
|
|
Mikä on OLK -tuotemerkin 3V/4V: n ulkoisen lentäjän solenoidiventtiilien pilottikoko?
Pilottisanttien koko sekä 3 V: n että 4 V: n pilottikoko on M5.
3V/4V Solenoidventtiili 400 -sarja on G1/8.
Missä sovelluksissa 3 V/4V: n ulkoista pilottihuonoidiventtiiliä voidaan käyttää?
Ulkoisen ohjausilman lähteen tarpeen vuoksi ulkoista pilottisesti solenoidiventtiilejä voidaan käyttää tyhjiölaitteissa, matalapaineisissa pneumaattisissa sylintereissä ja räjähtävissä ympäristöissä
