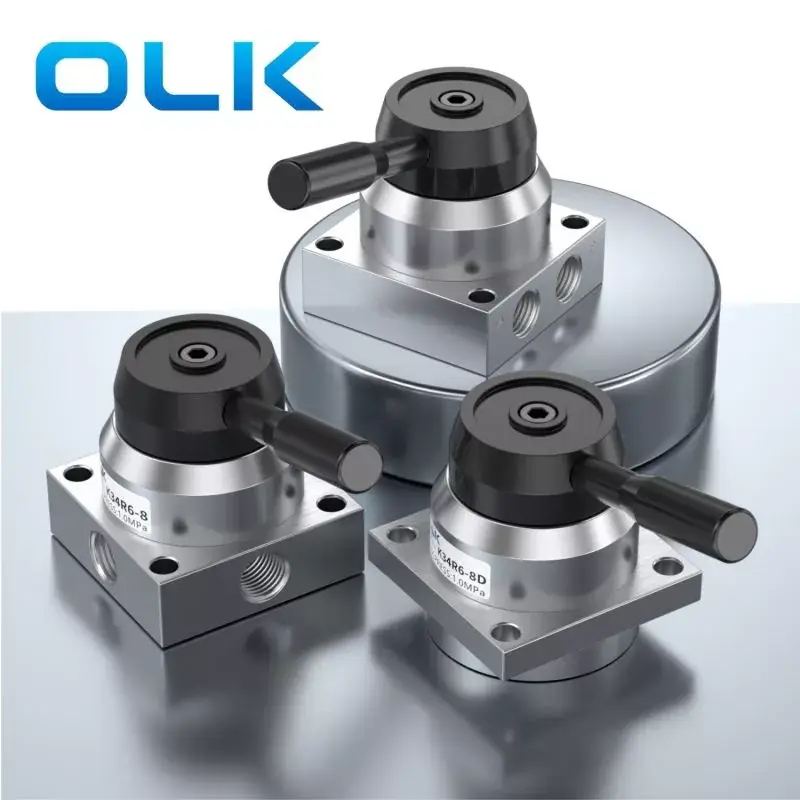

Ouleikai (OLK) valmistaa 2-asentoisia 4-tie- ja 3-asentisia 4-tie K34 manuaalisia pyöriviä venttiilejä/suoratoimisia sylinteriohjattuja suuntaventtiilejä. Niissä on alumiiniseoksesta valmistettuja venttiilirunkoja, jotka ovat korroosionkestäviä ja ruostumattomia. Nämä erittäin lujat venttiilirungot voivat toimia yhtäjaksoisesti 48 tuntia. K34-venttiilin tarkkuuskierteitetyissä porteissa on irrotettava kahva, ja pohjassa on asennusreiät asennuksen helpottamiseksi.

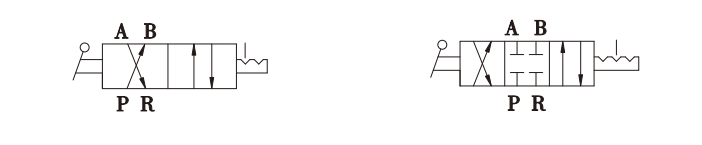

SYMBOLI:
| Tilauskoodi: | |||||
| K | 34 | R6 | - | 8 | L |
| Malli: | Koodi | Tehtävä: |
|
Portin koko: | Asennus: |
| K：K-sarjan käsikäyttöinen pyörivä venttiili |
24:2 asema 4 tapa | R6: Käsiohjaus |
|
8:G1/4 | Tyhjä: Yksi reikä toisella puolella |
|
|
34:3 asema 4 suuntaan |
|
|
|
L: Kaksoisreikä vastakkaisilla puolilla |
|
|
|
|
|
|
V: Kolme reikää pohjassa |
|
|
|
|
|
|
D: Neljä reikää pohjassa |
|
Malli |
K34R8-L8 |
K34R8-L8 |
K24R8-L8D |
K34R8-L8D |
K24R8-L8S |
K34R8-L8S |
|
Työväline |
Ilma (Suodata yli 40 μm:n suodatinverkon läpi) |
|||||
|
Toimintatila |
Inlet=Outlet=PT1/4 |
|||||
|
Portin koko |
Inlet=Outlet=PT1/4 |
|||||
|
Painealue |
0,15–0,8 MPa (21–114 psi) |
|||||
|
asema |
2/4 portti |
3/4 portti |
2/4 portti |
3/4 portti |
2/4 portti |
3/4 portti |
|
Woking paine |
‘-10-60℃ |
|||||
|
Todista paine |
1,5 MPa (215 psi) |
|||||
|
OLK pneumaattiset käsikäyttöiset pyörivät venttiilit – 5 mallin vertailu |
|||||||||
|
Kuva |
|
|
|
|
|
|
|
|
|
|
KAIKKI mallit |
4HV210/310/410/230/330/430 |
|
HV200A/B |
|
400-sarja: 94 mm |
|
HV400-02/03/04 |
|
K34R6-8/L/D |
|
asema |
2-asento 4-suuntainen |
|
3-asento 4-suuntainen |
|
3-asento 4-suuntainen |
|
3-asento 4-suuntainen |
|
3-asento 4-suuntainen |
|
|
3-asento 4-suuntainen |
|
|
|
|
|
|
|
|
|
Portin koko |
RC1/8,1/4,3/8,1/2,3/4 |
|
PT1/4 |
|
PT1/4, PT3/8, PT1/2 |
|
PT1/4, PT3/8, PT1/2 |
|
G1/4 |
|
Tuotteen ominaisuudet |
Paneeliasennus |
|
A: Nelisivuinen liitäntä B: kaksipuolinen liitäntä, jossa äänenvaimennus alareunassa |
|
|
|
|
|
Tyhjä: Yksi reikä toisella puolella L: Kaksi reikää vastakkaisilla puolilla；D: Neljä reikää pohjassa； |
|
|
|
|
|
|
|
|
|
|
|
|
Kahva |
Irrotettava kahva |
|
Irrotettava kahva |
|
Irrotettava kahva |
|
Ei irrotettavat/muoviset kahvat |
|
Irrotettava kahva, palovammoja estävä kahva |
|
|
|
|
|
|
|
|
|
|
|
|
Pohjan mitat |
200-sarja: 62 mm |
|
61,3 mm |
|
74 mm |
|
74 mm |
|
55 mm |
|
|
|
|
HV200A |
|
|
|
|
|
K34R6-8 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
HV200B |
|
|
|
|
|
K34R6-8L |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
K34R6-8D |
|
|
|
|
|
|
|
|
|
|
|
|
Kääntökulma |
105° |
|
Virrankulutus |
PT1/4, PT3/8, PT1/2 |
|
Kuormalaakeri |
45-65 kg |
|
Väri |
Korkeakiiltoinen valkoinen |
|
Nostokorkeus |
65cm-85cm (voidaan varustaa toisella nostolla) |
|
Kaukosäätimen etäisyys |
50 metriä (avoin tila) |
|
Malli |
K34R6-8 |
|
|
|
||
|
Työväline |
Ilma (Suodata yli 40 μm:n suodatinverkon läpi) |
|||||
|
Toimintatila |
Inlet=Outlet=PT1/4 |
|||||
|
Portin koko |
Inlet=Outlet=PT1/4 |
|||||
|
Painealue |
0,15–0,8 MPa (21–114 psi) |
|||||
|
asema |
3-asento 4-suuntainen |
|
|
|
||
|
Woking paine |
‘-10-60℃ |
|||||
|
Todista paine |
1,5 MPa (215 psi) |
|||||
