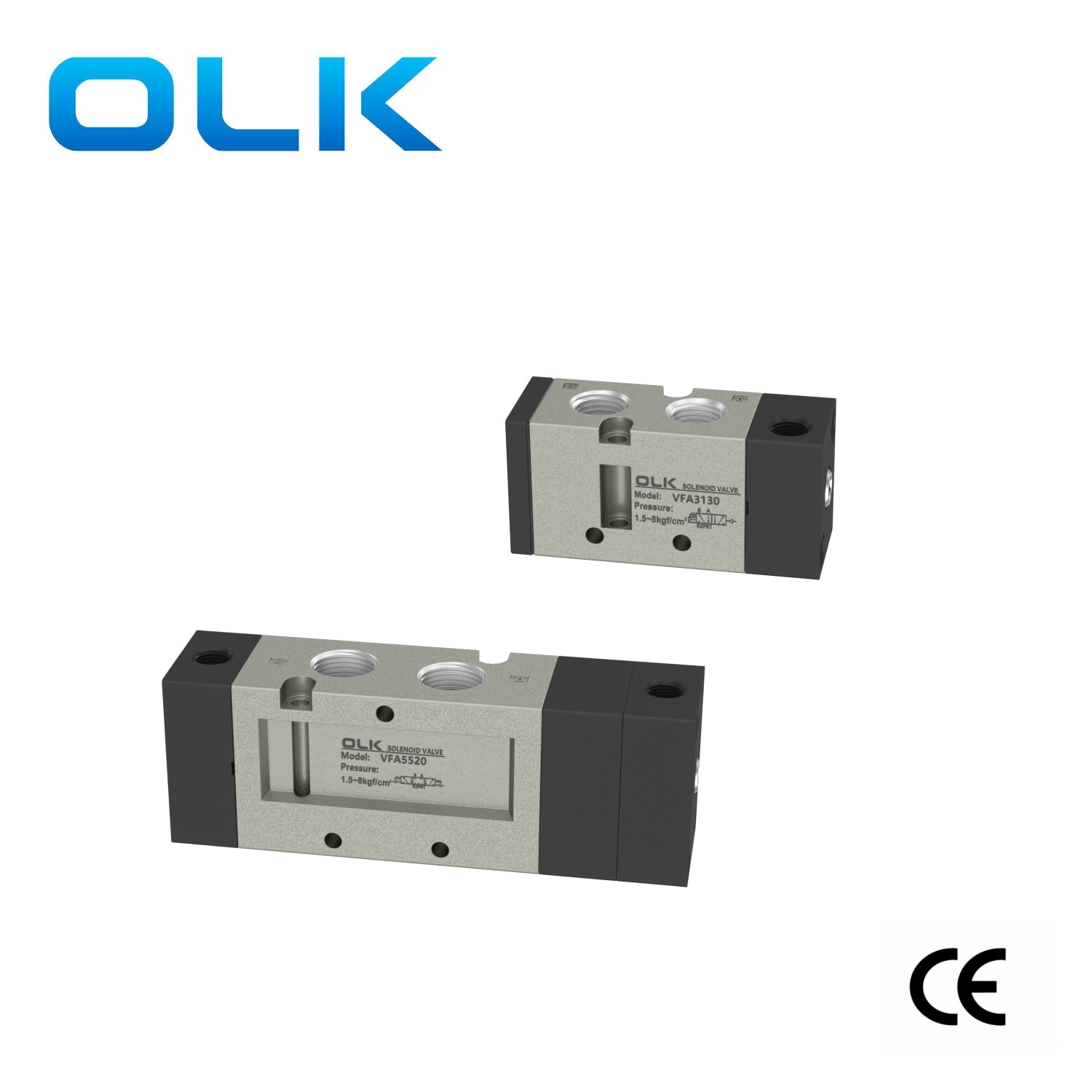

OULEIKAI (OLK) VFA -sarjan pneumaattinen ohjausvallan taittileet tarjoavat kolme ilmapolkuvaihtoehtoa: kaksisuuntainen kolmiportti, kaksisuuntainen viisiportti ja kolmisuuntainen viisiportti. Venttiilin ydin kytkeytyy pneumaattisella paineella ilmavirran suunnan muuttamiseksi. Tätä pneumaattista painetta kutsutaan ulkoisesti ohjauspaineeksi tai ohjauspaineeksi. VFA-ilmanohjausventtiilin rungon rajapintalankat ovat Burr-vapaat ja venttiilin rungon sisäosa on sileä. Se käyttää 40 mikronin suodattimen näyttöä tehokkaaseen epäpuhtaussuodatukseen, pidentäen tiivistysrenkaan käyttöikää.
VFA -pneumaattista ohjausventtiiliä käytetään laajasti erilaisilla teollisuussektoreilla, kuten petrokemikaaleilla, sähköntuotannolla, lääkkeillä jne., Kaasun suunnan ja virtauksen hallitsemiseksi. Lisäksi sitä voidaan käyttää myös teollisuusautomaatiojärjestelmissä tehtävissä, kuten nestemäiset putkilinjan ohjaus, kaasuputkilinjan ohjaus ja automatisoidut tuotantolinjan ohjauksen.
SYMBOLI:
Tilauskoodi
VF3
130
4
G
B
02
SARJA
Kela ja sijainti
JÄNNITE
Linjatyyppi
Manuaalinen
Satamakoko
130: 5/2 Way yksi -solenoidiventtiili
3: 110vac
G: Rivityyppi
02: PT1/4
230: 5/2 Way Double Solenoid -venttiili
4: 220vac
D: alkaen
330: 5/2 TAI Tupla -solenoidiventtiilin suljettu keskus
5: 24 VDC
DZ: Din kevyellä
430: 230: 5/2 Way Double Solenoid -venttiilin pakokaasukeskus
6: 12 VDC
530: 230: 5/2 TWO -kaksinkertainen solenoidiventtiilin painekeskus
|
työväline |
Ilma (suodatettu suodattimen läpi yli 40 μm) |
|
Toiminta |
ulkoinen ilmanohjaus |
|
voitelu |
tarpeeton |
|
Työpainealue MPA (PSI) |
0,15 ~ 0,9 |
|
malli |
Sataman halkaisija |
asemien lukumäärä |
Tehokas poikkileikkauspinta-ala mm² (CV-arvo) |
|
VFA3130-02 |
Sisääntulo = ulostulo = pt1/4 pako = pt1/8 |
2 Asema 5 -tapaa |
18 (1) |
|
VFA3230-02 |
Sisääntulo = ulostulo = pt1/4 pako = pt1/8 |
2 Asema 5 -tapaa |
18 (1) |
|
VFA3330-02 |
Sisääntulo = ulostulo = pt1/4 pako = pt1/8 |
Kolme asemaa viisi tapaa |
18 (1) |
|
VFA3430-02 |
Sisääntulo = ulostulo = pt1/4 pako = pt1/8 |
Kolme asemaa viisi tapaa |
18 (1) |
|
VFA3530-02 |
Sisääntulo = ulostulo = pt1/4 pako = pt1/8 |
Kolme asemaa viisi tapaa |
18 (1) |
|
VFA5120-03 |
PT3/8 |
2 Asema 5 -tapaa |
45 (2,5) |
|
VFA5220-03 |
PT3/8 |
2 Asema 5 -tapaa |
45 (2,5) |
|
VFA5320-03 |
PT3/8 |
Kolme asemaa viisi tapaa |
45 (2,5) |
|
VFA5420-03 |
PT3/8 |
Kolme asemaa viisi tapaa |
45 (2,5) |
|
VFA5520-03 |
PT3/8 |
Kolme asemaa viisi tapaa |
45 (2,5) |
