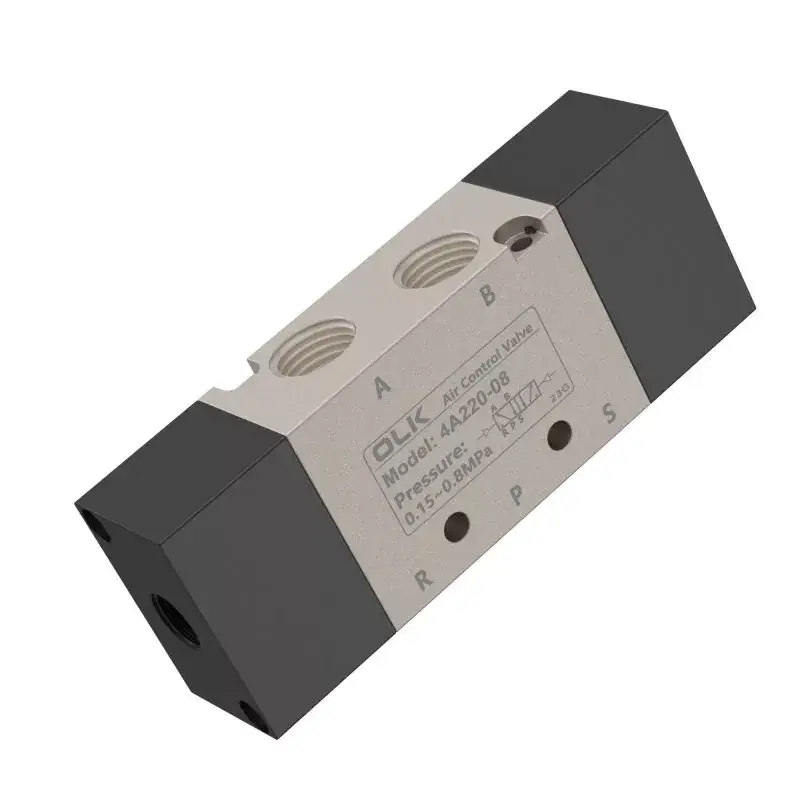

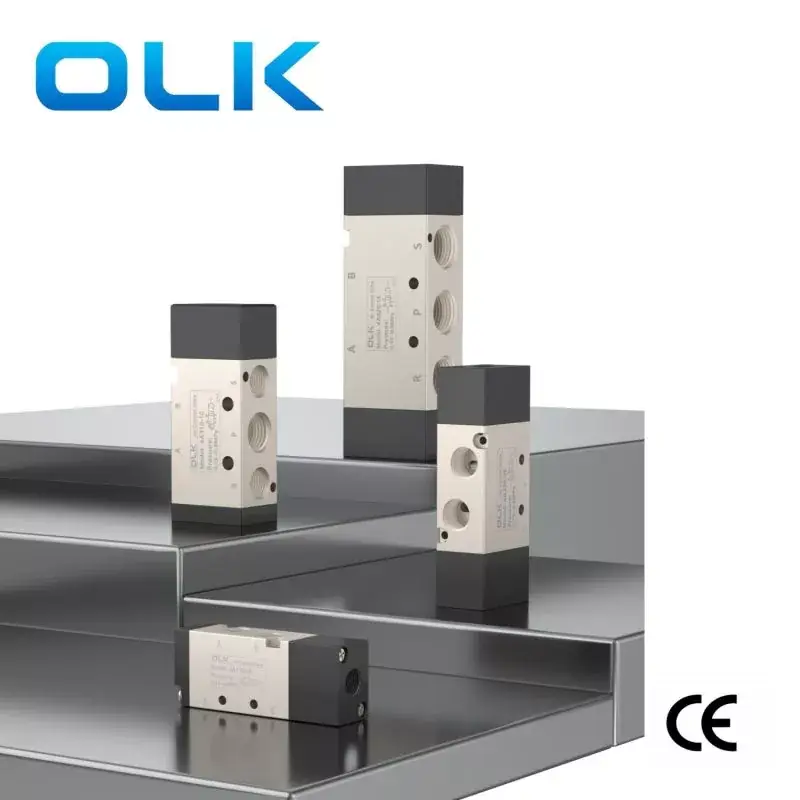

Ouleikai (OLK) 4A-sarjan Air-ohjausventtiili 5-tapa mahdollistaa erilaisten nesteiden hallinnan ja kytkemisen ja voi hallita kaksoisvaikutteisia sylintereitä. 4A -sarjaa ohjataan ilmalla, mikä varmistaa nopean vasteen nopeuden ja tarkan toiminnan kaasunhallinnan vakauden ja tarkkuuden takaamiseksi. Tätä tuotetta on ehdottomasti kielletty käyttää tiettyjä alueita ylittävissä olosuhteissa, jotta voidaan välttää tuotteen elinkaari ja turvallisuus.
SYMBOLI:
Tilauskoodi
4a
1
10
06
MALLI
KOODI
Venttiilityyppi
Satamakoko
4a: 2 asento 5 -matkalla/3 asento 5 -venttiili
1: 100 sarja
10: Yksittäinen solenoidi 5/2 tie
M5: M5X0.8
2: 200 -sarja
20: kaksinkertainen solenoidiventtiili 5/2 tie
06: G1/8
3: 300 -sarja
30C: Tupla -solenoidiventtiili 5/3 Way Closed Center
08: G1/4
4: 400 -sarja
30e: kaksinkertainen solenoidiventtiili 5/3 Way pakokaasukeskus
10: G3/8
30p: kaksinkertainen solenoidiventtiili 5/3 -painekeskus
15: G1/2

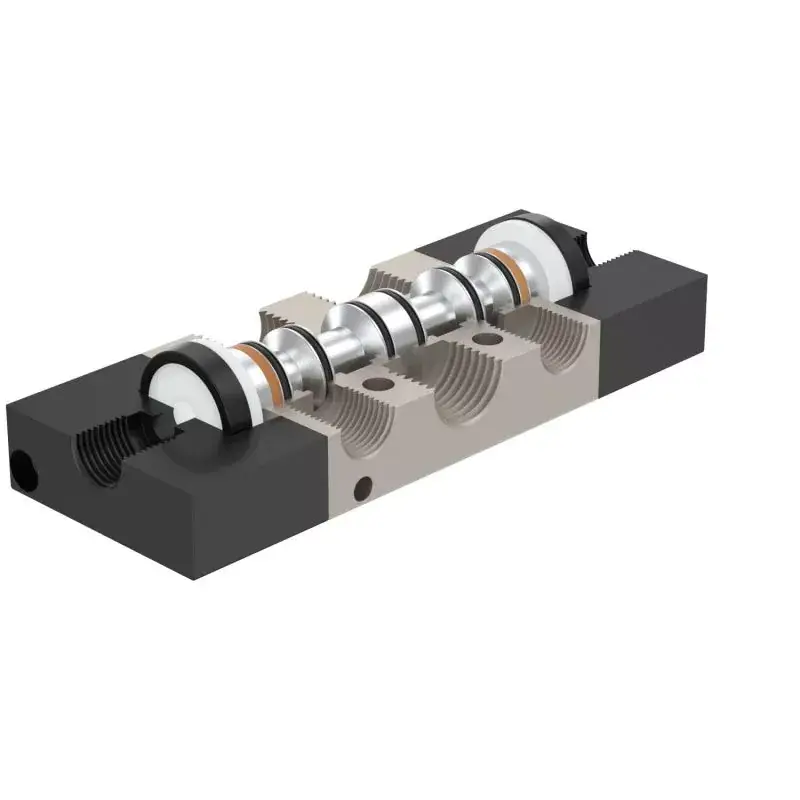

1. mäntätyyppinen rakenne, erinomainen tiivistys, reagoiva reaktio;
2. kolmen aseman solenoidiventtiilit tarjoavat kolme keskustoimintoa, joista valita;
3. Kaksoispäinen kahden asennon pneumaattiset venttiilit sisältävät muistifunktion;
4. Sisäreikä käsitellään erityisellä tekniikalla, mikä johtaa alhaiseen kitkaresistenssiin, alhaiseen käynnistyspaineeseen ja pitkään käyttöikäyn;
5. Öljyvoitelua ei tarvita;
6. voidaan integroida pohjalla venttiiliryhmän muodostamiseksi, säästämällä asennustilaa.
|
työväline |
Ilma (suodatettu suodattimen läpi yli 40 μm) |
|
Toiminta |
ulkoinen ilmanohjaus |
|
voitelu |
tarpeeton |
|
Työpainealue MPA (PSI) |
0,15 ∼0,8 (21 ~ 114) |
|
Taattu paineenkestävyys |
1,5MPA (215PSI) |
|
Työlämpötila ° C |
-2070 |
|
Rungon materiaali |
alumiiniseos |
|
malli |
Sataman halkaisija |
asemien lukumäärä |
korkein toimintataajuus |
Tehokas poikkileikkauspinta-ala mm² (CV-arvo) |
|
4A110-M5 |
M5 |
2 Asema 5 -tapaa |
5 kertaa/sekunti |
5,5 (0,31) |
|
4A120-M5 |
M5 |
2 Asema 5 -tapaa |
5 kertaa/sekunti |
5,5 (0,31) |
|
4A130C-M5 |
M5 |
Kolme asemaa viisi tapaa |
3 kertaa/sekunti |
5,0 (0,28) |
|
4A130E-M5 |
M5 |
Kolme asemaa viisi tapaa |
3 kertaa/sekunti |
5,0 (0,28) |
|
4A130p-M5 |
M5 |
Kolme asemaa viisi tapaa |
3 kertaa/sekunti |
5,0 (0,28) |
|
4A110-06 |
G1/8 |
2 Asema 5 -tapaa |
5 kertaa/sekunti |
12,0 (0,67) |
|
4A120-06 |
G1/8 |
2 Asema 5 -tapaa |
5 kertaa/sekunti |
12,0 (0,67) |
|
4A130C-06 |
G1/8 |
Kolme asemaa viisi tapaa |
3 kertaa/sekunti |
9,0 (0,50) |
|
4A130E-06 |
G1/8 |
Kolme asemaa viisi tapaa |
3 kertaa/sekunti |
9,0 (0,50) |
|
4A130p-06 |
G1/8 |
Kolme asemaa viisi tapaa |
3 kertaa/sekunti |
9,0 (0,50) |
|
4A210-06 |
G1/8 |
2 Asema 5 -tapaa |
5 kertaa/sekunti |
14,0 (0,78) |
|
4A220-06 |
G1/8 |
2 Asema 5 -tapaa |
5 kertaa/sekunti |
14,0 (0,78) |
|
4A230C-06 |
G1/8 |
Kolme asemaa viisi tapaa |
3 kertaa/sekunti |
12,0 (0,67) |
|
4A230E-06 |
G1/8 |
Kolme asemaa viisi tapaa |
3 kertaa/sekunti |
12,0 (0,67) |
|
4A230p-06 |
G1/8 |
Kolme asemaa viisi tapaa |
3 kertaa/sekunti |
12,0 (0,67) |
|
4A210-08 |
Sisääntulo = ulostulo = g1/4 pako = pt1/8 |
2 Asema 5 -tapaa |
5 kertaa/sekunti |
16,0 (0,89) |
|
4A220-08 |
Sisääntulo = ulostulo = g1/4 pako = pt1/8 |
2 Asema 5 -tapaa |
5 kertaa/sekunti |
16,0 (0,89) |
|
4A230C-08 |
Sisääntulo = ulostulo = g1/4 pako = pt1/8 |
Kolme asemaa viisi tapaa |
3 kertaa/sekunti |
12,0 (0,67) |
|
4A230E-08 |
Sisääntulo = ulostulo = g1/4 pako = pt1/8 |
Kolme asemaa viisi tapaa |
3 kertaa/sekunti |
12,0 (0,67) |
|
4A230p-08 |
Sisääntulo = ulostulo = g1/4 pako = pt1/8 |
Kolme asemaa viisi tapaa |
3 kertaa/sekunti |
12,0 (0,67) |
|
4A310-08 |
G1/4 |
2 Asema 5 -tapaa |
4 kertaa/sekunti |
25,0 (1,40) |
|
4A320-08 |
G1/4 |
2 Asema 5 -tapaa |
4 kertaa/sekunti |
25,0 (1,40) |
|
4A330C-08 |
G1/4 |
Kolme asemaa viisi tapaa |
3 kertaa/sekunti |
18.0 (1.00) |
|
4A330E-08 |
G1/4 |
Kolme asemaa viisi tapaa |
3 kertaa/sekunti |
18.0 (1.00) |
|
4A330p-08 |
G1/4 |
Kolme asemaa viisi tapaa |
3 kertaa/sekunti |
18.0 (1.00) |
|
4A310-10 |
Sisääntulo = poistoaukko = g3/8 pakokaasu = pt1/4 |
2 Asema 5 -tapaa |
4 kertaa/sekunti |
30.0 (1,67) |
|
4A320-10 |
Sisääntulo = poistoaukko = g3/8 pakokaasu = pt1/4 |
2 Asema 5 -tapaa |
4 kertaa/sekunti |
30.0 (1,67) |
|
4A330C-10 |
Sisääntulo = poistoaukko = g3/8 pakokaasu = pt1/4 |
Kolme asemaa viisi tapaa |
3 kertaa/sekunti |
18.0 (1.00) |
|
4A330E-10 |
Sisääntulo = poistoaukko = g3/8 pakokaasu = pt1/4 |
Kolme asemaa viisi tapaa |
3 kertaa/sekunti |
18.0 (1.00) |
|
4A330p-10 |
Sisääntulo = poistoaukko = g3/8 pakokaasu = pt1/4 |
Kolme asemaa viisi tapaa |
3 kertaa/sekunti |
18.0 (1.00) |
|
4A410-15 |
G1/2 |
2 Asema 5 -tapaa |
3 kertaa/sekunti |
50,0 (2,79) |
|
4A420-15 |
G1/2 |
2 Asema 5 -tapaa |
3 kertaa/sekunti |
50,0 (2,79) |
|
4A430C-15 |
G1/2 |
Kolme asemaa viisi tapaa |
3 kertaa/sekunti |
30.0 (1,67) |
|
4A430E-15 |
G1/2 |
Kolme asemaa viisi tapaa |
3 kertaa/sekunti |
30.0 (1,67) |
|
4A430p-15 |
G1/2 |
Kolme asemaa viisi tapaa |
3 kertaa/sekunti |
30.0 (1,67) |
